Транзистор греется при отсутствии управляющего сигнала
- Войдите на сайт для отправки комментариев
85 ответов [Последнее сообщение]
Вс, 26/12/2021 — 18:41
Зарегистрирован: 26.12.2021

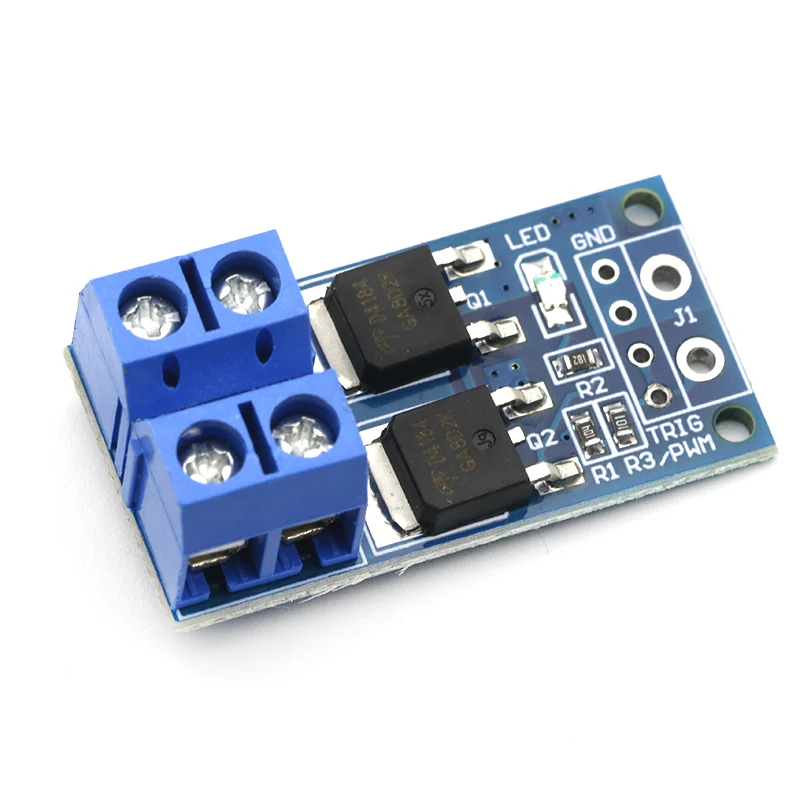

Здравствуйте. В одном проекте появилась необходимость в использовании транзистора для управления нагрузкой. Купил для этого у китайцев данный модуль:
У него из пинов VIN только GND и PWM. Подключил к PWM пин с МК, к GND общий GND от питания.
В итоге все работает, ток регулируется, ничего не греется в процессе эксплуатации. Но до тех пор, пока сигнал с пина МК не пропадёт. Т.е, если у МК пропадет питание, или просто контакт от управляющего пина каким-то образом отойдёт, то модуль начинает греться и проgускать через себя ток (причем, насколько я понял, не весь, а только часть от максимального). Глянул обзоры этого модуля — подключено все верно, но нигде информации о моей проблеме не нашел. Земля у нагрузки/модуля/МК общая.
Подумал, может китайцы брак прислали, решил спаять свой модуль на основе IRF3205. Сделал всё как во всех гайдах: затвор к МК через резисток 100ом, к стоку идет минус от нагрузки, к истоку подключен минус от питания, затвор и исток соединены между собой резистором на 10КоМ. Вот примерная схема: (В качестве нагрузки не двигатель, а МК питается через понижайку (но земля общая, как и сказал)).
И опять та же песня — пока есть управляющий сигнал — все замечательно, но как только пропадает — возникает та же проблема что и с китайским модулем.
Нагрузка потребляет максимум 3.5 ампера, напряжение 12 вольт.
Наверняка проблема на поверхности, но я из-за незнания чего-либо не вижу ее. Прошу помощи, ну и помидорами закидать, не без этого))
- Войдите на сайт для отправки комментариев
Сильно Греется Транзистор
Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.
Поделиться
Последние посетители 0 пользователей онлайн
- Ни одного зарегистрированного пользователя не просматривает данную страницу
Объявления
Сообщения
там все элементарно. 4 переключателя (2 пластины по 2 переключателя). В переключателе 6 выводов( общий + 5 позиций) общие к резисторам, 1перек. позиц 2-3-4-5 2перек позиц 3-4-5 3перек позиц 4-5 5перек позиц 5 соединить все вместе к выводу ADJ наверно тем, что импульсные
Ничего, зато кисть будет сильная. А чем не устроили готовые китайские драйверы? Платка размером с ноготь, по цене пачки сигарет, ничего не греется и бесполезных потерь энергии минимум.
Включил я аппарат в сеть через 2 лампочки по 30 ватт. Ничего не бахнуло и мультиметр говорит что на выходе 50вольт но он по моему не ТРУ РМС. Вот осцилка по выходу И вот К-Э нижнего: не знаю как проверить настоящее напряжение на выходе потому что ослик тоже врёт. Так же когда аппарат выключается из сети то при снижении напряжения на входных конденсаторах tny264 начинает цикличесски перезапускаться и щелкать реле. Что раздражает но думаю резистор паралельно конденсаторов сможет помочь Вообще ослик говорит что 83 вольта. Надеюсь не врёт
Все очень просто — разный тех процесс изготовления. Будете удивлены — сопротивления даже у партий отличаются. ЗЫ. Не надо цитировать то что не надо цитировать. Открываете даташит на изделие и находите разброс параметров: Не говоря уже о том что один у вас подделка.
БП Chieftec сильно греется транзистор.
Имеется БП ATX Chieftec HPC-360-102 DF. Сгорел транзистор Q7 с маркировкой на нем B1010 (по схеме 2SB772NL).Видимая причина сгорания-перегрев (корпус треснул, потемнение платы и отслоение дорожек под ним). Проверил всю его обвязку. заменил конденсатор C1. Поставил новый 2SB772. Блок питания заработал, напряжения на выходе в норме, но сильно греется этот самый транзистор.Вопрос : что может служить причиной его нагрева? Может это его штатный режим работы(только врядли)?
- 22 Апр 2009
Попрбуй поменять все емкости в канале 3.3в, возможно подсохли.
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:
- Диагностика
- Определение неисправности
- Выбор метода ремонта
- Поиск запчастей
- Устранение дефекта
- Настройка
Неисправности
Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:
- не включается
- не корректно работает какой-то узел (блок)
- периодически (иногда) что-то происходит
О прошивках
Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.
На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.
- Прошивки ТВ (упорядоченные)
- Запросы прошивок для ТВ
- Прошивки для мониторов
- Запросы разных прошивок
- . и другие разделы
Схемы аппаратуры
Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
- Схемы телевизоров (запросы)
- Схемы телевизоров (хранилище)
- Схемы мониторов (запросы)
- Различные схемы (запросы)
Справочники
На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).
- Справочник по транзисторам
- ТДКС — распиновка, ремонт, прочее
- Справочники по микросхемам
- . и другие .
Marking (маркировка) — обозначение на электронных компонентах
Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.
- Справочники по SMD компонентам
- Опознать элемент в телевизоре (вопросы)
- Справочники по SMD кодам компонентов
- Маркировка SMD транзисторов от PHILIPS
Package (корпус) — вид корпуса электронного компонента
При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:
- DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
- SOT-89 — пластковый корпус для поверхностного монтажа
- SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
- TO-220 — тип корпуса для монтажа (пайки) в отверстия
- SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
- TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
- BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя
Краткие сокращения
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
| Сокращение | Краткое описание |
|---|---|
| LED | Light Emitting Diode — Светодиод (Светоизлучающий диод) |
| MOSFET | Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора |
| EEPROM | Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память |
| eMMC | embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти |
| LCD | Liquid Crystal Display — Жидкокристаллический дисплей (экран) |
| SCL | Serial Clock — Шина интерфейса I2C для передачи тактового сигнала |
| SDA | Serial Data — Шина интерфейса I2C для обмена данными |
| ICSP | In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования |
| IIC, I2C | Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами |
| PCB | Printed Circuit Board — Печатная плата |
| PWM | Pulse Width Modulation — Широтно-импульсная модуляция |
| SPI | Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса |
| USB | Universal Serial Bus — Универсальная последовательная шина |
| DMA | Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора |
| AC | Alternating Current — Переменный ток |
| DC | Direct Current — Постоянный ток |
| FM | Frequency Modulation — Частотная модуляция (ЧМ) |
| AFC | Automatic Frequency Control — Автоматическое управление частотой |
Частые вопросы
Как мне дополнить свой вопрос по теме БП Chieftec сильно греется транзистор.? После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.
Кто отвечает в форуме на вопросы ? Ответ в тему БП Chieftec сильно греется транзистор. как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.
Как найти нужную информацию по форуму ? Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.
По каким еще маркам можно спросить ? По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.
Какие еще файлы я смогу здесь скачать ? При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.
Полезные ссылки
Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.
- Блок питания RIDEN RD606 и другие
- Программатор Postal — сборка, настройка
- Жесткие диски (HDD). Ссылки, софт, рекомендации по ремонту
- Расшифровка сигналов БИОС
- Сервис Центры по ремонту ноутбуков
- Замена МИКРОСХЕМ — аналоги, доработки
- Книги, журналы, справочная литература в сети
- ВАРИСТОРЫ, ПРЕДОХРАНИТЕЛИ применение, справочные данные
- Фотоприемники, оптопары
- ПАЙКА — технология, советы, секреты
Люто греется транзистор и резистор в блоке питания от dvd-проигрывателя
Здрасьте. Вот такую лабуду еще откопал в коробке. Помню когда то давно сам его выкорчевал из нерабочего двд-проигрывателя. То есть это блок питания. Решил посмотреть рабочий или нет. Подключил к сети, включил. Первые секунд 10 порядок, потом чую, чем то воняет. Выключил. Визуально смотрю, вроде ничего горелого нет. Пальцем прощупал, выяснилось что родной резистор на 27 кОм был раскаленный, воняло от него. Включил еще раз, резюк даже маленько дымился. Визуально резюк был на 1вт, поставил МЛТ на такой же номинал, но большей мощностью. Включил. Тоже попахивает, греется, но не дымится. Транзистор на радиаторе, BV5118. Выпаял его, проверил тестером, рабочий. Посадил обратно, обновив термопасту. Все остальные элементы прозвонил, все рабочее. В общем, включаю. Меряю напругу на выходах. Судя по маркировкам, должно быть +5в -12в и +12в. А у меня, где должно быть +5, там +15, а шже должно быть -12и и +12в почти по 29в соответсвенно. Чо за шняга?
Конденсатор выпаял, мерял емкость, он на 400в 22мкф, просела маленько емкость — 15мкф. Воткнул на 400в 100мкф — на нагрев транзистора и резистора это не повлияло, на «неверные» выходные напряжения тоже. Жалко добру пропадать.
Голосование за лучший ответ
возможно межвитковое замыкание в трансе,
блок питания на 5В в основном, 12В там слабые
поставь 50-60кОм 1-2вт (резистор питает шим микросхему)
или обратная связь не работает
Amrican_IdiotПрофи (772) 3 года назад
так а тут нет шим микросхемы. на радиаторе это N-транзистор
Sargis Оракул (78054) Amrican_Idiot, все равно что-то с обр связью, выходные напряжения на максимум идут, если отсутствует ОС через оптопару
Ёмкость электролитическую на картинке слева от транса видишь? Маленькая черненькая такая. Меняй, и будет счастье.
Amrican_IdiotПрофи (772) 3 года назад
нет. все электролитические емкости в норме. выпаял, проверил.
НафаняОракул (72359) 3 года назад
Проверять только заменой на новый. И стабилитрон глянь рядом с ним. Тоже только заменой.
Демпферный диод замени, а не рукоблудием занимайся .
Amrican_IdiotПрофи (772) 3 года назад
ты ничего не понимаешь в этой жизни. кукуй отсюдова.
Профессор Лебединский Оракул (82112) Amrican_Idiot, пойди дрочни ещё .
