ЕСЛИ У ВАС НЕТ КПЕ

Чем его можно заменить?

Если для сборки приемника у вас не оказалось возможности приобрести конденсатор переменной емкости — как без него обойтись?

Самый простой вариант — сделать приемник с фиксированной настройкой на одну — три радиостанции и применить переключатель на соответствующее количество положений. Для настройки входного контура в этом случае придется подобрать емкости конденсаторов для приема определенного количества радиостанций. Сначала подбирается емкость конденсатора для настройки входного контура приемника на самую высокочастотную радиостанцию. Затем можно добавлять параллельно первому конденсатору нужное количество других для перестройки на более длинноволновые радиостанции.

Например: мы хотим сделать радиоприемник для приема двух радиостанций в диапазонах ДВ и СВ. Сначала наматываем катушку для приема радиостанции в диапазоне СВ (около 70-90 витков на ферритовом стержне). Далее устанавливаем в схему контура конденсатор, емкостью примерно 200 пф. Передвижением катушки по стержню пытаемся поймать нужную нам радиостанцию. Если это не удалось — берем конденсатор другой ёмкости — 150, или 220 пф и снова пытаемся найти нужную нам радиостанцию. Конечно, этот процесс очень кропотливый, поэтому лучше для настройки предварительно сделать простой высокочастотный генератор:

Генератор представляет собой симметричный мультивибратор, емкостно связанный с колебательным контуром. Мультивибратор генерирует низкочастотные колебания прямоугольной формы, частотой около 1 килогерца. Через конденсатор С3, колебания поступают на контур C4 L1. При этом в контуре возникают затухающие высокочастотные колебания с частотой модуляции мультивибратора. Эти импульсы имеют большую величину и могут быть уловлены магнитной антенной радиоприёмника, расположенного вблизи генератора.

Катушка контура намотана на ферритовый стержень и содержит 70 витков, провода ПЭВ-0,15. С этой катушкой генератор будет перекрывать средневолновый диапазон. Для длинноволнового диапазона катушка должна содержать около 200 витков того же провода, намотанных в 5 секциях. Конденсатор контура используется с воздушным диэлектриком от больших радиоприёмников. На ось конденсатора насажена ручка типа «клювик», под которой имеется шкала, проградуированная в метрах.

Катушки генератора — сменные. Для того, чтобы их было удобно менять, нужно предусмотреть какой — либо разъем.

Градуируется генератор при помощи любого промышленного радиоприемника, имеющего соответствующий диапазон. Лучше, если это будет переносной транзисторный приемник. Для градуировки генератора нужно катушку его поместить возле корпуса приемника. Сначала нужно установить указатель приемника на самый длинноволновый участок выбранного диапазона. медленно вращая ручку КПЕ генератора, добиваемся появления в динамике приемника низкочастотного сигнала генератора. На шкале генератора напротив «клювика» ручки делаем отметку. Далее, устанавливаем стрелку шкалы приемника на следующую отметку и снова добиваемся появления звука в динамике приемника. Так градуируют всю шкалу генератора. Может случиться, что в каком то положении ручки генератора приемник принимает сигнал не зависимо от настройки приемника. Это означает, что генератор настроен на промежуточную частоту приемника (обычно это 465 Килогерц). Здесь также полезно сделать отметку на шкале генератора. Позже, когда вы будете собирать супергетеродинные приемники, этот сигнал может очень пригодиться для их настройки.

Если из схемы удалить катушку и подключить в гнезда 1 и 2 проводники, то данную схему можно использовать для проверки усилителей звуковой частоты.

Также вместо КПЕ можно с успехом применить стабилитрон:

Принцип действия схемы состоит в том, что кремниевый стабилитрон при подаче на него напряжения, изменяет собственную емкость перехода в довольно широком интервале.

Номинал резисторов в этой схеме может быть от 100 Ком, до 1 Мом. Емкость конденсатора С1 может быть от 1 до 10 Мкф. Конденсатор С2 препятствует замыканию постоянного напряжения. Его емкость может быть от 2200 до 10000 пф.

К недостаткам этой схемы можно отнести необходимость применения высокого напряжения питания и небольшое перекрытие частоты приема. Также, при смене стабилитрона, требуется настройка контура на рабочий диапазон частот (величина емкости у разных экземпляров стабилитронов может очень сильно отличаться).

Для электронной перестройки радиоприемников по частоте служат специальные диоды — варикапы. Существуют варикапы для использования на высокочастотных диапазонах (в каждом современном телевизоре их имеется несколько штук) и для низкочастотных диапазонов (используются в некоторых радиоприемниках). Схема включения варикапа аналогична схеме включения стабилитрона, приведенной выше.

В журнале «Радио» была опубликована статья по изготовлению самодельного конденсатора переменной емкости. Ознакомиться со сканом статьи вы можете здесь.

Подборка статей из журналов «Радио» по изготовлению самодельных конденсаторов переменной емкости находится здесь.

Для настройки колебательного контура, намотанного на ферритовом сердечнике, можно применить. обыкновенный магнит! Как известно, ферритовый сердечник обладает определенной магнитной проницаемостью. При намагничивании сердечника его проницаемость изменяется в довольно широких пределах. Это свойство сердечников обычно носит негативный характер (приходится уменьшать ток через катушку), но его также можно использовать во благо! Статью из журнала Радио на эту тему вы можете скачать здесь.

Опознать подключение выводов переменных конденсаторов

Нашел у себя переменные конденсаторы. Но не могу найти схему их содержимого. То, как подключать их правильно. Электрическая схема соединения, распиновка нужна.

Изображения


Инженеры КОМПЭЛ провели сравнительное тестирование аккумуляторов EVE и Samsung популярного для бытовых и индустриальных применений типоразмера 18650. Для теста были выбраны аккумуляторы литий-никельмарганцевой системы: по два образца одного наименования каждого производителя – и протестированы на двух значениях тока разряда: 0,5 А и 2,5 А. Испытания проводились в нормальных условиях на электронной нагрузке EBD-USB от ZKEtech, а зарядка осуществлялась от лабораторного источника питания в режиме CC+CV в соответствии с рекомендациями в даташите на определенную модель.

Как подключить переменный конденсатор

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Поделиться

Последние посетители 0 пользователей онлайн

• Ни одного зарегистрированного пользователя не просматривает данную страницу

Объявления

Сообщения

Про сдвиг тут поосторожнее. Регистры 595-е уже отвергнуты на этой почве.

там все элементарно. 4 переключателя (2 пластины по 2 переключателя). В переключателе 6 выводов( общий + 5 позиций) общие к резисторам, 1перек. позиц 2-3-4-5 2перек позиц 3-4-5 3перек позиц 4-5 5перек позиц 5 соединить все вместе к выводу ADJ наверно тем, что импульсные

Ничего, зато кисть будет сильная. А чем не устроили готовые китайские драйверы? Платка размером с ноготь, по цене пачки сигарет, ничего не греется и бесполезных потерь энергии минимум.

Включил я аппарат в сеть через 2 лампочки по 30 ватт. Ничего не бахнуло и мультиметр говорит что на выходе 50вольт но он по моему не ТРУ РМС. Вот осцилка по выходу И вот К-Э нижнего: не знаю как проверить настоящее напряжение на выходе потому что ослик тоже врёт. Так же когда аппарат выключается из сети то при снижении напряжения на входных конденсаторах tny264 начинает цикличесски перезапускаться и щелкать реле. Что раздражает но думаю резистор паралельно конденсаторов сможет помочь Вообще ослик говорит что 83 вольта. Надеюсь не врёт

Все очень просто — разный тех процесс изготовления. Будете удивлены — сопротивления даже у партий отличаются. ЗЫ. Не надо цитировать то что не надо цитировать. Открываете даташит на изделие и находите разброс параметров: Не говоря уже о том что один у вас подделка.

Вопрос по КПЕ (конденсатор)

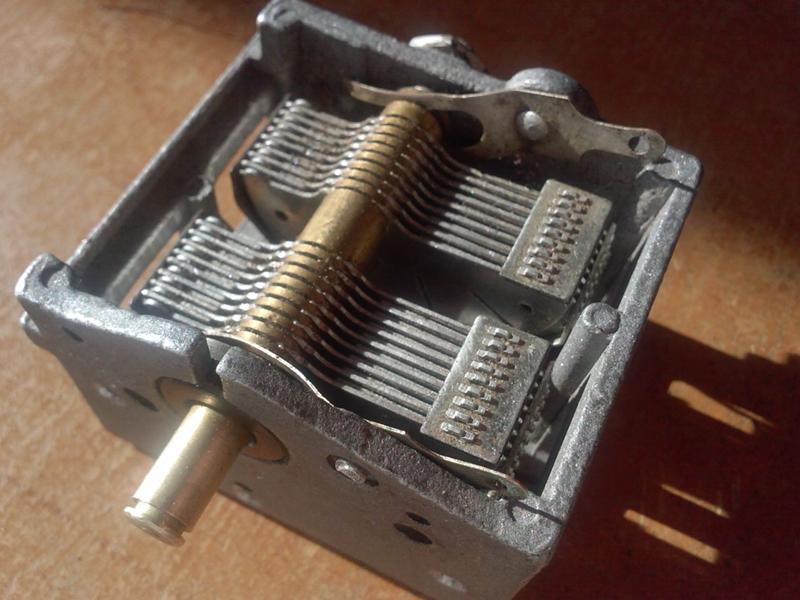

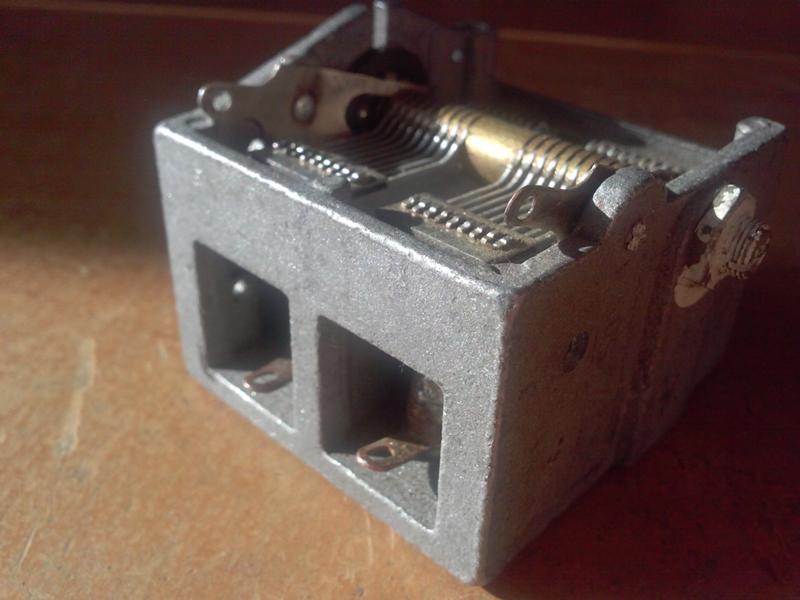

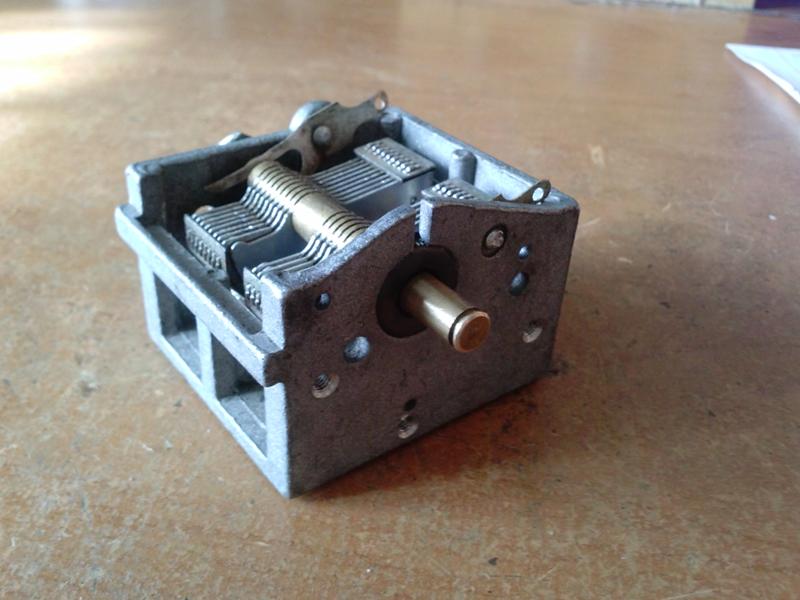

Имеется конденсатор переменной емкости. Может кто-то по внешнему виду знает его маркировку. На самом конденсаторе она от времени стерлась. Следующий вопрос: Как он подключается в схему для детекторного приемника? Данный КПЕ имеет 4 контакта. Спасибо!

Лучший ответ

до 450 пФ где-то или типа того.

на ДВ-СВ годится

он сдвоенный, один конец — на массу (землю) — соединен с корпусом, второй — на любую из секций — на вывод, который на изоляторе висит

Видишь, одно ушко с валом соединено? Вот это масса (на землю)
(один из них любой)
и 2 к секциям — одно из них используй

Остальные ответы
TesterОракул (72857) 8 лет назад
Океан и Меридиан там другие

я уже плохо это помню
но кажется емкость там 495 чего-то
2 пластины для супергетеродина, можно использовать одну или попробовать 2 параллельно как эксперимент
