Правила техники безопасности при установке и замене электросчетчиков
При выполнении работ по установке снятию, замене и ведомственной поверке счётчиков на электростанциях и подстанциях промпредприятий и электрических сетей по распоряжению уполномоченных лиц — производитель работ (наблюдающий) назначается из числа оперативного персонала или персонала специальных служб предприятий и электростанций, постоянно обслуживающих электроустановки, с квалификационной группой не ниже 4. Работники Энергонадзора участвующие в выполнении этих работ являются членами бригады.
Энергонадзор, который командирует персонал, несёт ответственность за соответствие квалификации командируемого персонала, присвоенной ему квалификационной группы, за выполнение командированным персоналом действующих Правил, а также за обеспеченность персонала исправным и проверенным инструментом.
Работы по установке снятию, замене выполняются на основании выданных письменных заданий.
Выдача распоряжений, наряд — заданий и командировочных заданий регистрируется в специальных журналах. Журнал должны быть пронумерованы, прошнурованы, срок хранения журнала – 1 год.
Персонал должен знать: устройство, принцип действия и схемы включения счётчиков и измерительных трансформаторов. В случае если схема или условия работы вызывают сомнения, члены бригады до начала работы должны получить разъяснение лица, подписавшего задание на производство работ.
При выполнении работ следует пользоваться испытанными и исправными защитными средствами. Монтерский инструмент (пассатижи, отвёртки, кусачки, круглогубцы и т.д.) должен быть с изолированными рукоятками, металлические стержни отверток и указателей напряжения должны быть закрыты изоляционной трубкой так, чтобы открытая часть стержня была не более 10 мм, а у указателя напряжения не более 5 мм.
Персоналу, производящему работы в цепях и схемах учёта запрещается:
- Производить работы в действующих электроустановках без письменного задания (наряд, распоряжение, наряд – задание);
- Производить работы по отсоединению и присоединению проводов к электросчетчикам и в цепях учёта пользуясь не испытанным монтёрским инструментом;
- Оставлять открытой зажимную коробку электросчётчика;
- Производить проверку отсутствия напряжения контрольной лампой;
- При расположении трехфазного счетчика и отключающего аппарата в разных помещениях производить работы без наложения заземления на отключенную часть электроустановки или принятие других мер, предотвращающих подачу напряжения к месту работы;
- Производить какие-либо работы без снятия напряжения (кроме проверки отсутствия напряжения на клеммах счетчика) в каждой коробке трехфазного счетчика и на контактах трансформаторов тока;
- Становиться на радиаторы и трубы отопления, водопровода, газа, канализации и другие металлические предметы, имеющие связь с землей, или касаться их руками при производстве работ;
- Производить работы на случайных подставках (ящики, бочки и т.п.);
- Работать без головного убора и в одежде с короткими и засученными рукавами. Рукава одежды должны быть плотно застегнуты у кисти рук;
- Производить работы в непосредственной близости от вращающихся механизмов.Перед началом работы эти механизмы должны быть остановлены или ограждены;
- Отключать электроустановку абонента от сети на изоляторах ввода в помещение;
- Производить работы на щитках или панелях, находящихся под напряжением, запрещается.
Меры безопасности при производстве работ по отключению электроустановки на щитке и в зажимной коробке электросчетчика по установке, снятию, замене и поверке однофазных счетчиков прямого включения 220 в установленных у потребителей электрической энергии
Работы, при расположении электросчетчиков в нишах стен, а также в металлических шкафах или находящихся вблизи металлических предметов, соединенных с землей (водопроводные трубы, трубы и радиаторы, отопления, трубы газопроводов и т.п. ) на расстоянии 1 м от места работы, а также в помещениях с повышенной опасностью, могут производится при снятии напряжения одним лицом с 3 квалификационной группой по ТБ.
Работы в помещениях без повышенной опасности с предварительным отключением нагрузки допускается производить под напряжением одному электромонтеру, контролеру-монтеру с квалификационной группой по ТБ не ниже 3.
Основанием для производства указанных работ является наряд – задание. Срок действия наряд – задания – 15 дней.
При установке счётчиков выше 1,7 м от уровня пола работы производятся одним лицом с квалификационной группой 3 в присутствии второго лица не электротехнического персонала (арендатора, владельца дома), обеспечивающего страховку электромонтёра работающего с лестницы или надёжной подставки.
Порядок замены электросчётчика
1. Проверяется отсутствие напряжения на металлической панели.
2. Записывается показание электросчётчика, осматривается его внешнее состояние и целостность пломб на кожухе и крышке зажимной коробки.
3. Снимается нагрузка, выворачиваются предохранители или отключаются автоматы, снимается клеммная крышка.
4. Определяется фаза и ноль однополюсным указателем напряжения.
5. Отсоединяется от зажима счётчика фазный генераторный провод и на него насаживается отличительный изолирующий колпачок.
6. Отсоединяется от зажима счётчика нулевой генераторный провод и на него насаживается изолирующий колпачок.
7. Отключаются провода нагрузки.
8. Снимается старый счётчик и устанавливается новый.
9. Подсоединение проводов к счётчику производится в обратной последовательности.
10. Проверяется отсутствие самохода.
11. Устанавливаются предохранители или включаются автоматы, включается нагрузка и проверяется правильность направления вращения диска счётчика.
Меры безопасности при производстве работ по установке, снятию, замене и поверке трёхфазных счетчиков в электроустановках напряжением до 1000 в
Работы по установке, снятию, замене трёхфазных счетчиков производятся по наряду (распоряжению) той организации в сетях которой производятся эти работы. Основанием для выдачи наряда является командировочное задание, которое выдаётся командированному персоналу на срок не более 5 календарных дней и хранится 30 дней.
Для снятия напряжения с приборов учёта обязательным является наличие отключающего аппарата установленного до прибора учёта или трансформаторов тока.
Порядок производства работ по установке и замене электросчетчиков
Работы по установке, снятию, замене счетчиков производятся при снятом напряжении.
На мелких предприятиях, в организациях и учреждениях (детские сады, школы, больницы, торговые предприятия и т.п.) с сетями напряжением 380 в, с одним вводом при наличии не более двух счётчиков, где отсутствует электротехнический персонал, работы по установке, снятию, замене трехфазных счетчиков, включенных через измерительные трансформаторы тока производятся при снятом напряжении двумя лицами, одно из которых должно иметь квалификационную группу не ниже 4 второе, не ниже 3.
Работы по установке, снятию, замене однофазных и трехфазных счетчиков прямого включения выполняются одним лицом с группой не ниже 3 при снятом напряжении.
На предприятиях, в организациях и учреждениях с сетями напряжением 380в, с двумя и более вводами, где отсутствует электротехнический персонал, имеющий право выдачи наряда (распоряжения) работы по установке, снятию, замене трехфазных счетчиков, включенных через измерительные трансформаторы тока, производятся по распоряжениям Энергонадзора.
Работы производятся после снятия напряжения со всех сторон, откуда оно может быть подано к месту работы и выполнения других мероприятий согласно ПТБ, обеспечивающих безопасность производства работ.
Все выше перечисленные работы выполняются по распоряжению, которое выписывается в одном экземпляре, выдается исполнителю работ. Срок действия распоряжения 5 дней, срок хранения 30 дней.
Персонал при замене электросчетчиков должен:
- Осмотреть внешний вид электросчётчика и наличие пломб;
- Снять крышку зажимной коробки электросчётчика;
- Проверить отсутствие напряжения на контактах снимаемого счётчика;
- Ослабить контактные винты на зажимах счётчика, отвинтить винты крепления и снять счётчик;
- Установить другой счётчик;
- Ввести в клеммы счётчика провода и зажать винты;
- Проверить надежность контактных соединений на трансформаторах тока этого присоединения;
- После подачи напряжения эксплуатационным персоналом предприятия проверить указателем наличие напряжения на зажимах электросчётчика;
- Отключить напряжение и установить крышку зажимной коробки, опломбировать её и записать данные электросчетчика в акт.
Меры безопасности при производстве работ по установке, снятию, замене и поверке трёхфазных счетчиков в электроустановках напряжением выше 1000 в
На электростанциях, промышленных предприятиях и других организациях работы по установке, снятию, замене и поверке трёхфазных счетчиков в электроустановках производятся без снятия напряжения на токоведущих частях и выполняются по распоряжению оперативного персонала:
- В помещениях, где нет токоведущих частей, напряжением выше 1000в;
- В помещениях электроустановок, где токоведущие части напряжением выше 1000в, находятся за постоянными сплошными или сетчатыми ограждениями, полностью закрывающими ячейку или камеру, а также в приборных отсеках КРУ и КТП;
- В коридорах управления закрытых распределительных устройств, где не огражденные токоведущие части, расположенные над проходом, находятся на высоте не менее 2.75 м при напряжении до 35 кВ включительно и 3.5 м при напряжении до 110 кВ включительно;
- В шкафах релейной защиты открытых РУ и агрегатных шкафах вынесенных за сетчатое ограждение, либо находящихся на таком расстоянии от токоведущих частей, при котором для предотвращения случайного к ним прикосновения не требуется установка ограждений – выполняются по распоряжениям, выдаваемым уполномоченным на это электротехническим персоналом электростанций, промышленных предприятий и других организаций. Основанием для выдачи распоряжения является командировочное задание.
При производстве работ по распоряжению или наряду, выданному уполномоченным лицом предприятия, персонал Энергонадзора участвует в этих работах, как члены бригады.
Работы по установке, снятию, замене и ведомственной поверке электросчетчиков, установленных в низковольтных щитах КТП и ГКТП энергосистемы, производятся по наряду (распоряжению) выписываемому персоналом предприятия электрических сетей, на балансе которого находятся КТП или ГКТП. Основанием для выдачи наряда (распоряжения) является командировочное задание. Персонал Энергонадзора, участвующий в выполнении этих работ, являются членами бригады.
Персоналу Энергонадзора запрещается:
- Производить самим или принимать участие в оперативных переключениях в цепях первичного напряжения;
- Снимать плакаты и передвигать временные ограждения;
- Заходить за барьеры и открывать сетчатые ограждения;
- Производить отключения, переключения, вносить изменения в схемы вторичных цепей релейной защиты АВР, АПВ и др.;
- Производить работы на контактах измерительных трансформаторов до снятия напряжения и наложения заземления.
При совместном питании вторичных цепей тока и напряжения электросчётчиков и приборов защиты от одной обмотки измерительных трансформаторов все работы со счётчиками должны производится только в присутствии персонала РЗА предприятия электрических сетей, электростанций или промышленного предприятия.
При измерениях ваттметром соединительные проводники их цепей напряжения необходимо подключать к клеммным сборкам панелей учёта, а если их нет, то к клеммам электросчётчиков при снятом напряжении.
Снятие напряжения и заземление измерительных трансформаторов необходимо при работах, производимых непосредственно:
- На измерительных трансформаторах тока и напряжения;
- Во вторичных цепях от трансформаторов тока до клеммной сборки;
- При осмотре и поверке цепей вторичной коммутации в ячейках оборудования высокого напряжения;
- При монтаже клеммной сборки.
Крышка зажимной коробки счётчика снимается и устанавливается при снятом напряжении.
Заземлению подлежат: корпус и вторичная обмотка трансформаторов напряжения; корпус и вторичные обмотки трансформаторов тока. Прозвонка вторичных цепей производиться при помощи омметра или батарейки и лампочки от карманного фонаря. Применение для этих целей других источников питания запрещается. Порядок производства работ по замене электросчётчиков:
- Осмотреть внешний вид счётчика и сохранность пломб на счётчике, на клеммной сборке, на приводе и дверях ячейки трансформатора напряжения;
- Закоротить вторичные обмотки трансформаторов тока на специальных токовых клеммах, испытательных блоках, в испытательных коробках;
- Убедиться в отсутствии тока в цепи счётчика;
- Отключить поочерёдно на клеммной сборке все проводники цепей напряжения, насаживая на них изоляционные колпачки;
- Снять крышку зажимной коробки счетчика;
- Проверить отсутствие напряжения на зажимах электросчётчиков;
- Ослабить контактные винты на зажимах электросчетчика,
- Отвинтить винты крепления и снять электросчётчик;
- Установить другой электросчётчик и завинтить винты крепления;
- Ввести в зажимы электросчётчика сначала проводники цепей напряжения, а затем проводники токовых цепей и зажать винты;
- Установить крышку зажимной коробки счётчика, опломбировать её;
- Поочерёдно снимая изоляционные колпачки проводников подключить на клеммной сборке проводники цепей напряжения;
- Снять закоротки вторичных обмоток трансформаторов тока.
Счетчик электроэнергии однофазный.
Чтобы подключить однофазный счетчик электроэнергии, не обязательно вызывать квалифицированного мастера. При наличии схемы подключения и небольших навыков работы с проводкой можно самостоятельно проделать эту работу. После чего необходимо вызвать представителя электроснабжающей организаций для приемки, опломбировки и постановки электросчётчика на учёт.
Устройство счетчика электроэнергии
За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.
В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.
Как установить электросчетчик в квартире
Подготовительные работы
Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.
Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:
- автоматические выключатели
- УЗО (устройства защитного отключения)
- дифференциальные автоматы
- различные переходные клеммы и нулевые шины
- ограничители напряжения
- индикаторы напряжения
Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.
Бокс используемый в примере, навесного исполнения, рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка — металлическая пластина, на которую монтируется модульное оборудование.
Бокс состоит из двух основных частей:
- наружная — защитная крышка с дверкой
- внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.
Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого необходимо открутить 4 винта крепления наружной крышки.
Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.
Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.
В зависимости от материала стены, используем необходимые крепления, дюбеля по бетону или саморезы по дереву.
Установка электросчетчика и модульного оборудования
Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:
1. Защита электросчетчика
- от короткого замыкания,
- от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик,
- возможность выполнить работы по замене, обслуживанию счетчика
2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)
При необходимости, вы можете более подробно почитать про бытовые автоматические выключатели.
В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.
Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.
Ну что же, с пломбировкой мы разобрались, вернемся к установке электросчетчика.
Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.
Более подробно, о подключении автоматического выключателя, можно почитать в соответствующей инструкции.
Следующим этапом, идет установка счетчика электроэнергии.
На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.
Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.
Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.
Подключение электросчетчика
Первым делом, проведем подготовку счетчика к подключению. Для этого, откручиваем пломбировочный винт, расположенный в центре нижней крышки счетчика.
Снимаем защитную крышку. Как правило, на ее задней части, завод изготовитель, всегда размещает схему подключения электросчетчика.
Контакты модульного электрооборудования
Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.

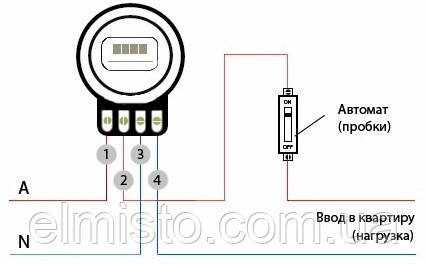

Контакты счетчика электроэнергии
На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.
Первый контакт, предназначен для подключения подходящей, питающей фазы.
Второй, для подключения отходящей фазы.
Третий, для подключения подходящего, питающего нулевого провода.
Четвертый, для отходящего нулевого провода.
Контакты автоматических выключателей
Начнем, с вводного автомата. Верхний ряд контактов, предназначен для подключения проводов питающих квартиру .
Нижний ряд, для подключения отходящих проводов, в нашем случае, они будут отходить на счетчик.
Теперь, переходим к отходящим однополюсным автоматам. На их верхние контакты, подается фаза со счетчика.
Нижние контакты, предназначены для подключения отходящих по направлениям, фазных жил проводов.
С контактами разобрались. Теоретические знания, как подключить счетчик электроэнергии, получены. Теперь, применим их на практике.
Подключение электросчетчика и защитного электрооборудования
Первым делом, подключаем автоматический выключатель. На его верхние контакты, заводим жилы питающего провода. В один контакт, фазный провод, в другой нулевой. При необходимости, подробно, о подключение двухполюсного автоматического выключателя, можно почитать в соответствующей статье.
В нашем примере, питающий провод имеет следующую расцветку жил, синяя и коричневая. Синим, будет ноль, коричневой фаза. Как видно на картинке, фазная жила подключена на левый верхний контакт автоматического выключателя, нулевая на правый верхний.
Внимание! Если на вашем питающем проводе, присутствует напряжение, то перед началом выполнения электромонтажных работ, по подключению автоматического выключателя, подачу электричества необходимо отключить. После чего, в обязательном порядке, убедиться в его отсутствии, используя указатель напряжения, или мультиметр. И только после этого, приступать к работе.
После того, как питающий провод, подсоединен к устройству защиты, переходим к подключению счетчика.
Теперь, мы будем работать с отходящими, нижними контактами автоматического выключателя. В левый контакт, подключаем фазу, в правый ноль. Все, как на верхних контактах.
Для подключения счетчика, лучше всего использовать провод одного сечения с питающим, то есть, если у питающего провода сечение каждой из жил 6 квадрат, то для подключения счетчика, применяем тоже 6 квадрат. Максимальное сечение, на которое рассчитаны клеммы электросчетчика, 25 квадрат, но здесь следует отметить, что максимальный ток, на который электросчетчик рассчитан, равен 50-60 Ампер (в зависимости от марки электросчетчика), это 10-12 Киловатт. Отсюда следует, что разумным сечением жилы провода, используемого для подключения счетчика, стоит считать, медный провод, сечением 10-16 квадрат или алюминиевый провод, сечением 16-25 квадрат. Соответственно, и защитное устройство, должно быть номиналом меньше предельной пропускной способности счетчика, то есть, если счетчик рассчитан на 50-60 Ампер, то автомат следует ставить, номиналом, не более 40-50 Ампер.
Как правило, если мощность превышает 7-10 кВт, сетевые организации, что бы усреднить межфазную нагрузку на линии, выдают технические условия, уже не на 220 Вольт, а на 380 Вольт. В этом случае, для установки потребуется трехфазный счетчик электроэнергии, который имеет совершенно иную схему подключения.
Что бы не покупать лишнего, можно рассчитать необходимое сечение жил, которое потребуется для каждого конкретного случая. Точкой отсчета, будет номинал вводного автоматического выключателя. При наличии этих данных, высчитываем необходимое сечение провода, для изготовления соединительных перемычек внутри бокса, используя таблицу сечения медных проводов по длительно допустимому току (ПУЭ таблица 1.3.4), представленной в статье расчет сечения провода. Или, таблицу ПУЭ 1.3.5, для алюминиевых проводов.
Выбрав нужное сечение, делаем перемычку, между фазным контактом автомата и первым контактом электросчетчика. В качестве перемычек, как правило, применяются провода двух марок:
- ПВ 1 — одножильный жесткий провод
- ПВ 3 — многожильный гибкий провод
В нашем примере, используется провод марки ПВ 1, его выбор обусловлен максимальной простотой в обращении. Если говорить, о проводе марки ПВ 3, то он так же, может применяться в качестве перемычек, но здесь, следует отметить, что выполнение соединений данным проводом, имеет свои особенности. Так, чтобы получить от многожильного провода максимально качественный контакт, на кончиках зачищенных жил необходимо использовать специальные гильзы или пайку оловом.
С проводами разобрались. Теперь, подготавливаем перемычку к подключению, снимаем необходимое количество изоляции, вставляем жилы в контакты, а затем хорошо протягиваем контактные винты отверткой, сначала крестовой, затем, контрольно, плоской.
Выполняя данную операцию, стоит обратить внимание на следующие моменты:
- Нужно проследить, чтобы изоляция провода не попала в контактный прижим. Пластиной, должен прижаться только проводник (медь, алюминий).
- Голая часть жилы, не должна сильно торчать из контакта. Это требование сетевых организаций к пломбируемым элементам. После пломбировки, у вас не должно быть возможности подключиться «по левому».
Затягивая контактные винты на счетчике, сначала, протягиваем верхний винт. Затем, нижний.
Повторяем данное действие несколько раз, пока винты не перестанут тянуться. После чего, проверяем фиксацию провода в зажиме руками, потянув его вниз, влево, вправо. Качаться и шататься он не должен.
Теперь, подключаем нулевой провод. Для этого, изготавливаем перемычку, с правого нижнего контакта двухполюсного автоматического выключателя, до третьего контакта счетчика. Зачищаем, подключаем, хорошо протягиваем контактные винты.
Здесь, стоит отметить, провода не должны друг драга касаться, обязательно делаем зазор.
Далее, переходим к отходящим со счетчика проводам. Первым, подключим фазный провод. Делаем перемычку, со второго контакта электросчетчика, до верхнего контакта отходящего однополюсного автомата. Зачищаем концы провода ПВ1 и подключаем. После чего, контакты счетчика протягиваем и проверяем, а верхний контакт отходящего однополюсного автомата пока только наживляем.
Теперь, нужно распределить приходящую со счетчика фазу, между всеми отходящими по направлениям однополюсными автоматами. Для этого, делаем перемычки из провода ПВ1, либо, используем готовую, заводскую перемычку, однофазную соединительную гребенку. Данная гребенка, представляет собой медную шину , на которой на равном расстоянии друг от друга расположены зубчики. Их расположение соответствует контактным отверстиям установленных на рейку автоматов. Они подключаются в верхние контакты однополюсных автоматических выключателей, соединяя все автоматы меду собой и распределяя между ним фазу. Сверху, шинка закрыта пластиковым чехлом, который служит изоляцией фазной гребенки.
Применение данной гребенки, очень значительно упрощает монтаж.
В нашем примере, используется перемычка изготовленная из провода ПВ1.
После подготовки концов перемычки к подключению, одну ее сторону вставляем в верхний контакт первого автомата, другую, в верхний контакт второго. Так как, в нашем примере автомата всего два, распределение фазы на этом завершено. Но если, к примеру, автоматов было бы не 2, а 10 или 20, то фазу нужно было бы подать на каждый из них, изготовив соответствующие количество перемычек.
Переходим к последнему, свободному контакту электросчетчика. Это контакт отходящего нуля. Изготавливаем соответствующей длинны и конфигурации перемычку, соединяющую четвертый контакт электросчетчика и нулевую шину.
Нулевая шина, как правило, всегда идет в комплекте с пластиковым боксом, в зависимости от производителя бокса она может иметь различную длину и конфигурацию, но во всех случаях она всегда выполняет одну и туже функцию, распределение нуля по отходящим направлениям. У бокса, приведенном в нашем примере, она выглядит вот так.
Устанавливаем нулевую шину в бокс. Далее, отмеряем и изготавливаем перемычку, от четверного контакта, до нулевой шинки. Зачищаем концы, подключаем их в контактные отверстия.
Протягиваем винты и проверяем надежность фиксации провода.
Схема подключения электросчетчика собрана полностью и готова к работе.
Осталось подключить только отходящие по направлениям и группам провода (на свет, розетки, на стиральную машину, кондиционер, водонагреватель или другое электрооборудование), фазные жилы сажаем на нижние контакты однополюсных автоматических выключателей.
А нулевые жилы, на нулевую шинку. Желательно подключать, по одному проводу в каждый контакт, максимум два. После подключения счетчика электроэнергии , необходимо обязательно проверить надежность фиксации нулевых жил в контакте.
Последним штрихом, одеваем защитную крышку на электросчетчик, предварительно прорезав ножом отверстия на ее нижней части под провода и закручиваем пломбировочный винт.
Закажите обратный звонок
Підключення електролічильника умілими руками
В кожній квартирі, в кожному житловому будинку та у виробничому приміщенні є споживачі електроенергії. Наприклад, найпоширеніший «споживач» — освітлення, яке можна зустріти практично скрізь. Як і за всі послуги, за електроенергію треба платити. А щоб дізнатися, яку суму потрібно заплатити, необхідно порахувати, скільки електрики було спожито. Для цих цілей використовуються електричні лічильники.
Монтаж лічильника, не важливо, чи змінюєте ви його або ж плануєте встановити вперше, повинен бути узгоджений з спеціалізується організацією, яка займається постачанням електроенергії.
Для цього вам потрібно мати на руках проект, в якому б відображалися схеми підключення електричних ланцюгів, місце розташування лічильника та інша інформація, пов’язана з організацією обліку електроенергії. Коли проект буде погоджений з відповідною організацією, можна приступати безпосередньо до монтажних робіт.
Встановлення електролічильника в новому місці повинна здійснюватися там, де можна легко зняти його показання. Згідно з Правилами улаштування електроустановок, лічильники повинні розміщуватися в сухих приміщеннях, температура повітря в яких не опускається нижче 0 градусів.
В проекті також повинна відбиватися спосіб кріплення лічильника. Зазвичай його монтують на щитах або ж в металевих ящиках. Ще один момент, який необхідно дотримуватись при підключенні електролічильника, — установка ввідного автомата. Цей автомат буде потрібно для швидкого відключення всієї системи електропостачання будинку або приміщення, коли потрібно буде замінити лічильник при ремонті або ж коли станеться якась аварійна ситуація.
В проекті для підключення електричного лічильника повинні бути закладені мідні дроти, переріз яких повинно бути не менше 2,5 квадратних міліметрів. Також згідно зі згаданими вище правилами дозволяється використовувати алюмінієві дроти, але їх переріз повинен бути не менше 4 квадратних міліметрів.
При безпосередньому проведенні робіт з підключення електролічильника слід керуватися інструкцією по експлуатації, яка повинна йти в комплекті з приладом обліку. У цій інструкції наводяться всі можливі схеми підключення лічильника, правила його розміщення, позначення клем для підключення і т. д.
Якщо ж говорити про загальні правила підключення лічильників, то можна виділити наступні моменти:
-кольори проводів фазного і нульового повинні відрізнятися, щоб зручно було проводити монтаж та безпечно проводити процедури по його приєднанню;
-дроти для підключення будь-яких електроприладів, лічильників в тому числі, повинні проводитися або горизонтально, або вертикально;
-якщо лічильник знаходиться в щитку з металу, то його слід заземлити.
Моделей електричних лічильників існує багато, але у всіх однакове розташування клем підключення. На внутрішній стороні кришки, якої закриваються клеми, зображена схема підключення, що значно спрощує роботу.
На клемній колодці приладу знаходиться 4 контакту:
-клема – підводка фази;
-клема – вихід фази на споживача;
-клема – вхід нуля на лічильник;
-клема – вихід нуля на споживача.
При придбанні лічильника потрібно звернути увагу на технічні характеристики пристрою. Зазвичай вони зазначаються на тильній стороні. Максимальна потужність струму не повинна перевищувати параметрів, які зазначаються у вигляді символів (наприклад, 5-15 А чи 10-40 А). По затвердженим нормам на квартиру виділяється до 16-25 Ампер, а з обладнаною електроплитою – 40 – 63 Ампер. Напруга в мережі може бути – трифазне (380 Вольт) або однофазні (220 Вольт).
Зрозуміло, що підключення електролічильника в квартирі проводиться для обліку споживаної електроенергії. Пристрої можна розділити на механічні та електронні, одно — і трифазні. Їх підключають за прямою схемою, яка простіше і поширена в застосуванні. Ця схема підключення не вимагає установки і використання додаткових трансформаторів струму.
Схема підключення електролічильника
Незважаючи на те, що лічильники випускають різні заводи-виготовлювачі, на всіх агрегатах однакове розташування клем, до яких підводяться дроти. Для зручності, зображення схеми підключення електролічильника вказують на звороті кришки розміщення клем.
Які правила підключення електролічильника існують? Всі сучасні пристрої і модульні агрегати встановлюються захисні бокси з негорючою пластмаси. Вони можуть бути зовнішніми або вбудованими. Для початку, необхідно вмонтувати бокс в стіну, так як у нього буде встановлюватися електролічильник.
По-перше, на рейці в захисній коробці по черзі встановлюємо:
-автоматичний вимикач, який виконує функцію ввідного рубильника і захищає всі елементи проводки від короткого замикання,
-посередині — розміщуємо електролічильник,
-другий автомат для виведення проводів.
По-друге, на електролічильнику відкручуємо пломбувальний гвинт, який знаходиться в нижній частині по центру кришки, і знімаємо її.
Під захисною кришкою розташовані контакти на гвинтових затисках. Вони сприяють хорошому взаємодії дроти з клемою.
Гвинтові притиски розташовуються наступним чином:
нижній ряд (4 гвинта): підключення живлячої фази, підключення відходить фази, для напруги нульового проводу, що відходить нульового кабелю,
верхній ряд затискачів призначений для закріплення клем, живлять проводів, що виходять на точки в квартирі (вимикачі світла або розетки).
По-третє, перед підключенням однофазного і трифазного електролічильника потрібно переконатися, що електрична напруга, що надходить в квартиру, відсутня.
До автоматичного вимикача підводимо живлять дроти (нульовий — праворуч і фазою – зліва). Знімаємо і зачищаємо ізоляцію, та підключаємо до автомата через верхні контакти.
Для проводки з автоматичного вимикача на лічильник використовують провід певного перерізу. Розрахунок перерізу виробляють з урахуванням сумарної потужності всього електрообладнання в квартирі. Використовують жорсткий або м’який кабель.
З живлячої автомата фазний провід підключаємо на нижній лівий гвинт лічильника. Для цього, вставляємо клему в контакт і закручуємо затискач.
Далі підключаємо нульовий провід від автоматичного вимикача до третього контакту лічильника.
Відходять від агрегату кабелі підключаємо наступним чином: від другого нижнього гвинта лічильника – до отходящему автомату; від четвертого затиску – до отходящему однополюсному вимикача.
Перевіряємо всі гвинти і контакти. Надягаємо захисну кришку на електролічильник і закручуємо гвинт для пломби.
Після підключення електролічильника своїми руками, необхідно викликати працівників для перевірки і опломбування пристрою.
Щоб не було проблем з підключенням електричного лічильника, цю роботу повинен виконати фахівець з організації енергопостачання.
ПЗВ – пристрій захисного відключення. Воно повинно бути підключено поруч з электросчетчиком. За способом підключення ПЗВ монтажні роботи поділяються на зручні і економічні. При економічному способі на всю електромережу ставиться одне УЗО. Недоліком такого підключення є те, що в разі спрацьовування пристрою, знеструмлена буде вся мережа і визначити причину, по якій сталося замикання, стає нелегко. При установці УЗО зручним способом, пристрій підключається окремо на кожну лінію і при спрацьовуванні його вимикається лише ту ділянку, на якому відбулося пошкодження.
Для того щоб електролічильник став вузлом комерційного обліку, тобто, щоб по ньому можна було розраховуватися за спожиту електроенергію, необхідно опломбувати клеми лічильника (вони, як правило, розташовуються в спеціальній коробці). Після установки пломб організацією, що займається постачанням електроенергії, ваш лічильник готовий до роботи.
Відео підключення електролічильників своїми вмілими руками.
Підключення однофазного індукційного лічильника:
Відео підключення трифазного електролічильника.
Підключення індукційного трифазного лічильника через трансформатори струму:
Підключення трифазного електронного лічильника прямого включення:
Как прикрутить провода к счетчику?
Купил электронный счетчик ЦЭ6807, вращаю винты — клеммы не двигаются.
Изначально винты закручены до упора по часовой, вращаю против часовой — клеммы
не двигаются, но ощущение, что винт скоро выпадет и что-то внутри рассыплется.
Я что-то не так делаю? И еще — зачем еще один ряд винтов вверху?
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 24.04.2007 Донецк Сообщений: 934
13.10.2007 в 08:05
bump написал :
вращаю винты — клеммы не двигаются.
Нажмите на них отверткой, винт вместе с прижимной скобой уйдет вниз. 2 вариант- посмотрите на клемму снизу увидите там тонкую полоску, при откручивании винта она немного поднимается вверх вот туда и вставляется провод (между корпусом и этой полоской) при закручивании винта полоска уходит вниз и не дает винту подрезать провод. По моделям счетчиков я не помню но мне встречались оба этих варианта подключения.
bump написал :
И еще — зачем еще один ряд винтов вверху?
Это служебные винты для поверки и настройки счетчика.
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 09.02.2007 Москва Сообщений: 104
13.10.2007 в 18:43
Elden написал :
Это служебные винты для поверки и настройки счетчика.
На прошлой неделе подключал такой же счетчик ЦЭ6807П. Засовывал провода между подпружинеными пластинами. Если открутить только один ряд винтов, то провод влезает плохо, криво и мелко. Открутив второй ряд винтов (пластины при этом легко разошлись) удалось сврободно засунуть провода достаточно глубоко (по ощущениям) и надежно. Завинчивая дальний ряд винтов провод хорошо прихватывается, а первым рядом дополнительно закрепляется. Т.е. у меня создалось впечатление, что это просто крепёж такой — двумя последовательными винтами — для надежности.
Весь потребляемый домом ток течет через эти контакты и их обгорание приводит к выходу из строя дорогостоящего прибора учёта, который просто так, без электриков-опечатывателей, не заменишь. Обслуживание (подтяжку винтов) тоже можно сделать только сорвав пломбы. Вот и сделали два винта на провод для повышения надежности. ИМХО.
Служебные винты, по моему, расположены под верхней крышкой.
Интересно, ещё кто-нибудь устанавливал такие счетчики?
