Реле времени dh48s h5cn как настроить

  • автор:

Продам DH48S-S Реле времени, таймер 0.01 с. 990 ч, H5CN Omron

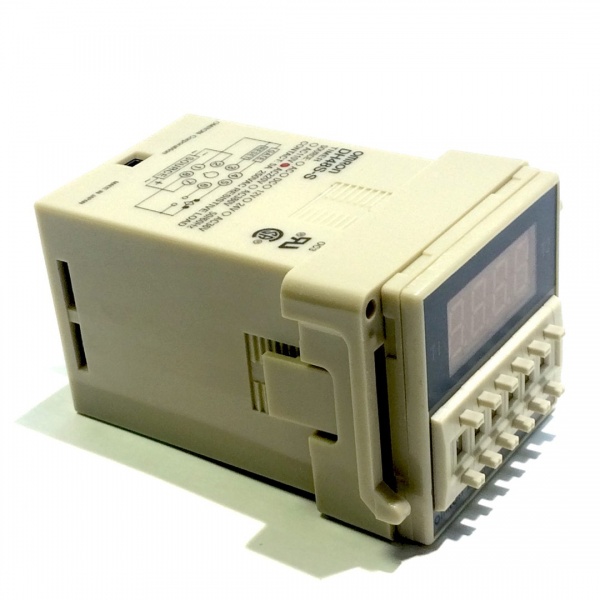

DH48S-S Реле времени, таймер 0.01 с. 990 ч, H5CN Omron

Здравствуйте! Вы попали на доску объявлений. Мы предлагаем Широкий ассортимент отечественного и импортного оборудования. Работаем за наличный и безналичный расчет. Наличие и цены уточняйте по телефонам у менеджеров.

Если цена Вас не устраивает свяжитесь с нами, мы с удовольствием рассмотрим все Ваши предложения

Особенности ARCOM-DH48S-S:
Диапазон задаваемых выдержек времени: 0,01 с. 990 ч
Погрешность: ±1 e. м. p.
Отсчет времени: прямой
Режимы работы: однократный или циклический
Реле: ~5 A, 250 В
Индикатор: 2×2-разрядный светодиодный
Модель прибора ARCOM-DH48S-S-1Z имеет одно реле и клеммы для подключения кнопок «Стоп» и «Сброс»
Модель прибора ARCOM-DH48S-S-2Z имеет только два реле
Монтаж: в щит, настенный, на DIN-рейку

Для циклического включения/отключения электротехнического оборудования через заданный промежуток времени

Внешний стоп и сброс (ARCOM-DH-48S-S-1Z)
1 или 2 релейных выхода (в зависимости от модификации)

Циклический и однократный режимы работы

Технические характеристики ARCOM-DH48S-S:
Диапазон задаваемых выдержек времени
0,01 с…990 ч
Относительная погрешность
Индикатор Светодиодный, 2×2 разряда
Режим счета
Режим работы
Однократный или циклический
Релейный выход
1 реле ~5 А, 250 В
2 реле ~5 А, 250 В
Потребляемая мощность
~220 В, 50 Гц
Условия эксплуатации
5. 50°С, 35. 85%RH
Щитовое, на DIN-рейку, настенное
Габаритные размеры
72.5×48×48 мм
Порядок работы ARCOM-DH48S-S:

С помощью галетных задатчиков на лицевой панели прибора установите время работы (три левых задатчика: два черных – значение, красный – единицы измерения времени) и время паузы (три правых задатчика: два черных – значение, красный –единицы измерения времени).

При подаче питания на прибор загораются две цифры в правой части экрана и идет отсчет заданного времени паузы (об идущем отсчете времени сигнализирует ежесекундно мигающая точка).

По истечении времени паузы индикатор времени паузы гаснет, загорается индикатор времени работы – две цифры в левой части экрана,срабатывает реле, начинается отсчет заданного времени работы. По истечении времени работы реле выключается, и цикл повторяется.

Для работы реле в однократном режиме на одном из задатчиков нужно выставить 00.

Для модификации 1Z: замыканием входа «Стоп» можно остановить отсчет времени,при размыкании входа возобновится отсчет текущего цикла. Кратковременным замыканием входа «Сброс» можно сбросить отсчет, при размыкании входа отсчет начнется заново с цикла паузы.

Создано 05.04.2017 Изменено 17.01.2018

Продам Omron DH48S-S Таймер (реле времени), 0.01 с. 990 ч, H5CN в Москве

Omron DH48S-S Таймер (реле времени), 0.01 с. 990 ч, H5CN

С помощью галетных задатчиков на лицевой панели прибора установите время работы (три левых задатчика: два черных – значение, красный – единицы измерения времени) и время паузы (три правых задатчика: два черных – значение, красный –единицы измерения времени).

При подаче питания на прибор загораются две цифры в правой части экрана и идет отсчет заданного времени паузы (об идущем отсчете времени сигнализирует ежесекундно мигающая точка).

По истечении времени паузы индикатор времени паузы гаснет, загорается индикатор времени работы – две цифры в левой части экрана,срабатывает реле, начинается отсчет заданного времени работы. По истечении времени работы реле выключается, и цикл повторяется.

Для работы реле в однократном режиме на одном из задатчиков нужно выставить 00.

Для модификации 1Z: замыканием входа «Стоп» можно остановить отсчет времени,при размыкании входа возобновится отсчет текущего цикла. Кратковременным замыканием входа «Сброс» можно сбросить отсчет, при размыкании входа отсчет начнется заново с цикла паузы.

Купить Omron DH48S-S Таймер (реле времени), 0.01 с. 990 ч, H5CN в Москве по цене 1 781 руб.

Создано 05.04.2017 Изменено 29.12.2023

Таймер программируемый DH48S-2Z (0.01сек–99час99мин)AC220V

номинальное напряжение – 220 VAC; ·
задержка времени – 0,01 сек — 99 часов 99 мин;·
число контактов – 2 релейных выхода с задержкой (перекидные); ·
мощность контактов – 5А, 250VAC; ·
температура окр. среды – от -10 до +40 °С;
тип крепления – щитовое или на DiN-рейку через монтажную колодку
габариты: 48х58х108 мм
вес: не более 0,3 кг
После подачи напряжение (конт. 2-7) начинается отсчет времени, после чего выходное реле срабатывает. Выходные контакты (3-1 и 8-6) замыкаются, а (1-4 и 8-5) размыкаются.

Панель в комплект не входит, поставляется отдельно по заказу!
