Как починить провод от зарядки

  • автор:

Как починить провод от зарядки айфона?

Иконка канала Советчик

Ремонт кабеля айфон 6s на видео Термоусадочная трубка, изготовленная из термополимеров. Изделие меняет свои размеры под действием горячей воды, воздуха или открытого пламени. Основная особенность – высокий поперечный коэффициент сжатия относительно продольного. Трубка может уменьшить свой диаметр в 2-6 раза, а при этом, ее длина уменьшится не более чем на 20% и даже меньше. Предназначена для электрической изоляции и механической защиты всевозможных соединений. ?Термоусадочные трубки выгодно — http://alii.pub/5yrzhu Зарегистрируйтесь и получите от AliExpress 600 руб. по коду INOP9V75 или нажми на https://a.aliexpress.ru/_AA7KOU #проводотзарядки #Термоусадка #своимируками

Показать больше

Войдите , чтобы оставлять комментарии

Ремонтируем провод от зарядки (просто, быстро, дёшево и надёжно) ⁠ ⁠

Многие владельцы компьютерной техники (особенно одном марки) сталкиваются с тем, что провод зарядки начинает разваливаться. Это случается как с проводами для телефонов, так и для ноутбуков. Неприятная история, особенно если учесть, сколько просят денег за эту технику и новую зарядку.

Ремонтируем провод от зарядки (просто, быстро, дёшево и надёжно) Провод, Ремонт, Зарядка, Apple, Фум лента, Лайфхак, Длиннопост

Что только не делают в таких случаях: заматывают изолентой, вставляют пружинку от ручки, устанавливают термоусадку и т.д. Все эти способы не идеальны.

Достаточно вступления, переходим к делу. Эта проблема решается ФУМ лентой (не знаю, как правильно она называется). Это такая белая лента, которой обматывают резьбовые соединения труб, чтобы не протекали.

Ремонтируем провод от зарядки (просто, быстро, дёшево и надёжно) Провод, Ремонт, Зарядка, Apple, Фум лента, Лайфхак, Длиннопост

Всё, что нужно сделать, это обмотать этой лентой место, в котором сломался провод и чуть ниже и выше этого места. Достаточно небольшого слоя.

Чтобы эпитеты из заголовка поста не звучали как бред маркетолога, приведу факты:

* просто — никаких навыков не нужно, просто наматываешь и всё;

* быстро — займёт максимум минуту;

* дёшево — рулон ленты стоит примерно 40₽, при это его хватит, чтобы замотать много проводов. Её можно купить в любом хозяйственном или сантехническом магазине;

* надёжно — лента тонкая, очень гибкая и держится без клея, поэтому со временем не отходит и край не начинает отклеиваться и собирать пыль (но если это всё-таки произошло, то достаточно немного отмотать ленту, отрезать этот край и примотать обратно). А самое приятное то, что провод перестаёт разваливаться дальше, как это бывает, когда используешь изоленту: года 2 назад я замотал свой ФУМ лентой, с тех пор он больше не разваливается (ниже моё фото).

Плюс ко всему, цвет ленты подходит под цвет провода, поэтому отремонтированный провод смотрится нормально.

Ремонтируем провод от зарядки (просто, быстро, дёшево и надёжно) Провод, Ремонт, Зарядка, Apple, Фум лента, Лайфхак, Длиннопост

(первые два изображения не мои)

3 года назад

Спасибо огромное, способ топовый, реально работает)

раскрыть ветку
7 лет назад

Провод от понтов перемотать изолентой.
Скоро на прилавках АйСторов: АйЛента.

раскрыть ветку
7 лет назад

пружины,изоленты,термоусадочные трубки-это не идеально,а вот,блять фумка это идеально.

раскрыть ветку
7 лет назад
Нищеброды!) купили эппл и экономите на покупке нового кабеля!)
раскрыть ветку
1 год назад

Дружище, вчера прочёл, сегодня всё замотал — шикарно! Спасибо тебе

Похожие посты
12 дней назад

Продолжение поста «И снова обзор чудес пакистанских технологий»⁠ ⁠

Поддержать
27 дней назад

Штукатурная луна⁠ ⁠

Мне не дарит утро!

1 месяц назад

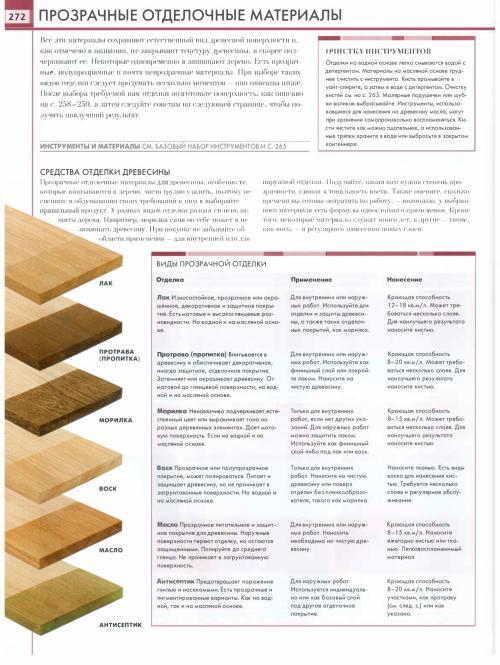

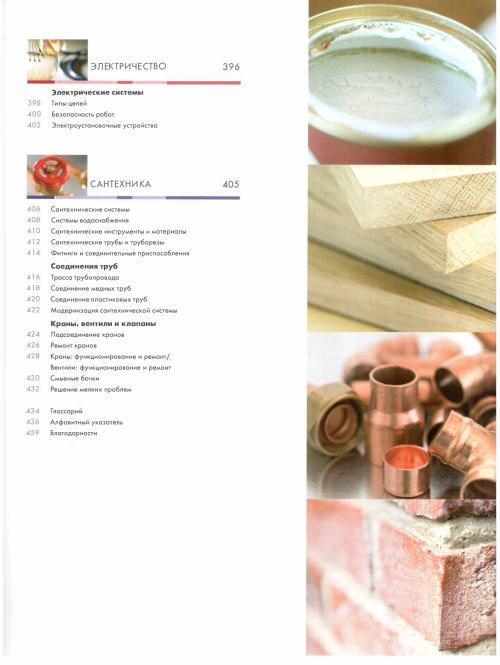

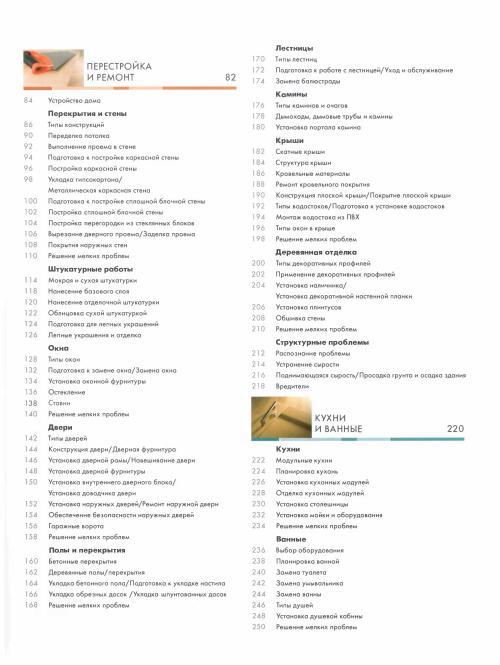

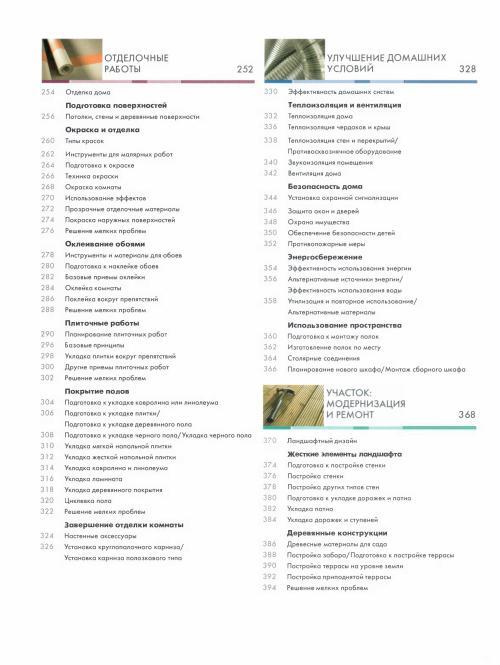

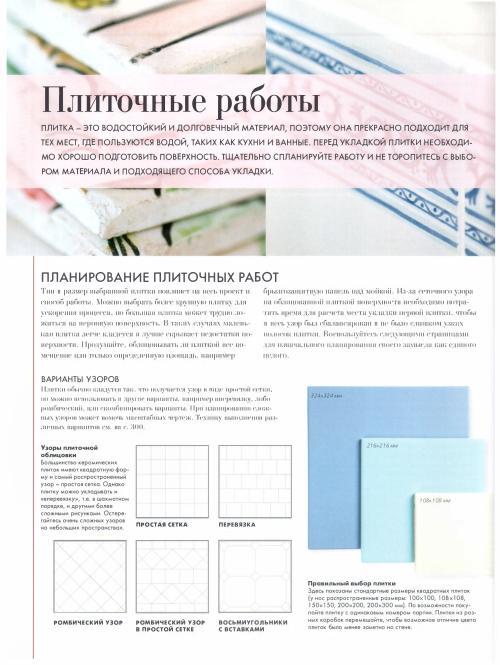

Большая энциклопедия мастера золотые руки⁠ ⁠
