Как запустить штатный усилитель на мерседес w220

Ремонт штатного автомобильного усилителя Mercedes Harman/Becker 7019

В статье я хочу рассказать об опыте ремонта штатного аудио усилителя Harman/Becker, который устанавливался в автомобили марки Mercedes-Benz. В этом конкретном случае автомобиль был 2005 г. выпуска, модель установленного штатного аудио усилителя Harman/Becker 7019 (HS7019, Part № A1698201389, Рисунок 1).

Рисунок 1.	Внешний вид блока штатного усилителя Harman/Becker 7019, установленного в автомобиле Mercedes (Источник: Интернет).

Заводская маркировка на блоке усилителя показана на Рисунке 2.

Рисунок 2.	Маркировка штатного автомобильного усилителя Mercedes Harman/Becker 7019.

Стоит отметить, что аудио усилитель включен в закольцованную оптоволоконную шину D2B, которая применена для аудио/коммуникации/навигации. Другими словами, цифровое аудио и некоторые сигналы управления передаются от головного устройства (магнитола) в усилитель по оптической линии. Установлен блок усилителя в багажном отсеке за обшивкой над колесной аркой. На Рисунке 3 изображены разъемы подключения усилителя: слева коннектор оптической шины D2B, справа разъем с трехрядным расположением выводов для подключения питания, управления и выходов на акустику.

Рисунок 3.	Разъемы автомобильного усилителя Harman/Becker 7019. Слева виден разъем подключения оптической линии связи (Pigtail).

Явные причины возникновения неисправности блока усилителя не установлены, тем не менее владельцем автомобиля было замечено, что неисправность усилителя стала периодически проявляться после того, как автомобиль простоял на жаре под открытым солнцем несколько дней: при включении головного устройства (радио, CD, Bluetooth) звук в колонках автомобиля отсутствовал. Если выключить/включить головное устройство, то звук появлялся, и долгое время усилитель мог работать стабильно. Но со временем неисправность усилителя стала проявляться все чаще и чаще. В некоторых случаях помогало отключение аккумулятора, отключение усилителя от бортовой сети автомобиля. Но в дальнейшем все возможные способы перестали действовать и усилитель не запускался. При этом за все это время не наблюдался отказ усилителя в активном состоянии.

Диагностика подобных штатных блоков затруднена, а во многих случаях (как и в этом) просто невыполнима из-за отсутствия специализированных приборов диагностики, эмуляторов, программаторов, программного обеспечения и прошивок. Тем не менее, была проведена диагностика бортовых систем автомобиля в сервисном центре. Всеми доступными инструментами, задействованными в диагностике, данный блок усилителя не определялся, но определялись другие блоки, которые также были подключены к оптической линии связи (например, блок навигационной системы). Этот факт свидетельствовал о том, что оптическая линия связи исправна, и, вероятно, проблема в усилителе.

Блок усилителя был вскрыт. Внешний вид платы усилителя Harman/Becker 7019 изображен на Рисунке 4. Изображения платы усилителя в высоком разрешении доступны для скачивания в разделе загрузок.

Рисунок 4.	Плата автомобильного аудио усилителя Harman/Becker 7019.

До того, как усилитель попал ко мне, его работоспособность пытались восстановить: на плате были видны следы пропайки силовых ключей, микросхем УНЧ, отсутствовала термопаста на этих элементах. Демонтаж или замена элементов не производилась.

При осмотре платы невооруженным глазом следов перегрева, повреждений каких-либо элементов не замечено.

В состав усилителя входит: процессор OASIS XS8805BOAQ, 32-разрядный цифровой сигнальный процессор (ЦСП) Analog Devices ADSP-21065L, 24-битный кодек AD1835AS (АЦП + ЦАП), четыре микросхемы УНЧ Philips TDA8566TH, микросхема Flash-памяти STMicroelectronics M29W040B90N6, микросхема ОЗУ Samsung K6R1016V1D. В корпусе усилителя (в врехней крышке) предусмотрено место для небольшого вентилятора охлаждения (рядом с процессором OASIS), но он не установлен. Для охлаждения процессора OASIS используется корпус блока (через термопрокладку).

Первичная диагностика была проведена путем подключения платы усилителя (без корпуса) к бортовой системе автомобиля. После включения головного устройства (радио) было заметно свечение в разъемах оптической линии и легкий нагрев процессора OASIS. Основные напряжения питания (3.3 В) процессора, ЦСП, кодека, Flash-памяти и ОЗУ в норме. Питание (+12 В) на микросхемах УНЧ отсутствовало.

Управление питанием микросхем УНЧ осуществляет процессор OASIS посредством силового MOSFET ключа (Рисунок 5) через некоторые схемы согласования и защиты. Сигналы управления на затворе транзистора отсуствовали. Принудительная подача питания на микросхемы УНЧ (минуя силовой ключ) также никаких результатов не дала.

Рисунок 5.	Плата усилителя Harman/Becker 7019. Силовой ключ управления питанием микросхем УНЧ TDA8566TH.

Далее при осмотре платы под микроскопом было выявлено:

• На некоторых выводах цифрового сигнального процессора серый налет. Между выводами микросхемы наблюдалась рыхлая консистенция, похожая на окисел (либо так начал выглядеть заводской флюс), в основном, на стороне, которая ближе к краю платы.
• Небольшие окислы на выводах микросхем УНЧ.
• Серый налет на некоторых выводах процессора OASIS. Окисления между некоторыми выводами.
• Выявлено разрушение пайки выводов процессора OASIS, отсутствие надежного контакта выводов с печатной платой.

На Рисунках 6 и 7 отмечены выявленные проблемные области и элементы на плате усилителя.

Рисунок 6.	Плата усилителя Harman/Becker 7019. Разрушения пайки выводов процессора OASIS, отсутствие надежного контакта выводов с печатной платой.

Рисунок 7.	Плата усилителя Harman/Becker 7019. Указаны места обнаружения окислов на выводах микросхем УНЧ TDA8566 и ЦСП ADSP-21065L.

Принимая во внимание, что блок усилителя имеет негерметичную конструкцию и, на мой взгляд, не очень удачное расположение, можно сделать некоторые выводы:

1. В блок усилителя каким-то образом попала влага (возможно, конденсат)
2. Со временем ухудшается отвод тепла от процессора OASIS, дополнительный нагрев приводит к разрушению пайки выводов процессора к печатной плате и, соответственно, образованию пленки окислов в местах разрушения пайки.

Для устранения замеченных дефектов сначала плата усилителя и выводы элементов были тщательно очищены от окислений и загрязнений. Для пропайки всех элементов использовался столик с нижним подогревом, фен паяльной станции и качественный флюс. Температуру нижнего подогрева установил 350 °С, температура фена также 350 °С. После прогрева платы и элементов каждый вывод процессора дополнительно пропаял паяльником (под микроскопом).

После остывания платы снова проверил все элементы, надежность контакта выводов процессора с контактными площадками процессорной платы была восстановлена, окислы и загрязнения не наблюдались.

Усилитель был собран, на силовые ключи и микросхемы УНЧ нанесена термопаста, термопрокладка на процессор OASIS заменена. После подключения усилителя в бортовую сеть автомобиля и включения головного устройства звук в колонках и сабвуфере появился, искажений и перебоев в работе не выявлено. Двухнедельные испытания усилителя в автомобиле также не выявили проблем.

Загрузки

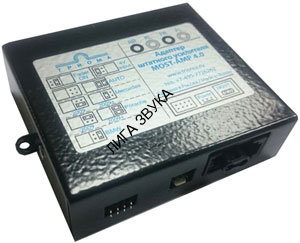

Блок запуска штатного усилителя Porshe Cayenne, Mercedes, BMW Most MB-AM

Адаптер усилителя Most-AM позволяет сохранить в системе автомобиля штатный усилитель и акустику при замене штатного головного аппарата на нештатный в автомобилях Mercedes Benz до и после 2009, W211 и W220, Porsche (до и после 2009 г.в.) , BMW (E-серия — Е60, Е70, Е90 и т.п. , кроме E65 ). При этом полноценно работают — Громкость, Баланс и все частотные регулировки.

Адаптер совместим со следующими моделями автомобилей:

Mercedes B-class	2005-2007
Mercedes C-class	2004-2007
Mercedes CL Class	2005-2006
Mercedes CLK	2005-2009
Mercedes CLS	2004-2007
Mercedes G-class	2005-2009
Mercedes GL-class	2005-2012
Mercedes ML	2005-2011
Mercedes R300	2005-2009
Mercedes R350	2005-2009
Porsche Cayenne	2002-2009
BMW 5 (E60)	2002-2009
BMW 3 (E90)	2005-2009

Адаптер штатного усилителя необходим в том случае, если автомобиль оснащен одной из следующих аудиосистем: Mark Levinson, Bose, Harman Kardon, JBL, Rockford Fosgate.

У автомобилей Mercedes, оснащенных штатным внешним CD-чейнджером и штатной громкой связью, может не запускаться оригинальный усилитель. В этом случае может потребоваться отключение оригинального модуля громкой связи из цепи оптического кольца.

Адаптер позволяет использовать нештатные головные аппараты с различными действующими значениями напряжения на их RCA-выходах — 1V и 4V. Также он может реализовывать псевдорегулировку «Фадер», выполняемую путем измерения уровней сигналов в реальном времени.

На корпусе устройства имеются: разъем MOST, площадка для джамперов, разъем Power и RCA-входы.

Подключение

1) установить джамперы согласно типу штатной системы и выбранным режимам работы (рис.3).

— джампер в позиции «Fader ON» — псевдорегулировка Фадер активирована.

— джампер в позицию «4V input» необходимо установить для головного аппарата с действующим значением напряжения на его RCA-выходах более 3V.

2) подключить кабель питания (рис.1):

— синий провод (Remout) к управляющему выходу устанавливаемой магнитолы.

— красный провод (Battery, +12V) и черный провод (GND) к соответствующим цепям питания автомобиля.

— разъем кабеля питания в разъем «Power» адаптера (рис.3).

3) коннектор MOST с двумя оранжевыми оптическими проводами в разъем «MOST» адаптера.

4) звуковые линии (левый и правый каналы) подключить к RCA-входам адаптера (рис.2):

— в режиме «Fader ON» — две линии передней (FR и FL) и две линии задней (RR и RL) акустики.

— в режиме без псевдофадера достаточно подключить только две линии передней акустики (FR и FL).

Работа устройства

При включении установленного головного аппарата и появлении на его управляющем выходе Remout напряжения адаптер в течение 1-2 секунд инициализирует интерфейс MOST, включает штатный усилитель, устанавливает громкость в оптимальное значение, а регулировки «Высокие», «Низкие», «Баланс» и «Фадер»- в среднее положение. Аналоговый вход контроллера включается на прием внешнего стереосигнала с действующим значением 1 вольт или 4 вольта (в зависимости от наличия джампера в положении «4V input» — см. рис.3).

Таким образом, звуковой сигнал с линейных выходов магнитолы оцифровывается и через оптический интерфейс попадает в штатный усилитель, при этом нормально работают встроенные в магнитолу регулировки: «Громкость», «Высокие», «Низкие», «Баланс».

Если псевдорегулировка «Фадер» не активирована

В этом случае регулировка «Фадер» будет неэффективной (задние и передние динамики будут работать как при среднем положении Фадер). При желании использования этой регулировки следует на входы адаптера Most-AMP подключить RCA-выходы переднего канала, а задние динамики отключить от штатного усилителя и подключить к задним выходам мощности устанавливаемой нештатной магнитолы.

Если псевдорегулировка «Фадер» активирована

Адаптер будет вычислять амплитуды сигналов и определять разницу между уровнями переднего и заднего каналов путем измерений в реальном времени и по этим данным будет определять текущее значение регулировки Фадер. Такой алгоритм имеет ряд особенностей:

— для регулировки используются всего три ступени «вперед» (Front) и три ступени «назад» (Rear).

— регулировка осуществляется с небольшим запаздыванием (примерно 1-2 секунды).

— измерительная часть алгоритма принудительно отключается при малых сигналах (в этом случае сохраняется последнее установленное значение данной регулировки).

Комплект поставки

• Адаптер Most-AM (размеры корпуса — 110*80*27 мм)
• Кабель питания (длина — 0,4 м) — разъем с красным, черным и синим проводами.
• Джамперы (перемычки) — 4 шт.
• Краткая инструкция.

Опционально — коннектор оптического кабеля (необходим только для Mercedes и BMW).

Адаптеры для Mercedes

Компания «Триома» не занимается продажей и ремонтом магнитол. Мы разрабатываем и производим интерфейсные адаптеры.

Тип разъема MOST-25
Автомобили 2003-2015 г.
Audio50aps
Audio50aps_w211_2008
Comand_aps_ntg2
Comand_aps_r171_2006
Comand_aps_x164_2007
Comand_dvd_aps_navi_w164_20
Comand-mcs-usa

1. Для автомобилей с блоком AGW – w211, w220 и т.п. подходит кабель WakeUp.
2. Для автомобилей 2003-2008 подходит USB-адаптер Skif.

Подключаемые адаптеры

Вельвет (Velvet)

Most-TosLink 3.0

Most-RCA 3.0

Most-AMP 4.0
Аксессуары к USB-адаптеру

Коннектор Most

Тип разъема 4+4
Автомобили до 2003

Перед подключением адаптера необходимо проверить — если при нажатии кнопки «CC/CD» на дисплее магнитолы появляется надпись «NO CD» или «KEINE CD», значит функция управления CD-чейнджером в магнитоле активирована. Если такой надписи нет, то нужно обратиться в сервисный центр для активации.

Подключаемые адаптеры

Флиппер-2 модель Multi-Flip (MB_Bosch 4+4)
Аксессуары к USB-адаптеру

1 . Тип разъема MOST-25
Автомобили 2003-2015 г.
2 . Тип разъема 4+4
Автомобили до 2003
