Стабилизатор напряжения Украина-2 СН-315
Украина-2 СН-315 — cтабилизатор напряжения производства СССР, феррорезонасного типа. Выпускался с 1970 года ПО «Запорожтрансформатор» имени В.И.Ленина. Стабилизатор предназначен для питания стабилизированным напряжением 220 В бытовой радио и телевизионной аппаратуры (цветных и черно-белых телевизоров, потребляющих мощность от 142 до 284 Вт. ) при изменениях напряжения в сети от 142 до 284 В. Мощность в нагрузке не должна превышать 315 Вт.
Выполнен в универсальном корпусе, может использоваться как в настенном исполнении, так и в напольном. На стабилизаторе нет кнопки включения, но есть модели с точно таким же наименованием, но несколько иные — с кнопкой включения на верхней крышке. Стабилизатор выпускался до начала 90-х и за это время претерпел изменения в оформлении внешнего вида.
Заказать или купить стабилизатор напряжения Украина-2 СН-315 по цене указанной на сайте, Вы можете по телефону, e-mail или по форме обратной связи.
— не менее 198 В при понижении входного напряжения до 154 В,
частоты до 49,5 Гц и номинальной нагрузке 284 Вт.
— не более 231 В при повышении входного напряжения дл 253 В,
частоты до 50,5 Гц и минимальной нагрузке 142 Вт.
Мощность 0.3 кВА
Тип сети 220v
Принцип работы феррорезонансный
Производитель СССР
Тип крепления настенный/напольный
Пуско-наладка на объекте
Возможен выезд специалиста на установку электроприбора с дополнительным оборудованием на объекте Покупателя. Акт об оказании услуг подписывается после выполнения испытаний в различных режимах работы электроприбора.
По стоимости, срокам пуско-наладки на объекте, Вы можете проконсультироваться у специалистов компании по телефону, e-mail или по форме обратной связи.
Гарантия
Срок гарантийного обслуживания составляет — 12 месяцев со дня продажи. Подробнее»
Предприятие-изготовитель обязуется в течение срока гарантийного обслуживания устранять выявленные дефекты или заменять вышедшие из строя детали за свой счет, при соблюдении Заказчиком ТУ, правил и инструкций по эксплуатации, а также условий транспортировки, хранения и правил монтажа.
Доставка изделий в сервисный центр и возврат из ремонта осуществляется за счет Заказчика. Вместе с изделием для проведения диагностики и ремонта в Сервисный центр сдается паспорт на изделие и Заявка-рекламация, содержащая описание неисправности.
Гарантийный случай
Оборудование принимается на ремонт с заполненным Актом рекламации.
Вы можете предварительно прислать заполненный Акт рекламации специалисту компании по e-mail или по форме обратной связи.
| Опросный лист (260 кб) |
Стабилизатор напряжения ссср что внутри
Добро пожаловать
Мешок — это интернет аукцион, где Вы можете совершать выгодные покупки. Используйте тематические разделы слева или строку поиска сверху.
Хотите узнать больше?
- Как работает аукцион?
- Зачем регистрироваться?
- Как покупать?
- Как продавать?
Принципы работы стабилизаторов напряжения
Стабилизаторы переменного напряжения появились в нашей стране более 80 лет назад. C того момента они претерпели множество изменений и усовершенствований, включая саму технологию, использующуюся для регулировки сетевого напряжения. В нашей статье мы расскажем о том, когда и как появились первые приборы для коррекции напряжения в бытовых электросетях, а также о том, как менялись технологии, лежащие в основе их работы.
Технология стабилизации напряжения, основанная на эффекте феррорезонанса
В 1938 году был изобретен и запатентован феррорезонансный трансформатор (автор Джозеф Сола). Именно это устройство, изначально названное «трансформатор постоянного напряжения», стали впервые использовать для стабилизации параметров электрической энергии, так как оно за счет электромагнитного явления, называемого феррорезонансом, при колебаниях входного напряжения сохраняло неизменным значение выходного. Отметим, что феррорезонансный эффект не регулирует напряжение напрямую, однако при правильном применении позволяет минимизировать влияние первичного (входного) напряжения на вторичное (выходное). Феррорезонансный трансформатор включает в себя две магнитные цепи (обмотки) со слабой связью друг с другом. Магнитопроводы цепей имеют различную магнитную проницаемость, поэтому во время работы выходная цепь находится в режиме постоянного насыщения, а входная, наоборот, не достигает насыщенности. Благодаря этому даже значительные отклонения напряжения на входе не приводят к существенным колебаниям на выходе. Разница между величиной фактически снимаемого с трансформатора напряжения и его номинальным значением обычно не превышает пяти процентов (при соблюдении определённых условий). Феррорезонансные трансформаторы выпускаются по сей день, правда, современные модели из-за высокой цены и некоторых особенностей эксплуатации, практически не используются в качестве стабилизаторов напряжения.
Первые стабилизаторы напряжения в СССР
В нашей стране разработки приборов, обеспечивающих коррекцию переменного напряжения, начались в конце 1950-х годов. Именно тогда возникла потребность в качественном электропитании бытовой техники, начавшей массово появляться в советских квартирах и домах. За основу для первых серийных стабилизаторов отечественные инженеры взяли описанную выше технологию феррорезонанса – она не требовала сложной схемы и, самое главное, полностью удовлетворяла существующие на тот момент требования к качеству электропитания. В широкий обиход советские феррорезонансные стабилизаторы вошли уже в 1960-х годах. Их конструкция включала в себя автотрансформатор, входной и фильтрующий дроссель, а также конденсатор.
Данные изделия не отличались большой мощностью и в основном были рассчитаны на 200-300 Вт. Но этого вполне хватало для питания типичных нагрузок того времени: цветных и чёрно-белых телевизоров, радиоаппаратуры, магнитофонов и измерительных приборов (более мощные трехфазные стабилизаторы использовались для защиты ответственного электрооборудования на промышленных предприятиях). В течение 1960-1970-х годов наибольшее распространение в бытовом секторе получили модели ТСН-170, ФСН-200, СНБ-200, СН-200, УСН-200, ТСН-200 СН-250, СН-315 и СНП-400 (цифра в названии означает выходную мощность устройства). Перечисленные устройства выпускались как в пластиковых, так и металлических корпусах и предназначались для настенного или напольного размещения. Для сети предусматривался выведенный шнур со штепсельной вилкой, для нагрузки – розеточное гнездо. Использовались советские феррорезонансные стабилизаторы в первую очередь для защиты телевизоров от сильно завышенного или заниженного сетевого напряжения: они обеспечивали возможность нормального приема телевизионных передач, сохранность и увеличение срока службы кинескопа, ламп и других элементов телевизионного приёмника. Что касается технических характеристик, то данные изделия в основном были рассчитаны на работу от сети переменного тока с частотой 50 Гц и номинальным напряжением 127 или 220 В. При этом рабочий диапазон входных напряжений составлял 85-140 В (для сети 127 В) и 155-250 В (для сети 220 В). Приборы имели коэффициент полезного действия не менее 80%, не боялись перегрузок и коротких замыканий. Кроме того, феррорезонансные стабилизаторы благодаря отсутствию электромеханических частей имели длительный срок службы. У некоторых пользователей сделанные во времена СССР устройства до сих пор исправно работают! Были у этих стабилизаторов и свои недостатки: постоянный гул при работе (доходил до 32 дБА), существенные искажения формы выходного напряжения, большая зависимость от входной частоты и величины подключённой нагрузки, а также сильное электромагнитное поле, которое при близком расположении к телевизору создавало помехи в его работе.
Отметим, что разработки в области стабилизации сетевого напряжения велись в СССР непрерывно, поэтому параллельно с феррорезонансными стабилизаторами с конвейеров профильных заводов выходили и приборы иных типов. В частности, автотрансформаторные регуляторы моделей АРН-250, АРБ-400 и АТ-2, которые предполагали ручное поддержание выходного напряжения в установленных пределах. Однако ни одна разновидность изделий не получила в советский период такого распространения, как стабилизаторы на базе феррорезонанса. Лишь с начала 90-х годов, когда в нашей стране появляется большое количество требовательной к качеству электропитания зарубежной бытовой техники и электроники, российские производители начинают выпуск стабилизаторов напряжения, в основу которых положены рассмотренные далее технологии.
Стабилизация напряжения с помощью сервопривода
В 1960-х стали активно распространяться сервоприводы – специальные электромоторы, механизм которых мог поворачиваться под разным углом и удерживать необходимое положение. В тех же годах сервопривод начал использоваться и в стабилизаторах напряжения. Так, в 1961 году был запатентован электромеханический стабилизатор, силовая честь которого состояла из регулируемого автотрансформатора, подвижного токосъемного контакта с приводом от двигателя постоянного тока и источника напряжения собственных нужд. Прибор позволял автоматически стабилизировать сетевое напряжение, не искажая при этом форму его кривой.
Сегодня электромеханические стабилизаторы по-прежнему выпускаются и несмотря на разнообразие моделей имеют схожий принцип работы – плата управления сравнивает значение напряжения на входе изделия с установленным образцовым. В случае различия этих двух параметров сервопривод с графитовым ползунком, роликом или щеткой (в зависимости от конкретной модели стабилизатора) перемещается по обмотке автотрансформатора и подключает к цепи количество витков, достаточное для получения выходного напряжения максимально приближенного к эталонной величине. Такой принцип работы сопряжен с существенными недостатками. Речь, в первую очередь, о невысокой скорости срабатывания – сервоприводу при возникновении сетевого отклонения требуется определенное время, чтобы передвинуть токосниматель в необходимое положение. Кроме того, быстрый механический износ подвижных деталей обуславливает необходимость их периодической замены.
Шум при передвижении щеток сервопривода, возможное искрение во время работы и громоздкая конструкция создают дополнительные сложности при бытовой эксплуатации данных устройств. Подробнее об электромеханических стабилизаторах можно узнать в статье «Электромеханические стабилизаторы напряжения».
Релейная технология стабилизации напряжения
Появившееся еще в 19 веке электромеханическое реле – это, наверное, самый распространённый в автоматике элемент. В нашей стране оно сначала применялось в промышленности для управления технологическими процессами, а затем вошло и в состав различной бытовой техники. Разработка в СССР стабилизаторов напряжения, действующих на основе релейного элемента и получивших соответствующее название «релейные», приходится на 1970-е годы. Основные элементы типичного релейного стабилизатора – это автотрансформатор, электронная плата управления и блок силовых реле, каждое из которых по сути представляют собой автоматический выключатель, соединяющий или разъединяющий электрическую цепь под внешним воздействием либо при достижении определенных параметров. Во время работы релейного стабилизатора управляющая плата постоянно контролирует входное напряжение и в случае его отклонения от номинальных показателей подает сигнал на релейный блок. Последующее замыкание (размыкание) определённого реле коммутирует обмотки трансформатора и обеспечивает необходимый для нейтрализации входного искажения коэффициент трансформации. Устройства данного типа имеют повышенную скорость срабатывания, но регулировка сетевого напряжения выполняется ступенчато (не плавно), что сказывается на форме подаваемого на нагрузку сигнала. Кроме того, срабатывание реле всегда сопровождается щелчками, создающими определенный шум во время работы устройства. Подробнее о данном типе стабилизаторов можно узнать в статье «Релейные стабилизаторы напряжения».
Стабилизация напряжения на основе тиристоров и симисторов
Активное проникновение в электротехнику полупроводниковых компонентов нашло своё отражение и в вопросе стабилизации электрической энергии. В конце 1970-х начались разработки стабилизаторов напряжения, работающих на основе тиристоров – полупроводниковых приборов, имеющих два состояния «закрытое» с низкой проводимостью и «открытое» с высокой. Обычно тиристоры используются как силовые ключи в различных электронных устройствах, например, в переключателях скорости электродвигателей, таймерах, диммерах и т.д. Отметим, что тиристоры в зависимости от конструкции могут проводить ток как в одном направлении, так и в двух (приборы второго типа получили название – симисторы). Тиристорные и симисторные стабилизаторы напряжения по принципу своей работы схожи с релейными и отличаются лишь тем, что коммутация обмоток автотрансформатора выполняется не релейными блоками, а электронными, состоящими из тиристоров или симисторов. Применение таких блоков позволяет регулировать напряжение гораздо быстрее, чем с помощью классических электромеханических реле. Другие преимущества данной технологии: абсолютная бесшумность работы и отсутствие требующих технического обслуживания деталей. Сегодня симисторные и тиристорные стабилизаторы являются одними из самых распространённых и популярных, что, однако, не отменяет их главного недостатка – ступенчатого регулирования напряжения (аналогично релейным моделям). Более подробно о тиристорных и симисторных стабилизаторах рассказано в статье «Электронные стабилизаторы напряжения».
Технология двойного преобразования энергии

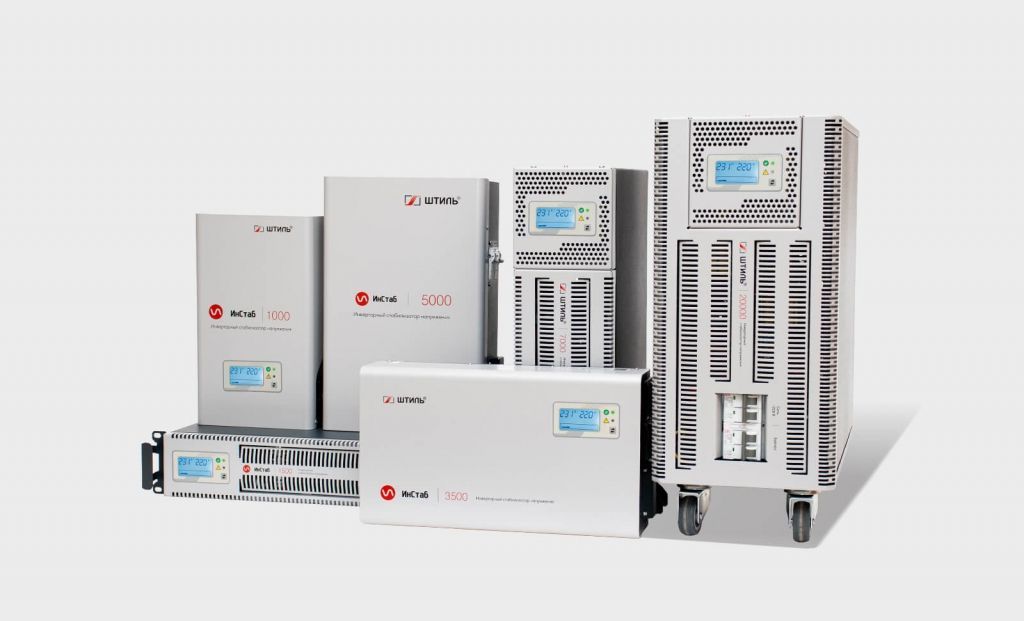

Инверторы и выпрямители – статические преобразователи напряжения, совместное использование которых в 1980-х породило технологию двойного бестрансформаторного преобразования энергии. Данная технология в течение нескольких десятилетий успешно применялась в онлайн ИБП, а в 2015 году была использована и при создании стабилизаторов напряжения нового поколения. Полученные устройства, названые инверторными стабилизаторами, обеспечили непревзойдённые технические характеристики и стали настоящим прорывом в своей отрасли.
Инверторные стабилизаторы избавлены от громоздкого автотрансформатора и каких-либо электромеханических частей, силовая часть приборов состоит исключительно из электронных модулей: выпрямителя, накопительной емкости и инвертора. Работа такого стабилизатора заключается в двукратном преобразовании поступающего на вход напряжения. Сначала оно с помощью выпрямителя преобразуется в постоянное, затем проходит через промежуточную (накопительную) емкость и попадает на инвертор, где снова становится переменным. В итоге на выход устройства подаётся снятое с инвертора напряжение, которое обладает точным значением и синусоидальной формой.
Важно!
Двойное преобразование в инверторных стабилизаторах является штатным рабочим процессом и осуществляется постоянно, а не только в момент отклонения сетевых параметров от нормы. Именно из-за этого данные устройства отличаются мгновенным срабатыванием и бесступенчатой стабилизацией, а генерируемая ими идеальная синусоидальная форма выходного сигнала не зависит от любых колебаний и помех во внешней сети. Кроме того, инверторные стабилизаторы работают в расширенном диапазоне входного напряжения и способны обеспечить эталонную точность стабилизации.
В настоящее время инверторные стабилизаторы удовлетворяют даже самые жесткие требования к качеству электропитания и входят в число наиболее популярных устройств в соответствующем им сегменте рынка. Подробнее об инверторных стабилизаторах читайте в статье «Инверторные стабилизаторы: устройство, принцип работы, преимущества и недостатки».
