Как соединить оптоволоконный кабель своими руками: так можно?

Привет, всем! Сегодня ко мне на почту пришло очень интересное письмо. В нем был только один вопрос: «Как соединить оптоволоконный кабель в домашних условиях своими руками?». Я немного даже опешил от такого вопроса. Дело в том, что подобные вопросы приходят достаточно часто, поэтому я решил написать короткий разбор этого вопроса. Но сначала нужно немного углубиться в теорию передачи данных по оптическому кабелю.

Как передается информация

Общую статью про оптоволокно мы можете прочитать ЗДЕСЬ.

Оптоволокно состоит из центральной жилы и двух оболочек, но нас интересует именно первая оболочка. Первую обычно делают из стекла. Передача данных происходит путем световых пучков. Но встает проблема того, что свет, как и любая другая волна начнет затухать.

Поэтому первая верхняя оболочка должна полностью отражать свет. Использовать зеркала или металлическое напыление дорого, поэтому в свое время был придуман другой способ. Для этого используется отражающий слой с другой плотностью и структурой. Поэтому свет, отражается от данной поверхности и летит дальше.

По сравнению с витой парой – оптоволокно имеет огромное количество преимуществ:

• Передача данных на дальние расстояния;
• Увеличения скорости передачи данных до нескольких Гбит в секунду;
• Защита от внешних факторов: перепада температур, влаги и т.д.
• Свет не подвержен электромагнитному воздействию, в отличие от передачи данных по витой паре.

Подобные кабеля используют для подключения целых домов, а также для прокладывания сетей в крупных городах на большое расстояние. Так как при этом не нужно постоянно устанавливать повторители на расстояние затухания сигнала.

Соединение оптоволокна

И тут сразу же встает вопрос – как соединить оптоволокно. Конечно, соединить его можно и для этого используют несколько способов. Первый с помощью специальных небольших «Пигтейлов» (Pigtail). Для этого берут два конца провода и засовывают внутрь. Внутри уже есть небольшой кусок подобного стекла. Далее идёт сварка с помощью специального оборудования.

Второй способ — это обычная сварка. Для этого случая нужен профессионал, который специализируется на сварке «оптики». Несмотря на очень высокоточную сварочную машину, задача специалиста: точно направить два проводка так, чтобы центральная жила и внешняя отражающая оплетка сварились точно вместе. Нужно понизить шанс потерь сигнала на этом участке.

Если сварка будет не точной или что-то пойдет не так, то на этом участке будет потери сигнала, помехи, скорость будет ниже, а дальность передачи данных будет меньше. При попадании в стекло примесей можно свести на нет хоть какую-то передачу информации, а свет будет почти 100 % тухнуть именно в этом месте.

Теперь надеюсь вы понимаете, что самостоятельно объединить два оптоволоконных кабелей в домашних условиях – невозможно. Потому что даже с высокоточным аппаратом иногда сварка даёт сбои и приходится переделывать.

В качестве дополнительного материала советую прочитать мою статью по «оптике» тут. Там простым языком написано про технологию передачи информации с помощью оптической линии. Также советую прочитать про витую пару, чтобы примерно понимать в чем они различаются.

Как соединить оптоволоконный кабель?

При разговоре о соединении оптического кабеля речь в первую очередь идет о соединении оптических волокон. Их можно соединить при помощи специального аппарата для сварки оптического волокна или механических соединителей.

Сварка оптических волокон даёт меньшие потери при соединении и большую надежность, но требует наличие дорогостоящего оборудования. При использовании механического соединителя оптики потери на соединении больше, но при этом можно обойтись без сварки.

Соединения волокон для защиты от повреждений размещаются в специальных муфтах или оптических кроссах.

Получить необходимые знания и навыки для соединения оптических кабелей можно на курсе «Монтаж и измерения ВОЛС».

Как соединить витую пару — 4 способа

Умение нарастить сетевой кабель самому пригодится, если нужно удлинить или починить шнур, а обращаться к мастеру неохота.

Рассказываем о способах соединения витой пары и даем простые инструкции.

Метод №1: Скручивание проводников

Этот способ заключается в соединении проводников, которые имеют одно назначение, посредством скручивания и дальнейшей изоляции жил. Такой подход используется, когда необходимо распределить шнуры в распаечных коробах, а также при подключении розеток или же выключателей. Применяется он и тогда, когда нужно соединить разорванную электроцепь.

Провода соединяются по той же технологии: четырех или восьмижильный шнур разбирают на проводники, а затем одинаковые жилы соединяют друг с другом.

Стоит отметить, что подобное соединение может повлечь за собой затухание сигнала. Впрочем, этот метод подойдет как временное решение, поскольку провод все же будет работать.

Что понадобится для скрутки:

• стриппер;
• инструмент для удаления оплетки;
• оловянный припой около 0,3-0,5 мм;
• спички;
• термоусадка 1,5 мм до нагревания, после — 0,75 мм;
• изолента.

Теперь займемся собственно скруткой:

1. Зачищаем оба кабеля от наружной изоляции: снять нужно 3-4 см оболочки.
2. Разбираем проводники и зачищаем их. Одинаковые по цвету жилы скручиваем друг с другом.
3. Ровняем кончики.
4. Обматываем припоем.
5. Скрученные концы нагреваем огнем и изолируем их термоусадкой.
6. Выполняем монтаж изоленты.

Если все получится аккуратненько, шнур практически не изменит форму. Это позволит протянуть его через отверстие в стене или же спрятать в плинтус.

Совет: как можно раньше замените полученный кабель целым заводским проводом.

Метод №2: Пайка

Если умеете обращаться с паяльником, этот способ — для вас. Он позволит создать надежное соединение и не менять провод впоследствии.

Для спайки шнуров понадобится стандартный паяльный набор, состоящий из собственно паяльника, припоя, флюса и зачистного инструмента. Также потребуются изоляционные материалы: термоусадочная трубка, изоляционная лента.

Как паять сетевой провод:

1. Снять с отрезков шнура наружную оболочку. Ее можно не только обрезать, а и немного разрезать вдоль и загнуть. Потом изоляцию можно вернуть на место.
2. Разобрать пары жил и зачистить их от изоляции. Сделать это лучше с помощью стриппера, поскольку кусачки или нож могут повредить проводники.
3. Скрутить пары одинаковых жил обоих шнуров, ориентируясь на цвет изоляции, и срезать лишнее.
4. Спаять скрученные жилы: нагреть, равномерно нанести припой по месту, где была выполнена скрутка.
5. Каждый спаянный провод заизолировать по отдельности, а потом — все вместе: участок коммутации хорошенько обматываем изолентой. Оголенных зон быть не должно.

Важно! Соединенные таким способом кабели нельзя размещать в сырых помещениях, и уж тем более на улице. Если этого не избежать, следует по-максимуму герметизировать место спайки, воспользовавшись полимерным гибким рукавом.

Метод №3: Соединение с помощью клеммы

В электрике, как слаботочной, так и силовой, используются специальные клеммы — скотчлоки, с помощью которых соединяют шнуры друг с другом. Такие аксессуары представляют собой изделия, выполненные из пластика, и оснащенные контактами из металла.

Материал приспособлений не повреждается растворителями. Внутри свободное пространство клемм заполнено гелем. Он защищает контакты от влаги.

Главное достоинство скотчлоков заключается в экономии времени: не нужно зачищать провода, обматывать место коммутации изолентой. Однако это касается только тех шнуров, которые будут располагаться в плинтусе, стене или коробе.

• Снять верхнюю оплетку с обоих концов кабеля.
• Подготовить проводники к обжимке, разложив жилы.
• Установить клеммы.
• Поочередно обжать все жилы.

Полученное соединение будет похоже на гирлянду, поскольку скотч-локи будут торчать, а компактно спрятать их не получится. Однако за герметичность переживать не придется: хотя выглядеть коммутация будет неаккуратно, надежности хватит. Но стоит учитывать, что работать такой провод будет так же, как и восстановленный посредством скрутки.

Метод №4: Соединитель

Существует простой способ, заключающийся в использовании специального устройства — адаптера, выполненного в виде компактной коробочки. Такие аксессуары стоят недорого, отличаются простотой в применении.

Для использования переходников есть условие: чтобы скрепить два отрезка шнура, необходимы не только адаптеры, а и коннекторы: компьютерные вилки для выполнения коммутации. Другими словами, такой метод можно применять только с опрессованными шнурами.

Кабель обжимается коннекторами по прямой или же перекрестной схеме соединения внутренних жил. Выбирать схему следует, основываясь на назначении проводов.

Сделать провод длиннее, используя соединители rj-45, нетрудно: в порты, которые расположены по обеим сторонам приспособления, необходимо вставить коннекторы наших патч-кордов.

Примечание: существуют и специальные сращиватели витой пары, которые напоминают вышеуказанные переходники. Однако тут необходимо заделывать проводники в переходник с помощью специального инструмента. Так что потребуются навыки.

Нарастить интернет-кабель можно несколькими способами. Скрутка и клеммы — довольно простые, однако, являются скорее временным решением проблемы. Пайка — очень надежный метод, который впрочем требует навыков использования паяльника. А вот применение соединителей представляет собой весьма простой способ.

Как соединить порванное оптоволокно через ваго

Производством из пластика компания «Гип-Реформа» начала заниматься в прошлом году и пока работает в двух регионах: Амурской области и Пермском крае. В Благовещенске производство запустилось 1,5 месяца назад.

Пластиковые отходы предприятие получает и от жителей, и по закупке. Основное сырье — вторичный пластик 2-го и 4-го типов. Это канистры, пакеты и флаконы от бытовой химии. Самым лучшим сырьем считается аграрная тара из-под гербицидов.

В ассортименте пока только прямоугольная урна и два вида лавочек. Скамья-диван была впервые сделана в Перми, а обычную лавочку со спинкой презентовали в Приамурье.

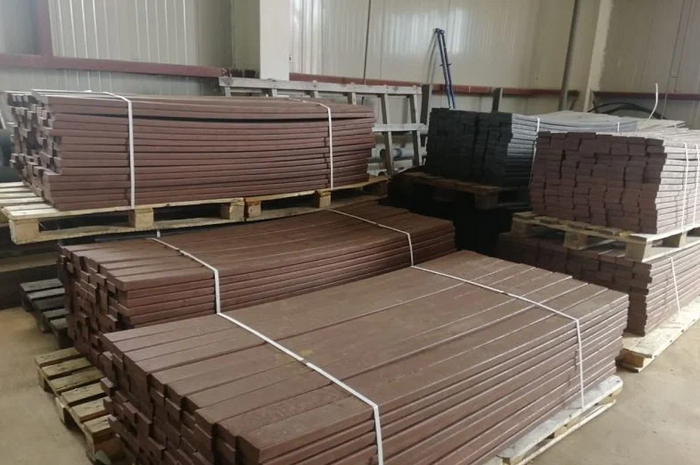

Всю мебель собирают из ламелей — двухметровых 10-килограммовых пластин. На 30% ламель состоит из пластика, 70% — просеянный речной песок. Переработка происходит здесь же, на месте.

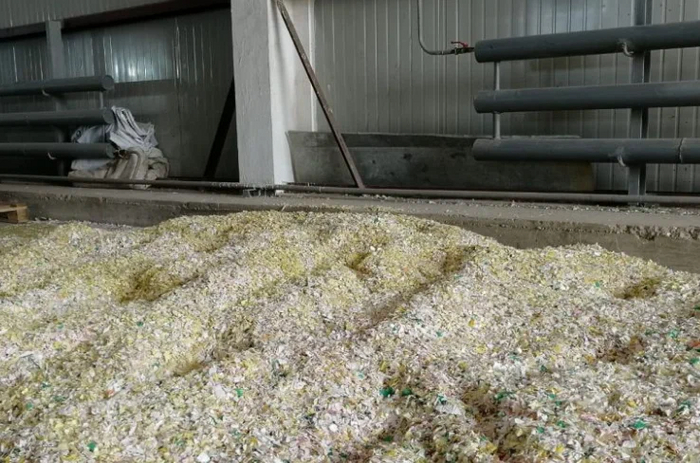

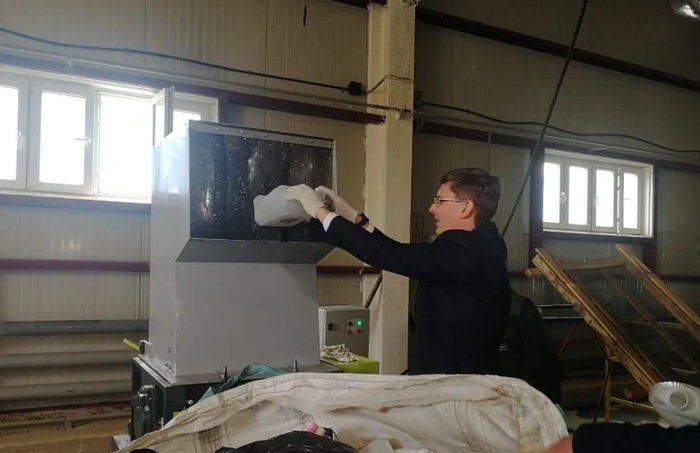

Первый этап — дробление пластика. Бутылки и канистры закидывают в шредер для полимерных отходов и на выходе получают тысячи мелких разноцветных кусочков. Затем дробленые полимеры, песок и красящий пигмент помещают в смеситель.

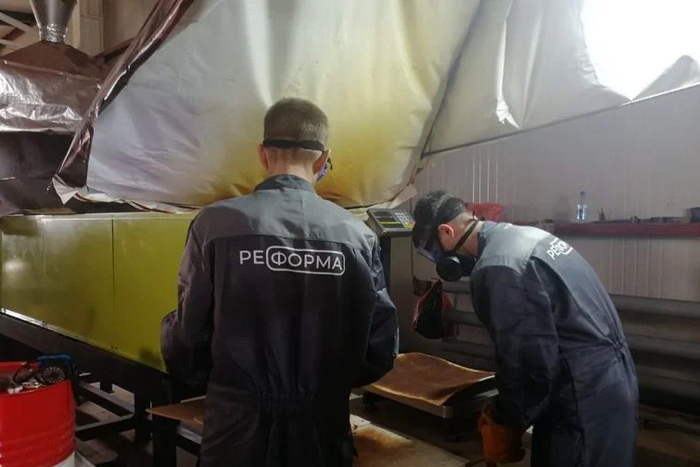

На следующем этапе получившийся премикс загружают в плавильно-нагревательный аппарат — экструдер. Из него непосредственно выходит сырье. Горячие куски закладывают в формы и под давлением 160 тонн с помощью гидравлического пресса формируют будущие ламели.

Стоят изделия из вторсырья дороже, чем из дерева. По при этом они влагостойкие, не гниют, не горят, не мерзнут, не подвержены воздействию ультрафиолета. Продукция вся антивандальная — ее не сломать, а все хулиганские надписи легко оттираются растворителем.

Показать полностью 5
1 год назад

Мокрица (слизень) из пивных бутылок⁠ ⁠

Получается прикольная антистресс игрушка, а материал пивных бутылок блестит и играет красками.

Для фото использовал напечатанные держатели фона, см пост Простая мини фото студия из бутылок на 3D Принтере

Такая как на видео печатается 10 часов, масштаб модели 150%

-Принтер Ender 3

-Высота слоя 0.16 мм

-Заполнение гироид 15%

-Температура: Сопло 275, стол 85 градусов.

-Скорость печати 40мм/c

Показать полностью 4 1
Поддержать
1 год назад

В ОАЭ открыли первый завод «Энергия из отходов»⁠ ⁠

Предприятие в Шардже будет перерабатывать 300 000 тонн отходов со свалок ежегодно, производя 30 мегаватт электроэнергии.

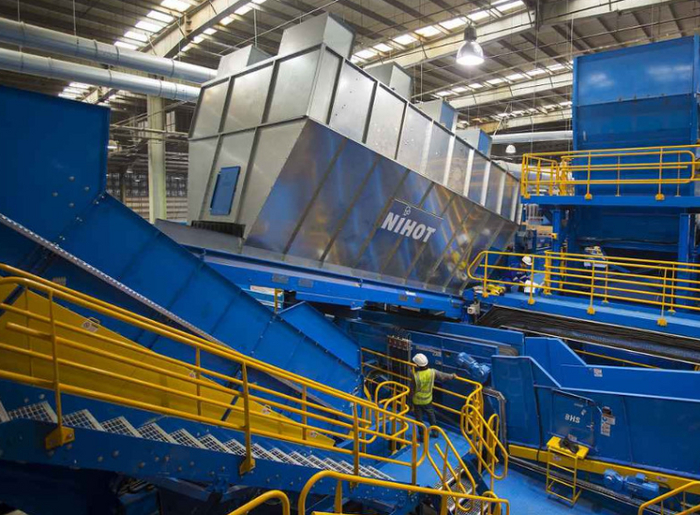

Компания Emirates Waste to Energy, совместно с BEEAH и Masdar объявила об открытии завода «Энергия из отходов» в Шардже.

Завод по энергоутилизации будет ежегодно перерабатывать 300 000 тонн отходов со свалок. Он позволит Шардже увеличить нынешний уровень утилизации с 76 до 100%, что сделает его первым городом с нулевым уровнем отходов на Ближнем Востоке.

Сжигаемые отходы будут производить 30 МВт низкоуглеродной электроэнергии, достаточной для питания 28 000 домов, что сэкономит 45 млн м3 природного газа в год.

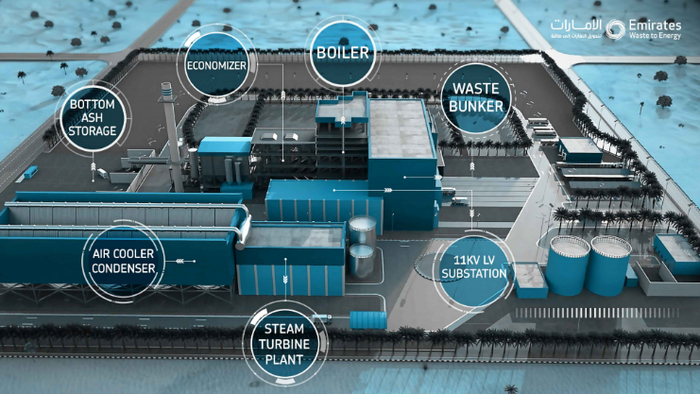

Завод работает путем утилизации неперерабатываемых отходов при высоких температурах, а полученное тепло отправляется в котел. Затем он производит пар, который приводит в действие турбину для производства электроэнергии. Образующийся в процессе зольный остаток собирают для извлечения металлов и материалов, которые можно использовать в строительстве и дорожных работах. Летучая зола также собирается и перерабатывается отдельно.
