С какой стороны подключается кондиционер внутренний блок

Как выбрать места размещения блоков сплит-системы

Особенности подключение внутреннего блока к межблочной трассе

Внутренний блок подключается к межблочной трассе с помощью двух медных трубок длиной около 30 см со штуцерными (резьбовыми) соединителями, которые расположены с задней стороны блока. У всех бытовых эти трубки выводятся справа (если смотреть на блок с лицевой стороны) и могут изгибаться таким образом, чтобы вывести трассу справа, слева или снизу блока. На иллюстрации стрелками показаны места расположения заглушек, через которые можно вывести трассу из внутреннего блока (в некоторых моделях снизу может быть только одна заглушка – под трассой). Для того чтобы в будущем внутренний блок можно было демонтировать (например, в случае поломки кондиционера), необходимо обеспечить доступ к месту соединения трубок с межблочной трассой, то есть место соединения нельзя замуровывать в стене. Если трасса будет выходить с правой стороны блока, то место соединения окажется за пределами корпуса кондиционера, и в таком случае этот участок трассы можно только закрыть декоративным коробом, а в штроб (углубление в стене) прятать нельзя. Далее мы рассмотрим распространенные варианты расположения внутреннего блока, иллюстрирующие описанную конструктивную особенность, а также типовые варианты размещения внешнего блока.

Внутренний блок расположен слева от внешней стены

Когда внутренний блок расположен слева от внешней стены, коммуникации выводятся через правую сторону блока и место соединений оказывается на расстоянии 20–30 см от правого края кондиционера. Поскольку к месту соединения необходим доступ, то, блок нельзя располагать слишком близко к отверстию в стене, так как в этом случае коммуникации окажутся внутри отверстия, этот участок трассы нельзя прятать в штроб.

Внутренний блок расположен справа от внешней стены

Если внутренний блок будет расположен справа от внешней стены, то место соединений окажется спрятанным за внутренним блоком, поэтому при таком размещении никаких ограничений на расположение трассы нет.

Размещение внешнего блока

Внешний блок чаще всего размещается под открывающейся створкой окна – это позволяет установить и в дальнейшем обслуживать кондиционер без привлечения промышленного альпиниста.

Мы рассмотрели наиболее распространенные варианты размещения блоков . Надеемся, что теперь вы и сами сможете выбрать подходящие места размещения оборудования и коммуникаций с учетом особенностей подключения кондиционера к трассе.

Монтаж внешнего блока при наличии широкого оконного отлива

Широкий оконный отлив (козырек) может помешать установке наружного блока через окно. Чаще всего такая ситуация возникает на застекленных балконах, когда плоскость остекления вынесена за границы балкона Монтаж наружного блока в этом случае потребует привлечения промышленного альпиниста и обойдется тысячи рублей дороже. При наличии такого остекления нужно либо выбрать другое место установки наружного блока, либо запланировать дополнительные расходы на нестандартный монтаж.

Прокладка трассы при наличии длинной лоджии

Если вдоль квартиры расположена длинная лоджия, то возможна ситуация, когда трассу придется прокладывать по ее полу. Связано это с тем, что вместе с трассой прокладывается дренажный шланг, по которому из внутреннего блока стекает конденсат. Этот шланг не может иметь участков, направленных вверх, поэтому его нельзя проложить по потолку. Если на лоджии нет перегородки, вдоль которой можно проложить трассу, то дренажный шланг придется прокладывать по полу или, при наличии деревянного настила, – под полом.

Выбор места размещения внутреннего блока

Воздух на выходе из кондиционера имеет температуру около 10°С, поэтому необходимо тщательно выбирать место установки внутреннего блока, чтобы прямой поток холодного воздуха не попадал на людей. В режиме охлаждения жалюзи кондиционера направляют воздушный поток горизонтально вдоль потолка. Таким образом, наиболее комфортные условия будут сбоку от внутреннего блока или прямо под ним (заметим, что с помощью вертикальных жалюзи можно в некоторых пределах отрегулировать направление потока по горизонтали, сместив его вправо или влево от кондиционера). А вот устанавливать кондиционер напротив рабочего места или изголовья кровати не рекомендуется. Лучше установить его так, как показано на рисунке – в этом случае воздушный поток будет проходить над кроватью и не попадет на людей.

Монтаж кондиционеров

Дополнительную информация о монтаже кондиционеров, его стоимости и особенностях вы можете найти на странице Установка кондиционеров (в разделе Услуги).

С какой стороны подключается кондиционер внутренний блок

Всем известно, что самый лучший способ защитить помещение от жаркой погоды — установка кондиционера. Современные сплит-системы представляют собой два блока — внешний и внутренний. Также встречаются мульти-сплит-системы, когда один внешний блок подключается к нескольким внутренним.

В наружном блоке происходит конденсация воздуха, во внутреннем — испарение. Блоки соединены между собой трубкой, содержащей фреон. Отведение влаги осуществляется дренажной трубкой, которая в идеале должна подсоединяться к канализации. Несмотря на многообразие сплит-систем, обычно подключение блоков кондиционера происходит по одному принципу.

Монтаж внешнего блока

Первым делом устанавливается внешний блок. Необходимо обеспечить надёжный крепёж блока к стене. Как правило, внешний блок имеет вес 10—15 кг. Не рекомендуется крепление кондиционера к стенам из газобетонных блоков. Если блок монтируется на вентилируемый фасад, то нужно учитывать, что при работе сплит-системы может появляться вибрация. При правильной установке кондиционер создаёт шум 25—30 Дб, с которым легко справляются пластиковые окна.

Анкерными болтами предварительно к стене крепятся кронштейны. Затем на них устанавливают внешний блок. Также в стене необходимо просверлить сквозное отверстие (80 мм) для трубки. Разумеется, монтаж внешнего блока сопряжён с риском высотных работ, поэтому все действия должны производиться с наличием страховки.

Устанавливать внешний блок необходимо максимально горизонтально, чтобы не нGjарушалась циркуляция фреона. Между блоком и стеной здания надо сделать зазор не менее 10 см, чтобы компрессор обдувался в достаточной степени с различных сторон. Установленный блок должен крепиться в таком месте, чтобы не загораживать окна, в том числа и соседские. К тому же необходимо по возможности обеспечить защиту компрессора от атмосферных осадков. Если вы живёте на верхних этажах, то можно задуматься об установке блока на крыше. Но важно помнить, что длина трубки не должна превышать 15—20 метров. Если это не соблюсти, то может наблюдаться большая потеря холода.

Установка внутреннего блока

Непосредственно в помещении устанавливается внутренний блок. Его нельзя крепить за шторами, над радиаторами отопления. Сначала на стену устанавливается монтажная пластина, которая должна отстоять от потолка не менее 10 см, от стены — не менее 5 см. Далее на пластину вешается сам блок.

Подключение внутреннего блока кондиционера должно производиться к проводке с сечением жил проводов не менее 1.5 кв. мм. Схема подключения кондиционера может быть как однофазной, так и трёхфазной. Для подключения внутреннего блока рекомендуется использовать отдельную линию проводки с автоматом выключения. Если установка кондиционера производится вместе с ремонтом, то предпочтительнее вариант вывода кабеля на электрический щиток. Однако также применяется электрическая схема подключения кондиционера, при которой питание происходит через розетку. Потребление энергии бытовых сплит-систем составляет от 2 кВт.

Для подключения внешнего блока к внутреннему медные трубки необходимо делать с запасом около 1 метра. Гибка трубок осуществляется специальным инструментом, чтобы избежать вмятин и трещин на металле. Для теплоизоляции трубок используют пенополиуретановые шланги. Затем на концы необходимо надеть резьбовые фланцы. После делается развальцовка. Далее трубки поочерёдно крепятся к соответствующим штуцерам. К патрубку отвода влаги подсоединяют пластиковую трубку с армированным корпусом. Все трубки и кабель прокладываются в штробу на стене и заливаются монтажной пеной или силиконом.

Частая ошибка при установке внутреннего блока и прокладке магистрали — повреждение электропроводки. Таким образом, это стоит помнить и избегать при монтаже.

• Вакуумирование кондиционера (сплит-систем)
• Основные принципы высококачественного обслуживания кондиционеров.
• Что делать, если не работает пульт от кондиционера
• Что необходимо знать об установке кондиционера
• Из чего состоит кондиционер
• Как ремонтируют кондиционеры Panasonic
• Выбор кондиционера
• Почему шумит кондиционер в квартире
• Вредны ли кондиционеры для здоровья
• Причины поломок кондиционеров
• Установка бытовых кондиционеров
• Установка канального кондиционера
• Установка кассетного кондиционера
• Установка кондиционеров в офис
• Мультизональные системы кондиционирования КХ6
• Поговорим о наиболее распространенных и значимых функциях сегодняшних сплит-систем.
• Установка и ремонт кондиционеров Mitsubishi
• Установка кондиционера на балконе
• Антибактериальная обработка и чистка кондиционера
• Нюансы обслуживания кондиционеров
• Почему стоит заключить договор на обслуживание кондиционера
• Перечень работ по обслуживанию кондиционеров
• Безопасность озонового слоя с R410а
• Обслуживание холодильного оборудования
• MDV – профессиональное климатическое оборудование
• Признаки утечки фреона у кондиционера и ее предупреждение
• Проводим профилактику настенно-потолочного кондиционера
• Гарантийный ремонт кондиционеров в нашем сервисном центре.
• Активное и пассивное охлаждение помещений тепловыми насосами
• Ремонт фреоновых трасс кондиционеров
• Почему вибрируют внутренний и внешний блок в кондиционере
• Щелкает в кондиционере или постукивает
• Частые неисправности сплит-систем
• Мигает светодиод на кондиционере? Значит с ним что-то не в порядке.
• Неприятный запах из кондиционера
• Плесень на кондиционере
• Для чего нужна опрессовка кондиционера азотом
• Плазменный фильтр в кондиционере
• Как очистить кондиционер от пыли
• Грибок в кондиционере
• Почему Ваш кондиционер не охлаждает
• Что делать, если стал обмерзать кондиционер
• Кондиционер не включается — основные причины поломок
• Что делать, если сломался кондиционер
• Из кондиционера дует теплом — что делать
• Как почистить фильтр в кондиционере
• Как заправляют кондиционер фреоном
• Подключение кондиционера: схема и особенности
• Что такое плазменная очистка воздуха в кондиционере
• Крепление внутреннего блока кондиционера
• Сифоны для кондиционеров – о них
• Современный кондиционер на страже приятного и безвредного микроклимата
• Инверторные кондиционеры — принцип работы, отличия от обычных установок, выбор, производители
• Ремонт кондиционеров в офисе
• Вентиляционные системы: виды и уровень эффективности
• Замерзает испаритель кондиционера
• Для чего нужна заправка кондиционера фреоном?
• Пока гром не грянет, или зачем кондиционеру сервисное обслуживание?
• Чистка кондиционеров

Существуют ли модели кондиционеров, вывод трубы у которых с правой стороны?

Если имеются ввиду внутренние блоки настенного типа, то у известных нам моделей трубы подключаются всегда слева сзади (если смотреть на блок спереди, с фронтальной стороны). Но корпус внутреннего блока позволяет подвести к нему трассу и слева, и справа, и снизу. В случае, если трасса не заложена в штробу.

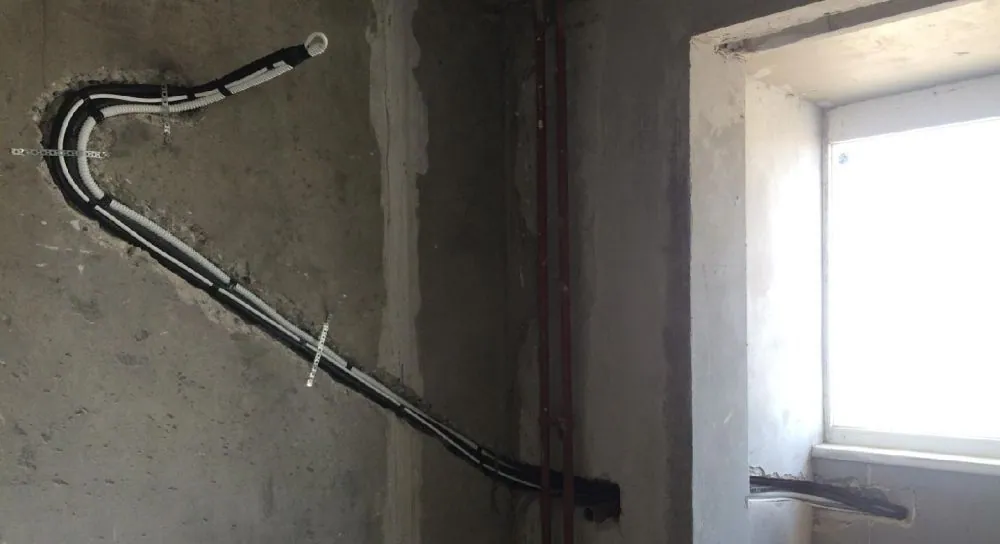

Если же трасса была заложена в штробу и выведена слишком близко к правой стене без учета «особенностей» монтажа кондиционеров, то, скорее всего, придется перекладывать коммуникации. Даже если снаружи стены осталось достаточно длины труб, чтобы подвести их к левой стороне блока, такой резкий перегиб труб может существенно ухудшить работу кондиционера, не говоря о дренаже.

Правильный способ подведения коммуникаций к внутреннему блоку сплит-системы, который монтируется у правой стены, показан на фото:

В таком случае не возникает изломов, и дренаж, и фреонопровод работают надежно.

Внешний и внутренний блоки кондиционера

Бытовые сплит-системы – неотъемлемый атрибут жизни современного человека. Они помогают как бороться с летней жарой, так и согреваться в период межсезонья или даже зимой (в зависимости от модели). Большинство моделей обладают рядом дополнительных режимов и могут эффективно применяться в помещениях любого типа. Состоят такие устройства из двух частей – внешнего и внутреннего блоков.

Рассмотрим подробнее, какими бывают сплит-системы, как устроены, как правильно их установить и подключить, на что следует обратить внимание при выборе.

Разновидности сплит-систем

Современные кондиционеры – это сложные устройства, обладающие большим количеством дополнительных опций и способные работать в нескольких режимах. Система в стандартном исполнении включает в себя два блока – внешний, устанавливаемый со стороны улицы на стене здания, на земле или на крыше, и внутренний, монтируемый в обслуживаемом помещении (жилой комнате).

Эти два блока соединены между собой медными трубопроводами, создающими замкнутый герметичный холодильный контур. Такие трубы обязательно должны быть теплоизолированными. Вместе с трубопроводами могут быть проложены и другие элементы системы кондиционирования – электрические кабели или трубопроводы системы дренажа.

Кондиционеры, состоящие из блоков, разделенных трубопроводами и находящихся в различных помещениях, называются сплит-системами. В зависимости от производительности их можно поделить на три группы:

• бытовые сплит-системы – мощностью от 2 кВт до 10 кВт;
• полупромышленные сплит-системы – мощностью от 3,2 кВт до 26 кВт (сплит-системы, мульти-сплит-системы, мультизональные);
• промышленные кондиционеры – мощностью от 16 кВт и выше (шкафные кондиционеры, высоконапорные канальные сплит-системы, мультизональные системы).

Это достаточно условное деление. Так, например, оборудование из полупромышленной группы имеет в своем составе системы с производительностью, схожей с оборудованием из бытовой группы.

Так как любой кондиционер, в первую очередь, это холодильная машина с компрессором, приводимым в движение электродвигателем, то принцип его работы схож с работой холодильного контура холодильника или холодильного прилавка. Основное же отличие в том, что сплит-система работает на охлаждение при температуре воздуха в помещении не ниже +18 °C, а в некоторых моделях – не ниже +16 °C, и испаритель кондиционера принудительно продувается большим объемом воздуха при помощи вентилятора.

Требования для эффективной работы сплит-системы

Для эффективной, долгой и надежной работы кондиционера при его установке следует соблюдать некоторые правила. Вот список самых основных:

• необходимо точно рассчитать все теплопритоки в помещение с учетом особенностей пространства (для этого лучше обратиться к специалистам);
• нужно согласовать с монтажниками правильное место для расположения внутреннего и внешнего блоков;
• монтажные работы по установке следует доверять исключительно сертифицированным специалистам.

Кроме того, есть ряд ограничений по установке и использованию кондиционера:

• нельзя устанавливать внутренний блок непосредственно возле предметов, выделяющих тепло;
• нельзя ставить какие-либо предметы на внешний и внутренний блоки;
• нельзя ограничивать свободный поток воздуха к обоим блокам;
• не следует включать в работу кондиционер в сильно загрязненных и пыльных помещениях.

Устройство и принцип действия сплит-систем

С технической точки зрения состав холодильного контура у бытовых, полупромышленных и промышленных сплит-систем мало чем отличается. Однако, чем выше производительность кондиционера, тем больше он в себя включает вспомогательных элементов, отвечающих за безопасность, надежность и эффективность его работы. К таким элементам относятся – маслоотделитель, маслосборник, линейный ресивер, отделитель жидкости, индикатор влажности, соленоидные и запорные вентили, холодильные фильтры и т.д.

В базовой комплектации в состав холодильного контура сплит-системы входят: компрессор, конденсатор, дросселирующее устройство и испаритель. Именно эти четыре элемента участвуют во всех рабочих процессах кондиционера.

Компрессор отвечает за циркуляцию, сжатие и нагнетание холодильного агента из испарителя в конденсатор. Независимо от типа компрессора холодильный агент должен в него поступать и выходить из него в газообразном состоянии.

Сжатый хладагент в газовой фазе с температурой 65-100 °C из компрессора под большим давлением поступает в теплообменник конденсатора. В современных моделях, как правило, используются конденсаторы воздушного охлаждения, в которых горячий холодильный агент, проходя по трубкам теплообменника, обдувается воздухом. Для увеличения теплоотдачи воздух принудительно продувается вентиляторами. В результате теплообмена температура холодильного агента постепенно снижается до 30-40 °C, а его агрегатное состояние меняется от парообразного на входе в конденсатор до полностью жидкого на выходе из него. Именно в жидком состоянии хладагент поступает в дросселирующее устройство.

В качестве дросселирующих устройств могут применяться несколько видов оборудования: в бытовых сплит-системах – капиллярная трубка, в полупромышленных – капиллярная трубка или терморегулирующий вентиль (ТРВ), в промышленных – ТРВ или электронный терморегулирующий вентиль. На выходе из дросселирующего устройства происходит резкое понижение давления хладагента и уменьшение его температуры до уровня не ниже 0 °C (в исключительных случаях – до минус 5 °C). В процессе дросселирования происходит превращение части жидкого хладагента в парообразный, его доля может составлять от 5 до 15%.

Именно такая парожидкостная смесь хладагента низкой температуры поступает в последний основной элемент холодильного контура – в теплообменник испарителя. Он, в отличие от всех предшествующих элементов, располагается во внутреннем блоке сплит-системы, чаще всего – непосредственно в обслуживаемом помещении. В теплообменнике испарителя холодильный агент, протекая по трубкам, вступает в теплообмен с воздухом из помещения, который также нагнетается вентилятором. Воздух охлаждается и поступает обратно в помещение, а холодильный агент нагревается и превращается в пар. Этот процесс называется кипением холодильного агента. В полностью газообразном состоянии он направляется в компрессор, и цикл работы сплит-системы повторяется.

Как уже было сказано выше, все элементы кондиционера соединены между собой медными трубопроводами, образующими герметичный холодильный контур.

Элементы внешнего блока

Большинство элементов, входящих в состав сплит-системы, располагаются во внешнем блоке устройства. К ним относятся:

• корпус наружного блока, защищающий детали, расположенные внутри, от поломок и внешних воздействий;
• защитная решетка корпуса, обеспечивающая защиту теплообменника от повреждений;
• компрессор, отвечающий за сжатие холодильного агента для постоянной циркуляции холодильного агента;
• теплообменник конденсатора, необходимый для того, чтобы холодильный агент, проходя по трубкам теплообменника конденсатора, охлаждался и конденсировался;
• вентилятор, обдувающий теплообменник конденсатора наружным воздухом для лучшего теплообмена с холодильным агентом;
• дросселирующее устройство, используемое для понижения давления и температуры холодильного агента;
• отделитель жидкости, позволяющий избежать попадания жидкого хладагента в компрессор, за счет отделения жидкого холодильного агента от газообразного и подачи последнего в компрессор;
• четырехходовой вентиль, обеспечивающий изменение направления движения хладагента для переключения с охлаждения на обогрев, или наоборот (имеется только в кондиционерах, которые поддерживают оба режима);
• фильтр(ы) для очистки циркулирующего холодильного агента от возможных мелких и крупных загрязнений;
• обратные клапаны, предотвращающие перетекание хладагента в обратном направлении в случае остановки работы компрессора;
• запорные вентили, которые впаиваются во входной и выходной патрубок в наружном блоке на выходе из корпуса; они служат для перекрытия патрубков с холодильным агентом в случае монтажа/демонтажа сплит-системы;
• плата управления для контроля над работой сплит-системы и управлением оттайкой в режиме теплового насоса;
• датчики температуры, измеряющие температуру воздуха перед теплообменником конденсатора или другие температуры холодильного контура.

Элементы внутреннего блока

Во внутреннем блоке в основном расположены элементы, создающие минимальное количество шума, за счет чего обеспечивается больший комфорт пользователей. К таким элементам относятся:

• корпус наружного блока со встроенной пластиковой решеткой, который служит для защиты деталей, расположенных внутри, от поломок и внешних воздействий;
• теплообменник испарителя, необходимый для того, чтобы холодильный агент, проходя по трубкам теплообменника испарителя, испарялся и охлаждал воздух в помещении;
• вентилятор, обдувающий теплообменник испарителя воздухом для лучшего теплообмена с холодильным агентом;
• фильтр(ы) для очистки циркулирующего воздуха от мелких и крупных загрязнений, а также для защиты теплообменника испарителя от загрязнений;
• плата системы автоматики, обеспечивающая контроль над работой сплит-системы;
• датчики температуры для замера температуры воздуха перед теплообменником испарителя или других температур в области испарителя.

Типы внутренних блоков по расположению

У бытовых сплит-систем внутренний блок, как правило, всегда монтируется на стене.

Внутренние блоки полупромышленной сплит-системы в зависимости от производительности и назначения оборудования, могут предусматривать иные способы монтажа. По этой причине они делятся на несколько типов:

• настенные – имеют свой пластиковый дизайнерский корпус и монтируются на стену – применяются чаще всего в квартирах;
• кассетные – располагаются между строительным и подвесным потолком, при этом пластиковая дизайнерская крышка закрывает основной корпус и крепится в уровень с подвесным потолком – востребованы в коммерческих помещениях с невысокими потолками;
• канальные – располагаются между строительным и подвесным потолком корпус, а воздух для охлаждения поступает и выходит из блока по воздуховодам – применяются в основном офисах, кафе или ресторанах с высокими потолками;
• подвесные, они же напольно-подпотолочные или консольные, – имеют свой пластиковый дизайнерский корпус и монтируются на стену или под потолок – применяются, как правило, в коммерческих помещениях с высокими потолками;
• шкафные – имеют свой пластиковый дизайнерский корпус и устанавливаются на полу, создавая поток холодного воздуха в помещение из верхней части блока – применяются в ресторанах, на складах или в других помещениях, где требуется сильный локализованный поток воздуха.

Как установить внешний блок

Для правильной и эффективной работы сплит-системы при установке внешнего блока следует соблюдать ряд требований:

1. В зависимости от производительности внешний блок может иметь разные габариты, но независимо от этих значений при его монтаже на стену нужно использовать кронштейны. Эти кронштейны надежно крепятся к стене. А на них, в свою очередь, устанавливается наружный блок.
2. Для обеспечения свободного поступления воздуха, важно, чтобы расстояние от задней панели блока до стены было достаточным для свободного воздухообмена и циркуляции.
3. Если вес внешнего блока большой, то его можно разместить на крыше или на земле. В этом случае также сам блок устанавливается на раме, а рама крепится к бетонному основанию. При таком креплении между блоком и рамой должны быть использованы виброизоляторы, позволяющие снизить передачу вибрации на строительные конструкции вследствие работы компрессора или вентилятора.
4. При установке блока на земле или на небольшом расстоянии от нее, рекомендуется ограничить доступ к устройству специальной заградительной сеткой.
5. Для удобства обслуживания должна быть предусмотрена возможность свободного доступа к блоку.

Ошибки, допускаемые при установке внешнего блока

Можно выделить несколько наиболее часто возникающих ошибок при установке внешнего блока:

1. Нарушение технических характеристик, соответствующих данному типу кондиционера: несоответствие диаметра присоединительных патрубков, фактической длины трасс или перепада высот между внутренним и внешним блоками.
2. Установка внешнего блока в закрытом помещении или на лоджиях, где нет достаточных условий для воздухообмена и отвода тепла.
3. Некачественное соединение трубопроводов (вальцовка), приводящее к возникновению утечки хладагента
4. Нарушения в прокладке дренажного трубопровода

Самый простой способ избежать каких-либо ошибок при монтаже сплит-системы – обратиться к сертифицированным специалистам.

Как установить внутренний блок

При установке внутреннего блока также необходимо следовать определенным рекомендациям:

1. Внутренний блок лучше устанавливать в помещении как можно выше от пола (если это настенный блок), но с минимальным расстоянием до потолка – 15 см.
2. Дренажный трубопровод должен иметь уклон как минимум 1 сантиметр на 1 метр длины трубопровода.
