Такой вопрос, возможно ли сделать так чтобы датчик реагировал на движение максимум в полуметре от него. Допустим висит на стене, если зайти в комнату то ему всё равно, а если подойти вплотную то чтобы реагировал.
Руководствуясь мыслями о Photoshop, яркости и контрастности, приходит идея уменьшить ток через излучатель. Но это повлияет на «яркость», а может быть мне нужно воздействовать на «контрастность». Поэтому — существуют ли датчики, у которых регулируется уровень усиления или что-то в этом духе? Как правильно?
- Войдите на сайт для отправки комментариев
Как уменьшить срабатывания функции обнаружение движения из-за дождя, снега или насекомых
Используя функцию обнаружения движения на наружной камере, вы можете получать множество нежелательных уведомлений и записей из за дождя, снега или насекомых. Это с большей вероятностью произойдет, когда камера находится в режиме ночного видения с включенной подсветкой.
Обнаружение движения, как и следует из его названия, будет обнаруживать большинство движений от всех видов объектов, а не только от человеческого тела.
Как работает обнаружение движения?
Прежде чем пытаться уменьшить количество нежелательных обнаружений, нам нужно знать, как работает обнаружение движения камеры.
Основной механизм обнаружения камеры основан на изменениях изображения между различными кадрами. Кадр — это одно из многих неподвижных изображений, составляющих целостную движущуюся картинку. Если между кадрами есть разница, камера распознает ее как обнаруженное движение.
Когда идет дождь, капли дождя приведут к значительному изменению изображения, поэтому такого рода обнаружения избежать невозможно.
Советы по уменьшению других обнаружений：
1.Включить Обнаружение Человека
Если ваша цель состоит только в том, чтобы обнаруживать людей, вы можете использовать функцию Обнаружения людей в настройках камеры и отключить базовое обнаружение движения.
Обнаружение человека — это функция, которая использует алгоритм для фильтрации обнаружения и сообщает только тогда, когда обнаруживает человеческое тело.
Таким образом, только движущийся человек будет инициировать события обнаружения.
Чтобы включить обнаружение человека на камере Tapo, вы можете перейти в Настройки камеры — Обнаружение и оповещения – ИИ-обнаружение.
2. Отрегулируйте зону обнаружения и чувствительность
В зависимости от условий вашего использования настройка зоны обнаружения и чувствительности может помочь уменьшить количество обнаружений.
Зона обнаружения позволяет вам задать определенную область, в которой будет срабатывать обнаружение движения, все, что находится за пределами зоны, будет игнорироваться. Например, вы можете установить область обучения за пределами зоны обнаружения, чтобы избежать обнаружения. Вы также можете отрегулировать угол установки так, чтобы он находился подальше от области срабатывания ложных предупреждений.
Установка чувствительности обнаружения на более низкий уровень также может помочь уменьшить количество обнаружений, но это может свести на нет цель истинного обнаружения движения. Вы можете обнаружить, что вам не хватает предупреждений, когда в поле зрения камеры появляется реальный человек или животное.
3. Используйте камеру со встроенным датчиком PIR.
PIR — это пассивный инфракрасный датчик, который измеряет инфракрасный свет, излучаемый из поля зрения объекта. Большинство допустимых движений будут производить инфракрасный свет, излучаемый особенно движениями людей / животных, чтобы активировать обнаружение PIR, в то время как дождь, снег, насекомые и т.д. будут игнорироваться.
Наши камеры Kasa KC300S2, KC310S2 со встроенным датчиком PIR, позволяют избежать большинства ложных срабатываний.
- О НАС О TapoКонфиденциальностьTapo Care
- Пресс-центр Новости
- Устройства Умные розеткиУмные камерыУмное освещениеЦентрыУмные датчикиУмные выключателиРоботы-пылесосыАксессуары
Как правильно настроить датчик движения
Правильная настройка датчика движения под конкретные задачи.
Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.
Чем можно регулировать детектор?
В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.
Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности
Настройка параметров
Угол установки
Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах
Чувствительность
Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.
Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину». Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится.
Освещенность
Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.
Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.
Время задержки
Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.
Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде.
Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности
Как уменьшить чувствительность датчика движения

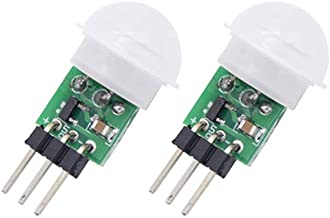

знаю, самый надежный способ — выбрать сенсор с нужной чувствительностью. но мне нужно, чтобы он срабатывал где-то с метра-полтора, и потреблял мало. а этот — как раз то что нужнно.
видятся два пути: оптический и электрический. поэкспериментировал со всяческими пленками, стабильного результата получить не удалось: или вообще реагировать прекращает, или реагирует случайным образом, срабатывает при движении в четырех метрах и не срабатывает с метра.
с электрическим еще не разбирался.
может кто знает как это сделать?
sweiger Дядя Шарик 22.03.20 18:19
NEW 22.03.20 18:19
в ответ moose 22.03.20 12:41
Оптически — заклеить верхнюю часть линзы Френеля, направить так, чтоб та зона, которую еще «видит» датчик, начиналась на желаемом расстоянии. Электрический — посмотреть даташит на ту микросхему, которая там всем рулит, найти на какую ногу можно подключить подстроечник, которым выставить чувствительность. Но это так, рассуждения дилетанта — теоретика.
Погуглите по названию модуля, наверняка уже все давно придумали.
Ваш сын Дядя Шарик.
moose коренной житель 22.03.20 20:42
NEW 22.03.20 20:42
в ответ sweiger 22.03.20 18:19
поподробнее о том чем заклеить и как настроить.
электрически, судя по даташыту, никаких регулировок у данного элемента не предусмотрено. остается только механика.
датчик, вообще говоря, видит ВСЕ. он еще сравнивает, на какие участки сколько чего падает. и если это стабильно — спит. если начинает меняться — подает сигнал. но мы на это влияния не можем оказывать. у него только три вывода: два питания, и третий — выходной сигнал.
нам нужно размыть ему картину. чтобы он стал «близоруким». т.е. чтобы все что дальше метра у него расплывалось, и различалось только что вблизи. но линзы как правило — стеклянные, и они нужного спектра не пропускают. изготавливать линзы из полиэтилена — интересное, наверное, занятие.
какой-то около удовлетворительного результата удалось получить с помощью этой упаковочной полиэтиленовой губки толщиной порядка пяти мм. в принципе можно, наверное, как-то подобрать толщину, расстояние до «объектива».
sweiger Дядя Шарик 22.03.20 21:06
NEW 22.03.20 21:06
в ответ moose 22.03.20 20:42
нам нужно размыть ему картину. чтобы он стал «близоруким». т.е. чтобы все что дальше метра у него расплывалось, и различалось только что вблизи
Боюсь, что Вы неверно себе представляете как работает датчик. Ему не надо ничего размывать или что-то такое. Эта линза с разнонаправленными гранями над пир-сенсором как бы делит всю зону видимости на сектора. И если прикрыть ту часть линзы, которая «смотрит» в дальние сектора, то датчик их «видеть» не будет. Но повторяю, я лишь отдаленно и теоретически представляю как это работает.
Ваш сын Дядя Шарик.
moose коренной житель 22.03.20 21:25
NEW 22.03.20 21:25
в ответ sweiger 22.03.20 21:06, Последний раз изменено 22.03.20 21:41 (moose)
Боюсь, что Вы неверно себе представляете как работает датчик.
а я, наоборот, боюсь, что неверно это себе представляете вы : )
имеется «штучка» с матрицей чувствительных элементов, на которую с помощью оптического устройства (набора линз, расположенных под разным углом), проецируется «окружающая обстановка». при этом каждый элемент матрицы получает какой-то уровень облучения. какой-то примитивный контроллер внутри «штучки» анализирует эти уровни и генерирует сигнал, если эти уровни начинают определенным образом меняться. это происходит, если что-то перемещается в зоне видимости сенсора.
если же мы «размоем» картинку перед тем, как подать ее на эти линзы, то разница в уровнях облучения будет уменьшена. допустим, если не экранировать датчик, то некая зона А, например, получает 80 единиц облучения (абстрактно), а соседняя зона Б — 10. и если на А стало падать 60, а на Б — 30, то выдается сигнал. если же мы поместим «размыватель», то при тех же условиях зона А получит 50, а зона Б — 25. а при том же движении чего-то, что раньше меняло А на 60, а Б на 30, теперь А изменится до 45, а Б — на 27, на что внутренний контроллер «штучки» (такая кругленькая вроде древнего транзистора мп42, с квадратиком чувствительных элементов на крышке) посчитает, что это в пределах помех, и сигнала не будет.
да, никаких «ближе-дальше» (3D) там нет. как и никого с фамилией френель. возьмите эту штучку в руки и рассмотрите хорошенько. там все примитивно просто.
