Розетка для электроплиты сколько вольт

Подключение электроплиты

Подключение электроплиты, кажется на первый взгляд простой задачей, но существует множество нюансов. Всё дело в том, что вариантов подключения этого бытового прибора может быть много. Это зависит не только от модели электрической плиты, но и от проводки в квартире или доме. Подключением электроплиты, должен заниматься специалист с соответствующей группой допуска, напряжение немалое, токи нешуточные и вообще, так настоятельно рекомендуют действовать сами производители электроплит. Электрическая плита — устройство мощностью в несколько киловат, которым мы пользуемся практически каждый день, поэтому настоятельно рекомендуем доверить подключение профессионалам.

Цены на подключение электрической плиты

Виды работ	Цена	Ед. изм.
Подключение электроплиты	от 800 рублей	шт.
Монтаж розетки для электроплиты	от 350 рублей	шт.
Вызов мастера	бесплатно

Что сложного в подключении электроплит

Первая проблема, состоит в том, что электроплита потребляет много электроэнергии. Несколько киловатт. Стандартная проводка может не справиться с нагрузкой. Например, обычная розетка защищена стандартным автоматическим выключателем на 16 ампер, теоретически мощностью 3,6 кВт, но многие электрические плиты потребляют более шести киловатт. Привычные вилки, розетки, удлинители не приспособлены для такой мощности. Нужна специализированная проводка и коммутация.

Вторая проблема с подключением в принципе, электрическая плита может иметь провод с обычной вилкой или провод вообще без вилки, а есть, например, модели, где даже провода нет. Их так же нужно подключить, каким-то образом. Ещё бывают розетки на 220 и 380 вольт. Разным плитам — разное напряжение.

Как подключить электроплиту с помощью вилки

Самый простой способ подключение — кабель с обычной вилкой, который просто вставляется в розетку. Этот способ работает только с маломощными электрическими плитами. Например, так подключаются маломощные модели всего с двумя конфорками и общей мощностью не более 3,5 кВт. Розетка подойдёт любая, но лучше, если она будет проведена и выведена отдельно на собственный автомат в электрическом щите.

Как подключить вилку к электроплите

Более мощные электроплиты могут продаваться с установленным кабелем, но без вилки. Выглядит это следующим образом: кабель и торчащие из него разноцветные провода. Если дома уже установлена специальная силовая розетка для электроплиты, то кабель необходимо дополнить соответствующий вилкой. В среднем вилки и розетки рассчитаны на 220 – 230 вольт. Одну фазу и силу тока не менее 32 ампер. Многожильный кабель, состоящий из тонких проводов очень желательно обжимать в специальные наконечники. Это улучшит качество контакта. Очень важно соблюдать правительство подключения и соотносить цвет изоляции с назначением контакта. Провод заземления имеет жёлто зелёную изоляцию, а на схемах и контактах обозначается латинскими буквами PI или знаком заземления. Провод голубого цвета или ноль обозначается латинской буквой N. Нейтраль или же ноль. Третий провод фаза обозначается буквой L. Изоляция может быть разного цвета, но чаще всего это коричневый. Обязательно нужно проводить, что фаза располагается с правой стороны при помощи индикаторной отвёртки. При контакте на фазу, лампочка засветится.

Как подключить электроплиту на 380 вольт.

В домах старой постройки или в некоторых новых, в квартиры входит отдельные линии электропитания на 3 фазы напряжения в 380 вольт, они предназначены специально для электроплит и ряда специфических приборов. Такая линия способна выдержать мощность потребления до 10,5 киловатт. Распознаётся розетка просто у правильной 5 контактов у устаревший 4 без без заземления. Правильная трёхфазная вилка на 380 вольт, так же имеет 5 зубцов. При подключении кабеля необходимо учитывать, что вместо одной фазы целых 3, один контакт на ноль и один на заземление. Цвета изоляции фазных проводов могут быть и другими. По факту, бытовую 5 контактную вилку с розеткой, вы вряд ли найдёте, а вот 4-х контактную запросто. Всё отличие в отсутствие заземления, а по Госту без заземления подключать нельзя. Тянуть заземление отдельным проводом крайне не рекомендуется.

Как подключить электроплит на 220 вольт и 380

Если есть трёхфазная розетка на 380 Вольт даже старого образца, а электроплита имеет только однофазное подключение, рассчитанное на 220 Вольт, вариант есть. При подключении вилки используется лишь одна фаза из трёх, 0 и заземление. Таким образом, получаются 220 вольт, которые нужны для плиты, но в старые розетки без заземления, его опять же нужно, как-то подключить, а главная проблема в сечении кабеля, ведь при трехфазном подключении, нагрузка распределяется равномерно по 3 проводам, а при однофазном по одному проводу фазы.

Как подключить кабель к электроплите

Встречаются электроплиты, которые не имеют ни вилки, ни кабеля, а только клеммную колодку с винтовыми креплениями. Количество клемм может быть разным. Три клеммы — однозначно однофазное подключение, пять или шесть клемм позволяют сделать и однофазное на 220 вольт и трёхфазное на 380 вольт. Клеммы всегда обозначены соответствующими символами, либо пронумерованы, а схема прикреплена рядом и в инструкции. Для подключения потребуются все недостающие комплектующие: розетка с вилкой подходящая по параметрам и кабель с нужным сечением. Самый простой вариант, когда имеется всего три зажима под три провода. Это уже знакомое однофазное подключение на 220 Вольт. Заземление — жёлто – зелёный PI, ноль — синий N и фаза — L, обычно коричневый. Если имеется 5 или 6 клемм, то вероятно плита может работать, как при однофазном, так и при трёхфазном подключении.

Как подключить электроплиту без вилки и розетки

Электрическую плиту можно подключать без вилки и розетки, если выведен кабель на этапе ремонта или, если использовать различные приспособления. Возможный вариант — использование многоразовых соединительных клемм или с помощью клеммной колодки, которая помещается в монтажный короб, подобное подключение считается самым надёжным и безопасным, хоть и ограничивает мобильность.

Сечение кабеля для электроплиты

По стандарту бытовая электропроводка выполняется проводом сечением от 2,5 от 6 миллиметров квадратных, а вот для плиты выделяется отдельный автомат и ведётся отдельная линия, причём кабелем сечения провода минимум от 4 или 6 миллиметров квадратных. От сечения и напряжения зависит максимальная мощность. Существуют определённые госты допустимых нагрузок. Кабель для проводки нужно выбирать по мощности плиты и способу её подключения. Кабель от розетки до плиты должен быть сечением не большим, чем кабель, которым выведена сама розетка. Это необходимо, чтобы не плавилась и не горела проводка.

Электро плита — 220В или 380В

Добрый день! Кто знает, какие + и — и разница существенная, подключения электро плиты в 220в или 380в в большую специальную розетку. что посоветуете и почему?

Лучший ответ

Разница лишь в том, что в трехфазных фазы подключаются каждая к своей фазе.
А в одофазной все три фазы ( группы ТЕНов плиты ) подключаются к ОДНОЙ фаза однофазного ввода, что вызывает повышенный нагрев проводов.
Плиты изготавливают в ЕС и там есть 3 варианта подключения. Однофазное — 220 в. Двухфазное подключение — 2 фазы на 380 в. И трехфазное подключение — 3 на 380 в. Пишется так . 3 + 380 V. Только вместо плюса ( + ) знак умножения.
3 + 380 в. дает большую мощность. И меньший нагрев провода при той же мощности. Это значит, что у вас меньше будут провода гореть . И не будет выбивать водной автомат . А если дать всю нагрузку на одну фазу, то ввод может не выдержать и выбить .А потом постепенно провода ( изоляция ) будут греться и плавиться.
По поводу » Кроме того у этой розетки, кроме фазы и нуля, есть заземляющий контакт, чего раньше в СССР нигде больше не делали, поэтому у нее 3 контакта » ,
скажу, что в СССР делали розетки с ЗАНУЛЯЮЩИМ контактом. Однофазная розетка с рабочим нулем и ЗАНУЛЕНИЕМ .
Их устанавливали 2 штуки — на 10 А и на 20 а.
В наших эл . сетях не использовали ЗАЗЕМЛЕНИЕ, а защитное ЗАНУЛЕНИЕ. Потому что заземление НЕ ЭФФЕКТИВНО.
Дилетанты считали, что при которком замыкании ток » УХОДИЛ » в землю. Никуда он не уходил. Так в цепи повышался и выбивал автомат или предохранитель и чем обеспечивал отключение нагрузки от эл. сети .
А ЗАЗЕМЛЕНИЕ применяют в ЕС совместно с дифферециалом или УЗО .

Остальные ответы

Да никакой разницы. просто одна от двух фаз работает а другая от одной фазы.. .
380 Вольт сейчас только любители антиквара у себя оставляют. современные практически все от 220 идут.. .
у бабулек стоят еще типа «лысьва» или нечто подобное.. .
ставь от 220 а подключай в ту же розетку что 380 . просто переделать ее надо маленько.. .
УДАЧИ.

Источник: Мой пустой башка..
AnthonyМастер (1541) 14 лет назад

То есть новые уже могут работать и на 220 и на 380? А не влияет на время разогрева?и провод нужен отдельный от щитка и толстый?

Андрей Бармин Высший разум (115205) нет новые на 220 только идут. но подключаются в ту же розетку. а время разгрева еще быстрее чем у 380.

Виктор КитаевУченик (100) 10 месяцев назад

Вы в школе учились, 220вт — это ноль, фаза, земля три провода
380 вт- это три фазы и ноль, 4 провода
это промышленное напряжение используется в больших печах:
Столовые, рестораны итд

Ну, ребята, Вы даёте!
220 и 380 вольт — это ВОВСЕ не одно и тоже для эл. плиты.
Действительно, некоторые модели плит предполагают подключение и 3-х фазного тока, но для этого от щитка на розётку ДОЛЖЕН идти соотвествующий кабель, да и автомат на щите должени быть 3-х фазный.
А в наших квартирах — стоят однофазные и розетки и автоматы.
Для развития: 3-х фазный тока обеспечивает БОЛЬШУ»Ю мощность

Впервые слышу, чтобы бытовая плита была на 380В. Это категорически запрещено, в жилых домах и такой разводки на 380В нет. Большая розетка для плиты на 220В, просто она отличается от обычных потому, что у нее большая мощность (полная нагрузка электроплиты примерно равна всей остальной бытовой технике в доме) . Кроме того у этой розетки, кроме фазы и нуля, есть заземляющий контакт, чего раньше в СССР нигде больше не делали, поэтому у нее 3 контакта. А так все бытовые электроплиты, и старые и современные, рассчитаны на 220В, просто мощности разные. Именно из-за мощности плиты ее и подключают в эту розетку. Если у Вас современная плита с независимой варочной поверхностью (комфорками) , то ее обязательно надо подключить именно к этой розетке, потому что мощность у не значительная и обычная розетка просто не выдержит — сгорит или розетка или кабель. А вот отдельный духовой шкаф (духовка) подключается к обычной розетке, его мощность около 2 кВт (как у утюга).

Андрей БарминВысший разум (115205) 14 лет назад
наберите в поисковике фразу» элетроплита на 380 вольт» и просвещайтесь.
Нильс ПелконенПросветленный (31225) 14 лет назад

Плиты изготавливают в ЕС и там есть 3 варианта подключения. Однофазное — 220 в. Двухфазное подключение — 2 фазы на 380 в. И трехфазное подключение — 3 на 380 в. Пишется так . 3 + 380 V. Только вместо плюса ( + ) знак умножения.
3 + 380 в. дает большую мощность. И меньший нагрев провода при той же мощности. Это значит , что у вас меньше будут провода гореть . И не будет выбивать водной автомат . А если дать всю нагрузку на одну фазу , то ввод может не выдержать и выбить .А потом постепенно провода ( изоляция ) будут греться и плавиться.

Владимир СмотриновМастер (1026) 14 лет назад
Это где у вас небывает 380 в квартирах?
ОльгаМастер (2245) 14 лет назад
Даже женщины знают, что и 220 и 380 -бывают плиты !
Александр ЛазадеевУченик (112) 5 лет назад

Вообще-то есть, причём в нашем доме розетка на 380 с самого начала постройки дома была, т. е., с начала 70-х. И все плиты у нас работали от этой розетки.

ASUSTEKERМастер (2380) 3 года назад
Да в очень многих домах построенных до 85 примерно года 380в на плиту шло.

В нашей стране в быту трехфазное напряжение 380/220 вольт не применяется: в квартиру подводят только одну фазу 220 в, поскольку наличие в квартире напряжения 380 в опасно для жизни (были бы две фазы — а дурень, чтобы за них схватиться одновременно, найдётся) . При необходимости подключения оборудования с таким питанием (например, мощной паркетошлифовальной машины) — его подключают прямо к щиту на лестничной клетке.
Сделать в квартире трехфазный ввод можно, получив спец. разрешение — например, для занятий кустарным промыслом.
При наличии в помешении (например, производственном) напряжения 380/220 вольт, мощные нагрузки подключают, как говорят электрики, «расфазируя», чтобы нагрузить три фазы равномерно. На каждую нагрузку подается всё равно 220 вольт. Это нужно для нормальной работы электроподстанции, для пользователя — разницы нет.

ASUSTEKERМастер (2380) 3 года назад

Ул Яблочкова дом 43, 41, 42 плиты 380в, две жирные алюминиевые фазы и жирная нейтраль приходят из трубы на каждую кухню, в каждой квартире в этих домах с момента постройки. Чо за бред вы пишете?

Alex Mishin Искусственный Интеллект (583627) ASUSTEKER, я писал мой ответ 11 лет назад. Информация у меня от дипломированных инженеров энергетичского хозяйства нашего НИИ, с которыми я корешился ещё за порядочно лет до этого. Меня не удивит, если с тех пор нормы радикально поменялись: в 50е-60е годы и напряжение 220 v считалось опасным — в Москве и Ленинграде в быту использовали 127 v.

. там всего навсего тены немного по разному расключены.. . и проводов разное количество.. .
все остальное так же.. . (переделывалась печь из спец розетки под 220 вольт).

Если бы Georg Simon Ohm прочитал выше сказанные высказывания он просто бы перевернулся в гробу!
В европе в квартирах имеется подключение на 380 вольт, только по одной причине: для того чтобы не перекашивать сетевые трансформаторы неравномерной нагрузкой сети, чтобы все фазы были по возможности одинаково нагружены. При равномерной нагрузке КПД трансформатора повышается. Что же касается «повышеной мощности» так это распостраняется только на моторы трёхфазные, а не классические пассивные сопротивления в нашем случае. Из технических соображений электроплиту, имеющую 8,9кВ общей мощности, необходимо подсоединить медным кабелем 6мм² и автоматом в 40А. Для квартиры полный бред! Поэтому лучше использовать предусмотренное подключение алюм. 4мм² и автомат 25А, подключить как на рисунке и помнить, что все плитки и духовку одновременно использовать нельзя, если кто забыл, то автомат напомнит и предохранит кабел от перегрузки. Общая нагрузка включёных плит не должна превышать 5,5 кВ.

Alex MishinИскусственный Интеллект (583627) 14 лет назад

1) Мощность измеряется не в киловольтах (кВ), а в киловаттах (кВт).
2) В современных квартирах (моей, например, пару лет назад построенной) для электроплиты делают автомат на 40 А и адекватный ему провод — медный, разумеется! Ещё и УЗО к тому же.

Нильс Пелконен Просветленный (31225) . пассивные сопротивления . А я думаю , что сопротивления не пассивные , а активные. В эл. технике есть три вида сопротивлений — актиное , индуктивное , емокостное. Но это для потребителя — квартиры не играет решающего значения. А что играет ? Если повысить активную нагрузу. Увеличитсчя мощность и все к чертям сгорит . Сам не раз видел .

ValeryМудрец (16097) 14 лет назад
Слушая Ваш диалог, г-н Ом уже устал ворочаться в своём гробу.
Александр КовальУченик (179) 8 лет назад

ребята пожалуйста скиньте электро схему на старую электро плиту с духовкой двух комфорочную Мечта три регулятора три подсветки справа на панели выключатель под ней подставка металлическая.

В Москве валом домов с 380. Занимаюсь подключением плит.
Екатерина Аполосова (Казанцева)Ученик (100) 2 года назад
Здравствуйте! Нужна консультация по подключению плиты или работа по подключению.

Бим Профи (601) Екатерина Аполосова (Казанцева), можете написать на вотсап. Там все объясню. 89152212905

Розетка для электроплиты

Несмотря на дороговизну электричества, электроплиты по-прежнему пользуются спросом в загородном строительстве. Главным образом потому, что возможность врезки в газовую магистраль есть не везде, а подвоз баллонов для регулярного восполнения запасов топлива – дело энергоемкое. Единственный проблемный вопрос при монтаже электрической плиты – розетка для электроплиты, которая сильно отличается от остальных розеток в доме по своим параметрам.

Как выбрать розетку?

1. Однофазные и трехфазные.

Трехфазные плиты часто встречаются в городских новостройках, в старых домах чаще стоят однофазные. Количество фаз розетки должно соответствовать количеству фаз самого оборудования. А при выборе модели плиты нужно исходить из того, сколько фаз у вашей электросети.
Трехфазная розетка имеет пять разъемов: N (ноль), РЕ (заземление) и три фазовых (L1, 2 и 3). У однофазной модели три разъема: фаза, земля и ноль.

2. Ток.

Нагрузка на систему от современных плит не менее 20 ампер. Розетку, рассчитанную на меньшую токовую нагрузку, брать нельзя, перегорит. Проблема в том, что в паспорте самой плиты обычно указывают только электрическую мощность, а на корпусе розетки – только допустимую токовую нагрузку.
Чтобы определить соответствие, нужно мощность плиты в киловаттах помножить на тысячу и разделить на сетевое напряжение 220 вольт. Если оборудование трехфазное, полученную цифру разделить на три.
Внимание: розетку следует выбирать с некоторым запасом, т.к. реальная токовая нагрузка несколько выше расчетной из-за коэффициента мощности.
На практике подходящая модель для однофазной плиты – 40 ампер, для трехфазной – 25.

3. Защитные функции (от влаги, пыли и т.д.). Рекомендуемая степень защиты розетки для плиты – IP20.

4. Проводка.

Правила разрешают и при закрытой, и при открытой проводке использовать розетки для наружного монтажа. Для скрытой существуют также модели, которые врезают в стену. У последних есть рамки, с помощью которых можно установить группу розеток. Эти модели не подходят для трехфазных сетей.
В случае трехфазной сети подобрать розетку для скрытого монтажа не получится. Розетки с повышенным токовым номиналом тоже бывают только наружной установки.
Как установить?
Накладную розетку устанавливают на жесткое ровное основание. При монтаже на деревянную стену согласно ПУЭ под розеткой обязательно должна быть прокладка из негорючего материала (например, текстолитовая). Устройство располагают строго горизонтально, по уровню.
Крепят розетку к кирпичным и бетонным стенам пластиковыми дюбелями 5-6 мм и саморезами, к деревянным – саморезами. Точек крепления обычно две. Жилы кабеля подсоединяют к разъемам соответствующего назначения. Назначение жил можно определить по цветной маркировке: ноль синий, земля желто-зеленая, фаза любая другая. У розетки необходимая разметка есть на корпусе. Какой нужен кабель для электроплиты, читайте в этой статье.

Цена

Качественная розетка обойдется в сумму 400-500 рублей. Есть дешевые китайские модели, но они не всегда держат нагрузку, на которую рассчитаны.

На этой странице вы можете процесть о выборе цвета розеток.

Розетка для электроплиты 220в. Как подключить электроплиту к розетке на 220 Вольт

Розетка для электроплиты 220в. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

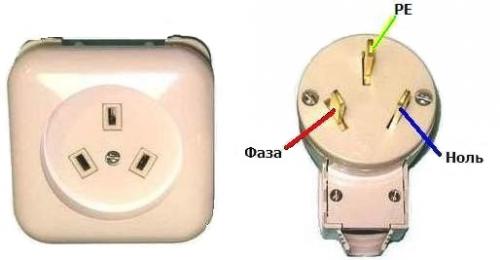

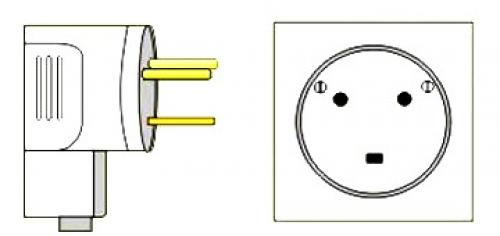

1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов. В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу. Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом. В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Розетка для электроплиты 380в. Розетки и кабель для подключения электроплиты.

В зависимости от выбранной схемы подключения 220В либо 380В нам могут понадобится, следующие материалы. Непосредственно сама розетка, и кусок кабеля. Из инструмента набор отверток, нож, мультиметр и индикаторная отвертка.

Выбор розетки для подключения электроплиты. Конструкция готовой пары целиком и полностью исключает возможности для ошибки в подключении электроплиты. В настоящий момент розетки РШ-ВШ изготавливаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большинство электроплит, выпускаемых в наши дни, рассчитаны на работу с мощностями в 8-10 кВт. Тут нас выручит замена пары вилка-розетка, тем более что в наше время на рынке имеются замечательные комплекты белорусского производства. Они выполнены в современном дизайне и подойдут как к отечественным плитам, так и к европейским, которые чаще всего не имеют шнуров и вилок в комплекте подключения.

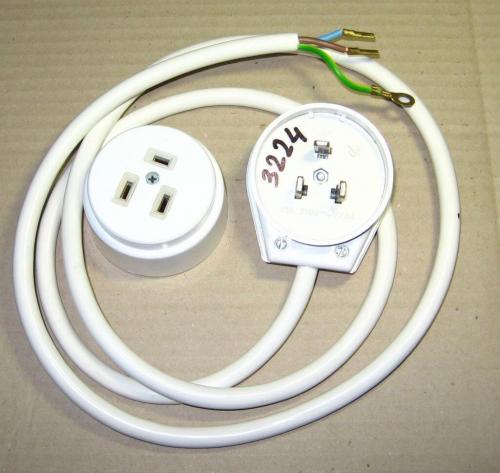

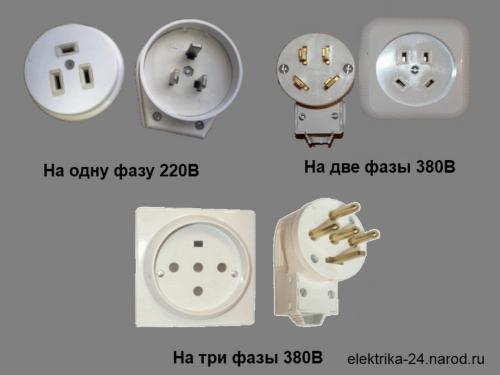

Рисунок 1. Розетки для подключения электроплиты.

Белорусские разъёмы. Главным достоинством белорусских разъёмов является сочетание их цены и качества. Бесспорно, они дороже украинских, но гораздо дешевле европейских аналогов. В своей работе они выдерживают большие мощности, и рассчитаны на работу более чем 32А, кроме того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.

Подключение через коробку, без розетки.

Рисунок 2. Коробка клеммная для подключения электроплиты.

В современных домах, новостройках все чаще для подключения электроплит используются специальные клеммные коробки. Этот вариант подключения универсален и в отличие от розеток подходит для подключения как на 220В, так и на 380В.

На фото №2 из стены выходит трехжильный кабель и присоединяется к соответствующим контактам коробки (контакты на коробке подписаны). Из коробки гибкий (черный) кабель выходит к электроплите.

Выбор марки и сечения кабеля.

Рисунок 3. Кабель для подключения электроплиты.

Выбор кабеля. Для подключения электроплиты нам также потребуется трёхжильный либо пятижильный медный гибкий провод длиной 1,5-2 метра. Я всегда беру кабель марки ПВС-3х4 либо ПВС-5х4. Первая цифра означает количество жил, вторая цифра это сечение провода.

Розетка для плиты где расположить. Схема размещения розеток на кухне

Когда на кухне планируется ремонт, то где расположить розетки – это один из важных вопросов. Как правило, такую работу доверяют профессионалам, однако если есть навыки и знания, то все можно сделать самостоятельно. Для правильного расположения источников питания на кухне изначально необходимо составить электрическую схему, которая будет рассчитана на все предполагаемые в применении электрические приборы бытового назначения.

Также важно учитывать при составлении схемы будущую планировку и расстановку приборов, чтобы изложить максимально точные размеры.

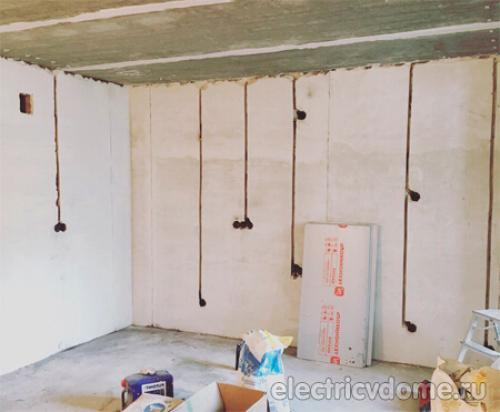

Правильное расположение розеток , желательно определить еще, когда стены абсолютно голые. Оптимальным решением для современной квартиры считается скрытая проводка, то есть провода ведутся внутри стены в специальных желобах (штробах). Важно проводить штробирование на первых этапах ремонта, так как в результате таких действий придется уложенные провода сверху заделывать штукатуркой, а если – это делать уже после отделки, то вся работа пойдет насмарку.

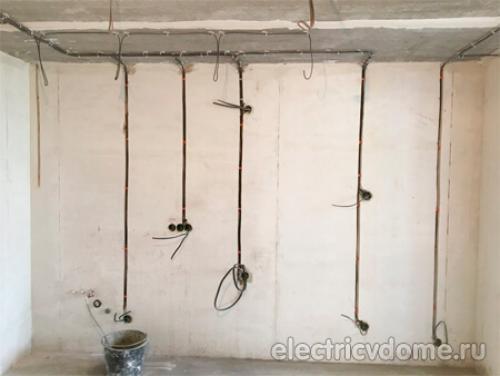

Штробление стен производится болгаркой со специальным кругом или же перфоратором, все зависит от предпочтений мастера. В проделанный желоб укладывается проводка в гофре, а сверху все обмазывается до получения идеально ровной поверхности. После того как стены заделаны их можно будет красить, класть плитку или же клеить обои.

Когда планируется установка розеток на кухне , то важно помнить что у каждой хозяйки имеется определенный набор кухонной утвари, и в зависимости от площади помещения, их количество может быть разным. Самыми востребованными предметами бытовой техники считаются:

• Холодильник;
• Микроволновая печь;
• Электроплита;
• Чайник;
• Вытяжка.

Такой набор можно считать стандартным, так как в каждом доме имеются эти предметы. Если говорить о больших кухнях, то там количество будет больше, так как можно установить стиральную машинку, посудомойку и мелкие бытовые приборы в виде миксеров, комбайнов, блендеров и т.д. при составлении схемы очень важно учесть все аспекты и требования хозяйки, только в этом случае получится то, что нужно. Правильно составленная схема размещения розеток на кухне позволит быть кухне удобной и комфортной.

Сегодня среди незаменимых приборов на кухне можно считать телевизор. Как правило, такое устройство работает все время, пока готовится еда или же все обедают. Устанавливают телевизоры в большинстве случаев в углу или по центру кухни, чтобы со всех сторон было хорошо видно.

Телевизор устанавливается на специальную вращающуюся платформу, и она монтируется в верхней части угла. При установке розетки для телевизора важно учитывать длину шнура, чтобы он хорошо доставал до розетки и не был в натянутом состоянии.

После того как расположение кухонных приборов и мебели ориентировочно расставлено на бумаге, можно начертить те места в которых будут устанавливаться розетки. Желательно, чтобы розеткам не мешала мебель, и не загромождала подходы к ним. При установке розеток важно определиться с выбором высоты для розеток и в отдельной комнате она везде должна быть примерно одинаковой.

Расстояние от прибора до розетки должно быть таким, чтобы провода было достаточно, и он не был в натянутом состоянии, только в этом случае можно минимизировать вероятность короткого замыкания или повреждение розеток. Для каждого бытового прибора есть основные требования и правила размещения розеток на кухне, благодаря которым гарантируется удобство использования и безопасность.

Как подключить электроплиту к обычной розетке. Правила установки розетки для электрической плиты

Прежде всего давайте познакомимся с правилами подключения и установки электрических плит. Электрические печи могут быть двух видов – однофазные и трехфазные. Первые встречаются значительно чаще и предназначены для эксплуатации в однофазной трехпроводной сети. Вторые должны эксплуатироваться в пяти проводной сети.

На фото представлена схема питания электрической печи

• Прежде всего остановимся на вводном автоматическом выключателе. Он расположен во вводном щитке квартиры или дома. Согласно п.9.6 ВСН 59 – 88 для печей с номинальной мощностью до 8кВт он должен быть рассчитан на ток 40А.
• Для подключения электрической плиты согласно 7.2 ВСН 59 – 88 должна быть создана отдельная группа . Причем другие виды нагрузок к ней не должны подключаться.
• Этот автоматический выключатель согласно п. 9.6 ВСН 59 – 88 должен быть рассчитан на номинальный ток в 25А . На такой же номинальный ток согласно п.12.27 ВСН 59 – 88 должна быть рассчитана и розетка, устанавливаемая непосредственно на кухне.

Часто возникает вопрос нужна ли розетка для подключения плиты? Ее установка нормируется все теме же строительными нормами. Это обусловлено необходимостью создания видимого разрыва на время ремонтных работ, а также элементарным удобством для быстрого снятия напряжения.

Обратите внимание! Сейчас достаточно часто отказываются от розеток для электоплиты, подключая их непосредственно от питающего автомата, либо устанавливая на месте розетки дополнительный защитный автомат. Это не является серьезным нарушением и вполне допустимо.

Что касается места установки розетки, то здесь инструкция предоставляет право выбора. Согласно п. 12.30 ВСН 59 – 88 нельзя розетки размещать только в неудобных местах, а также над и под мойками.

Двойная розетка для электроплиты и духовки. Выбор «точки»

Надежная и долговечная эксплуатация любого бытового прибора гарантируется при соблюдении основных правил монтажа. Многие владельцы техники ошибочно полагают, что выбор розетки и вилки для плиты ничем не отличается от аналогичной процедуры в случае с любым другим бытовым прибором.

Часть людей предпочитает производить установку своими руками, стремясь сэкономить на монтаже. Специалисты-электротехники рекомендуют выполнять подключение согласно техническим нормам, правилам ПУЭ и требованиям производителя прибора.

Ключевое внимание необходимо уделить выбору силового разъема. Он должен соответствовать характеристикам духовки и плиты (если устройство выполнено в одном корпусе).

Необходимо отметить, что обычная накладная квадратная розетка на 16А не подходит. Ее выбор чреват оплавлением пластика, повреждением корпуса вилки.

Поэтому следует помнить про фурнитуру специального типа, сделанную для электрической плиты и способную выдерживать нагрузку не более 7 кВт. Имеются варианты для однофазной и трехфазной сети, а также те, которые рассчитываются на большую мощность.

В продаже легко найти специальные розетки силового типа, отличающиеся по ряду параметров: в том числе, по оттенку, материалу изготовления, конфигурации, особенностям установки, допустимой нагрузке. Вместе с ними необходимо приобрести соответствующую вилку. Многие производители предусматривают все это в своих устройствах.

Силовая фурнитура производится из высокопрочного материала. Если она из пластика, то это значит, что потребителю предлагается существенно сэкономить на качестве. Лучше приобрести изделие из карболита — оно отличается большей прочностью.

В настоящее время существуют разные варианты монтажа силовой фурнитуры, устанавливаемой скрыто или открыто. Первый метод актуален, если планируется пододвигать плиту вплотную к стене, когда доступ к рабочему механизму будет существенно ограничен.

Большинство пользователей бытовых устройств толком не понимают, как нужно выбирать розетку , что следует учитывать, какие могут быть «подводные камни». Прежде всего, рекомендуем делать акцент на фурнитуре с заземлением. Кроме этого, исходя из типа домашней электрической сети, будь она однофазная, трехфазная или, реже, двухфазная, производится прокладка соответствующего силового кабеля с нужным количеством жил и подходящим сечением.

В идеале, перед покупкой розетки и вилки для электроплиты стоит проконсультироваться с управляющей компанией или специалистами на предмет проектной мощности сети дома или квартиры, присутствия заземления и ряда других вопросов. Полученные ответы должны отличаться своей однозначностью, ясностью и предельной четкостью — это является залогом вашей безопасности при пользовании электроприбором.

Выяснив эти моменты, следует переходить к последующим работам, включая выбор места установки плиты. Подключать устройство необходимо отдельным кабелем от щитка и защищать его автоматическим выключателем требуемого номинала.

Двойная розетка для электроплиты. Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

• Средняя мощность панелей в пределах: 3,5-7 кВт.
• Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

Вариант 2. Есть бытовые приборы нет проводки

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

• Открываете технические паспорта к приборам и смотрите их максимальную мощность;
• Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
• Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит , его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.
