RAB11: Комнатный термостат Siemens накладного монтажа без расписания для фенкойлов, напольных конвекторов и холодных потолков, питание не требуется

Позвоните и получите специальные цены в КП. Представлена розничная цена с учетом НДС.

3 750.60 руб. за 1 шт

Отправить заявку

Способы оплаты

Основные характеристики

Тип монтажа

Диапазон задания уставки

Класс защиты

Количество выходов

1 х вкл/выкл 3-х скоростной вентилятор

Коммуникация

Наличие расписания

Рабочее напряжение

не требуется

Ручное переключение скоростей вентилятора

Тип подключения

Тип управления

2-х точечное

Тип фенкойла

2-х трубный

Размеры (ДхШхВ), см.

12,2 x 10,1 x 5,7

Выберите один из подарков к этому товару

• Описание
• Тех. характеристики
• Оплата и Доставка
• Файлы и документы
• Отзывы и вопросы

Комнатный термостат Siemens RAB11 применяется в системах отопления или охлаждения для поддержания заданного значения температуры.

Особенности комнатного термостат RAB11:

• Ручное переключение режимов нагрев / охлаждение и скоростей вентилятора
• Управление приводом клапана теплоносителя в режиме вкл/выкл
• Ручное переключение 3-скоростнго вентилятора
• Коммутируемое напряжение AC 24…250 В
• Уставка температуры у термостата RAB11 происходит за счет механического задатчика на передней панели
• Переход между режимами нагрева и охлаждения (осуществляется вручную через переключатель на корпусе)
• Термостат RAB11 не требует отдельного питания

Основные технические характеристики терморегулятора RAB11:

Тип термостата	механический
Напряжение	AC24 . 230 В
Диапазон уставким температуры	8 . 30 C
Класс защиты	IP30
Тип управления	2-х точечный

Подробные технические характеристики можно посмотреть в соответствующем разделе выше.

Термостат RAB11 управляет следующими приборами:

1. Приводом клапана системы отопления с 2-х точечным управлением,
2. Вентилятором 230В с 1 или 3 скоростями

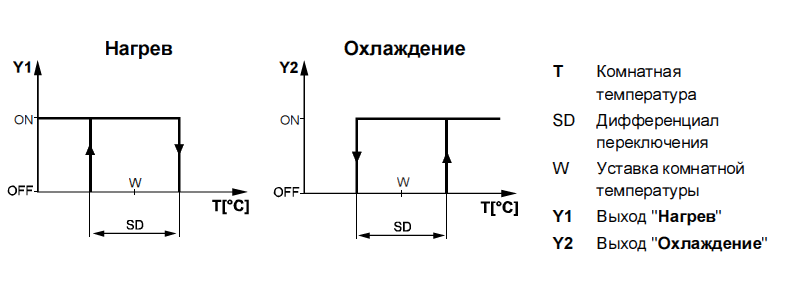

Функции термостата RAB11:

• Регулирование температуры с помощью встроенной диафрагмы
• Управление 1- скоростным или трехскоростным вентилятором
• Управление 2-трубными фенкойлами или внутрипольными конвекторами с принудительной вентиляцией

Температура настраивается поворотным задатчиком на передней панели термостата. Диапазон изменения уставок можно механически ограничить с помощью механического ограничителя под крышкой прибора.

Схема подключения комнатного термостата RAB11:

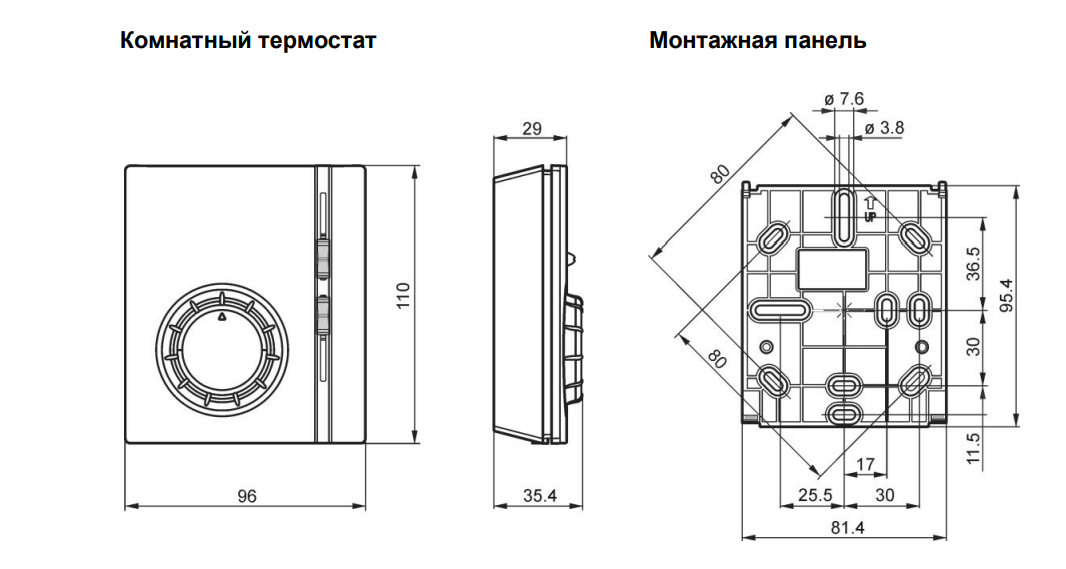

Размеры термостата RAB11:

Если у Вас есть вопросы по техническим характеристикам термостата RAB11, требуется подбор оборудования или проверка спецификации — отправьте нам запрос на почту sales@pulseelectro.ru и мы поможем!

Заказной номер

S55770-T225

Производитель

Механические термостаты

Линейка продукции

Производство

12 месяцев

Стоимость

• Цена на сайте не является публичной офертой и носит информационный характер.
• В зависимости от типа Вашей компании (монтажная организация, торговая компания, служба эксплуатации и так далее) мы предоставляем дополнительные скидки.
• Для их получения отправьте, пожалуйста, Ваш запрос на почту sales@pulseelectro.ru (круглосуточно) или позвоните нам по телефону +7 (495) 730-30-17 (понедельник-пятница с 10:00 до 18:00 по московскому времени).

Условия оплаты

• Оплата товара производства осуществляется по выставленному счету. Счет выставляется в рублях и действителен в течение 3-х дней.
• Товар продается на условиях 100% предоплаты. Для постоянных клиентов возможны индивидуальные условия платежа.

Доставка

• Стоимость доставки по Москве: 500 рублей. Возможен самовывоз по рабочим дням из нашего офиса по адресу: Москва, ш. Волоколамское, д. 89, корп. 1 стр. 2 . Время самовывоза обговаривается отдельно, чтобы мы могли подготовить все необходимые для Вас документы и передать вместе с грузом.
• Доставка в регионы осуществляется через компанию Деловые линии. Доставка до ее терминала в Москве осуществляется силами нашей компании и является бесплатной для заказчика.
• По согласованию с нами возможна доставка к вам в регион другой логистической компанией

Техническое описание на термостат Siemens RAB11 Размер: 247.4 Кб

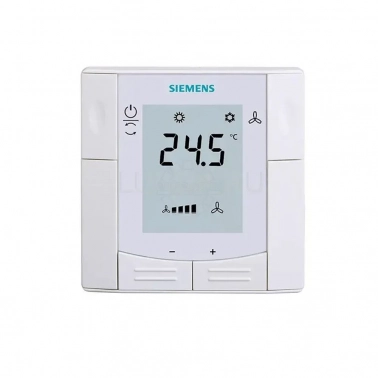

Контроллер RDF340 Siemens комнатной температуры для полузаглубленного монтажа с жк дисплеем (24 В)

Контроллеры RDF340 питаются от переменного тока напряжением 24 В и имеют управляющие выходы с напряжением постоянного тока 0-10 В.
Выход для трехскоростного или односкоростного вентилятора.
Рабочее напряжение — 24 В перем. тока
Частота — 50/60 Гц
Мощность потребления — 8 Вт
Позиционный сигнал — 0. . 10 В пост. тока
Контрольный алгоритм — P / PI
Температура окр. среды — 0. . . 50 °C
Диапазон установки — 5. . . 40 °C
Дифференциал переключения — 0.5…6 K
Аналоговые входы, кол-во — 2
Аналоговый вход, сигнал — NTC 3k , Переключатель
Аналоговые выходы — Нагрев/Охлаждение
Аналоговые выходы, кол-во — 2
Аналоговый выход — 0. . . 10 В пост. тока, макс. ±1 мА
Релейные выходы, кол-во — 3
Релейный выход — 230 В перем. тока, 5(2) А
Категория защиты — IP30
Размеры (Ш х В Г) — 86 x 86 x 57 мм

Артикул: RDF340;
Страна производства: Германия

Дополнительная инфомрация о товаре: 100% предоплата.

Max 10 a rab11 как подключить электрику

• термостат для помещений, с переключателем оборотов

• переключение на отопление/охлаждение

• ручное переключение скорости вентилятора

• напряжение от 24 до 250 В AC, ток от 0,2 до 6 (2) A

• диапазон настройки температуры от 8 до 30 °C

• степень защиты IP 30

• размеры ш × в × г (мм) – 96 × 110 × 35,4

SIEMENS RDF 600T

• термостат для помещения, с дисплеем и недельной программой для двухтрубного фанкойла

• автоматическое переключение на отопление/охлаждение

• ручное или автоматические 3-уровневое управление оборотами вентиляторов

• рабочее напряжение перем. тока АС 230В, макс. ток нагрузки 4 (2) A

• диапазон настройки необходимой температуры 5–40 °C

• гистерезис при включении, регулируемый в пределах от 0,5 до 4K

• возможность подключения независимого датчика, например, для использования во влажной среде

• возможность управления регулирующим клапаном при помощитермопривода

• возможность регулировки при помощи инфракрасного дистанционного управления

• степень защиты IP 30

• размеры ш × в × г (мм) – 86 × 86 × 57

SIEMENS RDG 100T

• устанавливаемый в помещении термостат с дисплеем и недельной программой для двухтрубных/четырехтрубных фанкойлов
• автоматическое переключение на отопление/охлаждение

• ручное или автоматические 3-уровневое управление оборотами вентиляторов

• рабочее напряжение перем. тока АС 230В, макс. ток нагрузки 5 (4) A

• диапазон настройки необходимой температуры 5–40 °C

• гистерезис при включении, регулируемый в пределах от 0,5 до 6K

• возможность подключения независимого датчика, например,
для использования во влажной среде

• возможность регулировки при помощи инфракрасного
дистанционного управления

• разнообразие аксессуаров, современный дизайн

• степень защиты IP 30

• размеры ш × в × г (мм) – 93 × 128 × 30

SIEMENS IRA 211

• дистанционное управление на основе инфракрасного
излучения для RDF 600/IR и RDG 100 T

• выбор способа эксплуатации

• настройка температуры

• выбор скорости вентилятора

• совместимость с термостатами RDF 600, RDG 100T

• питание 2× 1,5 В тип AAA

• степень защиты IP 30

• размеры ш × в × г (мм) – 42 × 106 × 18

Температурный датчик для помещений QAA32

• для измерения температуры среды в системах
отопления не позволяющих установить
в помещении термостат

• подходит для установки в бассейнах

• может соединяться с термостатами RDF 600T,
RDG 100T

• диапазон измерений: 0–40 °, точность измерений при
25 ° ± 0,3 K

• измерительный датчик – NTC, 3 кΩ при 25 °C

• класс защиты II согласно EN 60 730, степень защиты IP 30
согласно EN 60 529

• размеры ш × в × г (мм) – 96,4 × 99,6 × 36

Источник постоянного напряжения 60 Вт, 100 Вт, 120 Вт

• источник постоянного напряжения

с выключателем

• бесшумная эксплуатация,

высокая эффективность

• установка на DIN-рейке

• степень защиты IP 20

R-Box

• напряжение на входе: 230 В/50 Гц

• сигнал на выходе: от 0 до 10 В/1 кΩ

• гальваническая развязка 4 kV AC – оптроны

• электрозащита: IP 20

• крепится на рейке DIN распределительного щита

• содержит модуль гальванической развязки сигнала оборотов

• рабочая температура окружающей среды: 0–40 °C

• размеры ш × в × г (мм) – 52 × 23 × 40

Установочная коробка

Встраиваемые в стену

• служат для установки источника питания
прямого тока и модуля R-box в случаях,
когда невозможна установка на
распределительном щите

• IP 40

• размеры ш × в × г (мм) – 258 × 318 × 72

Термоэлектрический привод

• напряжение питания:
12 B DC/150 мА/1,8 Вт

• без тока ЗАКРЫТО

• электрозащита: IP 54

• соединительный кабель 2× 0,75 мм2, длина 1 м

• время открытия-закрытия < 3 мин.

Термостатическая головка гидравлическая с капиллярной трубкой

• диапазон регулировки от +6,5 до +28 °C

• установка регулировочной головки на стене

• длина капиллярной трубки 5 м

• гистерезис: ≤ 0,6 °C

Шумо-акустические параметры

• Печать
• E-mail

Одним из основных параметров, помимо мощности, является шум конвекторов, оснащенных вентилятором. Licon разрабатывает и проектирует свои изделия таким образом, чтобы ни при каких условиях не нарушались гигиенические нормативы, устанавливающие допустимый уровень шума для данного оборудования. Как правило, предел равен 30 дБ (A) акустической мощности. Это значит, что изделие при работе на минимальных оборотах не превысит данную границу. У изделий с логотипом OC было оптимизировано соотношение шум/мощность.
В изделиях компании Licon используются только самые передовые технологии. Это касается и вентиляторов. используемые вентиляторы оснащены запатентованным дисковым двигателем с магнитами постоянного действия. Преимуществом является, прежде всего, значительное снижение уровня шума и потребления электроэнергии в сравнении с обычным вентилятором с ротором и статором.

В качестве параметра для оценки уровня шума в документации Licon указывается акустическое давление Lp (A) на расстоянии 1 м от источника. Замеры проводились сертифицированной испытательной лабораторией.
Параметры акустической мощности могут быть предоставлены по желанию клиента.

Акустическое давление

акустическое давление — это изменение давления воздуха, вызванное источником шума. Такие колебания давления измеряются в н/м2 и обозначаются буквой ÇpÇ. акустическое давление представляет собой степень громкости. оно зависит от расстояния между источником шума и точкой осуществления замеров, а также от характеристик помещения.

Акустическая мощность

Энергия, преобразованная элементом конструкции (источником звука) в звук,носит названием акустической мощности. данная акустическая мощность передается воздуху в виде колебаний давления. акустическую мощность невозможно измерить напрямую. она определяется как акустическое давление, которое в форме полушария или шара сосредотачивается вокруг источника звука. Таким образом, акустическое давление является величиной, не зависящей от пространства или расстояния. оно используется и для всех дальнейших расчетов. Компания LICON по требованию клиента предо- ставит параметры акустической мощности изделий из серии OC.

Хотя для обозначения уровня акустического давления и уровня акустической мощности используются одинаковые единицы измерения (дБ), с точки зрения физики они представляют собой разные величины. Уровень акустической мощности — это звук, издаваемый источником звука (энергия, поступающая в пространство), уровень акустического давления — это звук, зарегистрированный на определенном расстояния от источника звука. на основании этого, уровень акустической мощности, как правило, выше, чем уровень акустического давления.

Короб со звукопоглощающей пленкой

для дополнительного уменьшения шума можно заказать короб конвектора со звукопоглощающей пленкой. Пленка уменьшает уровень шума на 1-3 дБ в зависимости от типа, длины и числа оборотов конвектора.

Шумо-изолирующая пленка

Графическое изображение уровня шума конвекторов OC

Монтаж и установка

• Печать
• E-mail

монтаж и установка конвекторов-соединение внутрипольных конвекторов PKOC

соединение внутрипольных конвекторов PKOC

используемый тип короба зависит от места подводки воды, в случае стыкового монтажа занижается боковина короба.

Боковины коробов конвекторов занижаются там, где нежелательно, чтобы были видны места соединения конвекторов между собой (длинные цепи конвекторов, например, в административных зданиях, отелях и т.д.). В заявке на решетку, предусмотренную для ходьбы, необходимо указать, что она будет устанавливаться на конвекторе с заниженным торцом (см. заказные коды для решеток PM ).

Примечание:
некоторые коробы конвекторов PKB не соединяются друг с другом. они изготавливаются только в варианте P0.

Профили алюминиевых рам

В стандартном исполнении конвекторы оснащены U-образным профилем серебряного цвета. Если заказывается F-образная рамка, она отдельно прилагается к комплекту поставки. Цвет декоративных рамок соответствует цвету алюминиевых решеток.

информация по установке конвекторов

Производственная линия PKOC

Licon PKOC, PKBOC, PKIOC, PKWOC

Монтаж конвектора — строительные работы

для правильного функционирования конвектора необходимо со- блюсти нескольких общих принципов монтажа:

• При правильной установке прибора теплообменник будет находиться на большем расстоянии от окна, нежели вентилятор.
• для соединения теплообменника с водопроводом рекомендуется использовать гибкие шланги в металлической оплетке (если не рекомендуется иное), которые входят в стандартный комплект поставки. на практике они упрощают доступ к отопительному регистру снизу без снятия его с отопительной системы, например, при чистке.
• Рекомендуется подсоединять теплообменник к системе отопления при помощи завинчивающейся резьбы и термостатического вентиля
• Подачу теплоносителя в отопительный регистр рекомендуется осуществлять через трубу, находящуюся на расстоянии от вентилятора. При ширине 34 см используется отопительный регистр OR-J3, в котором теплоноситель проходит через две трубы по первой в одном направлении, по второй в обратном направлении.
• Теплообменник конвектора PKWOC работает на четырех трубах, один контур служит для подсоединения к контуру отопления,а второй для подсоединения к контуру охлаждения.
• Правильно установленный конвектор расположен горизонтально, а верхние края короба конвектора не смяты и не согнуты, т.е. обеспечена правильная функциональность решетки для ходьбы и возможность вентиляции теплообменника.
• декоративная рамка на правильно установленном конвекторе находится на уровне покрытия пола с допуском+2 мм.
• Чтобы предотвратить загрязнение внутренней части конвектора, рекомендуется не снимать закрывающую панель на протяжении всего времени выполнения строительных работ. Панель, входящая в стандартный комплект поставки, не предназначена для ходьбы, можно заказать панель с более высокой несущей способностью.
• Система вентиляторов крепится к коробу конвектора при по- мощи магнитов. Если вентиляторы изготавливаются из нержа- веющей стали, они крепятся при помощи липучки велкро. Такая система позволяет снять вентиляторы с конвектора на время монтажа, чтобы воспрепятствовать их повреждению или загряз- нению и т.д. их также можно снять и очистить в течение периода эксплуатации.
• Внутрипольный конвектор следует надежно зафиксировать в полу. Установочные болты служат исключительно для горизонтального выравнивания короба конвектора.
• Перед тем, как осуществлять заливку бетоном, конвектор необходимо зафиксировать в полу при помощи анкерных болтов, которые будут препятствовать вертикальному сдвигу конвектора при последующей заливке бетоном. Во время заливки бетоном рекомендуется воздействовать на конвектор вертикальной на- грузкой. Во время бетонирования в конвекторе следует установить распорки, чтобы не произошло деформации короба. При заливке иным материалом (например, ангидридом), следует тщательно герметизировать все щели, чтобы раствор не попал в конвектор.
• У конвекторов PKBOC установочный болт включает в себя флажок, который служит для крепления к полу. У данного типа отсутствуют анкеры.
• Фиксацию и звукоизоляцию рекомендуется осуществить путем заливки конвектора бетоном по всей длине его боковых стенок и под днищем. оптимальной звукоизоляции удастся добиться при непосредственной заливке конвектора бетоном.
• При установке конвектора с вентилятором в открытом пространстве может возникать излишний шум, поэтому рекомендуется заказать короб, выстеленный звукопоглощающим материалом.
• Установка в фальшполу описана ниже.
• Конвекторы, обеспечивающие дополнительное охлаждение (PKIOC, PKWOC) как правило оснащены выводом для воды (конденсата). При установке не забудьте соединить трубку на дне конвектора с трубопроводом, предусмотренным для отвода сточной воды или конденсата. В водосточной конструкции рекомендуется установить сифон, для предотвращения неприятного запаха.
• Конвекторы PKBOC могут использоваться и в бассейнах.Разделительная перегородка служит для улавливания воды из бассейна, однако она не может использоваться в качестве обычного водослива для бассейна. Эта часть всегда помещается ближе к бассейну. Часть с теплообменником и вентиляторами должна находиться дальше от бассейна. В каждом углу конвектора имеется сливное отверстие, всего их 4. Установка, эксплуатация и обслуживание этого оборудования требует соблюдения особых условий. Пожалуйста, внимательно ознакомьтесь с ними на наших веб-страницах или в инструкции.
• Предупреждение: Внутрипольный конвектор с вентилятором PKBOC следует устанавливать таким образом, чтобы та часть, где находятся двигатель и вентиляторы, была надежно защищена от воды! Правильная установка конвектора – вид в разрезе

возможности установки конвекторов в полу в зависимости от типа пола

Установка путем заливки бетоном

Наиболее частый вариант монтажа: в полу заранее прокладывается строительный желоб для установки конвектора, или сам конвектор непосредственно заливается бетоном. Процесс монтажа более подробно описан в главе ÇМонтаж конвекторов –строительная частьÇ. В коробе конвектора при заливке бетоном необходимо установить распорки, чтобы воспрепятствовать продольному прогибу короба. С наружной стороны короба конвектора, сбоку, по всей длине теплообменника рекомендуется нанести слой теплоизолирующего материала (например, стекловаты, полистирола), чтобы тепло не поглощалось полом.

Установка в низком фальшполу

В данном случае конвектор необходимо зафиксировать на черновом полу при помощи анкерных болтов, а затем выравнять в горизонтальном положении при помощи установочных болтов. Так как под полом в области конвектора находится пустое пространство, для уменьшения шума рекомендуется выстелить короб конвектора звукопоглощающим материалом. данная конструкция переносит нагрузку, характерную для обычного способа эксплуатации.

Установка на высоком фальшполу

Это решение разрабатывается индивиудуально для каждого проекта. Ход монтажных работ аналогичен варианту ÇBÇ, только вместо анкерных болтов используется стальная балка или иное подходящее приспособление, которое поддерживает конвектор по всей его ширине. Так как под полом в области конвектора находится пустое пространство, для уменьшения шума рекомендуется выстелить короб конвектора звукопоглощающим материалом. Техническая часть согласовывается с заказчиком.

Размеры соединительных отверстий

Электрическая регулировка

• Печать
• E-mail

Описание системы электрической регулировки OC

для конвекторов PKOC, PKBOC, PKIOC, PKWOC, OLOC, OKIOC (далее называемых фанкойлами)

Стандартная регулировка

Регулировка предназначена для управления отопительной или охлаждающей мощностью конвекторов, оснащенных вентиляторами. для конвекторов используется:

• набор вентиляторов с уникальным дисковым синхронным двигателем с постоянными магнитами. Вентиляторы отличаются, прежде всего, низким потреблением электроэнергии, так как на максимальных оборотах потребляемая мощность двигателя не превышает 7,5 Вт, двигатель работает очень тихо.
• F-Box (соединительный клемник)
• Температурный датчик (выключатель) теплообменника

Дополнительная оснастка по выбору

• источник постоянного напряжения зависит от общей потребляемой мощности всех управляемых фанкойлов. Мы предлагаем два вида источников: мощностью 60 Вт и 100 Вт. источники поставляются отдельно и крепятся на DIN-рейке в электрическом щите.
• R-Box включает в себя модуль гальванической развязки для передачи сигнала оборотов, которым регулируется число оборотов вентилятора, и который также позволяет выбрать и оптимизировать отдельные уровни оборотов. R-Box крепится на DIN-рейке в электрораспределительном щите.
• Пластмассовая коробка для установки источника прямого напряжения и модуля R-Box для тех участков проводки, от которых электрораспределительный щит находится слишком далеко.
• Термостаты Siemens
• Вентили, термопривод 12 V DC

Мощность регулируется открытием/закрытием клапана подачи активной среды, если таковой имеется, и включением/выключением вентилятора, причем из трех скоростей вентилятора можно выбрать подходящую скорость. Если используется термостат Siemens RDG100T, обороты регулируются автоматически. Скорость вентилятора на всех трех скоростных уровнях можно легко отрегулировать. обороты вентилятора определяются силой сигнала регулирующего напряжения CNTRL, поступающего от модуля гальванической развязки (R-Box). Подробное описание функций и настроек вы найдете в инструкции по установке.

Вентиляторы, как правило, блокируются температурным датчиком (TS1), на котором установлена температура включения, приблизительно 35 °C. Эту функцию можно отключить. данное устройство не поставляется с конвекторами OKIOC. Фанкойлы с функцией дополнительного охлаждения нуждаются еще в одном температурном выключателе (TS2), подсоединенном параллельно с существующим температурным выключателем и предназначенном для хладагента. дополнительный выключатель срабатывает при температуре ниже 13 °C. для регулировки температуры и частоты оборотов система регулировки пользуется термостатами Siemens RAB11, RDF 600 или RDG 100T.

Контактное поле этих термостатов (TS1) соединено с сетевым напряжением, поэтому необходимо использовать модуль гальванической развязки (гальваническая развязка осуществляется при помощи оптронов) R-Box.

Термостат активирует параллельно подключенный источник питания с напряжением на выходе порядка 13,5 В. После включения источника начинают открываться клапаны подачи теплоносителя (если они используются). Затем термостат при помощи модуля гальванической развязки генерирует сигнал регулирующего напряжения CNTRL. Сигнал регулирующего напряжения является трех-уровневым, причем каждый скоростной уровень можно легко отрегулировать. для управления конвекторами также можно использовать концевые элементы высшей системы регулирования BMS (Bulding Managing System). один релейный выход BMS управляет открытием/закрытием вентиля, второй сплошной выход 0 — 10 В управляет оборотами.

В стандартной системе регулиров- ки предусмотрена возможность использования термопривода 12 V DC, который закрывает или открывает клапан теплоносителя. Функция настроена таким образом, что при необходимости обогрева, т.е. после включения термостата, включается источник питания. напряжение из источника питания подается напрямую к термоприводам клапана, регулирующего подачу теплоносителя в фанкойл. Если тепловой мощности, производимой без использования вентилятора, недостаточно, при помощи переключателя можно настроить необходимые обороты вентилятора (I. II. III).

Описание системы регулировки для PKBOC

Структура системы регулировки настоящего конвектора, предусмотренного для бассейнов, соответствует вышеописанной структуре. Принцип работы аналогичный. однако электрооборудование данного конвектора иное. Электроника двигателя, F-box, находится внутри конвектора, в пластмассовой коробке с защитным покрытием высокого уровня IP 67. При установке необходимо подключить соединительные провода к клеммнику F-box согласно инструкции. для регулировки температуры и оборотов используются те же типы и варианты исполнения термостатов, однако следует помнить, что термостаты нельзя устанавливать в бассейне.
для бассейна рекомендуется использовать температурный датчик, определяющий температуру в помещении бассейна, см. раздел оснастка. датчик предусмотрен для термостатов RDF 600 и RDG 100T.

Конвектор не предусмотрен для работы в условиях постоянного затапливания водой из бассейна. Внимательно ознакомьтесь с гарантийными и эксплуатационными условиями.

Монтаж необходимо осуществлять в соответствии с действующими нормативами и правилами техники безопасности! Производитель не несет ответственности за дефекты и ущерб, причиненные в результате непрофессиональной установки прибора.

PKWOC | отопление и охлаждение

• Печать
• E-mail
