Как перенести розетку в другое место

Перенос розеток

Иногда в процессе эксплуатации и при заселении в уже готовые к проживанию жилые помещения возникают проблемы в обеспечении электропитанием бытовой техники. Возникает эта проблема при замене мебели, перепланировке, установке дополнительного электрооборудования. Оказывается так, что до существующих розеток не дотянуться, либо попадают они в зону, доступ к которой полностью закрывается какой-либо мебелью. При этом приходится часто использовать различные удлинители, которые только мешаются под ногами.

Тут многие задаются вопросом: как перенести розетку в другое место? На самом деле все очень просто. Для начала необходимо определиться с местом ее нового размещения. Как правило, место для новой точки выбирается в непосредственной близости от электропотребителя, будь то телевизор, стиральная машина, электрический нагреватель воды.

Перед тем, как перенести розетку, стоит определиться, каким образом будет выполняться ее подключение к электрической сети. Есть несколько рабочих вариантов в зависимости от местных условий.

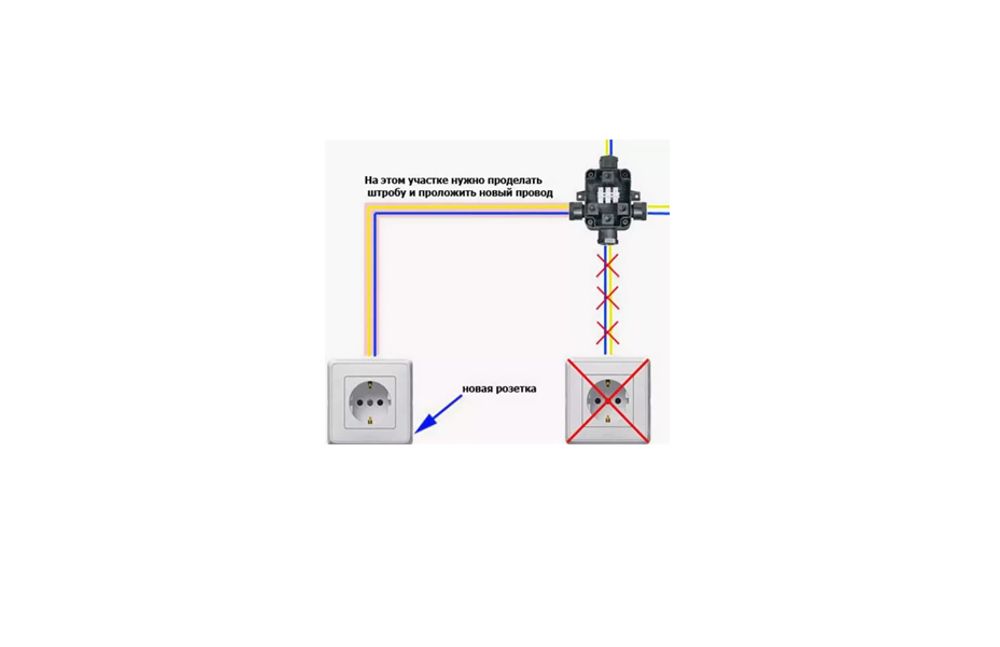

В первом случае подключение можно выполнить в существующей распаечной коробке, если таковая имеется. В ней провод до старой розетки необходимо будет отключить, а сами провода можно захоронить в стене.

Второй способ — нарастить кабель в переносимой розетке. Способ применим, когда прокладывать новую линию от распаечной коробки нецелесообразно в случае длинной линии, размещения кабелей под покрытием пола или наличия выделенной линии под мощного потребителя. При этом можно использовать старый подрозетник, как распаечную коробку.

Ну и, в-третьих, — выполнить так называемое шлейфовое подключение. В данном случае новая розетка подключается непосредственно в подрозетнике ближайшей функционирующей розетки. Важно при данном способе подключение защитного проводника выполнять как ответвление, так как в соответствие с п. 1.7.144 ПУЭ последовательное соединение проводящих частей не допускается. То есть, это означает, что в подрозетнике скрыто выполняется отдельное контактное соединение магистрали и ответвлений защитного проводника на розетки.

После выбора места подключения и размещения выполняется разметка трассы строго горизонтальными и вертикальными линиями. Если проводка скрытая, то при переносе розеток штробление неизбежно. Выполняется штроба шириной 3 см и глубиной 2,5 см с помощью любого из следующих инструментов, указанных в порядке возрастания трудоемкости и затрат времени: штроборез, болгарка с алмазным диском, перфоратор с лопаткой.

Несмотря на множество мифов, нет определенных требований по высоте и месту установки розеток в жилых помещениях. Высота и место размещения определяются удобством эксплуатации, выбираются под конкретную ситуацию, под конкретное оборудование, с учетом некоторых ограничений, оговоренных нормативными документами:

• не допускается размещать розетки под и над мойками;
• штепсельные розетки должны находиться на расстоянии не менее 0,6м от дверного проема душевой кабины в ванной комнате.

В выбранной точке выполняется ниша перфоратором с коронкой по бетону, устанавливается и закрепляется на гипсовую смесь подрозетник.

От места подключения прокидывается кабель в штробе, заводится в подрозетник с запасом по длине, равным 50 мм плюс глубина коробки. Штроба замазывается быстросохнущей строительной смесью, подключается и устанавливается на свое место новая розетка.

Остается только выполнить подключение смонтированной цепи в распаечной коробке или подрозетнике с соблюдением необходимых мер безопасности. После чего подрозетник можно закрыть пластиковой крышкой или куском гипсокартона и затем заштукатурить.

Таким образом перенести розетку в квартире не составит большого труда, а результат, несомненно, будет радовать еще долго.

Как перенести розетку?

Перестановка розетки может понадобиться в разных случаях. Это может быть вызвано перемещением мебели или решением поместить источник питания в более удобное место. Нужно знать, как правильно перенести розетку, чтобы избежать возникновения сложностей при ее эксплуатации. Узнать о процедуре переноса розетки можно из специального обучающего видео.

Другие исполнители на Юду

Рейтинг: 4,9

Как правильно перенести источник электрического питания?

Начинать работу следует с определения нового места, в котором будет располагаться розетка. Подумайте, действительно ли будет удобно ею пользоваться, какой прибор планируется подсоединять, и какова нагрузка на сеть. Если вы решили поставить более мощную розетку, учитывайте состояние проводки и качество проводов в кабеле. Если они алюминиевые, не рискуйте давать на них сильную нагрузку, это может повлечь замыкание или пожар.

Помните, любые электротехнические работы в квартире или доме должны выполняться при полном отключении электрической сети. Исключите возможность ошибочного или самопроизвольного включения автоматов. Проверить, есть ли напряжение в сети, можно с помощью тестеров.

После этого можно приступать к следующим действиям:

• отключить розетку от проводов
• демонтировать ее своими руками
• подготовить новый кабель или рассчитать, на сколько сантиметров нужно укоротить старый

Рекомендуется использовать новые розетки, если нужно перенести источник питания в другое место, но можно использовать и старые, если они не сломаны.

Перенос розетки по постоянной схеме

Вариант переноса розетки по постоянной схеме считается наиболее правильным, потому что можно избежать дополнительных скруток или наращивания проводов. После обесточивания розетки, удаления проводников и демонтажа коробки, нужно удалить и питающий кабель, который пролегает от розетки до распределительной коробки. Иногда это можно сделать методом простого вытягивания из стены. Но обычно требуется частично освободить проводку от слоя штукатурки. Далее приступают к работам в коробке – отсоединяют ненужную жилу кабеля от скруток. Более детальную информацию вы можете просмотреть на видео.

Следующий этап включает в себя такие работы:

• готовят штробу для нового кабеля
• делают углубление для новой коробки розетки
• прокладывают кабель, подсоединяют провода к новой розетке

Перенос розетки по временной схеме

Если правильно перенести розетку своими руками по постоянной схеме нельзя, прибегают к методу переноса по временной схеме. Она предусматривает присоединение нового кабеля к сети не в распределительной коробке, а на месте старой розетки.

Если в проводке используется кабель с алюминиевыми проводами, а для переноса розетки применяется медный кабель, необходимо соблюдать правила по их соединению. Эти металлы обладают разными физическими свойствами, их соединение выполняется не при помощи скрутки, а с использованием специального переходника, состоящего из пластин и зажимов, позволяющих избежать соприкосновения меди и алюминия.

Выбирая кабель для проводки, ориентируйтесь на данные таблицы:

При одинаковом размере сечения провода, алюминиевый выдержит меньшее напряжение. Это объясняется наличием на его поверхности пленки, образующейся во время окисления. Она обладает низкой токопроводимостью и фактически уменьшает сечение провода. Также информацию о напряжении различных типов проводов можно узнать на видео.

Рекомендации по проведению работ

Есть некоторые советы, которые следует выполнять. Ознакомившись с ними, вы будете знать, как правильно перенести розетку своими руками и как сделать это безопасно. К таким рекомендациям относятся следующие:

• использовать материалы и приборы с соответствующими техническими характеристиками. Детальнее об этом можно узнать из видео.
• выбирать место для розетки, учитывая правила электробезопасности
• оборудовать розетки дополнительными устройствами, например, УЗО

Если новая розетка будет находиться под потолком, пользуйтесь устойчивыми предметами для подъема на высоту. Желательно, чтобы это была надежная стремянка, тогда перенести розетку повыше будет удобно. Устройство защитного отключения выполняет свои охранные функции, оберегая жителей дома от повреждений электрическим током. Это актуально не только для взрослых людей, но и для маленьких детей и животных. Подключение УЗО достаточно простое, поэтому можно сделать это своими руками.

Как перенести розетку без штробления стены? Практические советы

В некоторых случаях возникает необходимость переноса уже существующей розетки в другое место: при перестановке мебели, изменении дизайна комнаты или схемы расположения функциональных элементов. Однако важным вопросом при выполнении такой операции является сохранение целостности стены и обоев. Ведь предполагается штробление места под новый подрозетник.

В этой статье мы расскажем об одном способе, как перенести розетку с одного места на другое, не прибегая к тяжелым инструментам для штробления. Метод предполагает установку открытой (наружной) розетки заместо внутренней (скрытой). Все действия можно выполнить самостоятельно, всего лишь за несколько часов. Однако не стоит забывать! В местах, где подключены розетки действует напряжение в 220 Вольт!

Почему нужен перенос розетки? – Она мешает

Разберем ситуацию на примере обычной спальни. Розетка, как правило, располагается на высоте 0.9 м. Возле нее расположена складная мебель (кресло или диван). Если к розетке подключен какой-либо прибор – обычно это телевизор или ПК – при раскладывании дивана/кресла, шнур зачастую вырывается, доставляя неудобство пользователю и портя саму бытовую технику.

В этом случае будет разумным решение перенести розетку в другое место. Но, с другой стороны, мы не хотим шума и пыли, которые являются неотъемлемыми спутниками штробления.

Наилучший вариант переноса:

• розетка со старого места убирается вовсе;
• к старым проводам подключаются новые (для новой розетки);
• прокладка новых проводов выполняется в пластиковый кабель-канал;
• в нужном месте устанавливается новая розетка наружного типа;
• старая установочная коробка закрывается специальной крышкой.

Итак, следуем алгоритму:

• Определяем новое место установки розетки, учитывая фиксированную длину кабель-канала 2м. По возможности рекомендуется избегать стыков, используя цельный канал.
• По длине обрезаем приготовленный кабель-канал и устанавливаем его, прикладывая к стене. Для фиксации можно использовать саморезы с острым концом и пресс-шайбой. Облегчить процедуру поможет обычный шуруповерт.
• Монтируем и подключаем наружную розетку. Кстати, старую розетку можно пока оставить, а потому все действия с новым устройством производятся с действующим от этажного щитка напряжением. При монтаже также можно обойтись без штробления – сюда отлично подойдут саморезы по дереву, их оптимальная длина 25мм. По возможности, лучше заранее предусмотреть электромонтаж двойной розетки – в дальнейшем она позволит решить проблему одновременного пользования телевизором и, к примеру, подзарядки мобильных гаджетов.
• На следующем этапе подключаем электропитание. Для этого отрезаем кабель по отмеренной заранее длине, оставив небольшой запас в 2-3 см с двух сторон. К использованию рекомендуется медный кабель с сечением 2.5 мм. Подключаем питание в старой коробке, но уже при выключенной фазе.

Старую розетку можно использовать в качестве распределительного узла, однако важно, чтобы поступающий через это соединение ток был ограниченным.

• Переносим розетку и подключаем алюминиевые провода через клеммы. На этом же этапе вся проводка аккуратно укладывается в кабель-канале, наружной и старой коробке.
• Завершающий этап: подключаем розетку и укладываем провода в коробе. Проверяем функциональность устройства, включив автомат в распределительном щите.

Чтобы все выглядело красиво и аккуратно, наружная розетка закрывается крышкой. Если нужно, ее корпус и края кабеля-канала немного подрезаются. Торцы канала можно закрыть специальными наконечниками – заглушками.

Руководствуясь такими же принципами, можно переносить не только розетки, но и выключатели.

Какие еще бывают способы переноса розетки?

Один из способов переноса розеток без штробления стен в квартире, пользующийся наибольшей популярностью среди современных дизайнеров интерьера заключается в использовании декоративных проводов.

Такой стиль считается ретро. Методика предполагает выполнение следующих действий:

• Установки керамических изоляторов
• Одевания на них свитых декоративных проводов.

Еще один способ крепления декоративных проводов – на скобы:

Также отличается простотой метод переноса розеток, предполагающий прокладку наружной проводки в гофре из ПВХ или трубах электротехнического назначения. Крепление несущего основания выполняется при помощи клипс, в которые в последствии монтируется гофра.

Маршрут прокладки будет аналогичен схеме расположения кабель-канала.

К экзотическим вариантам можно отнести перенос проводки к наружным розеткам и выключателям при помощи сантехнических, стальных или медных труб.

Независимо от вашего выбора варианта переноса различных элементов коммуникаций наружно, должны быть выполнены главные задачи: эстетическое соответствие заданному интерьеру и обеспечение максимальной безопасности при их эксплуатации.

Перенос розетки

Перенести розетку можно, используя один из существующих способов. При этом в случае применения некоторых, не придется разрушать стены, не нужно их прорезать специальным оборудованием (штробить), а значит не будет и пыли. Выбор лучшего способа переноса в другое место зависит мощности предполагаемых для включения бытовых приборов. Протягивать провод от распределительного щитка необходимо, если розетка нужна для подключения кондиционера, мощного духового шкафа либо электрической плиты. Для подсоединения телевизора можно просто нарастить провод.

Нужные инструменты

Работа пойдет быстрее при наличии под рукой хороших инструментов. Нужно приготовить:

• Мощную дрель. Обязательно должна быть насадка, которой предстоит высверливать отверстия под подрозетник.
• Розетку.
• Плоскогубцы.
• Подрозетник. Его выбирают, отталкиваясь из материала стен. Для гипсокартонных и деревянных покупают модели с распорными лапками, кирпичных и бетонных – пластиковые.
• Нож.
• Провод и зажимы для них, чтобы сделать надежное соединение.
• Изоленту.

Меры безопасности

Перед переносом розетки надо узнать, как расположена старая проводка. Когда это неизвестно, ее отыскивают с помощью бесконтактного индикатора – индикаторной отвертки. Установить, где стоит распределительная коробка, запитывающая старую точку. Имеет значение вид материала жил имеющейся проводки. Электрический ток представляет большую опасность, поэтому работы начинают после отключения автомата на вводе в дом. Отсутствие напряжения проверяют при помощи мультиметра или индикаторной отвертки.

Если снять напряжение с розетки не удается, работают очень осторожно исключительно в диэлектрических перчатках, иначе может произойти короткое замыкание.

Укорочение провода

В ситуации, когда предполагается установить новую розетку в метре от напольного покрытия, вместо находящейся в 20 см от него, используют этот метод. Снимают старую розетку и подрозетник. Из штробы вытаскивают провода до той высоты, которая необходима. Сверлят отверстия для установления нового подрозетка. В него заводят и собирают провода. Заделывают старое место и штробу. Ставят новую розетку.

Продление провода

Самому перенести розетку в другое место можно, удлинив линию. В стене проделывают другую штробу. После отключения автомата индикатором проверяют нет ли на клеммах напряжения. Крышку убирают, корпус вытаскивают из штробы. Новую проделывают к месту, где предполагается подсоединение. Линию продлевают, соединив провода, скручивая жилы, или другим методом. Там, где расположена старая штроба, ставят распределительную коробку, предназначенную для организации точки разветвления проводов. В нее помещают место соединения жил. Затем ставят подрозетник, розетку подключают к сети. Для наращивания берут кабель аналогичного сечения (площади среза проводниковой жилы провода без учета обмотки и изоляционного слоя), изготовленный из такого же металла. Специалисты не рекомендуют замазывать гипсом и цементом отверстия старой розетки, так как в основном именно там провода приходят в негодность. Чтобы в случае необходимости было проще было до них добраться, советуют соорудить дополнительную коробку.

Соединение шлейфом

Таким способом можно увеличить численность розеток. Новые точки могут быть сделаны с закрытой и открытой проводкой. Надо помнить, что кабеля можно прокладывать исключительно под прямым углом, по диагонали запрещено. Вначале проводят разметку, подготавливают место. Потом штробят стены, прокладывают провод от распредкоробки к первому подрозетнику. С кабеля снимают оплетку, фазный провод разводят влево, нулевой — вправо, в середине заземление. Оголяют их концы на 10 мм. Очень просто работать с розеткой с пружинными самозажимными клеммами. Оголенный конец подают в отверстие, пока он не упрется. После надо проверить, как закреплены жилы, для этого их нужно потянуть. Затем провода упаковывают, конструкцию вставляют в подрозетник. Проверяют горизонтальность по уровню, затягивают винты. Ставят лицевую панель и накладную рамку.

Чтобы соорудить такую линию, понадобится меньше провода. Но надо иметь в виду, что она не совсем надежная, если прекратит работать старая розетка, то и все остальные станут нерабочими. Соединяя 2 розетки цельным шлейфом, нагрузка последовательно передается от одной к другой. Когда в розетки, которые соединены через перемычки, будет сразу включено несколько приборов, для них может не хватить напряжения.

Вывод новой линии

Безопаснее и надежнее добавить провод до распредкоробки, благодаря такому ответвлению розетку можно перенести и на другую стенку. После того как будет отключено электричество, выполняют демонтаж старой линии с розеткой. Старую штробу замазывают, делают новую до того места, где будет удобно поставить розетку. В нее кладут кабель, подводят его к новому подрозетнику и подключают.

Этот способ имеет ряд плюсов. Во-первых, высокая надежность. Во-вторых, возможность установки силовой розетки, позволяющей включать мощную бытовую технику.

Организация новой линии требует больших монтажных расходов.

Перенести розетку в другое место можно самостоятельно, но перед этим необходимо внимательно прочитать инструкцию по выполнению такой работы, подготовить нужные материалы и инструменты, подобрать такой способ переноса, который лучше всего подойдет для конкретного случая. Лучше всего обратиться к квалифицированным специалистам. У них есть необходимое оборудование и инструменты, а главное знания, как сделать все быстро и безопасно.
