Однофазные счётчики электроэнергии
Однофазный счётчик электроэнергии относится к бытовым устройствам, используемым преимущественно в городских квартирах, частных домах и коттеджах. Кроме того, эти приборы учёта электроэнергии могут применяться в небольших офисах, магазинах, гаражах. Данное оборудование предназначено для установки в цепях переменного тока с одной фазой.
В городах и сельской местности для большинства объектов бытовой сферы предусматривается подключение именно однофазных счётчиков электроэнергии. Установка более мощного трёхфазного устройства требуется только при подключении к сети большого количества энергозатратных приборов.
Однофазные электросчётчики производятся в двух модификациях:
- Однотарифные счётчики. Самые простые измерительные приборы, неприхотливые в эксплуатации. Такие устройства фиксируют потреблённый объём электроэнергии равномерно, без учёта времени суток. Примеры: модели НЕВА 101, 103, 104, 106 и другие.
- Многотарифные счётчики. Более сложные приборы, осуществляющие дифференцированную регистрацию потреблённых ресурсов по определённым временным зонам. Данные устройства дают возможность использовать различные тарифные планы в целях экономии денежных средств. Потребители могут выровнять нагрузку и уменьшить ее в пиковые часы. Примеры: приборы многотарифного учёта НЕВА МТ 113, 115, 124 AR2S и другие.
Принцип работы однофазных счётчиков электроэнергии
Однофазные счётчики предназначены для определения расхода электроэнергии при постоянном рабочем токе 5 Ампер и максимальном 50 Ампер. Устройство такого типа подключается к сети с напряжением 200 или 230 Вольт. Корпус изделия маркируется буквами СО.
Однофазный электросчётчик представляет собой микропроцессорный прибор, состоящий из электронного реле и микроконтроллера. Контакты, расположенные на реле, присоединяются к проводам электрической сети, после чего контрольными приборами осуществляется учёт количества поступившего тока. Устройство может эксплуатироваться в автоматизированной системе учёта или работать автономно.
Однофазный однотарифный счётчик НЕВА 101 1S0 230V 5(60) A
Однофазный однотарифный счётчик НЕВА 103 1S0 230V 5(60)A
Однофазный однотарифный счётчик НЕВА 105 1S0 230V 5(40) A
Однофазный многотарифный счётчик НЕВА МТ 124 AR2S E4PC 5(60) А
Современные электрические однофазные счётчики являются идеальной заменой устаревшим индукционным моделями. Они позволяют:
- измерять как активную энергию, так и реактивную;
- фиксировать превышение нормативных параметров потребления энергии;
- фиксировать такие факты, как магнитное воздействие на измерительный прибор или открытие клеммной крышки;
- измерять нормируемые показатели качества энергии.
Подключение однофазного счётчика
Однофазные приборы учёта имеют прямое включение, то есть дополнительных понижающих трансформаторов тока не требуется. Подготовительная часть работ по установке прибора включает в себя монтаж навесного или встраиваемого бокса. Его нужно фиксировать на расстоянии 0,8–1,7 метра от пола, чтобы впоследствии было удобно снимать показания.
Подключение однофазного счётчика
Чтобы установить однофазный счётчик учёта электроэнергии, следует убедиться, что подающая линия обесточена. Для подготовки прибора к подключению нужно открутить пломбировочный винт, расположенный на нижней крышке. Под крышкой на корпусе каждого счётчика находится схема, согласно которой необходимо производить установку.
На клеммной колодке однофазных счётчиков, регистрирующих расход электрической энергии, располагаются 4 контакта:
- первый контакт — ввод фазы от внешней сети;
- второй контакт — выход фазы;
- третий контакт — ввод нуля от внешней сети;
- четвертый контакт — выход нуля.
Подключать контакты при установке счётчика следует в вышеуказанном порядке.
Как выбрать однофазный счётчик
Схема подключения электросчетчика НЕВА 103
Современные однофазные электросчётчики отличаются не только высокой точностью, но и доступной ценой. Срок службы таких устройств — до 30 лет. Приобретая контролирующий прибор для дома или квартиры, важно обратить внимание на его изготовителя — от этого напрямую зависит качество прибора.
- Класс точности. Чем точнее прибор будет фиксировать данные, тем меньше вероятность переплатить за электроэнергию.
- Мощность. Чтобы правильно подобрать прибор по этому критерию, нужно подсчитать суммарную токовую нагрузку на сеть.
- Тип устройства. В зависимости от условий помещения и региона проживания следует выбрать одно- или двухтарифный счётчик. Если пользователь хочет сэкономить денежные средства и имеет возможность пользоваться большинством электроприборов в ночное время, целесообразно выбрать двухтарифное устройство.
Однофазные и трёхфазные электросчётчики
Электрическую энергию, расходуемую на объектах жилого сектора, в коммерческих и производственных зданиях, контролируют и регистрируют однофазные и трёхфазные счётчики.
- Однофазные устройства подключаются к двухпроводной сети напряжением 220 вольт с фазным и нулевым проводами и переменным током, эти счётчики фиксируют расход электричества.
Рисунок 1 — Подключение однофазного электросчётчика
- Трёхфазные устройства тоже предназначаются для учёта электроэнергии и контроля над её расходованием, но работают такие счётчики в сетях переменного тока с напряжением 380 вольт и четырьмя проводами, один из которых нулевой.

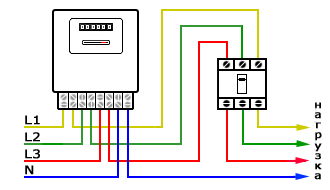

Рисунок 2 — Подключение трёхфазного электросчётчика
Использование счётчиков различных видов
Приборы учёта электроэнергии различаются не только конструктивно, но и сферами применения. Однофазные устанавливаются:
- в квартирах;
- офисных зданиях;
- общественных учреждениях;
- небольших торговых предприятиях;
- гаражных постройках;
- частных и дачных домах.
Однофазные приборы проще по устройству, чем трёхфазные электросчётчики, и дают максимальное удобство при снятии показаний потребления электроэнергии. Трёхфазные счётчики отличаются большей точностью, они незаменимы:
- на промышленных предприятиях;
- в автосервисах;
- супер- и гипермаркетах и т. п.
Также их монтируют в квартире или доме, если к жилой недвижимости подведена трёхфазная сеть.
Какой счётчик выбрать?
Тип электросети
Перед тем как приобрести прибор, нужно выяснить особенности сети. Для трёхфазной сети требуется трёхфазный счётчик, а для однофазной — однофазный. Для дома с сетью 220 вольт можно взять более мощный прибор на три фазы — подсчёт расходования электроэнергии будет более точным. Для установки такого устройства важно лишь получить разрешение у энергосетей. При монтаже вместо трёх фаз подключается только одна либо распределяются разные группы приборов на все три, что помогает избежать перегрузок на сеть и перекосов фаз.
ВАЖНО! Главное правило безопасности — подключать прибор учёта электроэнергии должен специалист. Самостоятельные действия возможны лишь при надлежащей квалификации исполнителя, но после монтажных работ всё равно следует вызвать представителя компании, которая будет поставлять электроэнергию. Такой визит необходим для опломбировки прибора.
Рисунок 3 — Опломбированный электросчётчик
Механизм электросчётчика
Трёх- и однофазные счётчики бывают индукционными и электронными. Первые — это электромеханические устройства с характерным вращающимся диском в специальном окошке на передней части прибора. Они до сих пор используются в домах с низким электропотреблением, но постепенно выводятся из эксплуатации.
В электронных устройствах измерение потребляемой энергии производится преобразованием аналоговых входных сигналов тока и напряжения в цифровые импульсы. В отличие от однотарифных индукционных эти приборы могут:
- работать в нескольких режимах;
- управляться дистанционно.
Они обладают меньшей погрешностью и рассчитаны на значительные нагрузки.
Существуют еще гибридные счётчики с механической частью вычислительного устройства, но с цифровым дисплеем.
С учётом эксплуатации в условиях невысокой нагрузки практичнее устанавливать классические приборы. Большие плюсы однофазных и трёхфазных счётчиков индукционного типа — долговечность и надёжность. Если они и проигрывают электронным устройствам, то только в функциональности. Электромеханические приборы действуют в однотарифном режиме, удалённо их невозможно контролировать.
Количество схем учёта электроэнергии
С целью экономии рекомендуется установка счётчиков:
- двухтарифных — работают по дневному и ночному режимам учёта;
- многотарифных — контролируют расход энергии в нескольких режимах (с ночным, пиковым и полупиковым дневными периодами).
Если установлен двухтарифный однофазный или трёхфазный электрический счётчик с дневной (7:00–23:00) и ночной (23:00–7:00) режимами учёта, существенную экономию даст максимальное смещение основного расхода энергии на ночь и раннее утро.

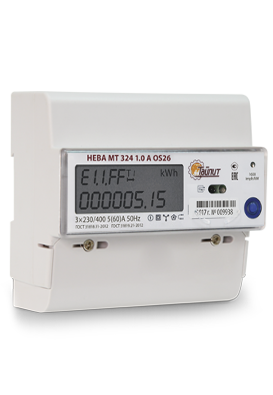

Рисунок 4 — Трёхфазный многотарифный электросчётчик
Если ночью электротехника практически не используется, установка многотарифного прибора нерентабельна — владелец не получит выгоды. Но если потребитель готов перенести работу энергоёмких приборов на время действия льготного тарифа, приобретение такого счётчика оправдано.
Максимальный ток
Следует определить, какой мощности электроприборы будут использоваться в жилом помещении или на производственном объекте. Эти показания суммируются и делятся на значение напряжения. Если имеется проект электроснабжения, то на схеме (там, где обозначен символ вводного автомата) обычно указывается максимальный ток. На коммутационном аппарате в щите проставляется ампераж. Например, если вводной автомат рассчитан на 40 ампер, то электросчётчик необходимо устанавливать не ниже чем на 60.
Класс точности
По современным требованиям учёта электрической энергии класс точности контролирующего прибора не должен превышать 2,0 для жилой недвижимости. Если устройство предназначено для предприятия или магазина, то требования ужесточаются до значения 1,0. В старом жилом фонде еще пользуются однофазными электросчётчиками с классом точности 2,5, но по правилам они подлежат скорейшей замене. От величины этого параметра зависит и стоимость электросчётчика: чем меньше число, тем модель дороже. Выяснить класс точности можно по обозначению на панели прибора (цифры в окружности).
Межповерочный интервал
Он проставляется на пломбе счётчика. Пломбы поверки однофазных приборов учёта рассчитаны на 24 месяца (ориентир — две последние цифры поверочного года) и трёхфазных — не более 12 месяцев.
Какой счётчик электроэнергии лучше поставить в квартире
Сегодня у нас пойдёт разговор о приборах учёта и о том, какой электрический счётчик лучше поставить в квартиру. Теоретически, счётчик — это зона ответственности компании, которая продаёт вам электричество, но практически, этот вопрос приходится решать жильцам дома или квартиры. Вы обязаны иметь учётный прибор и заменять его по мере надобности, например, если он старый и современным требованиям не отвечает.
И тут возникает большой вопрос — как выбрать электрический счётчик в квартиру? Если их, как комаров летом, не сосчитать. Навскидку, любой опытный электрик назовёт вам пару десятков фирм по производству из России и соседних братских республик.
Но, даже самый крутой из нас не упомнит все виды, потому, что наименований больше четырёх сотен. И это без импортных электросчётчиков из Европы. Короче говоря, глаза разбегаются и голова кругом, если надо купить электрический счётчик для квартиры и тут даже цена — момент второстепенный.
Так что, мы решили написать инструкцию, как выбрать счётчик электроэнергии для квартиры или дома.
1. Счётчик электроэнергии в квартиру — конструкция и характеристики
Чтобы понять, как выбрать, надо знать, что выбираем. Как говорил кролик в Винни-Пухе: «Я бывают разные!», вот со счётчиками та же картина.
Индукционные и электронные
В первую очередь, учётные приборы делятся по конструкции.
Индукционный счётчик придуман давно и до недавнего времени использовался только он. Это всем привычный дисковый аппарат, который стоит на площадке или прямо в квартире. Внутри такого прибора есть две магнитные катушки, токовая и напряжения. Их магнитное поле крутит диск, связанный со счётным механизмом, который и учитывает использованные киловатты.
Отличительная особенность индукционного счётчика — надёжность и длительный срок работы. По паспорту не меньше 15 лет, а фактически такие «элетросчетоводы» спокойно работают по 30-50 лет. Но, точность измерения слабовата, как говорится, ловят только крупную рыбу, а слабую нагрузку пропускают.
Электронный счётчик измеряет расход напрямую и появился не так давно. Движущихся измерительных частей в нём нет, данные по расходу показываются на индикаторном табло. Электронный регистратор может хранить цифры по расходу и передавать их, например, в автоматизированных системах «умный дом».
Новые приборы умеют считать расход энергии по нескольким тарифам с высокой точностью. Которую, кстати, можно повысить, если заменить микросхему. Учитывают всё, даже самую минимальную нагрузку от техники в спящем режиме.
Производители обещают, что работать будет не меньше 10-15 лет, но пока до этого возраста ни один не добрался, появились-то недавно. Про надёжность можем сказать, что электроника бывает глючит, но в целом, если сделано хорошо, то и работает также.
Однофазный или трехфазный счетчик для квартиры
Поскольку, электрические сети бывают однофазными, с номиналом напряжения 220 В и трёхфазными с напряжением в 380 В, то и счётчики выпускаются разных видов.
Однофазный электросчётчик стоит у большинства жильцов квартир. Бытовые электросети у нас рассчитаны на 220 Вольт, как и домашняя электротехника. Нужен ли трёхфазный счётчик в квартире при однофазной сети? Скорее нет, чем да. Теоретически, если его поставить, он будет вести учёт электричества правильно. Но энергосбытовая организация попросту откажется его регистрировать.
Трехфазный счётчик обычно нужен в частном доме. Там многое оборудование (котлы, водонагреватели, электродвигатели) работает от трёхфазной сети с напряжением 380 В. Счётчик электроэнергии на 220 Вольт в доме тоже есть. Он считает расход по однофазной сети, то есть отвечает за освещение и работающие утюги, чайники, стиральные машинки, телевизоры и тд.
Совет! Для квартиры достаточно купить однофазный электронный электросчётчик.
2. Какой счётчик нужен в квартиру — многотарифный или однотарифный
Раньше все учётные приборы были индукционные и однотарифные. С приходом электронных появилась возможность считать израсходованное электричество по нескольким тарифам — двум, трём и больше.
Многотарифный регистратор считает расход с разбивкой по времени, например, двухтарифный по дневной зоне — с 7 утра до 11 вечера и по ночной — с 11 вечера до 7 утра.
Дневная энергия дороже, ночная дешевле, поэтому, можно запланировать работу энергоёмкой техники на ночь. Стирку там запустить или обогреватель включить. Выгодно? Да, но вот какая история. Разница в дневном и ночном тарифе где-то большая, а где-то практически никакая, а вот счётчик многотарифный всегда дороже однотарифного.
Поэтому, прежде чем выбирать оплату по нескольким тарифам — прикиньте расход на месяц и разбейте его на день/ночь. А потом посчитайте по одному тарифу. Если экономия получится вполовину от однотарифной оплаты или хотя бы треть, тогда есть смысл ставить многотарифный прибор. Он себя окупит и сбережёт ваши деньги.
Если же разница выходит в 100-200 рублей, то смысла нет заморачиваться многотарифной оплатой. Оборудование окупится не скоро и экономия чисто символическая. В этом случае лучше подумать об умном управлении энергозатратами.
Многотарифный счётчик электроэнергии в дом тоже надо выбирать по расходу и с учётом оснащённости мощным электрооборудованием. Если работает водогрей, частичное электрическое отопление, то их выгоднее максимально использовать по дешёвому ночному тарифу.
3. Как выбрать счётчик электроэнергии для дома по классу точности
Электросчётчики различаются не только по конструкции и числу тарифов, но и по классу точности. У любого прибора есть погрешность измерения. Класс точности и есть такая максимальная погрешность.
По современным требованиям электрический счётчик в квартире или доме должен иметь класс точности 2,0 или ниже.
Поэтому и заставляют менять старые индукционные аппараты, у которых класс точности 2,5%. В чём практический смысл? Чем выше показатель погрешности, тем больше пропустит прибор слабой нагрузки, не посчитает её. Например, многая домашняя электротехника часть времени находится в дежурном или спящем режиме. Расход энергии маленький, но он всё равно есть. Счётчик с меньшей погрешностью (1-2%) такой расход посчитает, а вот с высокой (2,5%) — просто не заметит. Это выгодно для потребителя, но совсем не в кайф для энергосбыта. Недоучёт выходит весьма солидный.
С другой стороны, если вы «воткнёте» прибор с классом точности 0,2% вместо двух, то устроите праздник для энергосбыта и проблему для себя. Ваш точный счётчик «выдаст» завышенные показания расхода. По сути, будете платить за себя и за соседа.
Наш совет! Берите электрический счётчик для дома или квартиры с классом точности 2,0. В требованиях указан «верхний предел» погрешности — пользуйтесь этим. Всех принуждающих поставить прибор с большей точностью посылайте читать правила.
4. Купить счётчик электроэнергии в квартиру на din-рейку или под болты
У счётчиков есть ещё одно различие — способ крепления. Производители выпускают оборудование в двух вариантах:
- с крепежом на din-рейку
- с крепежом под болты
Монтаж на на din-рейку чаще используется в боксах и электрощитах внутри зданий и помещений. В многоквартирных домах регистратор стоит на площадке или прямо в квартире. Схема установки может быть разная, отдельно счётчик в боксе и отдельно автоматы отключения и УЗО или всё вместе на одном щите. При совместной установке лучше взять модульный счётчик на din-рейку.
Монтаж на болты чаще используется в уличных щитах, например, во вводно-распределительных устройствах частных домов. Болтовое креплении надёжнее фиксирует оборудование и предохраняет от сдвигов и потери контакта.
Большинство счётчиков ставится внутри домов, хоть в городе, хоть за городом. По правилам эксплуатации приборы должны работать в отапливаемом помещении или в обогреваемом щите. Модели на din-рейку — самый оптимальный вариант для установки внутри зданий, их легко монтировать и демонтировать.
Что делать, если дом старый и счётчик прикручен на болты, а хочется новый модульный? Брать его и говорить товарищам из энергосбыта, что хотите монтаж на рейку. Закрепить din-рейку в старый щит совсем несложно, по времени минут 5.
Важный момент! Фактически энергосбыт должен опломбировать новый счётчик и принять его на учёт. То есть, замену старого оборудования на новое может выполнить любой квалифицированный электрик с группой допуска не ниже третьей.
5. Счётчик электроэнергии в квартиру — дата поверки
Начнём с официальной части. В ПУЭ написано, что однофазный квартирный счётчик должен иметь «пломбы с клеймом госповерителя. с давностью не более 2 лет», а трёхфазный счётчик в частном доме пломбы госповерки «с давностью не более 12 месяцев».
Поверка выполняется на заводе после сборки прибора. Соответствующий штампик с датой ставится в паспорт и на пломбе счётчика. Теоретически, магазины должны отслеживать «срок годности» по поверке, но практически это делается не везде. То есть, вы можете купить счётчик электроэнергии в квартиру или дом с истекшей поверочной датой. И его не поставят на учёт без новой поверки. К тому же, вам влетит за «отсутствие прибора учёта» от энергосбыта.
Поэтому, при выборе и покупке обязательно смотрите дату поверки в документах и на счётчике. Она должна быть в указанных пределах, хорошо читаться в паспорте и особенно на пломбе. Невнятный оттиск может «огорчить» инспектора энергосбыта. Вас тоже пошлют поверять оборудование, и «всыплют» за его отсутствие. В общем, «второй акт марлезонского балета».
Интернет-магазин 220pro.ru продаёт счётчики с годным сроком поверки, с хорошо читаемыми пломбами и правильными документами. У нас вы получаете технику, надёжную во всех отношениях.
6. Какой счетчик выбрать для квартиры по токовой нагрузке
Электрооборудование учёта расхода рассчитано на разную нагрузку по току. Сколько ампер нужно вам, можно выяснить тремя способами.
1. Узнать сколько ампер на вводном кабеле, который подключён к счётчику. Эту информацию можно получить у электрика в ЖЭКе или УК.
2. Посчитать токовую нагрузку по кабелям в квартире. Это лучше доверить электрику, который монтировал вашу проводку и знает все кабели и сечения.
3. Посчитать суммарную мощность домашнего электрооборудования в киловаттах с учётом запаса на покупку чего-то ещё.
Два первых способа требуют помощи профессионалов, третий доступен любому хозяину квартиры. Записываете на бумажку мощность всего, что подключено в розетку, складываете, плюсуете ещё несколько киловатт про запас и смотрите на сумму. Если она в пределах 10кВт, вам хватит счётчика на 60 Ампер. Если насчитали больше десятки в кВт — берите регистратор на 80 или 100А.
По опыту работы, 60 Ампер на однофазном счётчике хватает за глаза и за уши большинству квартир. Даже если техники много, вся вместе она включается крайне редко, поэтому нет смысла покрывать всю мощность.
Трёхфазный счетчик в частном доме можно взять до 100 А, если энергосбыт согласился выделять вам соответствую мощность по нагрузке. Данные указаны в проекте дома или их надо получить в энергоснабжающей конторе.
Обратите внимание! Трёхфазный счётчик для частного дома может подключаться как напрямую, так и через трансформатор. Если токовый номинал 50А или не выше 100А, аппарат включается напрямую. Если же нагрузка перевалила за сотню ампер, тогда придётся ставить при подключении трансформатор вторичного тока, а счётчик запитывать уже через него.
7. Счётчики электроэнергии в квартиру в магазине 220pro.ru
С основными характеристиками и требованиями к учётному оборудованию мы разобрались, давайте теперь посмотрит на конкретные модели на примере каталога 220pro.ru. У нас можно купить электрический счётчик для дома или квартиры российского и европейского производства.
В каталоге имеются однофазные и трёхфазные счётчики под брендами:
Счётчики Меркурий для квартиры или для загородного дома
Оборудование выпускает компания «Инкотекс». «Меркурий™» — широко известная торговая марка, базовый класс точности 2.0. Продукция отличается высоким качеством, надёжностью и доступной ценой.
Однотарифный электронный счётчик Меркурий серии 201 и 202
Самая дешёвая модель 201.5 стоит меньше 1000 рублей. Она рассчитана на максимальный ток до 60/80А и прекрасно подходит для городских квартир. Гарантия на аппарат 6 лет, а срок службы производитель обещает аж до 30 лет. К тому же, межповерочный интервал составляет 16 лет. А это очень важный показатель. Поставив однотарифный счётчик Меркурий, вы забудете про его поверку и претензии энергосбыта на полтора десятка лет.
Многотарифный счётчик Меркурий для квартиры серии 200
Такой прибор может вести подсчёт электричества по 4 тарифам. Максимальный ток 60А легко покроет до 10 киловатт нагрузки домашней техники. Межповерочный интервал 16 лет, гарантия 6, срок службы 30. Такой счётчик можно соединить с компьютером и передавать дистанционно данные по учёту. А для управления нагрузкой по разным тарифным зонам поставить УЗО. Чтобы энергоёмкая техника не включалась автономно в часы самой дорогой пиковой нагрузки.
Трёхфазный счетчик Меркурий для частного дома
Имеет класс точности 1.0 и межповерочный интервал 10 лет. Для учёта активной энергии подойдут одно и многотарифные счётчики серий 230 и 231. Для учёта активной, реактивной и суммарной нагрузки пригодятся приборы серий 230, 234, 236 и серии AR.
Электрические счётчики Энергомера
Производятся на одноимённых электротехнических заводах. Компания работает уже более 20 лет и продукция отлично прошла проверку на надёжность. Базовый класс точности 1.0, межповерочный интервал 16 лет, гарантия 5 лет и срок службы до 30 лет.
Однофазные однотарифные счётчики Энергомера серии CE 101
Они ведут учёт активной электроэнергии при максимальном токе в 60/100А. Рассчитаны на 220 тысяч часов работы. Конструкция с измерительным шунтом обеспечивает высокую точность и устойчивость прибора к электромагнитным помехам. Счётчики серии CE 101 выпускаются в разных вариантах корпуса как для крепления на din-рейку, так и на плоскость под болты.
Многотарифный однофазный счётчик Энергомера CE 102
Может измерять расход по четырём тарифам и передавать данные. Результаты сохраняются в энергонезависимой памяти и не теряются при обесточивании счётчика. Также можно снять накопленные показания с прибора без напряжения в сети. Производитель выпускает оборудование в корпусах разного типа с установкой в щиты на болтах или на din-рейку. Счётчик хорошо защищён от механических воздействие и попыток «взлома данных» с помощью магнита.
Трёхфазные счетчики Энергомера в частный дом
Подходят для учёта разных видов нагрузки в трёхфазных цепях. Учитывают активную энергию, реактивную и общую. Рассчитаны на величину тока 60/100А, могут подключаться напрямую или через трансформатор тока. Межповерочный интервал 16 лет, гарантия 4 года и срок службы 30 лет.
Для однотарифоного учёта разработаны трёхфазные счётчики Энергомера серий СЕ300, СЕ302 и ЦЭ6803В. Монтаж на болты или дин-рейку, в зависимости от типа корпуса. Для многотарифного учёта подходит оборудование серий СЕ301, 303, 304.
Электросчётчики Нева
Выпускаются компанией «ТАЙПИТ», отличаются удобным дизайном корпуса, есть узкие модели на рейку, которые подходят для сборки модульных электрощитов. Базовый класс точности 1.0, срок повторной поверки 16 лет, гарантия на 5 лет и срок эксплуатации 30 лет.
Однотарифный однофазный электросчётчик Нева серии 101-105
Подходит для бытового учета в квартирах и домах. Рассчитан на ток от 40 до 80 А. Монтируются на рейку или на поверхность щита с помощью болтов. Оборудование имеет прочные корпуса и современный дизайн.
Трёхфазный счетчик Нева для загородного дома
Для установки на трёхфазную сеть пригодятся приборы серий Нева 301, 303, 306 для однотарифного учёта. Их можно устанавливать с прямым подключением или через трансформатор. Максимальный ток в сети 60/100А, при трансформаторном подключении 7,5/10А. Корпуса счётчиков рассчитаны на монтаж с помощью динрейки или винтов.
Электросчётчики ABB
Однотарифные однофазные счётчики АВВ модели С11 и FBU11200 подходят для домашнего учёта с показателями максимального ток в 40 и 80 Ампер, класс точности 1.0. Монтируются на din-рейку, используется для модульных электрощитов.
Счётчик АВВ однофазный многотарифный FBU-11205 устанавливают на сеть с нагрузкой до 80 Ампер. Учёт ведётся по двум тарифам, с хранением и передачей данных через ИК-порт.
Всё оборудование имеет российские сертификаты соответствия, межповерочный интервал 16 лет, срок работы — 30 лет, гарантия до 5 лет.
8. Какой электрический счётчик лучше поставить в квартире — оптимальный вариант
Понятно, что хочется поставить самый хороший счётчик, поэтому скажем несколько слов об оптимальном варианте. С одной стороны, такие рекомендации это личные пристрастия электрика, с другой — основаны они на опыте установки счётчиков. Когда смонтируешь 2-3 сотни приборов за год узнаёшь их, как говорится, и в профиль, и в фас.
Наш выбор — рекомендации интернет-магазина 220pro.ru
Однофазный однотарифный электросчётчик
Все модели электронные, данные отражаются на ЖК-дисплее или электромеханическом учётном устройстве. Рассчитаны на максимальный ток в 60 Ампер и напряжение 220 Вольт, класс точности 1.0-2.0. Монтируются на din-рейку, изготовлены из пластика. Рабочий диапазон для моделей с ЖК-дисплеем от -20 С, для счётчиков с ЭМОУ от -40 С. Это данные производителей, опытным путём проверено, что дисплейные счётчики лучше ставить в городских квартирах, с электромеханическим устройством нормально работают и в дачных домах, где зимой хозяева бывают периодически.
Однофазный многотарифный счётчик
Модели с электронным дисплеем, ставятся на din-рейку, рассчитаны на ток до 60 А. Класс точности 1.0-2.0, число тарифов 4, можно управлять нагрузкой через УЗО. Счётчики накапливают информацию и могут передавать её в систему автоматизированного учёта. Память энергонезависимая, данные и программы защищены от взлома.
Однотарифный трёхфазный счётчик
Считают активную электроэнергию в цепи с напряжение 380 В по одному тарифу, устройство учёта электромеханическое, сами счётчики электронные. Класс точности 1.0, рассчитаны на ток до 60 или 100 А и прямое подключение, с установкой на дин-рейку или на болты. Подходят для монтажа в частный дом, на дачу, в гараж, в мастерскую. Механическое устройство учёта нормально переносит отсутствие отопления, но счётчик должен стоять или в помещении, или в специальном шкафу, с защитой от осадков и погодных капризов.
Многотарифный трёхфазный электросчётчик
Эти модели считают расход электроэнергии в трёхфазных цепях в одном или двух направлениях. Класс точности 0.5-1.0, максимальная токовая нагрузка 60-100 Ампер. Подключение как напрямую, так и через трансформаторы тока. Установка на динрейку или в щит на болты. Предназначены для учёта активной энергии (модели 231 АТ-01, СЕ 301) или активной и реактивной (230 ART-01, 230 ART-02). Многотарифный трёхфазный счётчик может работать как автономно, так и в составе автоматизированной системы.
Важно! Выбор оптимальной модели счётчика должен совпадать с рекомендуемыми производителями от вашего поставщика электроэнергии. Например, Мосэнергосбыт предлагает устанавливать для квартиры счётчики марки «Меркурий» и «Энергомера». Петроэлектросбыт предпочитает продукцию компании «Тайпит» (счётчики «Нева») и «Энергомеру». Если вы живёте не в столицах, требования могут оказаться другими. Уточняйте их на сайте местного энергосбыта или в их офисе.
9. Подведём итоги
Интернет-магазин 220pro.ru предлагает качественные электросчётчики в широком ассортименте российского и европейского производства. Всё сделано по ГОСТам, с правильными документами и годными сроками поверки
Заходите и выбирайте свой счётчик!
Спрашивайте, что непонятно или просто интересно. Как говорят в Одессе — «у нас таки есть что вам рассказать!».
При необходимости, мы собирем и доставим комплект для монтажа «под ключ» от счётчика до din-рейек и крепежа. Учтем ваши пожелания по цене и предпочтения по «маркам и фирмам».
Звоните, спрашивайте! Телефоны
+7 (495) 540-49-82
8 (800) 333-49-42
Ваши дежурные электрики 220pro.ru
DFPM9511 — Однофазный счетчик электроэнергии
DFPM9511 — это однофазный счетчик энергии с установкой на DIN-рейку, который может точно измерять потребление энергии. Счетчик DFPM9511 имеет встроенное реле, для осуществления дистанционного управления нагрузкой включения/выключения цепи. Максимальный ток подключения счетчика 80A.
Особенности:
- Использование с системами на 120 В, 220 В, 230 В, 240 В переменного тока;
- 7+1-разрядный ЖК-дисплей (9999999,9 кВт/ч);
- Высокая точность: класс 1,0 для прямого ввода 80 А;
- 3 клавиши для программирования, крепление на 35 мм DIN- рейку, стандарт DIN ED5002;
- 1 Светодиод указывает на импульсный выход, стандарт DIN 43864;
- Поддержка считывания и запроса данных при выключении питания;
- Связь: RS485, протокол MODBUS;
- Стандарт: IEC62053-21/22.
- Описание
- Техническая документация
- Задать вопрос
Функции:
- Измерение U, l, P, Q, S, PF, F, кВтч, кВАрч, многотарифных значений энергии;
- Управление нагрузкой: для дистанционного усправления нагрузкой включения/выключения цепи;
- TOU (Многотарифный) — 4 тарифа и 8 временных периодов за 24 часа;
- Сохранение данных — кВт*ч, кВАрч, макс. P за последние 31 день (За 15 мин. ) и последние данные за 12 месяцев; последние 200 сигналов тревоги и последние 20 отключений питания;
- Сигнализация — сигнализация перегрузки, сигнализация включения / выключения нагрузки, сигнализация перенапряжения, сигнализация пониженного напряжения,сигнализация обратного подключения;
- Связь: RS485, протокол MODBUS.
Сохранение данных — кВт*ч, кВАрх, макс. P за последние 31 день (За 15 мин. ) и последние данные за 12 месяцев; последние 200 сигналов тревоги и последние 20 отключений питания;
IEC 61000-4-2, уровень 4
IEC 61000-4-3, уровень 3
IEC 61000-4-4, уровень 4
IEC 61000-4-5, уровень 4
EN55022, класс B
EN55022, класс B
- DFPM9511-DFPM9513_datasheet_en.pdf 1742.8 КB
- Energy_Meter_Catalog_2022_EN.pdf 3162.6 КB
