Как работает сотовая связь физика

Принцип работы сотовой связи

Даже если мы не совершаем звонков, телефон постоянно поддерживает сигнал с базовыми станциями. Поймав сигнал, испускаемый станцией, телефон в ответ отправляет свой идентификационный код, уникальный для каждого.

Как устроена сотовая связь 3G/4G

Мартин Купер — изобретатель прототипа портативного сотового телефона Motorola DynaTAC весом в 1,15 кг и размерами 22,5х12,5х3,75 см

Для сотовой связи очень важно, чтобы была непрерывность соединения при перемещении. Это обеспечивается благодаря так называемому хэндовер (Handover), при котором соединение, установленное абонентом, как бы подхватывается соседними сотами по эстафете, а абонент продолжает разговаривать или копаться в соцсетях. Вся сеть делится на две подсистемы: подсистема базовых станций и подсистема коммутации.

Схематически это выглядит так:

В середине «соты находится базовая станция, которая обычно обслуживает три «соты». Радиосигнал от базовой станции излучается через 3 секторные антенны, каждая из которых направлена на свою «соту». Бывает так, что на одну «соту» направлены сразу несколько антенн одной базовой станции. Это связано с тем, что сеть сотовой связи работает в нескольких диапазонах (900 и 1800 МГц).

Однако в условиях городской местности трудно найти место под размещение массивного сооружения. Поэтому в крупных городах базовые станции размещаются на зданиях. Каждая станция ловит сигнал от мобильных телефонов на удалении до 35 км.

Это антенны. Само оборудование БС находится на чердаке, или в контейнере на крыше, которое представляет из себя пару железных шкафов.

Некоторые базовые станции расположены там, где вы даже не догадаетесь. Как например на крыше этой парковки.

Антенна БС состоит из нескольких секторов, каждый из которых принимает/отправляет сигнал в свою сторону. Если вертикальная антенна осуществляет связь с телефонами, то круглая соединяет БС с контроллером.

Ккаждый сектор может обслуживать до 72 звонков одновременно. БС может состоять из 6 секторов, и обслуживать до 432 звонков, однако обычно на станциях устанавливают меньше передатчиков и секторов. Сотовые операторы предпочитают ставить больше БС для улучшения качества связи.

От подсистемы базовых станций сигнал передается в сторону подсистемы коммутации, где и происходит установление соединения с нужным абоненту направлением. В подсистеме коммутации есть ряд баз данных, в которых хранятся сведения об абонентах. Оборудование для этой базовой станции спрятано в этом железном шкафу.

Кроме обычных вышек есть также и мобильные варианты базовых станций, размещенные на грузовиках. Их очень удобно использовать во время стихийных бедствий или в местах массового скопления людей (футбольные стадионы, центральные площади) на время праздников, концертов и различных мероприятий.

Для обеспечения оптимального покрытия радиосигналом на уровне земли, базовые станции проектируются специальным образом. Несмотря на дальность в 35 км. сигнал не распространяется на высоту полета самолетов. Однако некоторые авиакомпании уже начали устанавливать на своих бортах небольшие базовые станции, обеспечивающие сотовую связь внутри самолета.

Технологии со временем сильно развились и достаточно вот такой небольшой комнаты с несколькими специалистами, чтобы наблюдать за работой всей сети в Москве.

Сотовые операторы часто разрешают своим конкурентам использовать свои башенные сооружения для размещения антенн. Строительство башни или мачты — дорогое удовольствие, и такой обмен (взаимовыгодный) позволяет сэкономить немало средств.

Оборудование на самом деле выглядит необычно, по его виду можно предположить все что угодно.

Сотовая связь — это.

Сотовая связь относится к усовершенствованной службе мобильной телефонной связи (AMPS).

Сотовая мобильная связь основана на географическом разделении зоны покрытия связи. Каждой ячейке выделяется определенное количество частот (или каналов), которые позволяют большому количеству абонентов одновременно вести разговоры.

Принцип работы мобильной коммуникации

Каждый мобильный телефон использует отдельный временный радиоканал для связи с сотовым сайтом. Этот сайт поддерживает коммуникацию со многими телефонами одновременно, используя один канал на один телефон. Каналы используют пару частот сотовой связи:

1. Прямую линию для передачи с сотового узла.
2. Обратную линию, чтобы сотовый узел мог принимать вызовы от пользователей.

Принцип работы сотовой связи

Процесс начинается с активации чипа при введении ПИН-кода вставляемой SIM-карты. Затем осуществляется передача сигнала сотовой связи по управляющим каналам. Ответ вызываемого номера передается по свободному каналу управления на антенну базовой станции, откуда идет передача в центр коммутации подвижной связи.

Ранняя архитектура системы телефонной связи

Традиционная мобильная служба была структурирована аналогично телевизионному радиовещанию: один очень мощный передатчик, расположенный в самой высокой точке области, будет транслировать в радиусе до пятидесяти километров. Концепция сотовой связи структурировала сеть телефонной связи по-другому. Вместо использования одного мощного передатчика многие маломощные передатчики были размещены по всей зоне покрытия сотовой связи.

Система мобильной коммуникации с использованием концепции сотовой связи

Проблемы с помехами, вызванные мобильными устройствами, использующими один и тот же канал в смежных областях, доказали, что все каналы не могут повторно использоваться в каждой соте. Инженеры обнаружили, что влияние помех было связано не с расстоянием между зонами, а с отношением расстояния к мощности (радиусу) передатчиков зон. Сокращая радиус зоны на пятьдесят процентов, поставщики услуг могут увеличить число потенциальных клиентов в зоне в четыре раза.онцепция сотовой связи использует переменные уровни низкой мощности, что позволяет подбирать ячейки в соответствии с потребностями. Частоты сотовой связи, используемые в одном кластере ячеек, могут быть повторно использованы в других ячейках. Разговоры могут передаваться из ячейки в ячейку, чтобы поддерживать постоянную телефонную связь, когда пользователь перемещается между ними.

Архитектура сотовой системы

В современной сотовой телефонии сельские и городские районы делятся на районы в соответствии с конкретными правилами предоставления услуг. Кластер — это группа ячеек. Ни один канал не используется повторно в кластере. Поскольку для мобильных систем было доступно лишь небольшое количество частот радиоканалов, инженерам пришлось искать способ повторного использования радиоканалов для одновременной передачи более одного разговора.

Препятствия в развитии сотовой связи

Системные операторы разработали идею расщепления клеток. Когда зона обслуживания становится заполненной пользователями, этот подход используется для разделения одной зоны на более мелкие. Таким образом, городские центры могут быть разбиты на столько областей, сколько необходимо для обеспечения приемлемого уровня обслуживания. Это препятствие связано с проблемой, возникшей, когда абонент сотовой связи во время вызова перемещался из одной ячейки в другую. Поскольку соседние зоны не используют одни и те же радиоканалы, вызов должен быть либо отброшен, либо переведен с одного радиоканала на другой, когда пользователь пересекает линию между соседними ячейками.

Компоненты сотовой системы

1. Телефонная сеть общего пользования (PSTN).
2. Мобильная телефонная станция (МТСО).
3. Сотовый сайт с антенной системой.
4. Мобильный абонентский пункт (MSU).

Термин «сотовый сайт» используется для обозначения физического местоположения радиооборудования, которое обеспечивает покрытие в ячейке. Список аппаратного обеспечения, расположенного на сотовой станции, включает источники питания, интерфейсное оборудование, радиочастотные передатчики и приемники и антенные системы.

Вредоносность вышек сотовой связи

Вредны ли вышки сотовой связи? К сожалению, да. Микроволны могут влиять на электромагнитные поля вашего тела, вызывая множество потенциальных проблем со здоровьем:

1. Головные боли.
2. Потеря памяти.
3. Сердечно-сосудистый стресс.
4. Низкое количество сперматозоидов.
5. Врожденные дефекты.
6. Рак.

Принцип действия сотовой связи

Основные составляющие сотовой сети — это сотовые телефоны и базовые станции, которые обычно располагают на крышах зданий и вышках. Будучи включённым, сотовый телефон прослушивает эфир, находя сигнал базовой станции. После этого телефон посылает станции свой уникальный идентификационный код. Телефон и станция поддерживают постоянный радиоконтакт, периодически обмениваясь пакетами. Связь телефона со станцией может идти по аналоговому протоколу (AMPS, NAMPS, NMT-450) или по цифровому (DAMPS, CDMA, GSM, UMTS). Если телефон выходит из поля действия базовой станции (или качество радиосигнала сервисной соты ухудшается), он налаживает связь с другой.

Сотовые сети могут состоять из базовых станций разного стандарта, что позволяет оптимизировать работу сети и улучшить её покрытие.

1. Услуги сотовой связи
2. Операторы сотовой связи предоставляют следующие услуги:
   • Голосовой звонок;
   • Автоответчик в сотовой связи (услуга);
   • Роуминг;
   • АОН (Автоматический определитель номера) и АнтиАОН;
   • Приём и передача коротких текстовых сообщений (SMS);
   • Приём и передача мультимедийных сообщений — изображений, мелодий, видео (MMS-сервис);
   • Мобильный банк (услуга);
   • Доступ в Интернет;
   • Видеозвонок и видеоконференция

Принцип работы мобильного телефона

Как работает мобильная связь: ликбез

Обратите внимание на промышленные здания, городские высотки и специальные вышки. На них располагаются большие серые прямоугольные блоки с торчащими антеннами разных форм. Это приемо-передающие операторов сотовой связи. От антенны сигнал по кабелю передается непосредственно в управляющий блок станции. Вместе они и образуют базовую станцию [антенны и управляющий блок]. В свою очередь, контроллеры кабелями подключены к «мозговому центру» – коммутатору. Коммутатор обеспечивает выход и вход сигналов на городские телефонные линии, на других операторов сотовой связи, а также операторов междугородней и международной связи. Когда человек передвигается по улице пешком или идет на автомобиле, поезде и т.д. и при этом еще и разговаривает по телефону, важно обеспечить непрерывность связи. Как работает сотовая связь Несмотря на своё название, пчёлы в функционировании сотовой связи никак не задействованы. Сотовой связь называется потому, что территория, на которой обеспечивается связь, разбивается на отдельные ячейки или соты. Соты формируют многочисленные базовые станции — это совокупности антенн, расположенные где-то на крышах зданий. Каждая такая станция способна поймать сигнал от сотового телефона на расстоянии до 35 километров. Антенна базовой станции разбита на несколько участков, каждый из которых направлен в свою сторону. Антенна может включать в себя до шести секторов, каждый из которых в состоянии обрабатывать до 72 звонков одновременно. То есть теоретически одна базовая станция может обрабатывать до 432 звонков, правда на практике используется меньшее количество секторов антенны. Провода от антенн тянутся в специальный домик, который по сути и является базовой станцией. Физически она выполнена в виде двух железных шкафов, установленных в помещениях с хорошей системой вентиляции. Как правило, базовые станции устанавливаются на чердаках или крышах в специальных контейнерах. За городом антенны базовых станций как правило устанавливают на антенно-мачтовых сооружениях. Это наиболее эффективный способ обеспечить связью трассы и большие территории за пределами города. В этом случае базовые станции располагаются в специализированных вагончиках около вышек. Провода спускаются от антенн и проникают в помещение. С базовых станций вызов переводится на центральный контроллер, где и происходит установление соединения с нужным абоненту направлением. Контроллер и базовая станция связываются по оптическому или радиорелейному каналам. Один контроллер способен обслуживать до шестидесяти базовых станций. Ниже вы можете увидеть, что из себя представляет коммутатор: Коммутаторы размещают в больших помещениях, заполненных металлическими шкафами с оборудованием. Задача коммутатора состоит в управлении трафиком. Если раньше чтобы поговорить друг с другом, абонентам нужно было сначала связываться с телефонисткой, которая затем вручную переставляла нужные провода, то теперь с ее ролью отлично справляется коммутатор.

Базовые станции сотовой связи и их антенная

Базовые станции. Общие сведения

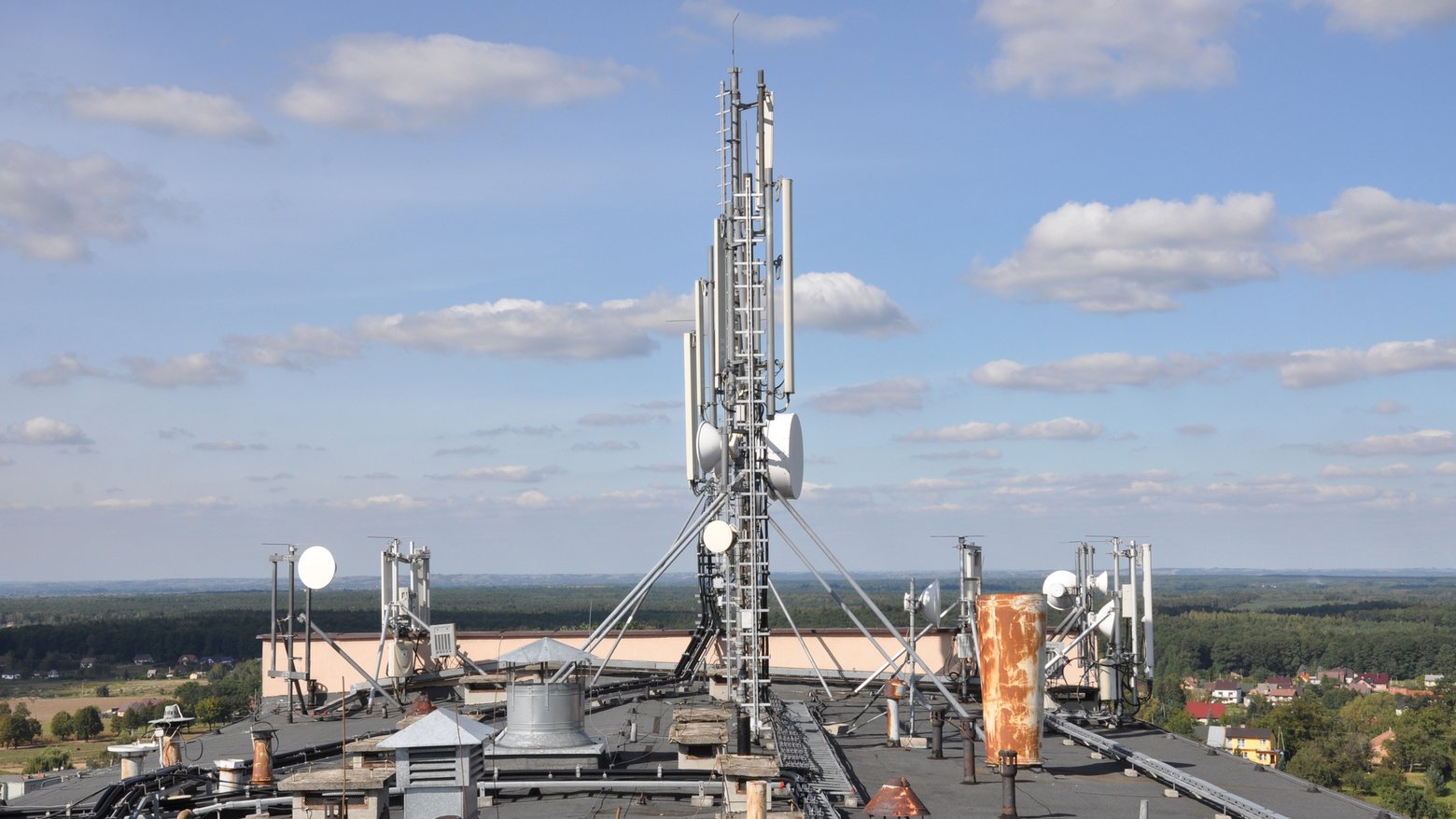

Так выглядят антенны сотовой связи, установленные на крышах зданий. Эти антенны являются элементом базовой станции (БС), а конкретно – устройством для приема и передачи радиосигнала от одного абонента к другому, и далее через усилитель к контроллеру базовой станции и другим устройствам. Подключение базовой станции к сети оператора связи может производиться по радиорелейной связи, поэтому рядом с «прямоугольными» антеннами блоками БС можно увидеть радиорелейную тарелку. С переходом на более современные стандарты четвертого и пятого поколений, для удовлетворения их требований, подключать станции нужно будет исключительно по волоконной оптике. В современных конструкциях БС оптоволокно становится неотъемлемой средой передачи информации даже между узлами и блоками самой БС. Оборудование базовой станции располагается в нежилых помещениях здания, либо устанавливается в специализированные контейнеры (закрепленные на стенах или столбах), ведь современное оборудования выполняется довольно компактно и может запросто поместиться в системный блок серверного компьютера.

Зона обслуживания базовых станций

Антенны базовых станций. Заглянем внутрь

В сотовой связи чаще всего используют секторные панельные антенны, которые имеют диаграмму направленности (ДН) шириной в 120, 90, 60 и 30 градусов. Соответственно, для организации связи во всех направлениях (от 0 до 360) может потребоваться 3 (ширина ДН 120 градусов) либо 6 (ширина ДН 60 градусов) антенных блоков. А ниже вид типовых диаграмм направленности в логарифмическом масштабе. Большинство антенн базовых станций широкополосные, позволяющие работать в одном, двух или трех диапазонах частот. Один из эффективных методов управления излучаемой мощностью – это управление углом наклона антенны, что позволяет изменить площадь облучения диаграммы направленности. Антенны могут иметь фиксированный угол наклона, либо имеют возможность дистанционной регулировки с помощью специального программного обеспечения, располагаемого в блоке управления БС, и встроенных фазовращателей. С учетом современных реалий развития беспроводных технологий, базовые станции должны поддерживать работу 2G, 3G и LTE сетей. И если блоки управления базовых станций сетей разных поколений удается вместить в один коммутационный шкаф без увеличения габаритного размера, то с антенной частью возникают значительные трудности. Например, в многодиапазонных антенных панелях количество коаксиальных соединительных линий достигает 100 метров! С целью снижения электрических потерь и уменьшения точек пайки часто делают микрополосковые линии, это позволяет выполнить диполи и систему запитки всей антенны по единой печатной технологии.

Как работает сотовая связь



Многие задумываются о том, как работают сотовые сети, что происходит, когда мы нажимаем на кнопку вызова? Звоня друг другу, зачастую вызываемый абонент находится не только в пределах одного города, но даже и на другом континенте. Как же работает сотовая связь?

ПРИНЦИП ДЕЙСТВИЯ СОТОВОЙ СВЯЗИ

На большей части территории нашей страны размещается оборудование для сотовой связи, называется оно базовые станции. Их хорошо заметно на открытых площадях – в полях, между населенными пунктами. В городской черте их часто размещают на крышах зданий. Базовая станция способна уловить сигнал от смартфона на расстоянии до тридцати пяти километров, контакт между вышками осуществляется посредством специального служебного или голосового сигнала.

Активное развитие мобильной связи породило проблему, заключающуюся в ограничении частоты, а именно, рабочие каналы, расположенные близко, начали перекликаться, создавая помехи. Много лет наза была предложена идея, по которой определенный участок обслуживания оператором сотовой связи необходимо разбить на ячейки. Каждая ячейка обслуживается специальным передатчиком, предполагающим фиксированный частотный диапазон и радиус действия. Такая система исключает помехи при использовании той же частоты, но уже в другой соте. Чтобы разделить определенную площадь на равные участки наиболее оптимальной является фигура с шестью углами, напоминающая пчелиную соту, так как установленная в центе соты антенна с круговой диаграммой будет обеспечивать свободный устойчивый доступ ко всем точкам ячейки. У всех сот есть собственная полоса частот и обслуживающая базовая станция. Ячейки смежного расположения не используют одинаковые частоты, тем самым исключая перекрестные помехи и интерференции, и наоборот, соты, располагающиеся далеко друг от друга могут использовать идентичные частоты.

КАК РАБОТАЮТ БАЗОВЫЕ СТАНЦИИ

Когда смартфон пребывает в режиме ожидания, его приёмный механизм сканирует каналы системы. Если пользователь собираясь совершить звонок набирает номер аппарат автоматически находит станцию, которая располагается к нему ближе и посылает запрос о выделении голосового канала. Те базовые станции, которые принимают ответный сигнал, перенаправляют его данные в центр коммутации, где происходит переключение разговора на ближайшую станцию к вызываемому абоненту с более высоким уровнем сигнала. В центре коммутации, также, определяют, какой оператор мобильной связи используется вызываемым абонентом.

В том случае, если звонок осуществляется между абонентами внутри одной сети, то в центре коммутации сразу происходит идентификация месторасположения вызываемого абонента, причем, неважно где находится человек: дома, в транспорте или в командировке в другой стране. Физическое месторасположение абонента ни коим образом не помешает соединению и осуществлению звонка. Если в центр коммутации поступает информация о том, что вызываемый абонент использует оператора другой связи, тогда запрос будет отправлен в центр коммутации другой сети. В общем-то, выходит, что система довольно проста, и как работает сотовая связь понятно. Интересным остается вопрос, как же выглядит устройство базовой станции: и здесь все просто – это всего лишь несколько металлических тумб, располагающихся на крышах зданий и для бесперебойной их работы достаточно качественной вентиляции.



ПРОБЛЕМЫ УСТОЙЧИВОСТИ СВЯЗИ

Понятно, что в момент набора номера аппарат занимает незанятый канал с максимально возможным уровнем сигнала. Но, если в процессе разговора абонент начинает удаляться от базовой станции или условия расширения радиоволн ухудшатся – все это неблагоприятным образом скажется на связи и ее качестве. Логично, что ее улучшение происходит после переключения абонентов на другие, более устойчивые, каналы связи.

Каждая базовая станция имеет антенну, состоящую из нескольких элементов, так называемых секторов, отвечающих за «свою» площадь. Вертикальная составляющая антенны ответственна за связь с мобильными аппаратами, круглая – с контроллером. С учетом того, что одна станция чаще всего состоит из 6-ти секторов, и каждый из них способен принять минимум 70 звонков, после нехитрых вычислений выходит, что обслужить более 400 абонентов одновременно для нее не проблема. Такой производительности, зачастую, вполне достаточно. Но, случаются и внештатные ситуации, когда все абоненты всех операторов мобильной связи начинают звонить, например, на большие праздники (Новый Год), и базовые станции просто не справляются — начинаются перебои и помехи. Тем не менее для средней загрузки шести секторов более чем достаточно.

Следует отметить, что в зависимости от площади населенного пункта и плотности населения операторы мобильной связи устанавливают базовые станции с разным диапазоном частот:
• 900 МГц. Установка такой станции более целесообразна в небольших городках, поселках городского типа и т.д. В данном режиме базовая станция охватывает площадь радиусом порядка 35 км, или даже 70 км если на данный момент она обслуживает малое количество мобильных устройств.
• 1 800 МГц. Оптимальный вариант для больших городов, когда необходимо проникнуть сквозь толщину бетонной стены, однако, даже при таком диапазоне частот в городской черте базовых станций понадобится намного больше, чем в малонаселенных пунктах.
• 2 100 МГц. Это связь нового, более современного поколения 3G.



Одна базовая станция способна поддерживать сразу все возможные частотные диапазоны. Основная задача базовых станций заключается в том, чтобы покрыть максимальную площадь земли и обеспечить большое количество абонентов качественной связью. То есть улавливать сигналы на таких же расстояниях, но не на земле, а в воздушном пространстве базовые станции не могут.

Как работает сотовая связь? Разбор

Сегодня на примере езды в автомобиле KIA мы расскажем вам о том, как работает сотовая связь и почему собственно она — сотовая?

aka_opex 18 марта 2022 в 05:30

Все мы пользуемся сотовой связью. Но интересно узнать — как она работает?

Почему связь называется сотовой? Кто кого ловит: телефон сеть или наоборот? Как сотовая связь работает в движении? Почему связь пропадает? И сколько человек может говорить по телефону одновременно?

Сегодня во всём разберёмся. А поможет нам в этом новый Kia Sorento с сервисами Kia Connect.

Соты

Ну а начнем с самого банального вопроса. А почему связь называется сотовой?

Всё дело в том, что зона покрытия сотовой связи делится на ячейки, в центре которых находятся базовые станции.

Каждая базовая станция — это такой внушительный набор оборудования, которая включает в себя: пару шкафов набитых телекоммуникационным оборудованием и россыпь из антенн бьющих во все стороны света.



И все эти девайсы окружают вас и нас повсюду.

Шкафы с оборудованием прячутся на последних этажах домов или прямо на крышах в специальных конторах.

Антенны также также стоят на крышах, на столбах, больших радиовышках или даже деревьях. Вот у меня вот дворе например.









Интересный момент состоит в том. что радиус действия одной станции зависит от частотного диапазона. И чем ниже частота, тем дальше бьет антенна. Также на расстояние влияют препятствия. Например, радиус покрытия 3G в мегаполисе где-то около 500 метров.



А вот за городом, в чистом поле, тот же 3G может добивать до 35 км. А 4G даже до 100 км, если поднять антенну достаточно высоко.

Но причём тут соты? Смотрите, на идеальной ровной поверхности, без препятствий, зона покрытия одной БС представляет собой ровный круг.

Но чтобы разные базовые станции вместе образовали единую сеть, их зоны покрытия должны частично перекрываться. От чего каждая ячейка приобретает форму соты или шестигранника.



Также интересная штука: чтобы не гасить сигнал друг друга соседние станции работают чуть-чуть на разных частотах.

А еще, сотовые сети могут состоять из базовых станций разного стандарта, чтобы оптимизировать работу и улучшить её покрытие.

Кстати, карты покрытия российских операторов есть в свободном доступе в сети. И еще одна карта покрытия сети.

С сотами, и базовыми станциями разобрались. Но как наши телефоны или гаджеты побольше подключатся к этой сети? Давайте разберёмся во всём, по порядку.

Регистрация

Итак, я вставил SIM-карту в смартфон, включил его и телефон начинает искать сеть, но что в этот момент происходит на самом деле?

Как только устройство включается, оно начинает прослушивать эфир в поисках сигналов от ближайших базовых станций. Поймав сигнал, телефон посылает несколько уникальных идентификационный кодов. Во первых, IMSI или International Mobile Subscriber Identity — это международный номер мобильного абонента.

Он состоит из 14-15 цифр и нескольких частей: включая код страны, код сети и отдельную строку цифр, обозначающих каждую конкретную SIM-карту в сети мобильной связи.



И не путайте его с номером мобильного телефона, который, кстати, по научному называется MSISDN — Mobile Subscriber Integrated Services Digital Number.

Между прочим, ваш мобильный номер на SIM-карте не хранится. Он хранится в специальной базе в опорной сети GSM и привязан к тому самому номеру IMSI.

Поэтому, в отличие от номера мобильного телефона, IMSI на другую симку перенести нельзя. IMSI уникален для каждой SIM-карты. Кстати, чисто теоретически мобильный номер можно изменить не меняя SIM-карты, для это надо просто подменить данные в базе опорной сети GSM.

IMSI — это основной код, который позволяет идентифицировать вас и понять к какому оператору привязан ваш номер. Но передаются и другие номера, а именно KI (Key Identification) — это уникальный 128-битный ключ аутентификации пользователя. А также, IMEI — уникальный номер устройства.

Кстати, о том как работает сим-карта и что такое IMEI подробнее можете узнать в наших материалах, про eSIM и IMEI, если интересно.

Кстати, без симки телефон также может устанавливает связь с базовыми станциями, просто не регестрируется в сети. Зато может совершать экстренные вызовы, что может быть очень полезно.

Дальше, получив данные, базовая станция понимает кто это и если всё ок, регистрирует в сети.



И телефон переходит в режим standby, то есть смартфон и станция поддерживают постоянный радиоконтакт, обмениваются пакетами и, откровенно говоря, следят друг за другом.

Методом триангуляции сеть определяет ваши координаты и если вы покидаете зону покрытия одной базовой станции или просто ухудшается качество сигнала по какой-либо причине, вас переключают на другую БС. Можно сказать, что оператор, аккуратненько передает абонента из рук одной базовой станции в руки.

Кстати, официально этот процесс называется handover. Благодаря хендоверу, мы можем спокойно смотреть YouTube, мчась в автомобиле, поезде или вагоне метро.

Но насколько быстро? Сеть 3G способна удержать абонента на скорости до 120 км/ч, что уже неплохо. А вот 4G и 5G вообще выдерживать скорость 500 км/ч, но только при очень хорошем покрытии сети.

Кстати, к сотовой сети подключены не только смартфоны пассажиров данного автомобиля, но и сам автомобиль — KIA Sorento, который мы используем для теста и разбора работы сотовой сети. А зачем? Расскажу чуть позже.

Почему связь пропадает?

Тем не менее, даже несмотря на хорошее покрытие, связь иногда пропадает, а звонок прерывается. Почему так происходит?

На самом деле есть всего две основные причины.

Во-первых, каким бы хорошим ни было покрытие, всё равно будут возникать мертвые зоны. Поэтому часто кроме больших базовый станций с большими антеннами операторы устанавливают направленные антенны с покрытием до 1 метра.

• Микроячейка -> менее 2 километров,
• Picocell -> менее 200 метров,
• Фемтосота -> около 10 метров,
• Attocell -> 1–4 метра

Но даже в этих случаях возможны прерывания связи из-за помех.

Ну и самое главное, базовая станция может быть просто перегружена. Ведь несмотря на то, что одновременно к сети могут быть подключены миллионы абонентов. Одновременно один сектор БС может обслуживать всего лишь до 72 звонков. При этом БС может состоять из 6 секторов итого всего одновременных 432 звонка на одну БС. Поэтому в определенные моменты, к примеру в канун Нового Года, могут происходить перегрузы.

Звонки

Но что именно происходит во время звонка? Опять же разберём всё по этапам.

В моем случае: вы набираете чей-то номер.

1. Сначала ваш смартфон передает сигнал базовой станции.
2. БС ловит сигнал, дешифрует его и начинает искать абонента, с которым мы хотим связаться: определяет в какой сети он находится, каким оператором обслуживается и прочее.
3. После чего передает запрос на ближайшую к абоненту базовую станцию.
4. Антенна БС начинает отправлять направленный сигнал и мы слышим звонок.



А те странные звуки, которые мы можем услышать, если телефон лежит рядом с колонками за пару секунд до звонка, это сигнал, который телефон передаёт обратно БС, сообщая, что он готов принять звонок.

Интернет

Примерно по такой же схеме можно не только совершать звонки, но и отправлять SMS, получать пуши и обмениваться пакетами данных через интернет-протокол.

Например, при помощи сотовой связи мы можем управлять девайсами интернета вещей или даже современными автомобилями.



Так вот, данный Kia Sorento непростой, в нем установлен комплекс телематики Kia Connect, который позволяют через приложение с вашего смартфона управлять различными функциями автомобиля.

Можно дистанционно запускать двигатель, настроить микроклимат, включить подогрев сидений и руля. Можно открывать/закрывать двери, включать аварийку или даже сигналить (что пригодится, если вы часто забываете, где припарковали авто или просто у вас странное чувство юмора).



Хотя чтобы определить, где авто, часто сигналить не придется, ведь геолокация автомобиля также отображается в приложении. Есть встроенная система навигации с пробками и погодой. Можно даже искать рестораны, заправки и отправлять прокладку маршрута с телефона на авто.

Что особенно круто, это функции безопасности. На смартфон приходят уведомления о срабатывании штатной сигнализации, телематика сообщает о незакрытых дверях и окнах. Есть автономный режим (без выхода в сеть) и «гостевой» режим. А в приложении можно посмотреть занимательную статистику.

И всё это работает по всей стране где бы вы не находились.



А всё благодаря встроенной симке и сотовым сетям, о работе которых мы сегодня и рассказали вам достаточно подробно и надеемся интересно!

Важно знать: как работает сотовая связь

Как писал Артур Кларк, «любая достаточно сложная технология неотличима от магии». А мы добавим: любая технология, которая прочно входит в нашу жизнь, становится чем-то обыденным, как чайник на плите. Мы немного расскажем о том, как работает одна из разновидностей «бытовой магии» — сотовая связь.

Сотовая связь
Базовая станция
Почему «сотовая»?
Значок сети
Если связь пропала
Сотовая связь
Базовая станция
Почему «сотовая»?
Значок сети
Если связь пропала

Что такое сотовая связь?

Сотовая связь — разновидность радиосвязи, а значит есть устройство, отправляющее сигнал (например, ваш мобильный) и устройство, принимающее его (например, мобильный вашего друга). Между ними находятся базовые станции, которые ретранслируют сигнал. Чтобы вы могли сохранять непрерывную связь на больших расстояниях, без помех и двигаясь в пространстве, этих станций много. Они размещены так, чтобы их «круги охвата» краями накладывались друг на друга.

Что такое базовая станция?

Этот загадочный объект каждый видел, и неоднократно. Да, те самые сотовые вышки, которые стоят в поле. В крупных городах базовые станции обычно «прячут» на крышах домов. Одна такая станция может обслужить до 432 звонков одновременно.



Почему связь «сотовая»?

Если посмотреть сверху на схему сети базовых станций, то их пересекающиеся краями круги покрытия словно составляют пчелиные соты.

Что показывает значок сети?

Даже когда мы не совершаем звонков, телефон постоянно поддерживает сигнал с базовыми станциями. Принцип связи бывает нескольких разных видов, но суть в том, что поймав сигнал, испускаемый станцией, телефон в ответ отправляет свой идентификационный код, уникальный для каждого. Если обмен проходит штатно, у нас «есть сеть», если нет, связь прерывается.

Что происходит после того, как вы набрали чей-то номер телефона?

Первым делом ваш телефон связывается с базовой станцией. Он посылает ей сигнал, которым просит выделить канал для разговора.

Если сигнал принят, то дальше он обрабатывается контроллером базовой станции (BSC). Он управляет освобождением и сменой разговорных каналов. А от BSC сигнал идет на коммутатор.

Если вы представили себе девушек, вручную перетыкающих штекеры соединений, то развидьте. Коммутатор автоматически ищет другой коммутатор, максимально близко расположенный к адресату вашего звонка. Для начала он проверяет, вашего адресата: он из вашей сотовой сети, или абонент другого оператора? Если операторы разные, ваш коммутатор радостно «сваливает работу» на такой же коммутатор этого самого оператора.

Свой или чужой, главное что в итоге ближайший ко второму абоненту коммутатор передает на контроллер сигнала. А этот BSC через самую ближнюю к адресату звонка базовую станцию выделяет голосовой канал для ответа, и ваш друг слышит, что вы ему звоните.



Почему иногда внезапно пропадает связь?

Если телефон исправен, то это как правило либо разрыв в покрытии базовых станций, либо их перегрузка.

Разрыв случается там, где не достает мощности сигнала. Например, в подземном переходе. А еще из-за классического «гладко было на бумаге, да забыли про овраги». Покрытие базовой станции образует круг при условии ровного плоского рельефа. Гора, впадина, балка — и края «сот» разомкнулись, получилась «дырка».

Перегрузка возникает из-за того, что каждая базовая станция обеспечивает ограниченное число каналов связи. Если вы на многотысячном концерте, а местная станция может «поднять» несколько сотен звонков, то будьте уверены: связаться ни с кем нормально не получится.
