Ответы на часто задаваемые вопросы по инверторам

Чтобы правильно подобрать инвертор для котла достаточно придерживаться нескольких простых правил:

1. Инвертор должен обязательно давать на выходе чистую синусоиду, иначе срок службы котла отопления сильно сократится или, в худшем случае, он может вообще сгореть, проработав на инверторе с модифицированной синусоидой всего несколько часов.

2. Само собой, автомобильные инверторы не годятся, их стоит использовать по их прямому предназначению. Большинство из автоинверторов имеют модифицированную синусоиду.

3. Нужно выяснить электрическую мощность котла и циркуляционного насоса. Мощности инвертора должно хватать с запасом на обеспечение потребностей котла, а также на пусковые токи насоса, которые могут быть в три раза выше его рабочего потребления.

4. Лучше выбирать линейно-интерактивный инвертор или, с так называемым, двойным преобразованием. Тогда он будет не только обеспечивать автономное питание, но и стабилизировать входное напряжение, обеспечивая надёжную работу котла.

Что такое инвертор?

Инвертор, в общем понимании, это такой прибор, который питается от источника постоянного напряжения, а на выходе выдаёт переменное. Чаще всего речь идёт о преобразовании 12, 24 или 48В в 220В.

Следует отличать инвертор от ИБП. ИБП имеют встроенную батарею постоянного напряжения, от которой могут питать приборы в коротком временном интервале. Инверторы питаются от внешнего источника, и поэтому количество времени их работы зависиттолько от емкости аккумуляторной батареи. Различают также автомобильные инверторы и бытовые, которые иначе называют преобразователями напряжения.

Автомобильные инверторы имеют компактные размеры, в качестве источника их питания используют автомобильные аккумуляторы. Это мобильные устройства, чаще всего используются для выездов за город на пикник или других дальних поездок.

Преобразователи напряжения, как правило, стационарны, в большинстве случаев в их устройство встроен стабилизатор напряжения, а в режиме питания от сети они подзаряжают аккумуляторные батареи.

Модифицированная или чистая синусоида. Что выбрать?

Сейчас на многих форумах можно прочесть о большом вреде модифицированной синусоиды и предложения скорее бежать прочь, как только эта надпись появится в зоне видимости или описании прибора. Но при всей осторожности, которую надо соблюдать, подбирая инвертор к тем приборам, с которыми вы их собираетесь использовать, не надо наводить заранее панику. Лучше внимательно прочитать инструкцию или паспорт электроприбора, а также выяснить как можно больше информации о конкретной марке инвертора, который вы присмотрели для покупки.

Когда можно без опаски брать инвертор с модифицированной синусоидой?

— если вы собираетесь подключать через него обычные бытовые приборы, которые не имеют в своем устройстве двигателя. Такие инверторы успешно и без вреда справятся с подзарядкой телефонов или ноутбуков, подключением осветительных приборов и большинства кухонной бытовой техники (кроме холодильника).

— допускается, но уже с осторожностью, применение с электроинструментом и, например, пылесосом. Всё зависит от паспортных требований к качеству напряжения у приборов. В любом случае, подключение техники с двигателем через инверторы с модифицированным синусом, будет незаметно, но не в лучшую сторону сказываться на сроке её эксплуатации.

В каких случаях лучше не думать, а точно брать инвертор только с чистой синусоидой?

— на защите газового котла (и его циркуляционного насоса – прибора с двигателем) лучше не экономить

— если задача инвертора – обеспечить бесперебойное питание медицинского оборудования. Помимо собственной высокой стоимости, от надёжной работы оборудования зависит здоровье пациентов.

— для другого дорогостоящего и высокочувствительного оборудования. К таким часто относятся аудиосистемы, профессиональное фотооборудование, а также дорогое серверное или телекоммуникационное оборудование.

Выбор инвертора: синусоида или модифицированная синусоида?

Инвертор — это устройство для преобразования постоянного тока в переменный.

Инверторы условно можно разделить на два типа.
Первый – инверторы, обеспечивающие на выходе синусоидальную форму напряжения. Это так называемые инверторы с чистой синусоидой.
Второй – инверторы, имеющие на выходе квазисинусоиду (как бы синусоиду), или модифицированную синусоиду.

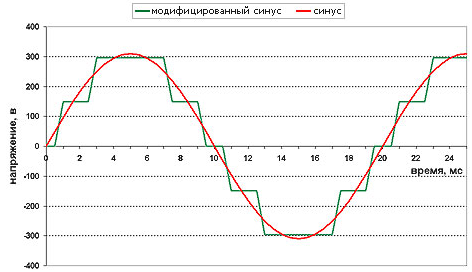

График напряжения в форме правильной синусоиды на следующем рисунке представлен красным цветом. График напряжения, имеющий приближенную к синусоиде форму, представлен зеленым цветом:

Преимуществом инверторов с чистой синусоидой является возможность обеспечения питания любых устройств. Недостаток – высокая цена.

Преимуществом инверторов с модифицированной синусоидой является низкая цена.
Они дешевле инверторов с чистой синусоидой в 2, а иногда в 2,5 раза.
Недостаток – они предназначены для работы не со всеми устройствами.

Не критичны к форме графика напряжения и могут использовать «модифицированный синус» следующее оборудование:
— компьютеры;
— устройства, имеющие импульсные источники питания.

Требуют использования питания в форме чистого синуса следующие устройства:
— электродвигатели;
— котлы отопления;
— циркуляционные и погружные насосы;
— компрессоры;
— приборы и устройства, имеющие трансформаторные источники питания.

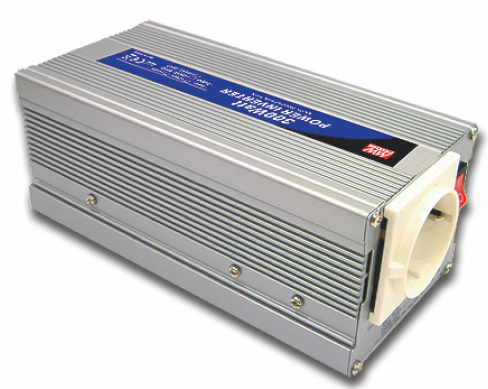

Инвертор с модифицированной синусоидой A301-300-F3

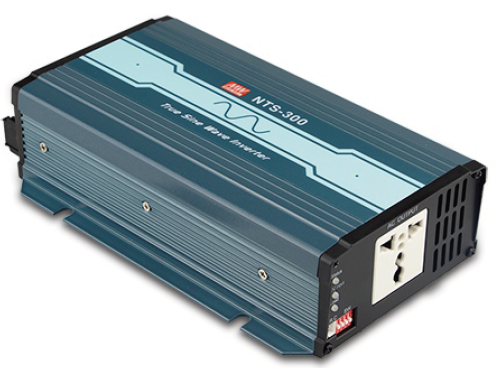

Инвертор с чистой синусоидой NTS-300-212UN

Важное замечание

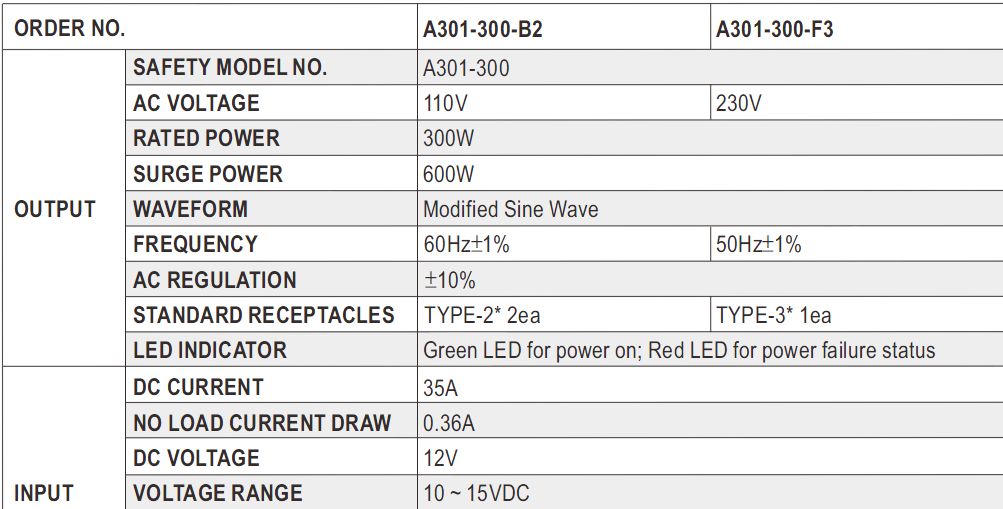

На примере технических характеристик A301-300-F3 и NTS-300-212UN видно, что инверторы с модифицированной синусоидой не предназначены для работы с кратковременными перегрузками. А инверторы с чистой синусоидой могут работать с кратковременными перегрузками.
Поэтому необходимо, учитывая это обстоятельство, правильно выбирать мощность инвертора с модифицированной синусоидой.

Подробную техническую информацию можно посмотреть здесь:

2007-2021 © ООО «Микро-Чип»

107023, г. Москва,
ул. Суворовская, д. 6, стр. 4, 1 этаж
Схема проезда

Телефон: (495) 223-2339

Все материалы сайта носят исключительно
информационный характер и ни при каких условиях не
являются публичной офертой, определяемой
положением Статьи 437 (2) Гражданского кодекса РФ.

Инвертор с чистой синусоидой против модифицированного

Инвертор – это устройство, главное предназначение которого состоит в преобразовании тока из постоянного тока (DC) в переменный ток (AC). При этом его напряжение должно достигать 110 – 220 вольт в зависимости от модели.

Отличие постоянного тока от переменного состоит в том, что постоянный ток испускает поток только в одном направлении, а у переменного тока этот поток быстро меняет направление. Можно измерить частоту, с которой поток электрического тока меняет направление. Например, в США эта частота составляет 60 Гц, что означает, что ток меняет направление 120 раз в секунду.

В зависимости от формы выходного тока инверторы обычно делятся на инверторы прямоугольной формы и инверторы синусоидальной формы. Последние больше подходят для солнечных систем, поскольку они обладают достаточной мощностью, чтобы выдерживать самые обычные нагрузки.

Содержание:

1. Работа синусоидального инвертора
2. Что такое чистый синусоидальный инвертор?
3. Что такое модифицированный синусоидальный инвертор?
4. Модифицированная синусоида или инвертор с чистой синусоидой, что лучше?
   1. Эффективность
   2. Помехи
   1. Кому нужна модифицированная синусоида
   2. Кому нужен чистый синусоидальный инвертор

   Работа синусоидального инвертора

   Синусоидальный инвертор в рабочем процессе контролирует процесс включения и выключения полупроводниковых переключающих устройств. Это необходимо для вывода серии импульсов одинаковой амплитуды и неодинаковой ширины.

   В солнечной энергетике синусоидальный инвертор применяется для преобразования тока, поступающего от солнечных фотоэлектрических панелей или аккумуляторов, в переменный ток с синусоидальным потоком.

   Что такое чистый синусоидальный инвертор

   Этот тип инверторов генерирует частоты и напряжение с большой точностью и аккуратностью. Он создает более чистую форму волны. Поэтому инвертор с чистой синусоидой подходит для любой бытовой техники, которая работает на переменном токе. Еще он отлично подходит для современной микропроцессорной техники.

   Что такое модифицированный синусоидальный инвертор

   Модифицированная синусоида получена из прямоугольной волны. Она должна быть максимально похожей на чистую синусоиду, но это не совсем так. Ток не будет иметь тех же характеристик и преимуществ, что и чистая синусоида. Тем не менее, модифицированный синусоидальный инвертор предлагает отличное качество, когда речь идет о работе освещения и бытовой техники. Однако он может вызвать проблемы при работе с нестандартными двигателями или трансформаторами.

   Модифицированная синусоида или инвертор с чистой синусоидой, что лучше

   Существуют разные параметры, по которой можно охарактеризовать такие виды инверторов. Далее мы рассмотрим основные параметры устройств.

   Эффективность

   Модифицированный синусоидальный инвертор имеет оптимизированный временной интервал между положительным максимумом и отрицательным максимумом формы выходного сигнала. Данное устройство более легкое в использовании. При этом инвертор не совсем хорошо работает на дистанции в непрерывном режиме и не так эффективен, как чистое синусоидальное изделие.

   Помехи

   Модифицированный синусоидальный инвертор удовлетворяет потребности большинства электрооборудования, но он имеет 20% гармоническое искажение. Это может вызывать проблемы при работе точного оборудования, а также может стать причиной высокочастотных помех в коммуникационном оборудовании.

   Руководство покупателя по солнечным инверторам: модифицированная синусоида и инвертор с чистой синусоидой

   Далее мы рассмотрим, кому стоит обратить внимание на эти виды инверторов. Подобные советы помогут подобрать оптимальный вариант устройства.

   Кому нужна модифицированная синусоида

   Модифицированные волновые инверторы предназначены для устройств, у которых нет двигателя. Еще они плохо работают со сложными приборами. Конечно, если вам нужен простой продукт для преобразования энергии, модифицированного волнового инвертора будет достаточно для вашей повседневной жизни.

   Кому нужен чистый синусоидальный инвертор

   Чистая синусоида имеет более высокую несущую способность, чем модифицированная синусоида. Чистые синусоидальные инверторы работают со всеми видами устройств и с чувствительной электроникой.

   Устройство может нести индуктивную нагрузку и любую другую нагрузку переменного тока, например, холодильники, телевизоры и радиоприемники, без помех или шума. Оно не повлияет на производительность и срок службы нагрузочного оборудования.

   Вывод

   Чистый синусоидальный инвертор имеет хорошее качество и высокую производительность. Это означает, что ток на выходе стабилен и лучше защищает ваши мобильные гаджеты, например, смартфоны, камеры, игровые приставки, планшеты, автомобильные холодильники, светодиодные лампы и так далее.

   Мы рекомендуем выбирать инверторы с чистой синусоидой, которые имеют комплексные функции защиты от перенапряжения, пониженного напряжения, перегрузки, перегрева, короткого замыкания и обратного включения. Это обеспечивает стабильность и безопасность системы.

   При выборе инвертора необходимо убедиться, что его пусковая мощность выше, чем у используемого электроприбора. Поскольку инвертор сам потребляет часть мощности при работе, его входная мощность больше его выходной мощности. Например, если инвертор потребляет 100 Вт постоянного тока и выдает 85 Вт переменного тока, его эффективность составляет 85%.

   Где можно купить инвертор с чистой и модифицированной синусоидой

   Сейчас клиенты могут приобрести инвертор с модифицированной или чистой синусоидой в интернет-магазине Solarverse. Там предлагается большой выбор подобной техники. Вы можете выбрать подходящий инвертор в зависимости от потребностей и сферы использования изделия.

   г. Киев, ул. Кирилловская, 104

   • (080) 033-40-74
   • (067) 175-24-98
   • (044) 334-74-14

   Вопросы

   + Какой лучше выбрать инвертор для нагревательных приборов?

   Для работы нагревательных приборов можно использовать инвертор с модифицированной синусоидой. На практике устройство показывает стабильную работу.

   + Для какой бытовой техники подходит чистый синусоидальный инвертор?

   Ток на выходе из такого устройства практически не отличается от стандартной розетки в доме. Через этот инвертор можно подключать любую технику.

   + Я не разбираюсь в токах и не знаю, какой лучше подобрать инвертор?

   В этом случае можете обратиться к менеджерам интернет-магазина Артлайн. С помощью специалиста вы сможете выбрать оптимальный вариант устройства.

   Материалы

   Правильная или модифицированная синусоида. Особенности выбора автомобильного инвертора (Power Invertor)

   Подробности Категория: Магазин



   Запитать любой электроприбор напряжением 220В даже в лесу или в поле — на сегодняшний день это уже не проблема! Достаточно купить автомобильный инвертор (автомобильный преобразователь напряжения). При выборе такого прибора нужно знать о некоторых его особенностях и принципах работы.

   Модифицированная синусоида

   Модифицированная синусоида — это приближение к правильному синусоидальному сигналу с помощью сигналов «прямоугольной» формы. Самое элементарное приближение, сигнал прямоугольной формы переменной полярности — меандр. В большинстве случаев, такой сигнал не используют, «набирая» форму сигнала с использованием прямоугольных ступенек. Чем дороже инвертор, тем из большего количества ступенек состоит сигнал на выходе.

   Чем правильный синус лучше модифицированного синуса?

   Для некоторой аппаратуры форма сигнала есть очень немаловажной. Сюда относится аппаратура, которая, чувствительна к разного рода помехам, либо аппаратура с трансформаторными источниками питания, компрессоры, электродвигатели, насосы и пр. Приборы, которые совсем не чувствительны к форме сигнала — это нагревательные приборы, лампы накаливания,, приборы, которые имеют импульсные источники питания (компьютеры, ноутбуки, цифровые телевизоры). Когда работает преобразователь с модифицированной синусоидой, в электросеть попадает больше количество помех, поэтому медицинская техника и системы связи могут работать нестабильно. Появляется неблагоприятное явление, влияющее на трансформаторы и электродвигатели: устройство начинает греться, снижается КПД.





   Какой выбрать инвертор?

   В случае ориентирования на телекоммуникационную и медицинскую аппаратуру — только синус. Нагреватели, лампы освещения, цифровая техника — вполне безопасно и смело можно использовать модифицированный синус. В других случаях есть немаловажные особенности, которые нужно знать при покупке инвертора, а именно:

   • Техника с импульсным блоком питания. Нужно иметь ввиду, что проблема кроется в стартовых токах, которые могут в десятки раз превышать потребление источника питания в стандартном режиме работы после запуска. В этом случае инвертор запускается, но тут же срабатывает защита от перегрузки. Выход из ситуации простой: покупать преобразователь напряжения в 2 раза мощнее, чем мощность блока питания подключаемого прибора.
   • Техника с трансформаторным блоком питания. В случае, когда блок питания оптимизирован, а нагрузка имеет постоянность — покупайте инвертор с правильной синусоидой. Если же трансформатор имеет запас по мощности и рассчитан на максимальную нагрузку, которая может появиться лишь иногда и носит кратковременный характер – можно купить инвертор с модифицированной синусоидой. Может иметь место повышение температуры трансформатора, но она не критично возрастает, прибор нормально функционирует.
   • Электроприборы с моторами. Для компрессоров, дрелей, болгарок и других им подобных можно покупать инверторы с модифицированным синусом, но обязательным условием есть запас по мощности, который в 1.5-2 раза должен быть больше. Нужно также не забывать, что механическая мощность электроприбора немного уменьшается, мотор греется немного больше, чем обычно.

   В нашем магазине представлены надежные бытовые и автомобильные инверторы с правильной и модифицированной синусоидой.

   Комментарии

   # вера 13.01.2017 14:47

   Очень понравилось разъяснение между модифицированным синусом и чистым синусом,только теперь нужно мне понять к какому типу электроприборов относится конкретно мой инкубатор Janoel-42 c потребляемой мощностью в 160вт? Кто бы мне ответил на вопрос была бы очень признательна.

   # К700 01.04.2017 03:50

   Многие приборы — те же лампы накаливания, нагреватели, лампы-«сберегайки», люминесцентные трубки («дневного света») с ЭПРА, коллекторные электродвигатели (дрель, пылесос, кофемолка), аппаратура с импульсными блоками питания могут прекрасно работать и от постоянного тока. Единственное — для ламп накаливания, нагревателей и коллекторных электродвигателей напряжение постоянного тока должно быть 220В, для остальных — 300В.

   # Игорь 14.02.2019 10:52

   В рекламе увидел, что можно подключать «болгарку». Повелся и купил для газового котла. Котел иногда, даже включается, но выходит в аварийный режим и глохнет. Можно, как то исправить с существующей моделью? Типа добавить конденсатор или облить горячей водой? Про воду, это юмор 🙂
