2 простейшие мигалки на 220 В
Иногда для некоторых устройств или станков требуется использовать индикатор который бы мигал и привлекал внимание, а самое главное, работал бы без дополнительного питания напрямую от сети 220 В. Сейчас вы увидите 2 схемы простых мигалок, без транзисторов и микросхем, которые может сделать каждый своими руками.
Мигалка на неоновой лампе
Понадобится: неоновая лампа, конденсатор 8,2 мкФ 400 В, резистор 680 кОм, диод 1N4007.

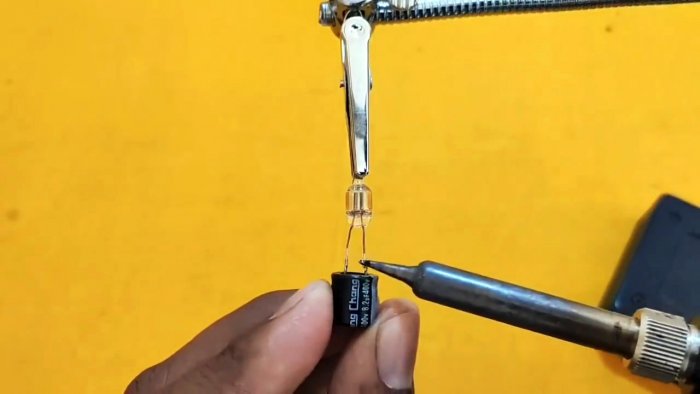

Припаиваем лампу паралельно конденсатору.

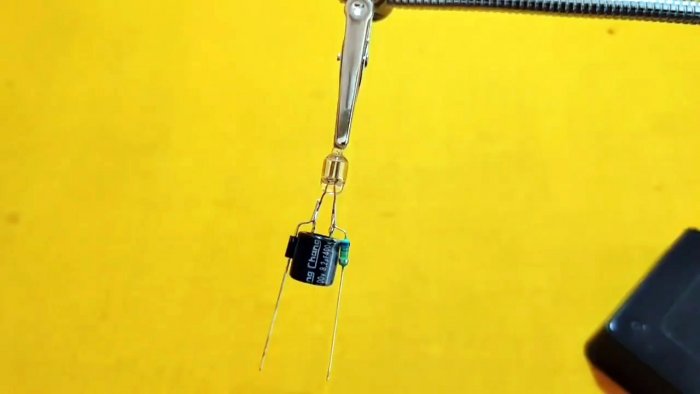

Последовательно припаиваем резистор с одной стороны, с другой диод, соблюдая полярность.

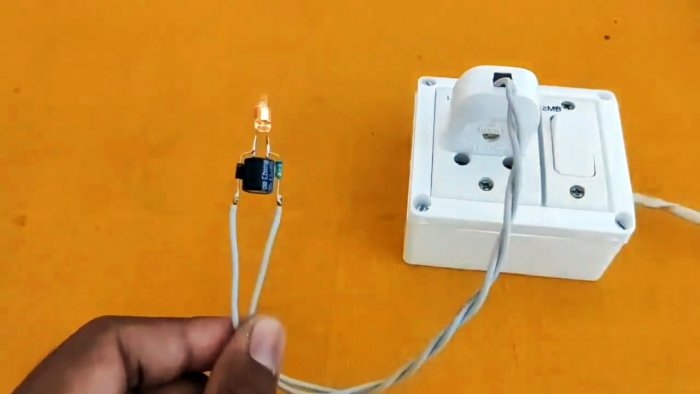

Все, мигалка готова. Подключаем к сети переменного тока 220 В и лампа начинает моргать с частотой примерно 1 Гц.
Работа проста: при включении конденсатор начинает заряжаться до напряжения пробоя лампы. Как только лампа вспыхнет, напряжение на кондере начнет падать, до тех под пока лампа не потухнет. Затем цикл повторяется.
Мигалка на флеш светодиоде
Понадобится: светодиод мигающий, конденсатор 22 мкФ 16 В, резистор 100 кОм, диод 1N4007.

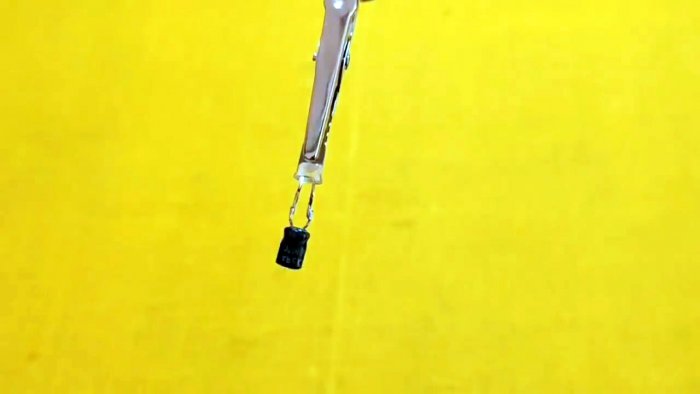

Берем светодиод и припаиваем его паралельно конденсатору. Катодом к минусу.

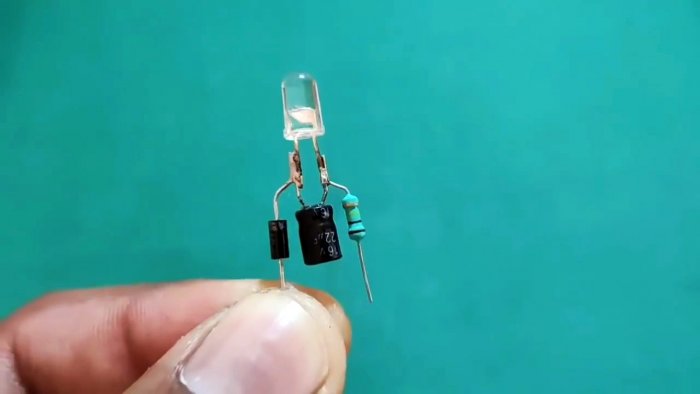

Последовательно припаиваем резистор и диод.
Подключаем к сети и наслаждаемся разноцветным или одноцветным миганием светодиода. Все зависит от того какой вы приобрели.
Как сделать мигающую лампочку 220в
| Текущее время: Сб мар 16, 2024 03:28:30 |
Часовой пояс: UTC + 3 часа
Запрошенной темы не существует.
Часовой пояс: UTC + 3 часа
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
Работоспособность сайта проверена в браузерах:
IE8.0, Opera 9.0, Netscape Navigator 7.0, Mozilla Firefox 5.0
Адаптирован для работы при разрешениях экрана от 1280х1024 и выше.
При меньших разрешениях возможно появление горизонтальной прокрутки.
По всем вопросам обращайтесь к Коту: kot@radiokot.ru
©2005-2024
Как сделать мигающую лампочку 220в
| Текущее время: Сб мар 16, 2024 03:28:30 |
Часовой пояс: UTC + 3 часа
Запрошенной темы не существует.
Часовой пояс: UTC + 3 часа
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
Работоспособность сайта проверена в браузерах:
IE8.0, Opera 9.0, Netscape Navigator 7.0, Mozilla Firefox 5.0
Адаптирован для работы при разрешениях экрана от 1280х1024 и выше.
При меньших разрешениях возможно появление горизонтальной прокрутки.
По всем вопросам обращайтесь к Коту: kot@radiokot.ru
©2005-2024
Мигающие индикаторы в сети 220В
Предлагаемые схемы являются универсальными параметрическими сигнализаторами. Поэтому в качестве датчиков вместо фоторезисторов возможно применить другие датчики со схожими электрическими параметрами (min/max сопротивления), например терморезисторы.
Для световой сигнализации в сети 220 В применяют различные светодиодные индикаторы, лампы накаливания, стробоскопы в виде ярко вспыхивающих ламп. Мигающий световой индикатор намного эффективнее, чем постоянного горящий. Если в низковольтных электрических цепях создать такой индикатор «проще простого», то «заставить» мигать лампу в сети 220 В с помощью простой схемы — задача посложнее, но и она разрешима.
Мигающий индикатор (для сети 220 В) на светодиодах Flash Lamp AW-200, представлен на рис. 1.23, предназначен для индикации состояния любого устройства, подключенного в сеть 220 В. Благодаря примененным светодиодам суммарная сила света более 1 лм (люмена), прерывистое свечение позволяет увидеть работу индикатора издалека.
Мигающая лампа Flash Lamp AW-200 подключается непосредственно в сеть 220 В, параллельно устройству контроля, и состоит из 20 светодиодов, подключенных последовательно-параллельно. Цвет свечения светодиодов может быть желтым, красным или зеленым — в зависимости от разновидности модели индикатора. Такое устройство удобно применять в качестве индикаторов срабатывания сигнализации или для светового оповещения об изменении ка-кого-либо параметра. Потребляемый от сети 220 В ток не превышает 0,06 А. Световой поток данного индикатора позволяет заприметить его на расстоянии 500 м от дома.
Электрическая схема данного промышленного устройства представлена на рис. 1.24.
Она представляет собой бестрансформаторный выпрямитель, нагруженный на 4 линейки (по 5 мигающих светодиодов в каждой). Вместо указанных на схеме светодиодов можно применить L456B, ARL-5013 URC-B, L769BGR или аналогичные.
Рис. 1.23. Мигающая лампа Flash Lamp AW-200
Рис 1 24. Электрическая схема Flash Lamp AW-200
Литература: Кашкаров А. П. Электронные устройства для уюта и комфорта.
