Как проверить полярность проводов мультиметром
Перейти к содержимому

Как проверить полярность проводов мультиметром

  • автор:

Как определить полярность кабеля? Простые способы определить плюс или минус.

Ни для кого не секрет, что знание полярности очень важно при подключении электроприборов. Нельзя подключать электроаппаратуру с нарушением полярности, она не только не будет работать, но и может выйти из строя. Конечно, чаще всего полярность обозначается символами
«+» и «-» или с помощью цветовой маркировки: красный (плюс) и черный (минус).

Но что же делать, если провода одинакового цвета или на них нет никакой маркировки?
Обращаемся за помощью к нашему любимому мультиметру.

Теперь Вы понимаете, почему мы настоятельно советовали его приобрести в нашей предыдущей статье: «Какие инструменты нужны для проведения электромонтажных работ дома? Собираем ящик электрика».

А теперь переходим к самой любимой части работы с мультиметром, когда происходит настоящее волшебство. Допустим, у мы хотим определить полярность контактов зарядки ноутбука, и мы хотим припаять контакты.

  • Вставляем черный провод в гнездо «COM», а красный – в гнездо со значком «HzV». Рычажок на мультиметре устанавливаем в положение измерения постоянного напряжения с порогом 20 В.
  • Включаем в сеть зарядное устройство, красным и черным щупом касаемся до контактов разъёма (конечно, не замыкая их между собой одним щупом! Мы ведь не хотим ничего поломать. Только полярность определим — и всё!)
  • Если Вы прикоснулись КРАСНЫМ щупом к ПЛЮСУ, то на мультиметре появится ПОЛОЖИТЕЛЬНОЕ значение.
  • Или же обратная ситуация: на мультиметре появилось отрицательное значение. Значит, красный щуп находится в контакте с минусом.

Также есть любимая нами «умная» индикаторная отвертка, которая в некоторых случаях тоже может помочь определить полярность. Но, чтобы лишний раз не обнадеживать Вас этим способом, советуем лишь действовать точно по инструкции, приложенной к индикаторной отвертке.

Но вот представьте ситуацию: стоите Вы в чистом поле, ящик электрика оказался по чистой случайности сегодня забыт дома, а Вам именно сейчас нужно определить полярность контактов прибора в машине. И тут тихий голос специалиста 220.ru шепчет Вам: «Найди картошку…», нет, Вы не сошли с ума, и мы тоже!

Это еще один способ определить полярность контактов с помощью подручных средств.

  • Берем сырой картофель (эксперты 220.ru предупреждают, что с запеченной картошкой на шашлыках это не получится).
  • Разрезаем картофель пополам. Не бросаем эту затею. Следующий шаг уже приведет нас к победе.
  • Подключаем необходимый прибор и вставляем контакты в несчастную картошку, которая именно сегодня служит нашим спасителем.
  • Ждем 10-15 минут. На том месте, где находился плюс, появится светло-зеленое пятно, а где минус – ничего.

Но вот Вы обнаружили, что картошки не оказалось, а лезть выкапывать картошку у местных как-то некрасиво, да и чревато последствиями. Для другого способа Вам понадобится лужа или речка. Да-да, это не ошибка, и мы не издеваемся над Вами.

  • Наливаем воду в стакан, кружку (хорошо бы не металлическую и будет отлично, если вода будет теплой).

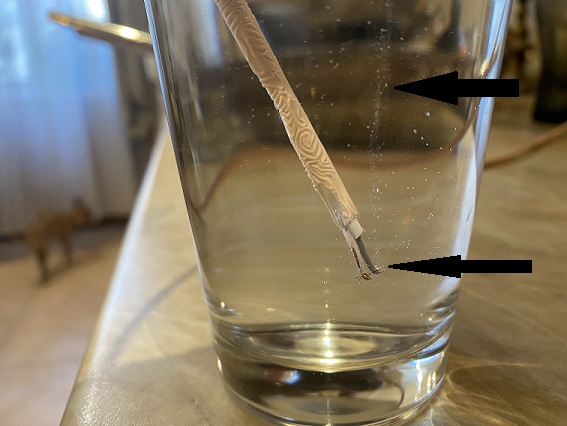

  • Подключаем наш прибор, опускаем контакты в воду. Приглядитесь. Что Вы видите? И не надо говорить, что Вы видите сумасшедшего, который поверил нам и стоит с кружкой воды из лужи посреди поля.
  • То, что Вы видите, называется электролиз воды. Из воды вокруг минусового контакта начинают выделяться пузырьки водорода. Хотим заметить, что анод тоже «пузырится», просто пузырьков меньше в два раза. Поэтому не стоит думать, что у Вас двоится в глазах после всех проведенных опытов.

Самое важное: стоит помнить, что с переменным током опыты с картошкой и водой не будут работать. Для того чтобы определить фазу и ноль, Вам лучше ознакомиться со следующими публикациями:

  • «Как пользоваться индикаторной отверткой и мультиметром для определения фазы и ноля?»
  • «Определение фазы и ноля без приборов. Цветовая маркировка проводов.»

Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: «сайт 220.ru».

  • Хотите быть в курсе всех наших новостей и событий?
  • Гибкий поворот «труба-коробка» для эффективного монтажа кабельных трасс
  • Огнестойкие металлические коробки ЭКОПЛАСТ
  • Чёрные кабель-каналы в наличии на нашем складе! Кабель-каналы (чёрные) с доставкой по всей России.
  • Капиллярный ввод – новинка в линейке аксессуаров для аспирационных систем.

Как пользоваться мультиметром: подробная инструкция по применению

Электромонтажные работы невозможны без измерения напряжения, сопротивления и иных характеристик электрического тока. Сделать это можно при помощи разных устройств, но удобнее и надежнее всего мультиметр. Этот компактный прибор подойдет как для дома, так и для профессионального применения. В последнем случае можно выбрать многофункциональные модели с десятком дополнительных опций, которые облегчают выполнение поставленных задач и расширяют возможности мастера.

Мультиметр

Что измеряют тестером

Мультиметры настолько разнообразны по набору функций, что можно подобрать прибор конкретно под запланированные задачи. Тестер незаменим при ремонте электроники и бытовой техники, с его помощью можно прозвонить провода и определить место разрыва. Использование мультиметра значительно ускоряет проведение работ и позволяет избежать электротравм от тока.

С помощью надежных мультиметров всегда можно измерить:

  • силу электрического тока и его напряжение;
  • сопротивление на определенном участке цепи или отдельных ее элементов;
  • температуру;
  • индуктивность;
  • емкость накопителей энергии (конденсаторов);
  • «прозвонка» цепи на обрыв.

Помимо стандартного набора функций в мультиметре могут быть предусмотрены и дополнительные опции. Приборы могут быть с подсветкой, что особенно удобно в условиях плохой видимости, режимом тестирования диодов, автоотключением питания при длительном неиспользовании устройства. В некоторых инновационных моделях можно зафиксировать результаты измерений и сохранить их во внутренней памяти аппарата. Удобная для пользователей опция – индикация перегруза и отражение заряда батареи.

Качественные приборы спроектированы с защитой, отключающей аппарат при некорректной настройке предела измерений. Несмотря на всю простоту конструкции, нужно знать, как пользоваться мультиметром, так как иначе полученные данные могут быть недостоверными.

Что измеряют мультиметром

Виды мультиметров

Все приборы для измерения свойств электрического тока делятся на две большие группы – аналоговые и цифровые.

Аналоговые приборы – это стрелочные мультиметры, в основе их конструкции магнитноэлектрические чувствительные измерители, шунты и добавочные резисторы. Информация, полученная во время проверки, отражается на градуированной шкале путем отклонения стрелки.

Аналоговые приборы ценятся за:

  • низкую цену;
  • высокую чувствительность ко всем изменениям в электроцепи;
  • точность снятия показаний независимо от помех.

Эти приборы вполне подходят для применения дома, если речь идет о ремонте не слишком высокочувствительной электроники. Их недостатками считаются:

  • высокая погрешность результатов;
  • необходимость в предварительной подготовке – для нелинейной шкалы нужно перед измерениями настраивать устройство при помощи регулятора;
  • сниженное внутреннее сопротивление устройства;
  • отсутствие режима, при котором полярность определяется автоматически.

Аналоговым прибором нельзя измерить напряжение и переменный ток. Тем не менее, такой мультиметр востребован при тестировании электронных компонентов, когда необходимо точно установить тенденцию и направление величины.

Аналоговый мультиметр

Цифровые тестеры появились относительно недавно. Это усовершенствованные мультиметры, точно и быстро измеряющие все необходимые для работы параметры. Именно такими приборами рекомендуется пользоваться новичкам, так как они просты в обслуживании и выдают высокоточные измерения.

К преимуществам цифровых моделей мультиметров относят:

  • Получение понятной информации. На экран выводится число в нужных единицах с 1 или 2 знаками после запятой. То есть расшифровывать видимое значения не нужно;
  • В случае замены полярность числа отображаются сразу со знаком минус;
  • Внутреннее сопротивление прибора оптимальное, поэтому погрешность сведена к минимуму.

В цифровых мультиметрах хорошо продумано управление, выводимые на экран значения видны максимально четко, а разобраться в устройстве прибора сможет и человек без технического образования.

Однако и у таких моделей есть определенные минусы. В первую очередь они имеют высокую чувствительность, поэтому при помехах могут выдать неверную информацию. Искажаться измерения могут, если заряд батареи критически снижен. В большинстве моделей экран тусклый, поэтому необходимо работать в условиях достаточной освещенности.

В цифровых тестерах предусмотрен разъем для их подключения через кабель к компьютеру. Это необходимо для того, чтобы вести запись измерений, обрабатывать и анализировать результаты.

Цифровой мультиметр

Конструкция мультиметра

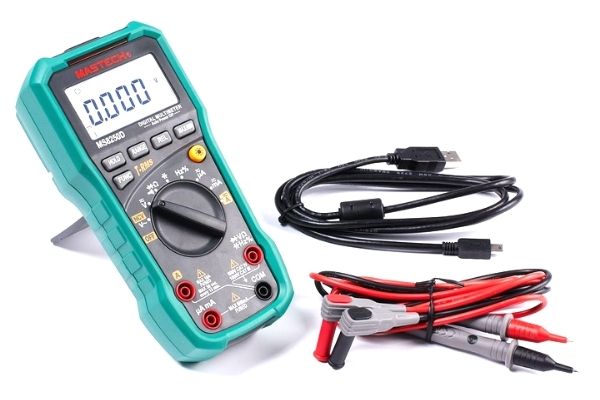

Мультиметр считается универсальным устройством для измерения основных характеристик электрического тока. Прибор с минимальной комплектацией включает в себя омметр (сопротивление), вольтметр (напряжения) и амперметр (силы тока). В более подвинутых моделях функционал значительно расширен. Разнообразие измерительных инструментов позволяет подобрать устройство под свои нужды.

Форма тестера обычно прямоугольная, на передней панели имеются кнопочные или простые поворотные тумблеры изменения режимов и дисплей. Замеры проводятся при помощи двух стандартных щупов (разноцветных), которые подключаются по бокам прибора с учетом нанесенных на корпус обозначений. Маркировка пишется английскими буквами или общепринятыми символами. Работать с мультиметром необходимо имея хотя бы минимальные знания об устройстве электротехники.

Тестеры разделены на зоны, показывающие определенный вид напряжения в обследуемой электрической сети:

  • ACV (V~). Эта зона показывает переменный ток;
  • Маркировка DCV (V-). Зона прибора, показывающая постоянный ток;
  • Ω. Значок сопротивления в электротехнике или на обследуемом участке электроцепи;
  • DCA (A-). Зона измерения постоянного тока

Количество гнезд, в которые вставляются щупы, может быть различными и зависит от функций модели. Подключать щупы необходимо только в правильные разъемы. Большинство производителей используют стандартную маркировку гнезд:

  • 10А-. Этот разъем для плюсового датчика (красного), используется при замерах показателей постоянного тока силой не более 10 А;
  • VΩmA (VΩ, V/Ω). Так маркируют разъем для плюсового щупа при измерении постоянного тока (до 200 мА), напряжения и для прозвонки электрической цепи;
  • COM (COMMOM). Идентичный на всех типах мультиметров разъем, в который вставляется черный щуп;
  • 20 А. Это гнездо обычно есть только на профессиональных тестерах. Разъем используется также, как и 10 А, но предел измерений достигает уже 20 А.

К каждому новому прибору обязательно прикладывается инструкция, на которую необходимо ориентироваться, выбирая гнезда для подключения щупов. Обязательно ее нужно изучать, если вы приобрели прибор с десятком новых функций, особенно если вы раньше пользовались только простым мультиметром.

Конструкция мультиметра

Особенности работы мультиметра

Тем, кто имеет самые минимальные знания в устройстве и работе электротехнических приборов, использовать мультиметр будет легко. Ниже приведена информация для тех, кто раньше не сталкивался с тестером. Однако, необходимо понимать, что при отсутствии элементарного опыта при неправильной эксплуатации тестера возможно поражение электрическим током, что может быть крайне опасно для человека.

Измерение постоянного напряжения

Этот режим предназначен для измерения имеющегося напряжения в элементах питания. В большинстве электрических цепей потенциал постоянного тока в пределах 24 А. Чтобы снять показания, прибор в первую очередь переводится в нужное положение. Замер (при отсутствии точных данных) рекомендуется начинать делать, поставив переключатель в максимальное значение. После этого диапазон постепенно уменьшается до тех пор, пока не получится нужная размеренность. Если на дисплее вы видите значение 003, то это указывает на необходимость снижения диапазона.

Если на дисплее отражается 1 или любое другое некорректное число, то в большинстве случаев это указывает на неправильно выставленный режим мультиметра. Вторая причина проблемы – низкий предел определяемого параметра. Иначе говоря, напряжение в источнике питания должно быть меньше в сравнении с пределом, выбранном вами на тестере.

Обратите внимание! Если на дисплее устройства результат показан с минусом, то нужно проверить полярность подсоединения щупов («плюс» должен быть подключен к «плюсу», а «минус» к «минусу»).

Измерение постоянного напряжения мультиметром

Режим для измерения напряжения активируется переключением в зону ACV. На стандартных мультиметрах есть два диапазона – один до 200 В, второй до 750 В. Для определения напряжения в бытовой электрической сети в 220 В переключатель необходимо выставить на положение 750 В и в каждое отверстие сетевой розетки вставить по щупу. На дисплее вы увидите напряжение, которое есть в сети именно в момент измерения. Нормальные показания соответствует значению 210-230 В, отклонение от этих величин уже не считается нормой.

Режим измерения переменного напряжения в мультиметре

Измерение силы переменного и постоянного тока

Простые мультиметры измеряют только постоянный ток в электрических проводах. Если нужны параметры переменного, то потребуются приборы, в комплект которых входят токоизмерительные приспособления – клещи.

Измерение постоянного тока проводится по следующему алгоритму:

  • переключатель прибора переводится в режим DCA;
  • щуп-датчик в красной обмотке подсоединяется к гнезду с маркировкой 10 А, черный вставляется в разъем COM;
  • если значение тока в пределах 200 мА, то красный датчик нужно переставить в гнездо с маркировкой 200 мА.

Однако измерения даже при известных значениях лучше начинать с вставки щупа в гнездо 10 А, в последующем его при необходимости можно будет переставить. Это позволит избежать перегрева и выхода из строя мультиметра. Аналогично поступают и с переключателем. То есть вначале выставляют максимальный ток, затем диапазон плавно снижают до минимальной величины в 2000 мА.

При измерении значения нужно помнить о том, что щупы нужно подключать черный к «плюсу» проводника, а красный к «плюсу» источника питания.

При измерении переменного тока нужны клещи, в которых реализован принцип электромагнитной индукции. Определяют ток бесконтактным методом, помещая проводник в электромагнит. Первичный, то есть измеряемый ток, будет пропорционален тому, который появляется на обмотке электромагнита, то есть вторичному. За счет такой работы прибора очень просто рассчитывается требуемое значение переменного тока.

При проведении измерений на тестере выбирается максимальный предел, проводник вводится внутрь клещей и на дисплее сразу появляется показатель в амперах.

Мультиметр режим измерения тока

Определение мультиметром сопротивления

Чтобы найти сопротивление нужно переключатель перевести в режим Ω и найти требуемый диапазон. Один датчик помещают к одному из входов, второй соответственно к другому. На экране сразу высветится величина сопротивления. Меняя диапазон, находят размерность электрического сопротивления. Если на экране вы видите 0, то нужно снизить диапазон, а если цифру 1, то его нужно повысить.

Определение сопротивление мультиметром

Прозвон проводов

Прозвон проводят для определения целостности электрических проводов. Мультиметр при использовании определяет в замкнутом контуре цепи сопротивление. Если сопротивление приближается к нулю, то это указывает на то, что контур замкнут. Большинство аппаратов при этом издают звуковой сигнал, поэтому этот способ и называется прозвонкой.

Предварительно мультиметр переключается в нужный режим, один датчик присоединяется к одному из концов проводника, другой ко второму концу. Если индикация (звуковая, световая или в виде информации на экране) есть, то цепь считается целой.

Прозвон проводов мультиметром

Определение мультиметром температуры

Приборы, которые могут определять температуру, поставляются в комплекте вместе с термопарой, так называют проводники из разных металлов. При контакте тестера с температурной средой между концами термопары образуется электропотенциал. Его измерение позволяет определить и температуру тестируемого объекта.

Определение температуры с помощью мультиметра

Мультиметры могут потребоваться даже дома в самый неожиданный момент, поэтому самый простой тестер желательно всегда иметь под рукой. Как пользоваться мультиметром может показать любой электрик, много информации о работе с устройством есть и в интернете. Но если вы не уверены в своих возможностях, то лучше для измерений напряжения, сопротивления и других значений приглашать специалиста. Тем, кто профессионально занимается обслуживанием электроприборов и электрических сетей нужны для работы модели с максимальным набором функций.

г. Москва, ул. Электродная, д. 2, стр. 12

Офис: с 8:45 до 17:30, в пятницу до 16:00

Склад: с 10:00 до 16:00, в пятницу до 15:00

Как определить плюс и минус при помощи мультиметра

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).

Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Как проверить полярность проводов мультиметром

Полярность проводов

Известно, что ток делится на переменный и постоянный.

Сильная сторона переменного тока – простота преобразования напряжения и возможность создания мощных электродвигателей.

Постоянный ток имеет свою емкую область использования: он применяется в разнообразном электронном оборудовании. Соответственно, правильная по полярности подача создающего его напряжения на различные дискретные и интегральные электронные компоненты является необходимым условием обеспечения их работоспособности.

Электродвигатели постоянного тока легко реверсируются, т.е. вращение их вала изменяется на противоположное простой переполюсовкой источника питания.

Соответственно, при нарушении полярности двигатель вращается не в том направлении, а электронные приборы не будут работать или даже выйдут из строя.

Как определить полярность проводов?

При работе с постоянным напряжением необходимо обязательно контролировать правильность подключения создающего его источника. Далеко не во всех случаях источники имеют маркировку своих выводов, т.е. указанную задачу необходимо решить уже в процессе работы. Применяемые для этого способы делятся на основные группы, которые можно условно обозначить как:

  • приборные;
  • визуальные;
  • индикаторные.

Вариантов внутри каждой группы довольно много. Далее рассмотрим только наиболее популярные из них.

Определение полярности мультиметром

Данный способ относится к приборным и является наиболее информативным, так как кроме полярности указывает еще фактическое напряжение источника.

Мультиметр (часто в просторечии называется тестером) переключается в режим измерения напряжения. Вне зависимости от его исполнения (более старый аналоговый и современный цифровой) прибор имеет две клеммы, обозначаемые как «+» и «-». При подключении положительного вывода проверяемого источника к клемме «+» (напрямую или через штатный провод) цифровой прибор показывает положительное напряжение, а у аналогового стрелка отклоняется вправо. Соответственно, в противном случае на индикаторе цифрового устройства видим минус, а стрелка аналогового тестера ложится на левый упор.

Определение полярности визуальными способами

Определить полярность источника постоянного напряжения без измерительных приборов можно двумя визуальными способами, в основу которых положены химические реакции.

В первом случае разрезается сырая картофелина и в срез одной из ее половинок на расстоянии 2-3 см друг от друга втыкаются два провода источника. После подачи напряжения через такую импровизированную нагрузку начинает протекать ток. В районе плюсового провода через примерно 5-10 минут формируется довольно неяркое, но, тем не менее, неплохо заметное визуально зеленоватое пятно.

Второй способ основан на проведении электролиза в небольшой емкости. В нее наливается некоторое количество воды и погружаются провода с зачищенными концами, который выполняют функции электродов. Сопутствующее электролизу выделение пузырьков водорода происходит на минусовом проводе. Эффект проявляется сильнее в том случае, если емкость изготовлена из пластика, керамики или стекла, т.е. из неметаллического материала.

Другие способы, например, помещение концов проводов в пламя свечи, когда на минусовом проводе начинается интенсивное осаждение сажи, используются достаточно редко.

Индикаторные методы определения полярности

Индикаторные методы могут быть отнесены к группе визуальных, но в отличие от «химической» ветви дают результат намного быстрее, хотя требуют применения специальных компонентов и более глубоких знаний в электротехнике.

В качестве индикатора полярности может быть использован вентилятор системы охлаждения компьютерного процессора. При его наличии можно воспользоваться тем, что он приводится в действие электродвигателем постоянного тока. Для решения задачи достаточно подключить источник к черному и красному проводам. Если крыльчатка начала вращаться, то к красному проводу подключен плюс источника.

Во втором случае применяется светодиод. Известно, что этот компонент имеет всего два вывода и излучает свет при протекании через него прямого тока. По справочнику определяются выводы катода и анода, после чего к диоду через соединенный последовательно маломощный балластный резистор подключается проверяемый источник. Последовательность соединения (сначала резистор, а потом диод или наоборот) значения не имеет.

Номинал резистора рассчитывается как R = (U – 2)/I, где U – напряжение источника в Вольтах, а величина I берется из справочника и устанавливается равной примерно 70% от максимально допустимого прямого тока. Например, для 12-вольтового источника при предельном токе 50 мА в качестве балластного берется резистор с сопротивлением, равным или отличающимся не более чем на +/-20% от значения

R = (12 – 2)/ (0,7*50*10-3) = 300 Ом.

При подключении источника к рассматриваемой цепочке плюсом к аноду светодиода последний будет светиться. В противном случае излучения не будет.

Обозначение и особенности задания полярности проводов

Цветовые обозначения полярности проводов

Помощью в определении полярности может оказать также цвет изоляции проводов источника. В сетях постоянного ток общепринято, что к плюсовой клемме источника постоянного напряжения подключается провод с оболочкой (изоляцией) красного (горячего) цвета, а минусу поставлен в соответствие черный цвет. С учетом обозначения положительного вывода через крест это правило запоминается по фразе «Красный крест».

Полярность провода

Особенности полярности проводов в схемах постоянного тока

В электрической схеме могут использоваться провода с изоляцией других цветов, что необходимо для правильного подключения различных потребителей. В этой ситуации потребуется индивидуальная проверка мультиметром каждого из таких проводов. В качестве базового всегда берется провод черного цвета. Напряжение на остальных проводах должно быть обязательно положительным.

Некоторые разновидности электронных схем, например, собранные с использованием операционных усилителей, могут питаться от биполярного источника, т.е. на них может подаваться как положительное, так и отрицательное напряжение. Главным отличительным признаком питающего их источника является наличие у него трех выходов, причем напряжение на двух «горячих» проводах относительно земли (черный провод) равно по величине и отличается только знаком.
