Униполярный транзистор

Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия перпендикулярного току электрического поля, создаваемого входным сигналом.

Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы называются униполярными (в отличие от биполярных).

История создания полевых транзисторов

Идея полевого транзистора с изолированным затвором была предложена Лилиенфельдом в 1926—1928 годах. Однако объективные трудности в реализации этой конструкции позволили создать первый работающий прибор этого типа только в 1960 году. В 1953 году Дейки и Росс предложили и реализовали другую конструкцию полевого транзистора — с управляющим p-n-переходом. Наконец, третья конструкция полевых транзисторов — полевых транзисторов с барьером Шоттки — была предложена и реализована Мидом в 1966 году.

Схемы включения полевых транзисторов

Классификация полевых транзисторов

По физической структуре и механизму работы полевые транзисторы условно делят на 2 группы. Первую образуют транзисторы с управляющим р-n переходом или переходом металл — полупроводник (барьер Шоттки), вторую — транзисторы с управлением посредством изолированного электрода (затвора), т. н. транзисторы МДП (метал — диэлектрик — полупроводник).

Транзисторы с управляющим p-n переходом

Рис. 1. Устройство полевого транзистора с управляющим p-n переходом

Полевой транзистор с управляющим p-n переходом — это полевой транзистор, затвор которого изолирован (то есть отделён в электрическом отношении) от канала p-n переходом, смещённым в обратном направлении.

Такой транзистор имеет два невыпрямляющих контакта к области, по которой проходит управляемый ток основных носителей заряда, и один или два управляющих электронно-дырочных перехода, смещённых в обратном направлении (см. рис. 1). При изменении обратного напряжения на p-n переходе изменяется его толщина и, следовательно, толщина области, по которой проходит управляемый ток основных носителей заряда. Область, толщина и поперечное сечение которой управляется внешним напряжением на управляющем p-n переходе и по которой проходит управляемый ток основных носителей, называют каналом. Электрод, из которого в канал входят основные носители заряда, называют истоком. Электрод, через который из канала уходят основные носители заряда, называют стоком. Электрод, служащий для регулирования поперечного сечения канала, называют затвором.

Электропроводность канала может быть как n-, так и p-типа. Поэтому по электропроводности канала различают полевые транзисторы с n-каналом и р-каналом. Все полярности напряжений смещения, подаваемых на электроды транзисторов с n- и с p-каналом, противоположны.

Управление током стока, то есть током от внешнего относительно мощного источника питания в цепи нагрузки, происходит при изменении обратного напряжения на p-n переходе затвора (или на двух p-n переходах одновременно). В связи с малостью обратных токов мощность, необходимая для управления током стока и потребляемая от источника сигнала в цепи затвора, оказывается ничтожно малой. Поэтому полевой транзистор может обеспечить усиление электромагнитных колебании как по мощности, так и по току и напряжению.

Таким образом, полевой транзистор по принципу действия аналогичен вакуумному триоду. Исток в полевом транзисторе подобен катоду вакуумного триода, затвор — сетке, сток — аноду. Но при этом полевой транзистор существенно отличается от вакуумного триода. Во-первых, для работы полевого транзистора не требуется подогрева катода. Во-вторых, любую из функций истока и стока может выполнять каждый из этих электродов. В-третьих, полевые транзисторы могут быть сделаны как с n-каналом, так и с p-каналом, что позволяет удачно сочетать эти два типа полевых транзисторов в схемах.

От биполярного транзистора полевой транзистор отличается, во-первых, принципом действия: в биполярном транзисторе управление выходным сигналом производится входным током, а в полевом транзисторе — входным напряжением или электрическим полем. Во-вторых, полевые транзисторы имеют значительно большие входные сопротивления, что связано с обратным смещением p-n-перехода затвора в рассматриваемом типе полевых транзисторов. В-третьих, полевые транзисторы могут обладать низким уровнем шума (особенно на низких частотах), так как в полевых транзисторах не используется явление инжекции неосновных носителей заряда и канал полевого транзистора может быть отделён от поверхности полупроводникового кристалла. Процессы рекомбинации носителей в p-n переходе и в базе биполярного транзистора, а также генерационно-рекомбинационные процессы на поверхности кристалла полупроводника сопровождаются возникновением низкочастотных шумов.

Транзисторы с изолированным затвором (МДП-транзисторы)

Рис. 2. Устройство полевого транзистора с изолированным затвором.

Полевой транзистор с изолированным затвором — это полевой транзистор, затвор которого отделён в электрическом отношении от канала слоем диэлектрика.

В кристалле полупроводника с относительно высоким удельным сопротивлением, который называют подложкой, созданы две сильнолегированные области с противоположным относительно подложки типом проводимости. На эти области нанесены металлические электроды — исток и сток. Расстояние между сильно легированными областями истока и стока может быть меньше микрона. Поверхность кристалла полупроводника между истоком и стоком покрыта тонким слоем (порядка 0,1 мкм) диэлектрика. Так как исходным полупроводником для полевых транзисторов обычно является кремний, то в качестве диэлектрика используется слой двуокиси кремния SiO2, выращенный на поверхности кристалла кремния путём высокотемпературного окисления. На слой диэлектрика нанесён металлический электрод — затвор. Получается структура, состоящая из металла, диэлектрика и полупроводника. Поэтому полевые транзисторы с изолированным затвором часто называют МДП-транзисторами.

Входное сопротивление МДП-транзисторов может достигать 10 10 …10 14 Ом (у полевых транзисторов с управляющим p-n-переходом 10 7 …10 9 ), что является преимуществом при построении высокоточных устройств.

Существуют две разновидности МДП-транзисторов: с индуцированным каналом и со встроенным каналом.

В МДП-транзисторах с индуцированным каналом (рис. 2, а) проводящий канал между сильнолегированными областями истока и стока отсутствует и, следовательно, заметный ток стока появляется только при определённой полярности и при определённом значении напряжения на затворе относительно истока, которое называют пороговым напряжением (UЗИпор).

В МДП-транзисторах со встроенным каналом (рис. 2, б) у поверхности полупроводника под затвором при нулевом напряжении на затворе относительно истока существует инверсный слой — канал, который соединяет исток со стоком.

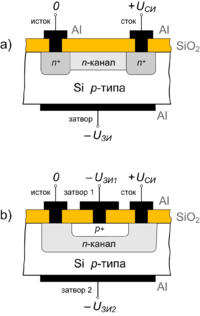

Изображённые на рис. 2 структуры полевых транзисторов с изолированным затвором имеют подложку с электропроводностью n-типа. Поэтому сильнолегированные области под истоком и стоком, а также индуцированный и встроенный канал имеют электропроводность p-типа. Если же аналогичные транзисторы созданы на подложке с электропроводностью p-типа, то канал у них будет иметь электропроводность n-типа.

МДП-транзисторы с индуцированным каналом

При напряжении на затворе относительно истока, равном нулю, и при наличии напряжения на стоке, — ток стока оказывается ничтожно малым. Он представляет собой обратный ток p-n перехода между подложкой и сильнолегированной областью стока. При отрицательном потенциале на затворе (для структуры, показанной на рис. 2, а) в результате проникновения электрического поля через диэлектрический слой в полупроводник при малых напряжениях на затворе (меньших UЗИпор) у поверхности полупроводника под затвором возникает обеднённый основными носителями слой эффект поля и область объёмного заряда, состоящая из ионизированных нескомпенсированных примесных атомов. При напряжениях на затворе, больших UЗИпор, у поверхности полупроводника под затвором возникает инверсный слой, который и является каналом, соединяющим исток со стоком. Толщина и поперечное сечение канала будут изменяться с изменением напряжения на затворе, соответственно будет изменяться и ток стока, то есть ток в цепи нагрузки и относительно мощного источника питания. Так происходит управление током стока в полевом транзисторе с изолированным затвором и с индуцированным каналом.

В связи с тем, что затвор отделён от подложки диэлектрическим слоем, ток в цепи затвора ничтожно мал, мала и мощность, потребляемая от источника сигнала в цепи затвора и необходимая для управления относительно большим током стока. Таким образом, МДП-транзистор с индуцированным каналом может производить усиление электромагнитных колебаний по напряжению и по мощности.

Принцип усиления мощности в МДП-транзисторах можно рассматривать с точки зрения передачи носителями заряда энергии постоянного электрического поля (энергии источника питания в выходной цепи) переменному электрическому полю. В МДП-транзисторе до возникновения канала почти всё напряжение источника питания в цепи стока падало на полупроводнике между истоком и стоком, создавая относительно большую постоянную составляющую напряжённости электрического поля. Под действием напряжения на затворе в полупроводнике под затвором возникает канал, по которому от истока к стоку движутся носители заряда — дырки. Дырки, двигаясь по направлению постоянной составляющей электрического поля, разгоняются этим полем и их энергия увеличивается за счёт энергии источника питания, в цепи стока. Одновременно с возникновением канала и появлением в нём подвижных носителей заряда уменьшается напряжение на стоке, то есть мгновенное значение переменной составляющей электрического поля в канале направлено противоположно постоянной составляющей. Поэтому дырки тормозятся переменным электрическим полем, отдавая ему часть своей энергии.

МДП-транзисторы со встроенным каналом

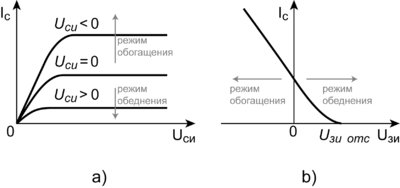

Рис. 3. Выходные статические характеристики (a) и статические характеристики передачи (b) МДП-транзистора со встроенным каналом.

В данной схеме в качестве нелинейного элемента используется МДП транзистор с изолированным затвором и индуцированным каналом.

В связи с наличием встроенного канала в таком МДП-транзисторе при нулевом напряжении на затворе (см. рис. 2, б) поперечное сечение и проводимость канала будут изменяться при изменении напряжения на затворе как отрицательной, так и положительной полярности. Таким образом, МДП-транзистор со встроенным каналом может работать в двух режимах: в режиме обогащения и в режиме обеднения канала носителями заряда. Эта особенность МДП-транзисторов со встроенным каналом отражается и на смещении выходных статических характеристик при изменении напряжения на затворе и его полярности (рис. 3).

Статические характеристики передачи (рис. 3, b) выходят из точки на оси абсцисс, соответствующей напряжению отсечки UЗИотс, то есть напряжению между затвором и истоком МДП-транзистора со встроенным каналом, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения.

I_c\,\!

Формулы расчёта в зависимости от напряжения UЗИ

U_3u < U_p\,\!

1. Транзистор закрыт

I_c=0\,\!

U_p=1.5B\,\!

Пороговое значение напряжения МДП транзистора

U_3u > U_p\,\!

2. Параболический участок.

I_c=K_n[(U_3u-U_p)U_cu - \frac<U_cu^2></p>
<p>]\,\!» width=»» height=»» /></p>
<p><img decoding=

-удельная крутизна транзистора.

3. Дальнейшее увеличение U3u приводит к переходу на пологий уровень.

I_c=\frac<K_n></p>
<p>[U_3u-U_p]^2\,\!» width=»» height=»» /> — Уравнение Ховстайна.</p><div class='code-block code-block-4' style='margin: 8px 0; clear: both;'>
<!-- 4paikmaster -->
<script src=

МДП-структуры специального назначения

В структурах типа металл-нитрид-оксид-полупроводник (МНОП) диэлектрик под затвором выполняется двухслойным: слой оксида SiO2 и толстый слой нитрида Si3N4. Между слоями образуются ловушки электронов, которые при подаче на затвор МНОП-структуры положительного напряжения (28..30 В) захватывают туннелирующие через тонкий слой SiO2 электроны. Образующиеся отрицательно заряженные ионы повышают пороговое напряжение, причём их заряд может храниться до нескольких лет при отсутствии питания, так как слой SiO2 предотвращает утечку заряда. При подаче на затвор большого отрицательного напряжения (28…30 В), накопленный заряд рассасывается, что существенно уменьшает пороговое напряжение.

Структуры типа металл-оксид-полупроводник (МОП) с плавающим затвором и лавинной инжекцией (ЛИЗМОП) имеют затвор, выполненный из поликристаллического кремния, изолированный от других частей структуры. Лавинный пробой p-n-перехода подложки и стока или истока, на которые подаётся высокое напряжение, позволяет электронам проникнуть через слой окисла на затвор, вследствие чего на нём появляется отрицательный заряд. Изолирующие свойства диэлектрика позволяют сохранять это заряд десятки лет. Удаление электрического заряда с затвора осуществляется с помощью ионизирующего ультрафиолетового облучения кварцевыми лампами, при этом фототок позволяет электронам рекомбинировать с дырками.

В дальнейшем были разработаны структуры запоминающих полевых транзисторов с двойным затвором. Встроенный в диэлектрик затвор используется для хранения заряда, определяющего состояние прибора, а внешний (обычный) затвор, управляемый разнополярными импульсами для ввода или удаления заряда на встроенном (внутреннем) затворе. Так появились ячейки, а затем и микросхемы флэш-памяти, получившие в наши дни большую популярнотсь и составившие заметную конкуренцию жестким дискам в компьютерах.

Для создания сверхбольших интегральных схем (СБИС) были созданы сверхминиатюрные полевые микротранзисторы. Они делаются с применением нанотехнологий с геометрическим разрешением менее 100 нм. У таких приборов толщина подзатворного диэлектрика доходит до нескольких атомных слоев. Используются различные, в том числе трехзатворные структуры. Приборы работают в микромощном режиме. В современных микропроцессорах корпорации Intel число приборов составляет от десятков миллионов до 2 миллиардов. Новейшие полевые микротранзисторы выполняются на напряженном кремнии, имеют металлический затвор и используют новый запатентованный материал для подзатворного диэлектрика на основе соединений гафния. [1]

В последние четверть века бурное развитие получили мощные полевые транзисторы, в основном МДП-типа. Они состоят из множества маломощных структур или из структур с разветвленной конфигурацией затвора. Такие ВЧ и СВЧ приборы впервые были созданы в CCCР специалистами НИИ «Пульсар» Бачуриным В. В. (кремниевые приборы) и Ваксембургом В. Я. (арсенид-галлиевые приборы) Исследование их импульсных свойств было выполнено научной школой проф. Дьяконова В. П. (Смоленский филиал МЭИ). Это открыло область разработки мощных ключевых (импульсных) полевых транзисторов со специальными структурами, имеюших высокие рабочие напряжения и токи (раздельно до 500—1000 В и 50-100 А). Такие приборы нередко управляются малыми (до 5 В) напряжениями, имеют малое сопротивление в открытом состоянии (до 0,01 Ом) у сильноточных приборов, высокую крутизну и малые (в единицы-десятки нс) времена переключения. У них отсутствует явление накопления носителей в структуре и явление насыщения, присушее биполярным транзисторам. Благодаря этому мощные полевые транзисторы успешно вытесняют мощные биполярные транзисторы в области силовой электроники малой и средней мощности. [2] [3]

Области применения полевых транзисторов

Значительная часть производимых в настоящий момент полевых транзисторов входит в состав КМОП-структур, которые строятся из полевых транзисторов с каналами разного (p- и n-) типа проводимости и широко используются в цифровых и аналоговых интегральных схемах.

За счёт того, что полевые транзисторы управляются полем (величиной напряжения приложенного к затвору), а не током, протекающим через базу (как в биполярных транзисторах), полевые транзисторы потребляют значительно меньше энергии, что особенно актуально в схемах ждущих и следящих устройств, а также в схемах малого потребления и энергосбережения (реализация спящих режимов).

Выдающиеся примеры устройств, построенных на полевых транзисторах, — наручные кварцевые часы и пульт дистанционного управления для телевизора. За счёт применения КМОП-структур эти устройства могут работать до нескольких лет, потому что практически не потребляют энергии.

Грандиозными темпами развиваются области применения мощных полевых транзисторов. Их применение в радиопередающих устройствах позволяет получить повышенную чистоту спектра излучаемых радиосигналов, уменьшить уровень помех и повысить надежность радиопередатчиков. В силовой электронике ключевые мощные полевые транзисторы успешно заменяют и вытесняют мощные биполярные транзисторы. В силовых преобразователях они позволяют на 1-2 поядка повысить частоту преобразования и резко уменьшить габариты и массу энергетических преобразователей. В устройствах большой мощности используются биполярные транзисторы с полевым управлением (тиристоры. В усилителях мощности звуковых частот высшего класса HiFi и HiEnd мощные полевые транзисторы успешно заменяют мощные электронные лампы, обладающие малыми нелинейными и динамическими искажениями.

Примечания

  1. Дьяконов В. П. Intel. Новейшие информационные технологии. Достижения и люди. М.: СОЛОН-Пресс.- 2004.- 416 с.
  2. Схемотехника устройств на мощных полевых транзисторах: Справочник. В. В. Бачурин, В. Я. Ваксембург, В. П. Дьяконов и др.; Под ред. В. П. Дьяконоваю- М.: Радио и связь, 1994.- 280 с.
  3. Энциклопедия устройств на полевых транзисторах. Дьяконов В. П., Максимчук А. А., Ремнев А. М., Смердов В. Ю.; Под ред. проф. В. П. Дьяконова.- М.: СОЛОН-Р, 2002.- 512 с.

Входные и выходные характеристики полевого транзистора

Полевые транзисторы, которые также носят название униполярных, часто встречаются в микросхемах в качестве переключающих или усилительных элементов. Они могут применяться в различном оборудовании. Для правильной сборки схем необходимо знать входные и выходные характеристики полевого транзистора.

О полевых транзисторах

Униполярный транзистор — это полупроводник, в котором заряд передается только одними носителями — электронами или дырками между тремя электродами — стоком, истоком и затвором. При этом управление функциями происходит за счет изменения тока на затворе и колебания электромагнитного поля, — поэтому униполярные еще называют полевыми.

Полевые транзисторы могут работать в различных режимах в зависимости от того, как именно в нем протекает электрический ток, какие физические процессы при этом происходят. В зависимости от этого он может работать как усилитель сигнала или же как переключатель функций. Чтобы использовать транзисторы правильно, разберемся в их входных и выходных характеристиках.

Характеристики полевых транзисторов

Виды полевых транзисторов различаются по своему устройству. Они бывают:

  • с p–n-переходом;
  • изолированным затвором;
  • индуцированным каналом.

В зависимости от этого различаются входные и выходные характеристики полевого транзистора. Наиболее существенное значение имеют вольт-амперные рабочие свойства, так как этот вид транзисторов управляется не током, а полем.

  • Входное напряжение на затворе и между стоком и истоком меняет силу тока на стоке. При небольшом или нулевом входном значении тока на стоке он увеличивается до предела насыщения, после чего ток не меняется. Это позволяет использовать транзистор как усилитель.
  • При этом входное отрицательное напряжение на затворе расширяется p–n-переходом и сужается проводящим каналом, что вызывает рост сопротивления на канале исток-сток и снижение насыщения. Из-за сужения канала возникает явление отсечки и ток падает до нуля. В этом режиме транзистор можно использовать для переключения функций.

При выборе модели транзистора нужно ориентироваться на его рабочие электротехнические характеристики, которые должны соответствовать характеристикам цепи. Основными являются:

  • вид конструкции;
  • тип проводимости;
  • способ монтажа;
  • максимальный ток и напряжение на участке сток-исток;
  • заряд на затворе;
  • сопротивление;
  • емкость.

В нашем каталоге можно подобрать полевые и биполярные транзисторы с различными характеристиками — все необходимые параметры указаны на страницах товара. Также можно проконсультироваться с нашими менеджерами по бесплатным телефонам вверху сайта.

Применение полевых транзисторов

Полевой или униполярный транзистор — это полупроводниковый прибор, усилительные свойства которого обусловлены потоком основных носителей заряда, протекающим через проводящий канал, управляемый электрическим полем.

Характерной особенностью полевых транзисторов являются высокий коэффициент усиления и высокое входное сопротивление. Известны два типа полевых транзисторов: с управляющим p–n-переходом и с изолированным затвором. Действие полевого транзистора с управляющим p–n-переходом основано на зависимости толщины пространственного заряда p–n-перехода от приложенного к нему напряжения.

Полевой транзистор состоит из пластины полупроводникового материала, которая может служить каналом. Канал может иметь электропроводность как n-типа, так и p-типа. С торцов пластины изготовлены два омических контакта: исток и сток.

Структура полевого транзистора с каналом n-типа

Напряжение источника питания Ucи прикладывается к промежутку сток–исток таким образом, чтобы поток основных носителей (электронов) двигался от истока к стоку.

Управление проводимостью образованного канала осуществляется с помощью p–n-перехода, образованного между зоной затвора (p-типа) и каналом.

К промежутку затвор–исток прикладывается напряжение Uзи, обратно смещающее p–n-переход.

За счет изменения смещающего напряжения изменяется сечение перехода – чем обратно смещающее напряжение больше, тем переход шире. При этом изменяется площадь поперечного сечения проводящего канала и его сопротивление, а значит, и величина протекающего по каналу тока.

В цепи затвора протекает малый обратный ток, в связи с чем необходима малая мощность от источника управляющего сигнала.

Управление сечением канала осуществляется напряжением Uзи, т. е. электрическим полем, 67 возникающим в запирающем слое, без инжекции носителей. Поэтому такие транзисторы называются полевыми.

Как работают полевые транзисторы

Полевой транзистор представляет собой схему из истока, принимающего носители электрического заряда, стока, в который они поступают, и затвора — электрода, принимающего напряжение.

Полевые транзисторы работают в режимах отсечки и насыщения. В режиме насыщения на канале между истоком и стоком проходящий ток достигает определенного напряжения и далее стабилизируется, не влияя на показатели тока в цепи и выдавая на выходе более мощный сигнал. Это позволяет использовать полевые транзисторы в качестве усилителей. В режиме отсечки их можно использовать как переключатель. При поступлении напряжения поле увеличивает показатели тока на участке от истока к стоку за счет расширяющегося p-n-перехода. С увеличением напряжения канал для носителей электрического заряда начинает сужаться и перекрывается при достижении определенного предела — это называется режимом отсечки. Для управления такими транзисторами важны показатели электрического поля — на режимы работы не влияет ток, как в биполярных транзисторах.

Такое свойство, а также малые размеры определяют применение полевых транзисторов — их можно в большом количестве разместить в управляющих схемах компактного электрооборудования в качестве ключей для переключения. Их применяют для обеспечения работы аппаратуры, для которой важна стабильность тока.

Полевые транзисторы бывают двух видов:

  • с управляющим p-n-переходом, который создает препятствие для носителей заряда и ослабляет их поток;
  • с изолированным затвором — в них исток и сток разделены диэлектрическим слоем, за счет чего повышается входное сопротивление.

Также полевые транзисторы различаются своими характеристиками.

Как выбрать полевой транзистор

В зависимости от назначение полевых транзисторов их необходимо подбирать по параметрам:

  • типу проводимости — электронной с маркировкой N или дырочной с маркировкой P;
  • максимально допустимому и начальному току стока;
  • напряжению на участках сток-исток, затвор-сток, затвор-исток; сопротивлению;
  • входной, проходной и выходной емкости;
  • току утечки;
  • крутизне характеристики;
  • размерам, способу установки, материалам, корпусу.

В нашем каталоге есть полевые и биполярные транзисторы для радиотехники и других устройств с различными техническими характеристиками. Чтобы приобрести товар из ассортимента транзисторов, добавьте его в корзину на сайте или свяжитесь с нашими менеджерами по телефонам вверху страницы.

Лекция № Полевые (униполярные) транзисторы

Полевые транзисторы очень распространены как в старой схемотехнике, так и в современной.

Полевой транзистор

Определение

Полевой транзистор – это полупроводниковый полностью управляемый ключ, управляемый электрическим полем. Это главное отличие с точки зрения практики от биполярных транзисторов, которые управляются током. Электрическое поле создается напряжением, приложенным к затвору относительно истока. Полярность управляющего напряжения зависит от типа канала транзистора. Здесь прослеживается хорошая аналогия с электронными вакуумными лампами.

Устройство полевого транзистора

Другое название полевых транзисторов – униполярные. «УНО» — значит один.

В полевых транзисторах в зависимости от типа канала ток осуществляется только одним типом носителей дырками или электронами. В биполярных транзисторах ток формировался из двух типов носителей зарядов – электронов и дырок, независимо от типа приборов. Полевые транзисторы в общем случае можно разделить на:

  • транзисторы с управляющим p-n-переходом;
  • транзисторы с изолированным затвором.

И те и другие могут быть n-канальными и p-канальными, к затвору первых нужно прикладывать положительное управляющее напряжение для открытия ключа, а для вторых – отрицательное относительно истока.

У всех типов полевых транзисторов есть три вывода (иногда 4, но редко, я встречал только на советских и он был соединен с корпусом).

1. Исток (источник носителей заряда, аналог эмиттера на биполярном).

2. Сток (приемник носителей заряда от истока, аналог коллектора биполярного транзистора).

3. Затвор (управляющий электрод, аналог сетки на лампах и базы на биполярных транзисторах).

Транзистор с управляющим pn-переходом

Транзистор состоит из таких областей:

На изображении вы видите схематическую структуру такого транзистора, выводы соединены с металлизированными участками затвора, истока и стока. На конкретной схеме (это p-канальный прибор) затвор – это n-слой, имеет меньше удельное сопротивление, чем область канала (p-слой), а область p-n-перехода в большей степени расположена в p-области по этой причине.

Схематичная структура транзистора

Условное графическое обозначение:

Условное графическое обозначение

а – полевой транзистор n-типа, б – полевой транзистор p-типа

Чтобы легче было запомнить, вспомните обозначение диода, где стрелка указывает от p-области в n-область. Здесь также.

Первое состояние – приложим внешнее напряжение.

Если к такому транзистору приложить напряжение, к стоку плюс, а к истоку минус, через него потечет ток большой величины, он будет ограничен только сопротивлением канала, внешними сопротивлениями и внутренним сопротивлением источника питания. Можно провести аналогию с нормально-замкнутым ключом. Этот ток называется Iснач или начальный ток стока при Uзи=0.

Полевой транзистор с управляющим p-n-переходом, без приложенного управляющего напряжения к затвору является максимально открытым.

Напряжение к стоку и истоку прикладывается таким образом:

Через исток вводятся основные носители зарядов!

Это значит, что если транзистор p-канальный, то к истоку подключают положительный вывод источника питания, т.к. основными носителями являются дырки (положительные носители зарядов) – это так называемая дырочная проводимость. Если транзистор n-канальный к истоку подключают отрицательный вывод источника питания, т.к. в нем основными носителями заряда являются электроны (отрицательные носители зарядов).

Исток — источник основных носителей заряда.

Вот результаты моделирования такой ситуации. Слева расположен p-канальный, а справа n-канальный транзистор.

Моделирование поевого транзистора

Второе состояние – подаём напряжение на затвор

При подаче положительного напряжения на затвор относительно истока (Uзи) для p-канального и отрицательное для n-канального, он смещается в обратном направлении, область p-n-перехода расширяется в сторону канала. В резльтате чего ширина канала уменьшается, ток снижается. Напряжение затвора, при котором ток через ключ перестает протекать называется, напряжением отсечки.

Работа транзистора

Ключ начинает закрываться.

Ключ начинает закрываться

Достигнуто напряжение отсечки, и ключ полностью закрыт. На картинке с результатами моделирования отображено такое состояние для p-канального (слева) и n-канального (справа) ключа. Кстати на английском языке такой транзистор называется JFET.

Результаты моделирования

Режимы работы

Рабочий режим транзистора при напряжение Uзи либо нулевое, либо обратное. За счет обратного напряжения можно «прикрывать транзистор», используется в усилителях класса А и прочих схемах где нужно плавное регулирование.

Режим отсечки наступает, когда Uзи=Uотсечки для каждого транзистора оно своё, но в любом случае прикладывается в обратном направлении.

Характеристики, ВАХ

Выходной характеристикой называют график, на котором изображена зависимость тока стока от Uси (приложенного к выводам стока и истока), при различных напряжениях затвора.

Характеристики транзистора

Можно разбить на три области. Вначале (в левой части графика) мы видим омическую область – в этом промежутке транзистор ведет себя как резистор, ток возрастает почти линейно, доходя до определенного уровня, переходит в область насыщения (в центре графика).

В правой части график мы видим, что ток опять начинает расти, это область пробоя, здесь транзистор находиться не должен. Самая верхняя ветвь изображенная на рисунке – это ток при нулевом Uзи, мы видим, что ток здесь самый большой.

Чем больше напряжение Uзи, тем меньше ток стока. Каждая из ветвей отличается на 0.5 вольта на затворе. Что мы подтвердили моделированием.

Характеристики

Здесь изображена стоко-затворная характеристика, т.е. зависимость тока стока от напряжения на затворе при одинаковом напряжении стока-исток (в данном примере 10В), здесь шаг сетки также 0.5В, мы опять видим что чем ближе напряжение Uзи к 0, тем больший ток стока.

В биполярных транзисторах был такой параметр как коэффициент передачи тока или коэффициент усиления, он обозначался как B или H21э или Hfe. В полевых же для отображения способности усиливать напряжение используется крутизна обозначается буквой S

То есть крутизна показывает, насколько миллиАмпер (или Ампер) растёт ток стока при увеличении напряжения затвор-исток на количество Вольт при неизменяемом напряжении сток-исток. Её можно вычислить исходя из стоко-затворной характеристики, на приведенном выше примере крутизна равняется порядка 8 мА/В.

Схемы включения

Как и у биполярных транзисторов есть три типовых схемы включения:

1. С общим истоком (а). Используется чаще всех, даёт усиление по току и мощности.

2. С общим затвором (б). Редко используется, низкое входное сопротивления, усиления нет.

3. С общим стоком (в). Усиление по напряжению близко к 1, большое входное сопротивление, а выходное низкое. Другое название – истоковый повторитель.

Три типовых схемы включения

Особенности, преимущества, недостатки

  • Главное преимущество полевого транзистора высокое входное сопротивление. Входное сопротивление это отношения тока к напряжению затвор-исток. Принцип действия лежит в управлении с помощью электрического поля, а оно образуется при приложении напряжения. То есть полевые транзисторы управляются напряжением.
  • Полевой транзистор практически не потребляет тока управления, это снижает потери управления, искажения сигнала, перегрузку по току источника сигнала…
  • В среднем частотные характеристики полевых транзисторов лучше, чем у биполярных, это связано с тем, что нужно меньше времени на «рассасывание» носителей заряда в областях биполярного транзистора. Некоторые современные биполярные транзисторы могут и превосходить полевые, это связано с использованием более совершенных технологий, уменьшения ширины базы и прочего.
  • Низкий уровень шумов у полевых транзисторов обусловлен отсутствием процесса инжекции зарядов, как у биполярных.
  • Стабильность при изменении температуры.
  • Малое потребление мощности в проводящем состоянии – больший КПД ваших устройств.

Простейший пример использования высокого входного сопротивление – это приборы согласователи для подключения электроакустических гитар с пьезозвукоснимателями и электрогитар с электромагнитными звукоснимателями к линейным входам с низким входным сопротивлением.

Низкое входное сопротивление может вызвать просадки входного сигнала, исказив его форму в разной степени в зависимости от частоты сигнала. Это значит что нужно этого избежать, введя каскад с высоким входным сопротивлением. Вот простейшая схема такого устройства. Подойдет для подключения электрогитар в линейный вход аудио-карты компьютера. С ней звук станет ярче, а тембр богаче.

Схема включения транзистора

Главным недостатком является то, что такие транзисторы боятся статики. Вы можете взять наэлектризованными руками элемент, и он тут же выйдет из строя, это и есть следствие управления ключом с помощью поля. С ними рекомендуют работать в диэлектрических перчатках, подключенным через специальный браслет к заземлению, низковольтным паяльником с изолированным жалом, а выводы транзистора можно обвязать проволокой, чтобы закоротить их на время монтажа.

Современные приборы практически не боятся этого, поскольку по входу в них могут быть встроены защитные устройства типа стабилитронов, которые срабатывают при превышении напряжения.

Иногда у начинающих радиолюбителей опасения доходят до абсурда, типа надевания на голову шапочек из фольги. Всё описанное выше хоть и является обязательным к исполнению, но не соблюдение каких либо условий не гарантирует выход из строя прибора.

Полевые транзисторы с изолированным затвором

Этот вид транзисторов активно используется в качестве полупроводниковых управляемых ключей. Причем работают они чаще всего именно в ключевом режиме (два положения «вкл» и «выкл»). У них есть несколько названий:

1. МДП-транзистор (метал-диэлектрик-полупроводник).

2. МОП-транзистор (метал-окисел-полупроводник).

3. MOSFET-транзистор (metal-oxide-semiconductor).

Запомните – это лишь вариации одного названия. Диэлектрик, или как его еще называют окисел, играет роль изолятора для затвора. На схеме ниже изолятор изображен между n-областью около затвора и затвором в виде белой зоны с точками. Он выполнен из диоксида кремния.

Диэлектрик исключает электрический контакт между электродом затвора и подложкой. В отличие от управляющего p-n-перехода он работает не на принципе расширения перехода и перекрытия канала, а на принципе изменения концентрации носителей заряда в полупроводнике под действием внешнего электрического поля. МОП-транзисторы бывают двух типов:

1. Со встроенным каналом.

2. С индуцированным каналом

Транзисторы со встроенным каналом

На схеме вы видите транзистор с встроенным каналом. Из неё уже можно догадаться, что принцип его работы напоминает полевой транзистор с управляющим p-n-переходом, т.е. когда напряжение затвора равно нулю – ток протекает через ключ.

Транзисторы со встроенным каналом

Около истока и стока созданы две области с повышенным содержанием примесных носителей заряда (n+) с повышенной проводимостью. Подложкой называется основание P-типа (в данном случае).

Обратите внимание, что кристалл (подложка) соединена с истоком, на многих условных графических обозначениях он так и рисуется. При повышении напряжения на затворе в канале возникает поперечное электрическое поле, оно отталкивает носители зарядов (электроны) и канал закрывается при достижении порогового Uзи.

Режимы работы

При подаче отрицательного напряжения затвор-исток ток стока падает, транзистор начинает закрывать – это называется режим обеднения.

При подаче положительного напряжения на затвор-исток происходит обратный процесс – электроны притягиваются, ток возрастает. Это режим обогащения.

Режимы работы

Всё вышесказанное справедливо для МОП-транзисторов со встроенным каналом N-типа. Если канал p-типа все слова «электроны» заменяются на «дырки», полярности напряжения изменяются на противоположные.

Моделирование

Транзистор со встроенным каналом n-типа с нулевым напряжением на затворе:

Транзистор со встроенным каналом n-типа с нулевым напряжением на затворе

Подадим на затвор -1В. Ток снизился в 20 раз.

Подадим на затвор -1В. Ток снизился в 20 раз

Согласно datasheet на этот транзистор пороговое напряжение затвор-исток у нас в районе одного вольта, а типовое его значение – 1.2 В, проверим это.

Datasheet на транзистор

Моделирование

Ток стал в микроамперах. Если еще немного повысить напряжение, он исчезнет полностью.

Если еще немного повысить напряжение, он исчезнет полностью

Я выбрал транзистор наугад, и мне попался достаточно чувствительный прибор. Попробую изменить полярность напряжения, чтобы на затворе был положительный потенциал, проверим режим обогащения.

Режим обогащения

При напряжении на затворе 1В ток увеличился в четыре раза, по сравнению с тем, что был при 0В (первая картинка в этом разделе). Отсюда следует, что в отличие от предыдущего типа транзисторов и биполярных транзисторов он без дополнительной обвязки может работать как на повышение тока, так и на понижение. Это заявление весьма грубо, но в первом приближении имеет право на существование.

Характеристики

Здесь всё практически так же как и в транзисторе с управляющим переходом, за исключением наличия режима обогащения в выходной характеристике.

Характеристики

На стоко-затворной характеристике четко видно, что отрицательное напряжение вызывает режим обеднение и закрытие ключа, а положительное напряжение на затворе – обогащение и большее открытие ключа.

Транзисторы с индуцированным каналом

МОП-транзисторы с индуцированным каналом не проводят ток при отсутствии напряжения на затворе, вернее ток есть, но он крайне мал, т.к. это обратный ток между подложкой и высоколегированными участками стока и истока.

Транзисторы с индуцированным каналом

Полевой транзистор с изолированным затвором и индуцированным каналом аналог нормально-разомкнутого ключа, ток не протекает.

При наличии напряжения затвор-исток, т.к. мы рассматриваем n-тип индуцируемого канала то напряжение положительное, под действием поля притягиваются отрицательные носители зарядов в область затвора.

Так появляется «коридор» для электронов от истока к стоку, таким образом, появляется канал, транзистор открывается, и ток через него начинает протекать. Подложка у нас p-типа, в ней основными являются положительные носители зарядов (дырки), отрицательных носителей крайне мало, но под действием поля они отрываются от своих атомов, и начинается их движение. Отсюда отсутствие проводимости при отсутствии напряжения.

Характеристики

Выходная характеристика в точности повторяет такую же у предыдущих разница заключается лишь в том, что напряжения Uзи становятся положительными.

Характеристики

Стоко-затворная характеристика показывает то же самое, отличия опять-таки в напряжениях на затворе.

Стоко-затворная характеристика

При рассмотрении вольтамперных характеристик крайне важно внимательно смотреть на величины, прописанные по осям.

Моделирование

На ключ подали напряжение 12 В, а на затворе у нас 0. Ток через транзистор не протекает.

Моделирование

Добавим 1 вольт на затвор, но ток и не думал протекать…

Моделирование

Добавляя по одному вольту я обнаружил, что ток начинает расти с 4в.

Ток начинает расти с 4в

Добавив еще 1 Вольт, ток резко возрос до 1.129 А.

Добавив еще 1 Вольт, ток резко возрос до 1.129 А

В Datasheet указано пороговое напряжение открытия этого транзистора на участке от 2-х до 4-х вольт, а максимальное на затвор-истор от -20, до +20 В, дальнейшие приращения напряжения не дали результатов и на 20 вольтах (несколько миллиампер я не считаю, в данном случае).

Моделирование

Это значит, что транзистор полностью открыт, если бы его не было, ток в этой цепи составил бы 12/10=1.2 А. В дальнейшем я изучал как работает этот транзистор, и выяснил, что на 4-х вольтах он начинает открываться.

Добавляя по 0.1В, я заметил, что с каждой десятой вольта ток растёт всё больше и больше, и уже к 4.6 Вольта транзистор практически полностью открыт, разница с напряжением на затворе в 20В в токе стока всего лишь 41 мА, при 1.1 А – это чепуха.

Моделирование полевого транзистора

Этот эксперимент отражает то, что транзистор с индуцированным каналом открывается только при достижении порогового напряжения, что позволяет ему отлично работать в качестве ключа в импульсных схемах. Собственно, IRF740 – один из наиболее распространенных в импульсных блоках питания.

Результаты измерений тока затвора показали, что действительно полевые транзисторы почти не потребляют управляющего тока. При напряжении в 4.6 вольта ток был, всего лишь, 888 нА (нано. ).

При напряжении в 20В он составлял 3.55 мкА (микро). У биполярного транзистора он был бы порядка 10 мА, в зависимости от коэффициента усиления, что в десятки тысяч раз больше чем у полевого.

Моделирование полевого транзистора

Не все ключи открываются такими напряжениями, это связано с конструкцией и особенностями схемотехники устройств где они применяются.

Особенности использования ключей с изолированным затвором

Два проводника, а между ними диэлектрик – что это? Это транзистор, собственно затвор имеет паразитную ёмкость, она замедляет процесс переключения транзистора. Это называется плато Миллера, вообще этот вопрос достоин отдельного серьезного материала с точным моделированием, с применением другого софта (не проверял эту особенность в multisim).

Разряженная ёмкость в первый момент времени требует большого зарядного тока, да и редкие управляющие устройства (шим-контроллеры и микроконтроллеры) имеют сильные выходы, поэтому используют драйверы для полевых затворов, как в полевых транзисторах, так и в IGBT (биполярный с изолированным затвором). Это такой усилитель, который преобразует входной сигнал в выходной такой величины и силы тока, достаточный для включения и выключения транзистора. Ток заряда также ограничивается последовательно соединенным с затвором резистором.

Особенности использования ключей с изолированным затвором

При этом некоторые затворы могут управляться и с порта микроконтроллера через резистор (тот же IRF740).

Условные графические изображения

Они напоминают полевые транзисторы с управляющим затвором, но отличаются тем, что на УГО, как и в самом транзисторе, затвор отделен от подложки, а стрелка в центре указывает на тип канала, но направлена от подложки к каналу, если это n-канальный mosfet – в сторону затвора и наоборот.

Для ключей с индуцированным каналом:

Условные графические изображения

Может выглядеть так:

Условные графические изображения

Обратите внимание на англоязычные названия выводов, в datasheet’ах и на схемах часто указываются они.

Для ключей со встроенным каналом:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
