На корпусе вашего компьютера напряжение 110 Вольт
Когда я в десятый раз услышал спор о причинах этого явления в кругу программистов с макбуками, стало понятно, что пора писать статью. Иногда этот эффект проявляется как легкая вибрация при соприкосновении кожи и металлических частей ноутбука, иногда как покалывание.
Короткий ответ: корпус вашего компьютера находится под напряжением ~110V (половина от напряжения в сети), но из-за маленькой силы тока вас не ударяет слишком сильно.
Для инженеров-электриков это банальность: по тем же причинам в домах со старой проводкой может бить током стиральная машина, когда касаешься ванны, корпус стационарного компьютера и т.д. Эта тема многократно поднималась в интернете, но до сих пор большинство людей не знает о причинах этого явления. Ситуация осложняется тем, что конструкция блока питания в европейских макбуках не позволяет избавиться от этого явления!
Почему это происходит?
Обычно неприятные ощущения покалывания возникают, когда человек касается каких-то заземленных металлических поверхностей, например радиатора батареи под столом и одновременно держит руки на металлической части компьютера. В моем случае это была заземленная металлическая кромка столешницы. Если одновременно коснуться кромки столешницы и макбука, в руках появлялось ощутимое покалывание.
И это вполне нормальная ситуация. Дело в том, что в схеме блока питания компьютера есть фильтр помех, вход фильтра выполнен на двух конденсаторах, подсоединенных с одной стороны на каждый из проводов сети 220вольт, а с другой их общая точка присоединена к корпусу. В результате получается делитель напряжения 220 вольт пополам. Отсюда появляется 110 вольт на корпусе.

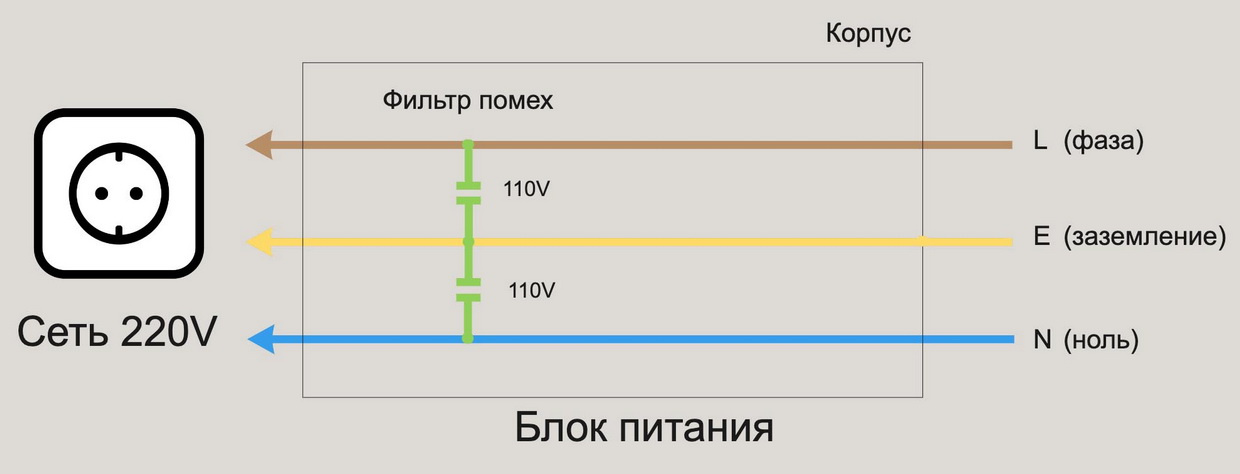

Упрощенная схема фильтра помех компьютерного блока питания
На картинке выше показана упрощенная схема фильтра помех в блоке питания. Как видно, оба конденсатора подключены к защитному заземлению (желтый провод E), который в свою очередь подключен к корпусу устройства. Если блок питания подключен в розетку без заземления, то на корпусе появляется половинное напряжение от напряжения в сети. При этом ток в этой цепи протекает небольшой, но его вполне достаточно чтобы вызывать неприятные ощущения или небольшое искрение, если касаться его другим устройством с правильным заземлением. Так можно наблюдать маленькие искры при попытке соединить два устройства кабелем в случаях, когда одно из них подключено в розетку с заземлением, а другое без.
Блоки питания Apple
Как мы уже выяснили, напряжение на корпусе появляется только в случае подключения приборов в розетку без заземления. Таких розеток много в домах со старой проводкой, где заземление в розетках попросту отсутствует.
Однако даже в зданиях с современной проводкой, где в розетках есть правильно подключенное заземление, макбуки почему-то продолжают биться током. Все дело в особенностях блоков питания Apple.
Контакт заземления на блоке питания от макбука. Этот контакт связан с корпусом ноутбука.
Все блоки питания макбуков имеют съемные вилки для разных стран. Можно возить с собой в путешествия только маленький переходник и менять его при необходимости. В комплекте с макбуком всегда находится короткая вилка, которая вставляется сразу в корпус и длинная вилка на проводе. Так вот в европейских, американских и китайских коротких вилках отсутствует контакт заземления. Он есть только в британской вилке.

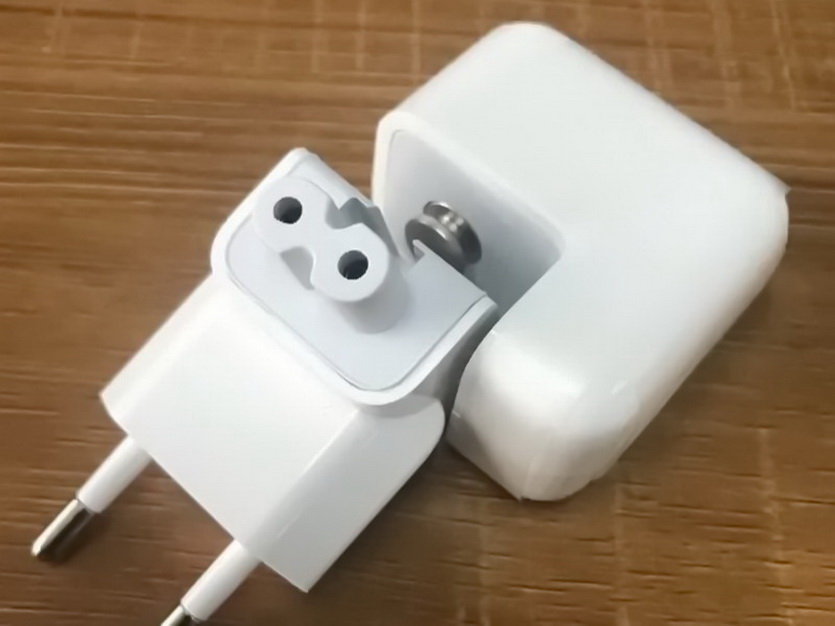

Короткая европейская вилка Apple не имеет контакта заземления
UPD: британская короткая вилка тоже не имеет контакт заземления внутри, хотя штекер заземления есть. Пруф.
И только удлиненная вилка с кабелем имеет контакт заземления. Это можно проверить, заглянув в место крепления вилки-насадки к блоку питания, внутри должны быть контакты, зажимающие шайбу заземления. Если их нет, ноутбук гарантированно будет биться током. Такое часто встречается на китайских поддельных блоках питания, даже на удлиненной розетке с кабелем.
Контакт заземления внутри съемной вилки
Заключение
Несмотря на банальность этой проблемы, мне постоянно приходится слышать новые теории ее происхождения, даже среди IT-шников. Если погуглить, находятся десятки тем, где люди жалуются на макбук под напряжением. Эта же проблема справедлива и для айфонов, подключенных к зарядному устройству.
Если вас беспокоит эта проблема вот пара советов:
- Проверьте, что в вашей розетке присутствует заземление. Иногда удлинители могут не иметь контакта заземления, хотя в розетке в стене он есть.
- Используйте оригинальный блок питания макбука. Многие поддельные блоки питания не имеют контакта заземления
- Используйте удлиненную вилку с кабелем. Проверьте, что контакт земли на вилке, которую вы вставляете в розетку, соединен с корпусом ноутбука или телефона.
Ноутбук бьется током, что делать?
Уже неделю мучаюсь от того, что каждый раз, когда дотрагиваюсь до ноутбука получаю удар током, маленький конечно, но очень неприятное ощущение! Чуть сильнее удары становятся к вечеру, после 3-4 часов работы! Может кто-нибудь сталкивался с подобной проблемой. Что делать?
Лучший ответ
Заземлять, само собой, нельзя.
Скорее всего, это статика.
Розетки пробовала менять?
Возможно, дело просто в одежде и напольном покрытии. Т. е. твоя одежда или обувь при соприкосновении друг с другом или полом вырабатывают статическое электричество. Попробуй всё это сменить на день. Переоденься полностью (включая тапки) и сходи к подружке с ноутом.
Если не поможет — в сервис. Только без самодеятельности.
Почему ноутбук бьёт током? Лучше узнать, чем потом жалеть
В закладки
Наверное, каждый второй владелец MacBook испытывал лёгкое покалывание в пальцах во время прикосновения к ноутбуку. Лучший лэптоп бьёт током?
Да, так оно и есть. Это массовая проблема, которая существует и для устройств других марок.
Причина простая: на корпусе компьютера переменное напряжение 110В.
Почему только половина напряжения, которое должно быть в нашей российской розетке? Как избежать этого или попробовать предотвратить? Попробуем ответить на эти вопросы.
Откуда на корпусе ноутбука напряжение?
Обычно неприятные ощущения покалывания возникают, когда человек касается каких-то заземленных металлических поверхностей.
Например, радиатора батареи под столом и одновременно держит руки на металлической части компьютера.
В моем случае это была заземленная металлическая кромка столешницы. Если одновременно коснуться кромки столешницы и макбука, в руках появлялось ощутимое покалывание.
Увы, этого не избежать, и виной всему — правильное проектирование блоков питания и зарядных устройств.

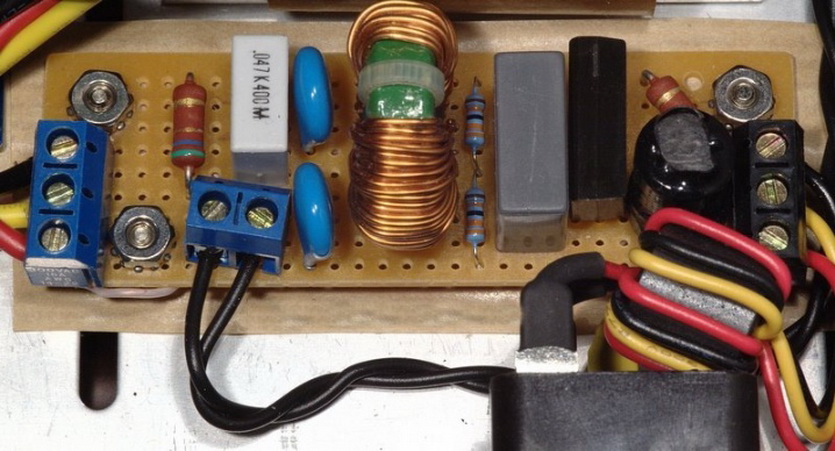

Дело в том, что в схеме блока питания компьютера есть фильтр помех.
Его вход представляет собой пару конденсаторов, подсоединенных с одной стороны на каждый из проводов сети 220В.
В таком случае корпус через один из конденсаторов фильтра будет соединен с нулевым проводом сети, а через другой — с фазой.
Дело в том, что подключение к сети происходит по 3 проводам с использованием пары конденсаторов в роли фильтров сетевых помех.
Оба подключены к защитному заземлению (желтый провод E), которое подключено к корпусу устройства.
Если есть заземление, ток с корпуса уходит «в землю». Если заземления нет — на корпусе оказывается напряжение половина напряжения электросети, т.е. 110В.
Есть ли заземление в розетке?
Поскольку адекватное заземление по всей квартире в России стали прокладывать не так давно — раньше оно встречалось только в трехфазных розетках для электроплит и стиральных машин).
Поэтому может быть 3 ситуации с разводкой по квартире:
1. Евророзетки, в которых заземляющий контакт подключены нулевым проводом.
2. Евророзетки, в которых на заземляющий контакт не подключено ничего;
3. Обычные розетки без заземления.
Первый вариант допускается с определенными оговорками. Как минимум, оно действительно позволяет снять напряжение с корпуса компьютера.
Во втором и третьем случае корпус будет подключен в пустоту, даже без сетевого фильтра между блоком питания и розеткой.
ВНИМАНИЕ: удлинитель не является сетевым фильтром и не всегда оснащается таковым.
Ноутбуки — не единственные, кто страдает
На самом деле, эффект может проявляться на любых компьютерах, подключенных в розетку без заземления, если у них металлическая рама для клавиатуры или корпус.
Так же ведут себя чайники, тостеры, торшеры и т.д.
Еще такую «вибрацию» можно испытать если проходя под ЛЭП коснуться руки другого человека, причем эффект намного сильнее чем с электроприборами.
Проезжая под ЛЭП на велосипеде, можно ощутить ещё большую вибрацию, даже на хороших покрышках.
Конечно, если рама сделана из токопроводящего материала. Стали, например — тогда есть шанс, что ёмкости рамы хватит, чтобы превратиться в конденсатор.
C обычным ПК ещё проще: между сетевым фильтром блока питания компьютера и корпусом, к которому подведена пара конденсаторов защиты, нет гальванической развязки.
Почему именно ноутбуки Apple бьют током?
В зданиях с современной проводкой, где в розетках есть правильно подключенное заземление, техника Apple продолжает биться током.
Все дело в особенностях блоков питания Apple. Точнее — в съемной вилке, которая здорово помогает в путешествиях.

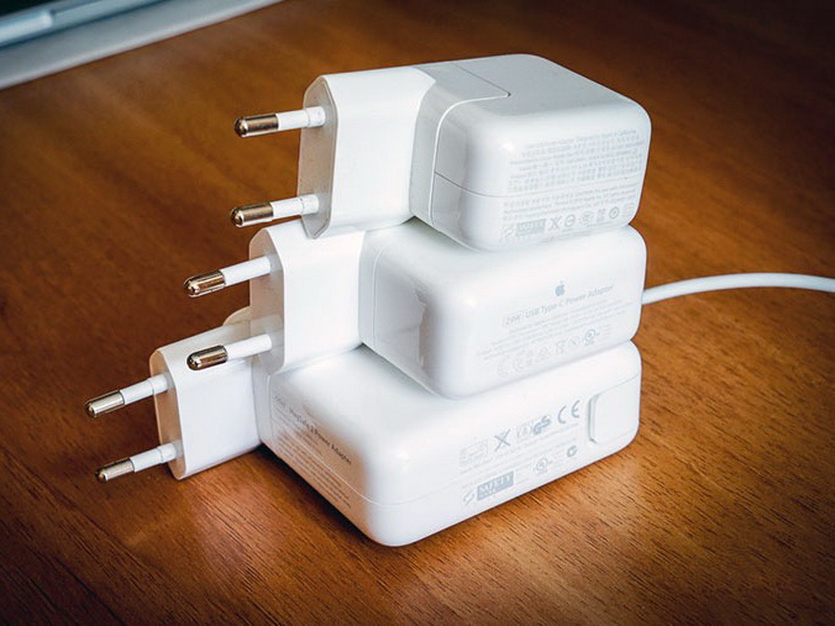

В комплекте всегда находится короткая вилка в корпус и длинная вилка на проводе.
Европейские, американские и китайские короткие вилки без контакта заземления.
В британской штекер заземления есть, контакта — нет.
Нужный контакт есть только в удлиненной вилке, что можно проверить, заглянув в место крепления вилки-насадки к блоку питания: внутри должны быть контакты для шайбы заземления.
Если их нет, ноутбук гарантированно будет биться током. Поддельные блоки точно будут бить даже с удлиненной розеткой.
Почему Apple ничего не предпринимает?
Такое поведение ноутбуков регистрируется очень давно. Но ничего не изменилось, ни в подходе Apple, ни у других брендов. Все дело в том, что… всё нормально.
Каждое электрическое устройство, получая сертификаты на продажу для конкретной страны, проходит адаптацию и тестирование в электроцепях этой страны.
Для России ноутбуки и техника Apple в частности, подлежат сертификации по
- ГОСТ IEC 60950-1-2014 «Оборудование информационных технологий. Требования безопасности»,
- ГОСТ Р МЭК 60950-2002 «Безопасность оборудования информационных технологий»,
- ГОСТ Р МЭК 536–94 «Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током».
Согласно этим документам, MacBook является электрооборудованием I класса защиты и категории категории «Цепь с ограничением тока», что означает
…Цепь, сконструированная и защищенная так, что ток, протекающий в ней как в нормальных условиях, так и в условиях единичного повреждения, не достигает опасного значения.
Безопасность обеспечивается основной изоляцией и соединением открытых проводящих частей, доступных прикосновению, с защитным проводником стационарной проводки.
Недопустима эксплуатация в сетях, не обеспечивающих подключение…
Таким образом, блоки питания MacBook с трёхконтактной вилкой НЕ ПРЕДНАЗНАЧЕНЫ для работы без заземления!
Впрочем, если обратиться к инструкции, об этом там написано. Но кто же их читает?
Насколько это опасно для человека?
Сложно предугадать возможные проблемы по линии заземления.
Если схемотехника блока питания или зарядного устройства компьютера достаточно качественная, а в проводке нет откровенных нарушений, «щекотка» безвредна и для человека, и для компьютера.
Губят людей не вольты, губит людей ампер.
Для человека получить серьезную травму таким способом маловероятно: токи не те. Особенно, если блок питания качественный и подключен через удлинитель с качественным фильтром.
Но если заземление проектом не предусмотрено, лучше смириться с происходящим.
Варианты решения проблемы
Реально работающего способа решить проблему в российских условиях не существует. Нужно заземление.
Лайфхак: бывает достаточно переткнуть вилку блока питания, что бы поменялась фаза и ноль. Но не всегда.
Можно попытаться сделать розетки с заземлением, а не просто подвешивать третий контакт в воздухе. И заряжать лэптоп только дома, благо автономность сегодня многим позволит это провернуть.
Да вот беда: если полноценного заземления через щиток нет, лучше о нём забыть.

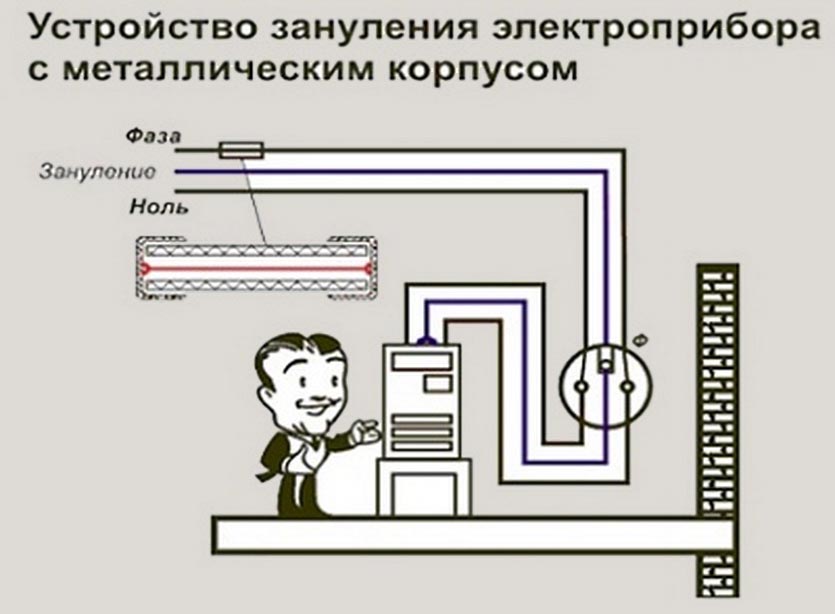

Конечно, можно «занулить землю», объединив провод «земли» с «нулём»-нейтральным контактом.
Если подключить прямо в розетке, «поймать» короткое замыкание проще простого.
Если сделать в щитке — при случайном обрыве нуля на всех корпусах будет фаза. И приборы сгорят, и бить будет с опасными параметрами, способными привести к смерти.
Так же электрики могут предлагать подключение земли на батарею или трубы. Категорически запрещено вплоть до уголовного срока!
Метод работал в старинные времена, когда все стояки собирали из металла и выводили их прямо в землю под домом.
Сейчас часто стальные трубы меняют на пластиковые, поэтому заземление не сработает — у стояка батареи просто обрывается связь с землей (полом подвала).
Если кто-то накинет туда же заземление или произойдёт короткое замыкание, произойдёт сильный удар тока.
Может и убить кого-нибудь. Но даже если нет, сейчас подобное подключение уголовно наказуемо.
Ещё раз. Краткая пошаговая инструкция
Если MacBook бьет током или «щекочет»:
1. Проверьте, что в блоке питания есть рабочий контакт заземления.
2. Подключайте удлиненную вилку с кабелем.
3. Проверьте, что в розетке и в удлинителе, если он используется, есть контакты заземления.
4. Если заземления нет, попробуйте перевключить вилку блока питания, чтобы поменялась фаза и ноль.
Сами вы сталкивались с подобным?
(51 голосов, общий рейтинг: 4.65 из 5)
�� Хочешь ещё? Читай больше в Telegram
�� Ищешь ответ на вопрос? Приходи на Форум
Наверное, каждый второй владелец MacBook испытывал лёгкое покалывание в пальцах во время прикосновения к ноутбуку. Лучший лэптоп бьёт током? Да, так оно и есть. Это массовая проблема, которая существует и для устройств других марок. Причина простая: на корпусе компьютера переменное напряжение 110В. Почему только половина напряжения, которое должно быть в нашей российской розетке? Как избежать этого или попробовать предотвратить? Попробуем ответить на эти.
- MacBook,
- MacBook Air,
- MacBook Pro,
- Аккумуляторы и зарядки,
- Это интересно
Почему ноутбук вибрирует и бьётся током: так происходит только при прикосновении
Бывает, ноутбук странно реагирует на прикосновения: неожиданно появляется вибрация или покалывание на кончиках пальцев. Подобные случаи не редкость — зачастую они заканчиваются лишь неприятными ощущениями для пользователя, но при определенных ситуациях может пострадать и техника.
Подписывайтесь на наш Телеграм
Ноутбук может дрожать и биться током после прикосновения | Luke Miani
Ноутбук дрожит и бьется током из-за статического электричества
Для начала нужно прояснить, что собой, в принципе, представляет электричество. Это — перемещение отрицательно заряженных частиц, электронов, между атомами. Их постоянное движение называют электрическим током, который питает бытовые приборы в вашем доме и заряжает мобильные гаджеты. Статическое электричество другое — оно не течет, а накапливается. Это явление возникает из-за того, что электроны одних атомов притягиваются к другим. Обычно это происходит при трении различных материалов или веществ. Те частицы, у которых притяжение сильнее, забирают электроны из тех, которые послабее. Так нарушается равновесие.
Статическое электричество может накапливаться и на ваших руках — это особенно хорошо происходит в том случае, если они очень сухие | ProStorage
Статическое электричество может накапливаться на одежде. Особенно любят собирать заряды синтетические ткани и шерсть, однако это, в той или иной степени, умеют все материалы. При трении они получают заряды — или отрицательный, или положительный. Пластик и металл, из которых в основном состоят ноутбуки, — не исключение. Поэтому статическое электричество легко накапливается и на корпусе девайса. Также заряд может накапливаться в результате взаимодействия с электрической сетью. В любом случае, если электричеству будет некуда уйти, рано или поздно при прикосновении к гаджету произойдет разряд.
Получить разряд статического электричества от ноутбука при работе с ним на коленях значительно увеличивается | Technorocks
Как избежать сбора статического электричества на ноутбуке
✓ Подключать блок питания ноутбука к розетке с заземлением
При использовании обычных розеток электричество, накопившееся на корпусе, пройдет через тело с ощутимой силой. Если же розетка будет заземлена, основной разряд уйдет по заземлению, а пользователь даже не почувствует взаимодействия с током. Это — основной способ борьбы с описанной проблемой.
Дополнительные контакты в розетке сверху и снизу предназначены для заземления | Picpng
Важно также понимать, что подключение ноутбуков (особенно с металлическими частями на корпусе) к обычным розеткам само по себе чревато накоплением статического электричества. Все дело в сетевом фильтре блока питания, который обычно рассчитан на заземление. При контакте с сетью, где его нет, он берет на себя роль делителя напряжения и подает его на корпус. Более того, стоит также отметить, что розетка с контактом для заземления просто так работать не будет, нужно чтобы его предусматривала электросеть. Пользовательские тесты показывают, что на корпусе тех же MacBook из-за этого может собираться заряд до 110 В.
✓ Избегать трения рук и корпуса ноутбука о различный текстиль
Не стоит таскать ноутбук по постели или интенсивно протирать его от пыли синтетической тканью, шерстью, хлопком или шелком. Это может привести к накоплению статического заряда на корпусе, особенно в сухом воздухе. После подобных манипуляций гаджет точно не скажет спасибо и ударит владельца током.
Любители работать с ноутбуком на постели в разы чаще страдают от статического электричества | Medium
✓ Стараться работать на столе или другой твердой поверхности
На твердых поверхностях ноутбук стоит на месте, и трение не происходит. Другое дело, если работать с ним на диване, в постели или (есть и такие любители) лежа на ковре. Даже держа ноутбук на коленях можно накопить статический заряд, который определенно захочет найти для себя выход.
С любым ноутбуком лучше всего работать именно на твердой поверхности — например, на столе
✓ Стоит обзавестись антистатическим ковриком для рабочего стола
Для защиты электронных устройств от статического электричества выпускают специальные антистатические коврики. Они двухслойные: верхний слой рассеивает заряд, а нижний принимает его на себя и отводит по проводу к заземлению. При использовании подключение коврика к заземлению обязательно.
Антистатические коврики особенно часто используют в процессе ремонта ноутбуков и другой техники | Instructables
✓ Можно попробовать специальные антистатические сумки и пакеты
При транспортировке ноутбука может возникнуть трение и накопление статического заряда. Этого можно избежать, если использовать специальные антистатические сумки или пакеты. Они имеют разную степень защиты: обычные просто не производят статическое электричество, более дорогие еще и защищают от воздействия электрических полей извне.
Антистатические пакеты и сумки разного размера используют для транспортировки техники и комплектующих | Wikipedia
✓ Производители техники рекомендуют также чаще мыть свои руки
Человеческое тело также может накапливать статическое электричество. Этому способствует ношение одежды из синтетических и некоторых натуральных тканей. Кроме того, эффект накопления заряда может проявляться в засушливом воздухе — например, зимой. При контакте с ноутбуком вероятен разряд. Чтобы сбросить возможное статическое электричество, достаточно перед работой с девайсом коснуться металлического предмета или помыть и высушить руки (вода снимает статическое напряжение). В частности, такие советы дают даже производители электроники — к примеру, компания Huawei.
Можно ли повредить ноутбук при статическом электричестве
При обычном использовании шанс повредить ноутбук статическим электричеством стремится к нулю. Разряд пройдет по корпусу девайса или по телу пользователя. Вероятность того, что будут задеты внутренности устройства, крайне невелика. Опасность возрастает, если разряд произойдет во время прикосновения к порту устройства. В этом случае он может пойти не по корпусу ноутбука, а по его внутренним компонентам. В данном случае все очень сильно зависит от силы удара. Если не стремиться повредить материнскую плату и все остальное преднамеренно, шанс того, что это произойдет, очень мал.
Чтобы не повредить внутренности компьютера статическим электричеством, к его портам лучше лишний раз не прикасаться | Promotional Drives
Куда больше шансов повредить ноутбук при его вскрытии для очистки или ремонта. Разряд статического электричества может обладать напряжением в десятки тысяч вольт — за счет небольшой силы тока для человека он не опасен, а вот чувствительную электронику легко может сжечь. Именно поэтому при ремонте или любых других манипуляций важно пользоваться специальными антистатическими браслетами. В уважающих себя компьютерных сервисах это — обязательное правило, которым не стоит пренебрегать и в домашних условиях. Такие браслеты подключаются к точке заземления и заземляют самого человека.
