УМЗЧ на STK402-90

Автор: Аleks-23
Опубликовано 23.11.2015
Создано при помощи КотоРед.

Привет всем! Предлагаю вариант простенького но очень качественного УМЗЧ на известной микросхеме фирмы SANYO STK402-090. Один экземпляр которой случайно попал в мои руки. Схема включает в себя сам усилитель, защиту акустических систем и схему управления охлаждением радиатора. Усилитель развивает выходную мощность 2х50Вт на нагрузке 6Ом. Напряжение питания +/-25-40В.

Входные сигналы поступают с предварительного усилителя (в моём устройстве это блок регулировок на LM1036N) на рызъёмы JP1, JP2. Реле KL101 выходное реле защиты от постоянного напряжения. Эта защита так же препятствует прохождению щелчков в динамиках при переходном процессе при включении и отключении питания. При включении питания задержка 2-3 секунды происходит из за заряда С104 через R105. При отключении работают цепи выделенные красной рамкой. Необходимость применения этих цепей в том случае если защита и УМЗЧ питаются от одного источника. Тогда наличие конденсаторов фильтра большой ёмкости, при отключении питания будут удерживать реле KL101 и переходный процесс будет слышен в динамиках. Если защита питается от отдельного блока питания, то цепи выделенные рамкой можно не использовать. Ёмкость фильтра в цепи питания защиты подбирается так, чтобы реле KL101 успело отключится быстрее чем разрядяся конденсаторы фильтра питания УМЗЧ. На микросхеме IC201 и транзисторе VT201 собрана схема управления вентиляторами охлаждения. Применение мощного транзистора обусловлено их большим количеством в наличии. При необходимости можно применить другие транзисторы например КТ972, в этом случае резисторы R205-10К, R206-2,2К. Вентиляторы от блока питания АТХ подключаются к разъёмам JP201, JP202. Для исключения помех эта схема запитана от отдельного источника питания, гальванически несвязанного с питанием усилителя. Вот печатная плата усилителя в двух вариантах. Во втором отсутствуют элементы обведённые красной рамкой.

Теперь о деталях и наладке. В настройке нуждается только схема управления вентиляторами охлаждения радиатора. Желаемую температуру включения вентиляторов устанавливают подбором резистора R203. Электролитические конденсаторы в УМЗЧ не ниже 50В, в схемах защиты С101, С102, С104 35В С203 25В. Катушки индуктивности намотаны на оправке диаметром 3мм длинна намотки 10мм провод 0,8мм в три слоя. Электромагнитное реле FINDER type 40.52 24VDC или другое фирмы OMRON например. Вместо микросхемы UA741CN можно применить КР140УД708. Терморезистор от блока питания АТХ с отрицательным ТКС. Вместо микросхемы STK402-090 можно применить STK402-070, STK402-120, STK402-100. Их параметры найдёте в прилагаемом даташите.

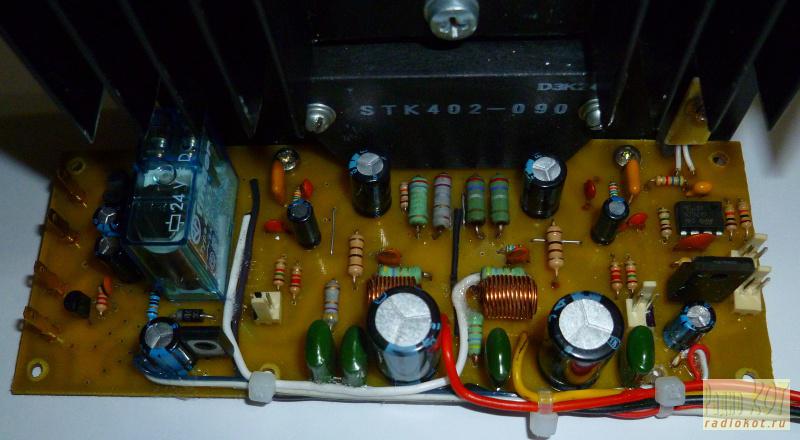

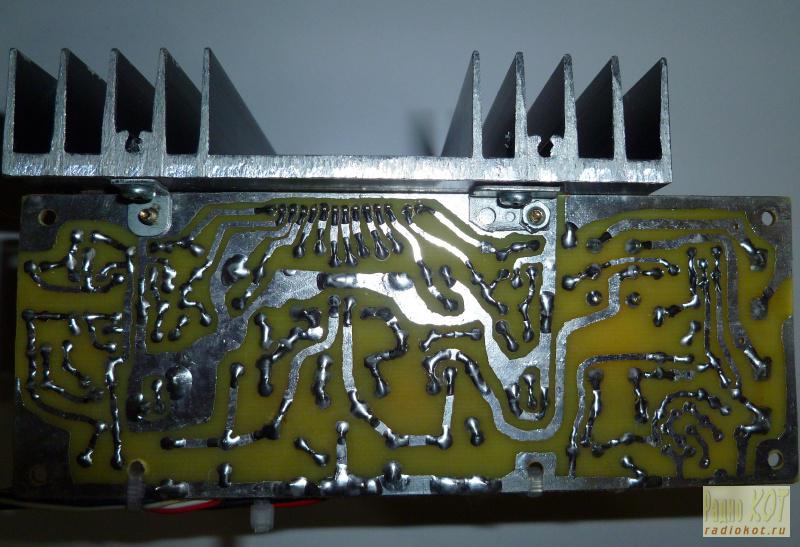

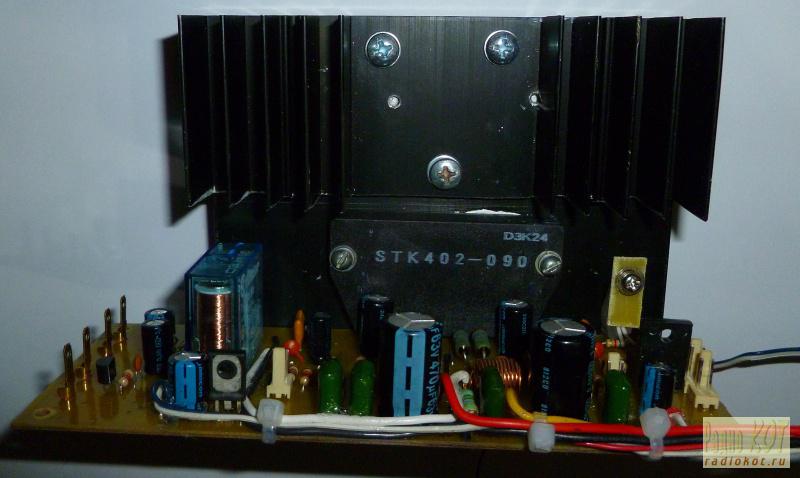

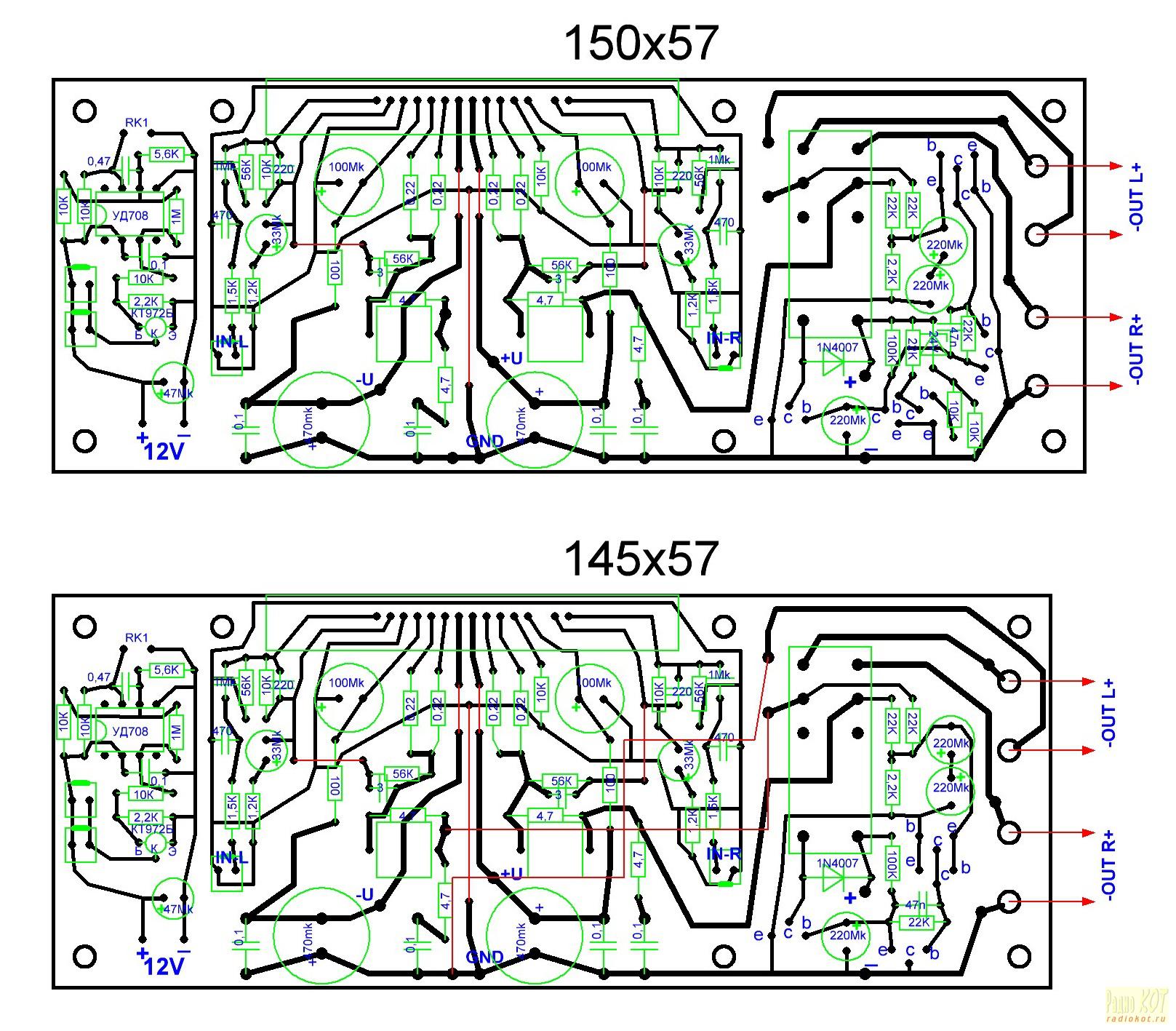

На фото плата усилителя в сборе. Резисторы R3, R14 не применялись. В схеме защиты не установлены элементы обведённые красной рамкой. Терморезистор прижат к радиатору отрезком текстолита через теплопроводную пасту КПТ-8. И последнее. Усилитель к сожалению не имеет защиты от КЗ в нагрузке и перегрузки. Поэтому при эксплуатации нужно быть предельно аккурутным, исключить замыкание в цепях громкоговорителей. Усилитель расчитан на работу с АС 6Ом, но использование АС на 4Ом вполне возможна. В этом случае питание можно снизить до +/- 35В. Блок питания выложу в следующей статье. Удачи!

Что значит это обозначение на электро схеме?

Съемная перемычка.

Это так называемые «джамперы» или перемычки между контактами, которые, например, используются на тыльной стороне винчестера.

Jp — это конфигурационная перемычка, jumper, в иностранных электрических схемах, [ссылка заблокирована по решению администрации проекта]

Похожие вопросы
Ваш браузер устарел

Мы постоянно добавляем новый функционал в основной интерфейс проекта. К сожалению, старые браузеры не в состоянии качественно работать с современными программными продуктами. Для корректной работы используйте последние версии браузеров Chrome, Mozilla Firefox, Opera, Microsoft Edge или установите браузер Atom.

Полумостовой ключевой каскад для низковольтных схем

В электронике довольно широко распространены различные полумостовые и мостовые схемы ключевых каскадов. Они используются в блоках питания, в преобразователях напряжения, в устройствах управления электродвигателями и во многих других местах.

Как правило организация всех этих каскадов довольно прозаична. В роли мощных ключей выступают полевые транзисторы MOSFET, для управления ключами используются специальные драйверы.

Представленная ниже схема тоже легко могла быть собрана на специальном драйвере (если быть совсем точным — на двойном драйвере нижнего плеча, типа IR4427), однако, вместо этого мы будем использовать собранные по ранее выложенным на сайте изысканиям самодельные драйвера (таким образом вся конструкция целиком может быть собрана из говна и палок из того, что есть под рукой).

Итак, ниже представлена схема мощного полумостового ключевого каскада:

R₁=R₂=R₃=R₄=20 кОм
Driver — самодельные драйвера (ссылка на схему этих драйверов приведена выше)
T₁ — мощный P-канальный MOSFET (я взял FR5505)
T₂ — мощный N-канальный MOSFET (я взял FR024N)

Главную роль, как вы понимаете, здесь играют наши самодельные драйвера, которые и позволяют независимо рулить каждым из мосфетов, однако помимо драйверов есть у полевиков и ещё кое-какая обвязка, о которой мы сейчас и поговорим.

Резисторы R₃, R₄ предназначены для того, чтобы перевести выходные транзисторы в закрытое состояние при отсутствии сигнала управления от драйвера (например, если возникнет какой-то неконтакт, или драйвер окажется не подключен). Это необходимо сделать, поскольку, при наличии управления на другом канале и случайном открытии неподключенного транзистора, может возникнуть ситуация, когда оба выходных ключа окажутся открыты, то есть КЗ.

Резисторы R₁, R₂ и джамперы JP1, JP2, JP3 позволяют организовать три различных режима управления схемой:

1. Замкнуты джамперы JP1 и JP3. В этом случае каналы управляются независимо друг от друга. Причём вход драйвера верхнего плеча подтянут резистором R₂ к GND, что обеспечивает уровень Vcc на выходе драйвера при отсутствии сигнала на входе. Вход драйвера нижнего плеча подтянут резистором R₁ к Vcc, что обеспечивает уровень GND на выходе драйвера при отсутствии сигнала на входе. Всё это нужно для того, чтобы управляемые драйверами транзисторы при обрыве соответствующих управляющих сигналов переходили в закрытое состояние.

2. Замкнуты джамперы JP1 и JP2. В этом случае оба управляющих канала соединены друг с другом и подтянуты резистором R₂ к GND, что обеспечивает уровень Vcc на выходах обоих драйверов (то есть MOSFET верхнего плеча будет закрыт, а MOSFET нижнего плеча открыт) при пропадании сигнала управления.

3. Замкнуты джамперы JP2 и JP3. В этом случае оба управляющих канала также соединены друг с другом, но подтянуты резистором R₁ к Vcc, что обеспечивает уровень GND на выходах обоих драйверов (то есть MOSFET верхнего плеча будет открыт, а MOSFET нижнего плеча закрыт) при пропадании сигнала управления.

Тут есть один маленький нюанс. Если мы используем в нашей схеме одинаковые драйвера и подаём на них одинаковые сигналы, то и выходные транзисторы начнут переключаться одновременно. А это чревато сквозными токами и коротким замыканием. Поэтому без дополнительных танцев с бубном вокруг драйверов, использовать два последних режима (когда объединяются входы) ни в коем случае нельзя.

Собранное устройство выглядит вот так:

Разводка как всегда под SMD, платы драйверов установлены в специальные разъёмы, вертикально относительно основной платы. Это делает всю конструкцию компактной и позволяет запихнуть её, например, в корпус от старой советской релюхи. На отходящие от плат драйверов усы не обращайте внимания, — это выводы для тестов.

Ниже приведена осциллограмма работы (снималась при объединённых входах, …пришлось таки брать в руки бубен):

Понравилась статья? Поделись с друзьями!

Краткий экскурс в JP1

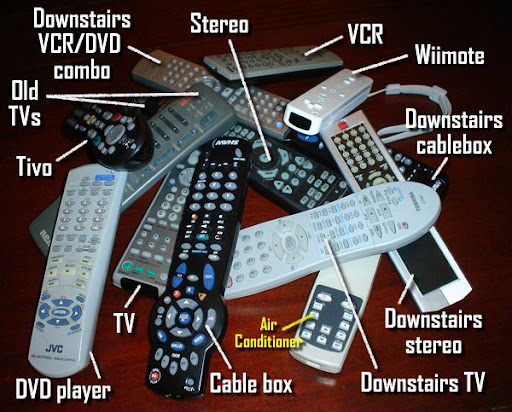

Каждый из нас пользуется пультом дистанционного управления. Я не буду размышлять о том, чем эти пульты управляют. У кого-то пульт один. А если их количество грозит вытеснить вас с дивана? Да, речь пойдет об универсальных пультах управления бытовой техникой, точнее об интерфейсе подключения пульта к компьютеру.

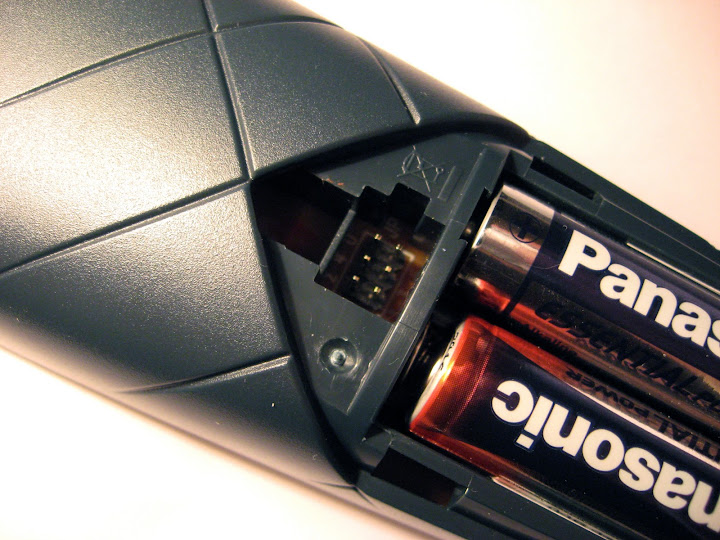

Logitech Harmony – воскликнут многие. И будут правы – пульты очень хорошие, имеют интерфейс USB и программу синхронизации с сервером в интернете. Но мне было слегка страшновато покупать такой дорогой пульт. А вдруг не приживется. Начал искать альтернативу. Тут и выходит на сцену JP1. Оказывается в некоторых универсальных пультах, рядом с отсеком для батареек, есть непонятный шестипиновый разъем.

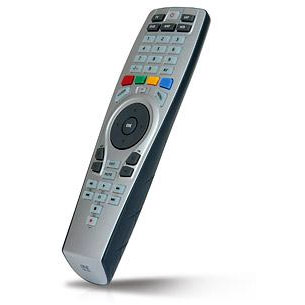

Это и есть JP1. Самые известные производители, в пультах которых есть этот интерфейс Radio Shack и One For All. Из-за границы ждать не хотелось, поэтому купил в красном магазине пульт One For All 7950 за 1150 рублей. Может управлять пятью устройствами. Возможно обучение от оригинального пульта, правда не больше 40 команд.

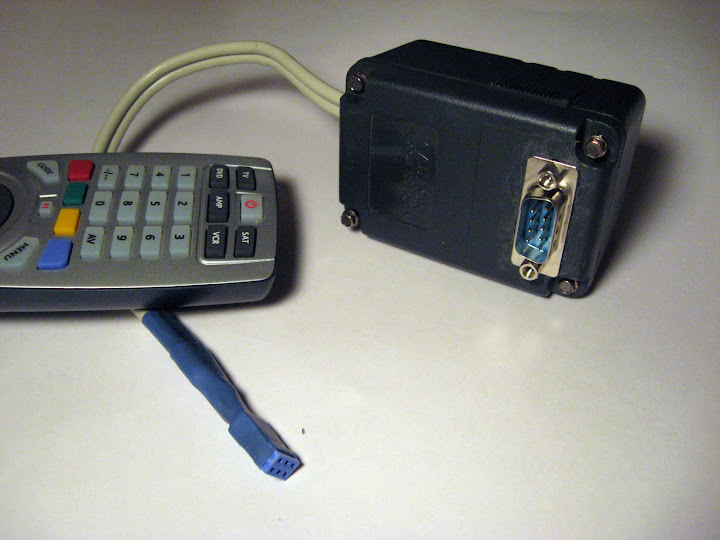

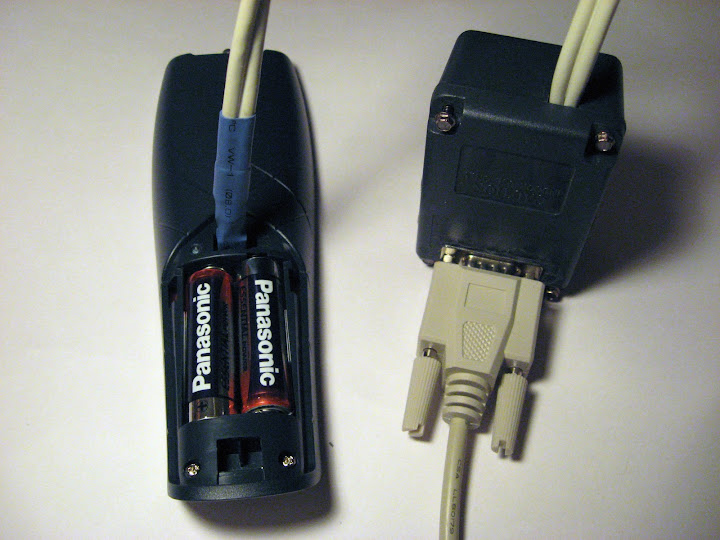

Спаял кабель по схеме. Взял корпус от старого блока питания и разъем от выносной планки USB. Остальные деталюшки и разъем папа DB9 купил в радиолавке. Кабель мама DB9 – мама DB9 извлек из ящика с проводами (пришлось перепаять в прямой). Получилась такая конструкция.

Схема представляет собой по сути простой преобразователь уровня.

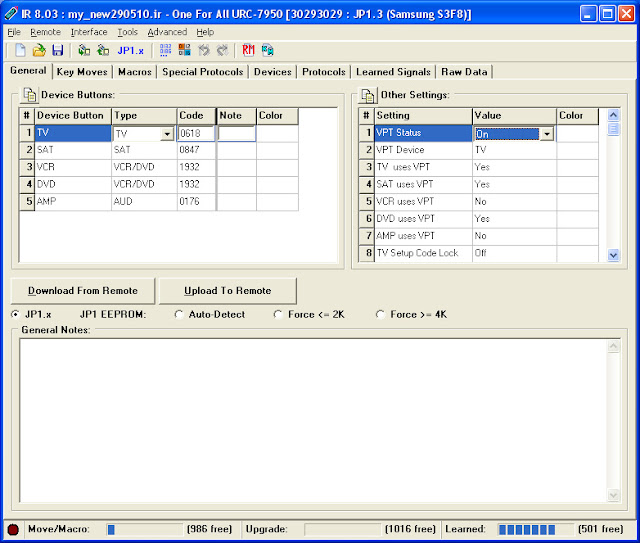

После подключения к компьютеру, мы имеем возможность резервного копирования-восстановления настроек пульта, создание-редактирование макросов, различные действия с командами, в том числе с протоколами и самое главное, перенос обученных команд в “основную память”.

Конечно можно и не подключать пульт к компьютеру. Ведь все, что заявлено производителем, пульт и так выполняет. Но так ведь не интересно…

Информацию черпал от сюда.
Заглавная фотография взята от сюда.
