Симистор m2lz47 аналоги чем заменить

Симистор m2lz47 аналоги чем заменить

grauwolf1734

В моем Samsung P6091 выгорели 2 таких триака. Причину знаю, но слышал, что гнусовские триаки какие-то особенные и не всегда их можно заменить равнозначными по данным.Поставил на замену по BTA12 600C — без реакции. А какие бы подошли?

Agent

Эксперт по вопросам

Посмотри здесь: Ищу данные по эл. прибору S8825K Магнитодиод КД 310, нужны справочные данные ТДА 4866 и ее аналоги. 2SC5480 и аналоги транзисторы или их аналоги. d1827 и b1472 Помощники на кухне против рутины: овощерезки, мультимельницы и наборы банок

sergey555

Симисторы TOSHIBA, применяемые в стиральных машинах: Симисторы в стиральных машинах С этим документом ознакомтесь.

Конференция по ремонту бытовой техники -> Поиск схем, ServiceManuals, datasheets микросхем, транзисторов и других компонентов.

Страница 1 из 1

Форум предназначен для решения вопросов связанных с ремонтом бытовой электроникой и техникой. Если Вы никогда не имели дело с плазменным телевизором, жк-дисплеем, или скажем стиральной машинкой c холодильником которые необходимо отремонтировать, то не спешите их мучить не теми отвертками и ножом. Подумайте, а надо ли Вам это? Не лучше ли обратиться к мастеру?
Сломать дорогостоящий прибор очень просто, а стоимость ремонта в специализированных мастерских в этом случае скорее всего возрастет. Еще немаловажный момент — отсутствие принципиальных электрических схем. Впрочем последние можно найти в соответствующем разделе, но к сожалению далеко не на все и не всегда.

Внимание! Используйте информацию с форума на свой страх и риск. От ошибок не застрахован никто!
При любом использовании материалов веб-сайта ссылка на www.data-chip.ru обязательна. Все права защищены и охраняются законом. ©

Page generation time: 0,1197s (PHP: 95% — SQL: 5%) — SQL queries: 9 — GZIP disabled

Замена симистора на более мощный

Второй раз сначала пробило симистор, потом заменул двигатель помпы, а потом симистор просто взорвался.
Если от замены помпы никуда не денешься, то лазить в блок управления очень не хочется.

В схеме врисовал уже MAC12N вместо M2LZ47
У последнего ток управления 10 ма, а нужен 35 для более мощного симистора.
У меня R2 получается примерно 150 ом. Правильно?

Цепочку R1C1 заменить варистором на 275вольт. Надёжность возрастёт?

Konstantin_18

• 5 Апр 2018

с твоими изменениями будет взрываться более эффектно .

Предохранитель поставь последовательно с помпой.

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

• Диагностика
• Определение неисправности
• Выбор метода ремонта
• Поиск запчастей
• Устранение дефекта
• Настройка

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

• не включается
• не корректно работает какой-то узел (блок)
• периодически (иногда) что-то происходит

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

• Прошивки ТВ (упорядоченные)
• Запросы прошивок для ТВ
• Прошивки для мониторов
• Запросы разных прошивок
• . и другие разделы

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

• Схемы телевизоров (запросы)
• Схемы телевизоров (хранилище)
• Схемы мониторов (запросы)
• Различные схемы (запросы)

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

• Справочник по транзисторам
• ТДКС — распиновка, ремонт, прочее
• Справочники по микросхемам
• . и другие .

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

• Справочники по SMD компонентам
• Опознать элемент в телевизоре (вопросы)
• Справочники по SMD кодам компонентов
• Маркировка SMD транзисторов от PHILIPS

Package (корпус) — вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

• DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
• SOT-89 — пластковый корпус для поверхностного монтажа
• SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
• TO-220 — тип корпуса для монтажа (пайки) в отверстия
• SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
• TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
• BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode — Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
eMMC	embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display — Жидкокристаллический дисплей (экран)
SCL	Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data — Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board — Печатная плата
PWM	Pulse Width Modulation — Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus — Универсальная последовательная шина
DMA	Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current — Переменный ток
DC	Direct Current — Постоянный ток
FM	Frequency Modulation — Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control — Автоматическое управление частотой

Частые вопросы

Как мне дополнить свой вопрос по теме Замена симистора на более мощный? После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Кто отвечает в форуме на вопросы ? Ответ в тему Замена симистора на более мощный как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Как найти нужную информацию по форуму ? Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

По каким еще маркам можно спросить ? По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

Какие еще файлы я смогу здесь скачать ? При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

• Блок питания RIDEN RD606 и другие
• Программатор Postal — сборка, настройка
• Жесткие диски (HDD). Ссылки, софт, рекомендации по ремонту
• Расшифровка сигналов БИОС
• Сервис Центры по ремонту ноутбуков
• Замена МИКРОСХЕМ — аналоги, доработки
• Книги, журналы, справочная литература в сети
• ВАРИСТОРЫ, ПРЕДОХРАНИТЕЛИ применение, справочные данные
• Фотоприемники, оптопары
• ПАЙКА — технология, советы, секреты

Симистор m2lz47 аналоги чем заменить

Сообщение wirruss » 09 янв 2014 15:56

elkri писал(а): Для начала вам сюды. http://www.elremont.ru/stirm/st_eng/stmeng_ind.php
сейчас покопаюсь, спасибо
elremont писал(а):
wirruss писал(а): так же не работает и отжим, я подчеркнул самое самое.

Если вода не слита, отжима не будет. Если выставить слив отдельно, есть напряжение на насосе?

такое ощущение, что, о нём система забыла.
нет отдельного режима «слив» у этой стиралки.
вы предлагаете подключить что-либо к клеммам, чтоб проверить, подаётся ли ток, в нужный момент? считаю что нет, но проверить очень захотелось.

кусок будущего в прошлом
Vrubalnik+ Мастер Сообщения: 437 Зарегистрирован: 21 окт 2010 10:00

Сообщение Vrubalnik+ » 09 янв 2014 17:32

понравилась подпись автора -кусок будущего в прошлом!
——— не будет там напряжения на насосе если ошибка светиться! факт ! —— если машине лет 5 есть можешь смело насос на новый заменить — после проверки на режиме стирки — отпиши нам

не торопись ! — всё успеешь . 220V!)50Hz
wirruss Юный техник Сообщения: 10 Зарегистрирован: 09 янв 2014 13:13

Сообщение wirruss » 09 янв 2014 18:30

я проверил насос, он работает если его напрямую к 220 подключить. а вот сигнал с питающих клемм, подключённых к насосу, это хотелось проверить. отпишусь после проверки. сейчас она разобрана и собирать на ночь глядя не тянет, ещё думаю взять шланг залива по длиннее, чтоб не тащить, в очередной раз, в ванную стиралочку.

кусок будущего в прошлом
elkri Мастер Сообщения: 2219 Зарегистрирован: 17 июл 2009 21:58

Сообщение elkri » 09 янв 2014 18:36

нет отдельного режима «слив» у этой стиралки.

Зато есть режим отжим. И ни куда её тащить и подключать не надо. Береш прибор или лампочку от холодильника , подкидываеш к клеймникам помпы и включаеш отжим. Вроде доходчиво разжевал.

wirruss Юный техник Сообщения: 10 Зарегистрирован: 09 янв 2014 13:13

Сообщение wirruss » 09 янв 2014 18:56

доходчиво. я думал пойти более длинной дорогой: набрать воды, типа датчик чтоб сработал, что она есть. начну с вашего варианта. в принципе можно запустить её в разобранном виде, по вашему предложению.
____________________________
по сухому разобранную гонял, на режиме «отжим». пугающее зрелище и затянутое. режим отработал от А до Я, но сигнал на клеммы так и не пришёл.
Значит: обрыв провода можно рассмотреть. Блин там их такая куча и они так аккуратно уложены. одна клемма с красным проводом, вторая клемма с синим и белым проводом. синий провод идёт от клеммы насоса на водогрей, типа шлейфом через клемму водогрея и уходит вверх, на управляющую схему. вторая питающая клемма водогрея тоже на красном проводе, как и насос. видимо красный провод это «+», а синий это «-«. Белый провод, который вместе с синим выходит из второй питающей клеммы помпы, тоже тянется в пучке других проводов вверх.
Проще не становится.
——————————————
в общем, посмотрел: «+» это клемма с синим проводом, а «-» это красный провод. ток приходит, но не уходит. проверим засор, теперь хоть ясно что тупит. следуем по хлебным крошкам к ERROR.

кусок будущего в прошлом
elkri Мастер Сообщения: 2219 Зарегистрирован: 17 июл 2009 21:58

Сообщение elkri » 09 янв 2014 19:53

Снимай модуль,меняй симистор управления помпой.
wirruss Юный техник Сообщения: 10 Зарегистрирован: 09 янв 2014 13:13

Сообщение wirruss » 09 янв 2014 20:05

elkri писал(а): Снимай модуль,меняй симистор управления помпой.

не подскажешь как он выглядит?
скину несколько ссылок на картинки, где изображена схема стиралки:

elkri писал(а): Смотри на плате семистор M2LZ47

самое смешное, у меня тот же случай, если сфоткать, там следы сажи видны будут. я выложил ссылку на другую тему и там ответ точно такой же как и у меня, просто пришли к ответу разными дорогами. Осталось найти где эти симисторы растут и взять парочку.
Я всё понял правильно?
—————————————-
там отгорела ножка, соседний резистор тоже покрыт копотью, надеюсь не повреждён. запишу названия. придётся купить детальки или найти их и конечно паяльник, не думал что когда-нибудь он будет в моём арсенале.
симистор: M2LZ47
резистор: R35 150

Последний раз редактировалось wirruss 10 янв 2014 07:23, всего редактировалось 3 раза.
кусок будущего в прошлом
elkri Мастер Сообщения: 2219 Зарегистрирован: 17 июл 2009 21:58

Сообщение elkri » 09 янв 2014 20:44

Интернетом пользоваться могеш. M2LZ47 Дерзай. Может рядом в цепочке и резистор в обрыве быть.
wirruss Юный техник Сообщения: 10 Зарегистрирован: 09 янв 2014 13:13

Сообщение wirruss » 09 янв 2014 20:51

elkri писал(а): Интернетом пользоваться могеш. M2LZ47 Дерзай. Может рядом в цепочке и резистор в обрыве быть.

его иностранное имя?


покопал интернет, это частая проблема у стиралок может пригодится, такое знание (СИМИСТОР) M2LZ47
альтернатива: ZO107,MAC97A8
А в чём причины отгорания? слабенький?

Последний раз редактировалось wirruss 09 янв 2014 21:20, всего редактировалось 2 раза.
кусок будущего в прошлом
elkri Мастер Сообщения: 2219 Зарегистрирован: 17 июл 2009 21:58

Сообщение elkri » 09 янв 2014 21:08

Причина всегда одна-коротыш помпы.
wirruss Юный техник Сообщения: 10 Зарегистрирован: 09 янв 2014 13:13

Сообщение wirruss » 09 янв 2014 21:22

elkri писал(а): Причина всегда одна-коротыш помпы.

значит может ещё случиться. это зависит от возраста техники или вибрация? накапала водичка
————————————————————————————
а если альтернативу? BT136-800E (производитель: NXP) вот этот товарищ в наличии у рембыттехники у меня в городе. я конечно ещё поищу, но может сгодится этот вариант?
———————
варианты: BT134-800 , BT136-800 , ZO107, MAC97A8 , M1L43 , 2N6075A , Z0405MF , M2LZ47
Рабочие характеристики: 2А-800B
———————————
сейчас копался в сети, искал нужное и нажал на ссылку, которую выдал гугля. я оказался в этом топике, с которого и начал.
————————————————-
оказалось: любой симистор 800вольт с током более 2 ампер подойдёт
—————————————————————-
на одном ресурсе вот такая подсказка была:

Полного аналога нет Просто так не вылетает (стиралку чинишь небось) Смотри помпу Меняй резистор на управляющей ноге (обычно 620-820 Ом) Будут подсказывать ставить симисторы серии ВТ — не ставить!

Да любой подходящий симистор ставь! Например 2N6075A или Z0405MF. Как видишь, дал два названия в разных корпусах так как и корпус там не имеет значения.

————————————————————————————
http://ru.wikipedia.org/wiki/%D0%A1%D0% . 0%BE%D1%80
————————————————————————————

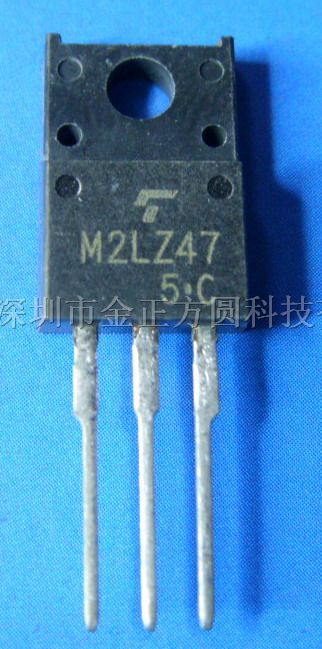

Симистор: m2lz47
sm2lz47 800v
I max рабочий: 2A
I отпирающий : Igt 10mA
Pin(1,2,3) T1 T2 G
Корпус: TO-220AB

кусок будущего в прошлом
wirruss Юный техник Сообщения: 10 Зарегистрирован: 09 янв 2014 13:13

Сообщение wirruss » 10 янв 2014 18:26

не резистор, а диод, вот что было надо. припаял симистр и конечно слив не начался, надо и диод заменить. прибежал в попытке купить симистр, мурыжил по резистору, а ведь это диод, блин. завтра снова в магаз за электронными детальками.

зубчатрй формы, это альтернативное обозначение диода? если так, то кнечно его надо взять в магазе
—————————————-
всё таки это оказались резисторы (цветовой код: бледно серый, полоски синяя, красная, коричневая и золотая) 150 и 650, последняя цифра это «Ом», то есть 15 ОМ или 65 Ом. начал копать
http://ru.wikipedia.org/wiki/%D0%A0%D0% . 0%BE%D1%80
Часто Каждый Красный Охотник Желает Знать Сколько Фазанов Село в Болоте
—————————————-
прикинул мультиметром. в схеме припаяны резисторы с сопротивлением 150, но купил на 65, так как в магазине изучили полоски и поняли что вот. надо синий красный, коричневый, золото. на цветовой схеме кодов, при таких полосках, вышло 620 ОМ +5% погрешности, а мультиметр говорит, что сопротивление ровно 150, а у свеже купленных около 65. на мультиметре было выставлено максимальное значение измерения сопротивления. (2000 k, 200 k, 20 k, 2000, 200 )
—————————————-
провёл свежие измерения на нужном положении (2000 k, 200 k, 20 k, 2000 , 200) мультиметра. именно тот который мне нужно, который перегорел, он на 620 Ом, а тот что на замену купил, он на 62 Ом. прибор доказал. Теперь, с приборчиком, можно будет проверять работоспособность Тэна, в случае чего.
—————————————-
в схеме: параллельно симистору стоит резистор на 150 ОМ, а на последовательном участке, от куда идёт ток, стоит резистор на 620 Ом, он как и симистр перегорел, а так как симистр я заменил, то и очередь напарника пришла, чтоб цепь снова стала рабочей и насос сливал.
—————————————-
отремонтировал

сейчас насос сливает, поиграл в ремонтника, теперь надо думать что делать с этой стиралкой. насос подтекал, снова разобрал и на сальник силикона, опять собрал, теперь на вечно гидроизолировал.
поиграю с аристон, там питание отключается, у себя на уме в этом плане. теперь у меня есть мультиметр, буду ловить проблему. я заметил у этих стиралок часто ломаются подшипники, надеюсь не придётся менять.

Симистор m2lz47 аналоги чем заменить

Какие тебе еще обозначения нужны?

mileshca

19/02/2012 21:24

constan писал:

mileshca, там один симистор?

нет он мощный вроде на 800в позиция Triac2

ДОБАВЛЕНО 19/02/2012 22:26

constan, обычные! я не знаю их номиналы наверное шутиш да?? КАК Я УЗНАЮ ЕГО НОМИНАЛ??

constan

19/02/2012 21:27

constan писал:

mileshca, там один симистор?

Сок свежий? Нет, грушовый!

mileshca

19/02/2012 21:30

constan, чего смешся?? я написал позицию на плате! а по теме что я ссылку дал узнал замену и что должно стоять, не знаю номинала сопротов! че смешного?? дал полностью надписи мозгов и даже указал что и где я читал, не хочешь помогать не мешай

constan

19/02/2012 21:30

mileshca писал:

ДОБАВЛЕНО 19/02/2012 22:26

Да! точно нужна схема!

xarl

19/02/2012 21:57

mileshca, отойди от модуля.

mileshca

19/02/2012 21:59

constan, смееться хорошо тот который последний

ДОБАВЛЕНО 19/02/2012 23:02

xarl писал:

mileshca, отойди от модуля.

не думаю, мне нужны данные по сопротам и все, все остальное зделаю сам , не можете помочь? так и скажите, я сам лично себе собрал машинку и родителям тоже делал , если я указал то что написал и возле сгоревших сопротов есть 2-а обозначения то извиняй, не я их наносил, качество фотки плохое , но я его все равно зделаю я указал обозначения на самой плате

ар777

19/02/2012 22:02

mileshca, 90%проц труп.

mileshca

19/02/2012 22:04

ар777, вот его я счас и проверяю , прозваниваю ноги на корпус, как и в теликах делал,

constan

19/02/2012 22:05

mileshca, выложи более четкую фотку.

mileshca

19/02/2012 22:07

constan, сфоткать нечем фоткал на телефон, цыфровик без окумов никак не куплю

WIK77

19/02/2012 22:11

ар777 надо сделать сначала,а потом видно будет(после такого еще ни разу проц у меня трупом не был). Цепи идентичные с рядом стоящими+замена U.

constan

19/02/2012 22:12

mileshca писал:

xarl, ТАКЖЕ возле сопрота имеем 2 обозначения R38 R 620 1 сопрот сгоревший и R37 R 150 2сопрот все в утиль не возможно даже посмотреть маркеровку, просто схема нужна ! очень облегчит ситуацию, думаю с процем норма, если нет человек ее мне отдаст, тогда для себя восстанавливать буду

Еще раз, уверен, что видишь эти буковки?

mileshca

19/02/2012 22:12

во дела спасибо разобрался!! возле позиции с номером сопрота указан его номинал только счас заметил , последние цыфры семистра 47 , по ссылке что я указал буду смотреть аналог , неужели на стиралки их модули нет схем?? вот бы в теликах так

xarl

19/02/2012 22:13

constan писал:

mileshca, выложи более четкую фотку.

Зачем? Указанный на плате номинал резистора трудно соотнести с самим резистором? Об остальном помолчу.

mileshca

19/02/2012 22:16

xarl, я только счас увидел это когда всю плату расмотрел, все остальное проверю обязательно в том числе и заменю 2003 дабы не было чудес , по проводам выйду на нужные цепи и проверю, так как сам хозяин принес мне сам модуль к стиралке я вабще не прикосался смотрю модуль

constan

19/02/2012 22:18

constan писал:

mileshca, выложи более четкую фотку.

Затем, что смотрят в книгу, а .

Мелиор

19/02/2012 22:22

Проц как раз таки 90 % жив. Кроме симистора ULNки и резисторов тебе надо поменять еще и помпу. Схема тебе не нужна. Просто меняй то, что сгорело и все

constan

19/02/2012 22:26
mileshca, так сообщения читать нужно.

xarl писал:

mileshca, разве на плате не указаны номиналы?

mas-ter

20/02/2012 12:12

mileshca, Ты мозги то видимо и не включаешь. перечитал тему, писанина одна, и не более того.

mileshca

20/02/2012 12:27

Мелиор, все норм, модуль почти сделал у меня семистора нет , будет только завтра,рынок не работает в понедельник , сопроты поменял , кренку 8в проверил от отдельного источника, обвязку прошерстил, проц проверил прозвонкой ног на корпус, подбитых не нашел, жду завтра

mas-ter

20/02/2012 12:32

mileshca писал:

кренку 8в проверил от отдельного источника

Это каторая?

mileshca писал:

а я уже модуль доделал, нужен семистор

И какой хочешь (сИмистор) впаивать.

mileshca

20/02/2012 12:34

mas-ter, опечатка на 5в(блок питания) SM2LZ47

mas-ter

20/02/2012 12:37
mileshca, У Вас(незнакомец) такие сИмисторы продают?

mileshca писал:

SM2LZ47

mileshca

20/02/2012 12:38

mas-ter, http://www.kosmodrom.com.ua/product.php?page=0&name=M2LZ47&okbutton=%CF%EE%E8%F1%EA

ДОБАВЛЕНО 20/02/2012 13:40

Dima700926

20/02/2012 23:18

mileshca писал:

покупаеш специальное ложе для сопрота в которое он и вставляеться

Честно говоря, понял сразу, о чем базар. Только не понял кто на форуме, мастер или с палочки соскользнуло.

mileshca писал:

все из двух частей состоят и резьбана пласмасе или типа замочка зделано, или береш союзного образца где колпачок надавливаеш и вытягиваеш пред вместе с крышечкой

То, что с «крышечкой» — для предохранителя. И как его в плату впаивать — не представляю. Вернее, представляю, но как плату на место впихнуть.
Вообще, мастер, разговор про СМА или про СВЧ-печи? Или про то, как грамотно пальцы растопыритиь? Наверно, на космодроме только так и делают.

Степашка

21/02/2012 16:16

mileshca писал:

Вместо M1L43 — BCR1AM12, 1A80,1A60 (STN1A80, STN1A60) , acs1085sa вот по ним вообще не нашел где можно купить их, но проверил целые все, только семистор и 2 резюка на 620 ом вышибло, цепь что указали проверю всю, думаю вечером предоставлю полный отчет, но завтра

Не называй себя радиомехаником или телемастером. Тебе до него ой как еще далеко. Давно не читал такие темы про ремонт Самсунга при взрыве симистора помпы. Там ты сказал, что насос его (клиента) восстанавливать будешь? Восстановил? А ты случаем сам не клиент? Да и 50 баксов за насос любой — это круто. Наверное с работой продали? Тебе уже сказали как правильно пишется сИмистор. Ты все равно за свое — сЕмистор. Да и радиомеханик его заменил бы на аналог без проблем и (уважающий себя радиомеханик) имеет их разных типов и в достаточном количестве. А уж про схему включения — если ты радиомеханик- нужно ли спрашивать? А посему ты -. Сам догадаешься!

mileshca

21/02/2012 22:50

короче проделанная работа !! набрал воду в машинку без мозгов, течи не обнаружил, проверил саму помпу(насос) все в норме, затем принудительно слил воду подключив 220в к помпе, затем все установил на место, и включил, машинку полносьбю отработала цыкл стирки и отжим вместе с выводом воды , итог замена теристора M2LZ47 и 2-х сопротов 620 и 150 ом и машинка работает, с процом и памятью

ДОБАВЛЕНО 21/02/2012 23:52

отдельное спасибо за ликбез Мелиор, а также пинкам в мой зад, извините но я книгу сужу не по обложке как и обещал отчет я предоставил, кому интересно и кто с Украины слгу дать телефон человека, не люблю когда держут за балобола

ДОБАВЛЕНО 21/02/2012 23:54

Dima700926, круто?? только откуда взял 3.15 а, я не упоменул, и будьте так любезны со мной в темах не встречаться больше никогда, мы разные и это хорошо( если на вы то с моей стороны значит общения нет) ниче в теликах вам сопли утру

ДОБАВЛЕНО 22/02/2012 00:01

Степашка, лично для тебя номер его телефона если не вериш 093 813 10000 зовут его Сергей И ВСЕ УЗХНАЕШ НА БУДУЩЕЕ НАДЕЮСЬ Я К ВАМ ЗА ПОМОЩЬЮ БОЛЬШЕ НЕ ПРИДУ, А ТЕБЕ СКАЖУ ТЫ МЕНЯ НЕ ЗНАЕШ и не суди книгу по обложке

xarl

21/02/2012 23:03

mileshca, а тема ведь была решена еще на первой странице и получилась пустая. Вопросов то по ремонту не должно было возникнуть.

constan

21/02/2012 23:03

mileshca, это не тЕристор

xarl

21/02/2012 23:04

constan, непробиваемый он.

mileshca

21/02/2012 23:10

constan писал:

mileshca, это не тЕристор

ЭТО контролер питания с обозначенеиями ножек G A K !! а я дурень думал это транзистор Р N P или N P N ВОТ ДУРЕНЬ ! нет чтобы даташит посмотреть

ДОБАВЛЕНО 22/02/2012 00:13

xarl, как небудь влезь в телик я посмеюсь и в расчете буду

Степашка

22/02/2012 03:32

mileshca писал:

, лично для тебя номер его телефона если не вериш 093 813 10000 зовут его Сергей И ВСЕ УЗХНАЕШ НА БУДУЩЕЕ НАДЕЮСЬ Я К ВАМ ЗА ПОМОЩЬЮ БОЛЬШЕ НЕ ПРИДУ, А ТЕБЕ СКАЖУ ТЫ МЕНЯ НЕ ЗНАЕШ и не суди книгу по обложке

Я тебя не знаю. Но по теме и вопросам в этой теме мне стало без обложки понятно, что за книга передо мной. Читать ее никому не надо. Поэтому я тебе и написал, что ты не называй себя радиомехаником. Потому как радиомеханики в настоящем, и в прошлом с тобой общались здесь. И для них не составило бы труда в решении этой проблемы. А для тебя это проблема такая, что ужас. Так какой же ты нахрен радиомеханик? Или телемастер?

Да и кстати, большинство присутствующих здесь теликов и на данный момент в день ни по одному делают. Так что ты присядь.

mileshca

22/02/2012 11:05

Степашка, да и для меня не проблема была, просто нужно была схема и все, а
для себя я вывод зделал и в предь больше здесь не появлюсь
