Защитные кабели ESP для кабеля, круглые, квадратные или плоские кабели и линии управления
ESP кабель протектор, Также называемые защитными линиями управления, используются для защиты любой конфигурации кабелей ESP, линий управления, инкапсулированных пучков в стволе скважины. Существуют каналы для защиты кабелей или линий, когда они проходят через муфту труб, чтобы предотвратить повреждение во время установки или извлечения завершений.
ESP кабель протектор изготовлен из углеродистой стали или нержавеющей стали и подходит для 2-7/8 «до 7» O.D. Размеры труб. Протектор линии управления предназначен для плоских, квадратных и круглых кабелей и линий.
В соответствии с производственным процессом протектор кабеля ESP делится на тип литья и тип штамповки. И каждый из них разделен на протекторы поперечной муфты и протекторы среднего соединения.
Тип литья-Крест Соединительные протекторы
ECP-01-CC
Кастинг ESP кабель протектор-перекрестная муфта
| Трубки O.D. (A) | Спецификация муфты | Бегущий О. Д. (D) | Протектор Длина (E) | Размер кабеля (F) | Линия управления (G) |
|---|---|---|---|---|---|
| 2-3/8″ | EUE | 4,54 «-4,61» | 8,82″ | AWG #1 16 × 47 AWG #2 15 × 45 AWG #4 14 × 40 AWG #5 13 × 38 |
1/8″ 1/4 дюйма 3/8″ |
| 2-7/8″ | 5,03 «-5,10» | 9,21″ | |||
| 3-1/2″ | 5,71 «-5,77» | 9,69″ | |||
| 4″ | 6,21 «-6,27» | 9,96″ | |||
| 4-1/2″ | 6,71-6,75″ | 10,2″ |
| Трубки O.D. (A) | Спецификация муфты | Бегущий О. Д. (D) | Протектор Длина (E) | Размер кабеля (F) |
|---|---|---|---|---|
| 2-3/8″ | EUE | 5,34 «-5,41» | 8,82″ | AWG #1 ɸ40 AWG #2 ɸ38 AWG #3 ɸ36 AWG #4 ɸ34 |
| 2-7/8″ | 5,83 «-5,90» | 9,21″ | ||
| 3-1/2″ | 6,51 «-6,57» | 9,69″ | ||
| 4″ | 7,01 «-7,07» | 9,96″ | ||
| 4-1/2″ | 7,31 «-7,35 | 10,2″ |
Тип литья-Протекторы среднего сустава
ECP-02-CM
Кастинг ESP кабель протектор-средний шарнир
| Трубки O.D. (A) | Бегущий О. Д. (C) | Длина протектора (b) | Размер кабеля (d) | Линия управления (E) |
|---|---|---|---|---|
| 2-3/8″ | 4,3″ | 1,78″ | AWG #1 16 × 47 AWG #2 15 × 45 AWG #4 14 × 40 AWG #5 13 × 38 |
1/8″ 1/4 дюйма 3/8″ |
| 2-7/8″ | 4,79″ | |||
| 3-1/2″ | 5,47″ | |||
| 4″ | 5,95″ | |||
| 4-1/2″ | 6,43″ |
| Трубки O.D. (A) | Бегущий О. Д. (C) | Протектор Длина (B) | Размер кабеля (d) | Линия управления (E) |
|---|---|---|---|---|
| 2-3/8″ | 4,66″ | 1,78″ | AWG #1 ɸ40 AWG #2 ɸ38 AWG #3 ɸ36 AWG #4 ɸ34 |
1/8″ 1/4 дюйма 3/8″ |
| 2-7/8″ | 5,12″ | |||
| 3-1/2″ | 5,73″ | |||
| 4″ | 6,22″ | |||
| 4-1/2″ | 6,69″ |
Тип штамповки-крестообразные соединительные протекторы
ECP-03-SC
Штамповка ESP кабель протектор-перекрестная муфта
| Трубки O.D. (A) | Спецификация муфты | Воротник О. Д. (B) | Бегущий О. Д. (D) | Протектор Длина (E) | Размер кабеля (C) |
|---|---|---|---|---|---|
| 2-3/8″ | EUE | 3.19″ | 3,85 «-3,96» | 25,2″ | AWG #1 16 × 47 AWG #2 15 × 45 AWG #4 14 × 40 AWG #5 13 × 38 |
| 2-7/8″ | 3,7″ | 4,39 «-4,5» | |||
| 3-1/2″ | 4,33″ | 5,05 «-5,16» | |||
| 4″ | 4,8″ | 5,52 «-5,64» | |||
| 4-1/2″ | 5,315″ | 5,99 «-6,11» |
| Трубки O.D. (A) | Спецификация муфты | Воротник О. Д. (B) | Бегущий О. Д. (D) | Протектор Длина (E) | Размер кабеля (C) |
|---|---|---|---|---|---|
| 2-3/8″ | EUE | 3.19″ | 4,49 «-4,73» | 25,2″ | AWG #1 ɸ40 AWG #2 ɸ38 AWG #3 ɸ36 AWG #4 ɸ34 |
| 2-7/8″ | 3,7″ | 5,05 «-5,29» | |||
| 3-1/2″ | 4,33″ | 5,73 «-5,97» | |||
| 4″ | 4,8″ | 6,23 «-6,47» | |||
| 4-1/2″ | 5,315″ | 6,71 «-6,95» |
Тип штамповки-Протекторы среднего сустава
ECP-04-SM
Штамповка ESP кабель протектор-средний шарнир
| Трубки O.D. (A) | Воротник О. Д. (B) | Бегущий О. Д. (D) | Протектор Длина (E) | Размер кабеля (C) |
|---|---|---|---|---|
| 2-3/8″ | 3.19″ | 3,62 «-3,73» | 3.94″ | AWG #1 16 × 47 AWG #2 15 × 45 AWG #4 14 × 40 AWG #5 13 × 38 |
| 2-7/8″ | 3,7″ | 4,09 «-4,2» | ||
| 3-1/2″ | 4,33″ | 4,69 «-4,8» | ||
| 4″ | 4,8″ | 5,16 «-5,27» | ||
| 4-1/2″ | 5,315″ | 5,65 «-5,76» |
| Трубки O.D. (A) | Воротник О. Д. (B) | Бегущий О. Д. (D) | Протектор Длина (E) | Размер кабеля (C) |
|---|---|---|---|---|
| 2-3/8″ | 3.19″ | 4,24 «-4,48» | 3.94″ | AWG #1 ɸ40 AWG #2 ɸ38 AWG #3 ɸ36 AWG #4 ɸ34 |
| 2-7/8″ | 3,7″ | 4,74 «-4,98» | ||
| 3-1/2″ | 4,33″ | 5,37 «-5,61» | ||
| 4″ | 4,8″ | 5,86 «-6,10» | ||
| 4-1/2″ | 5,315″ | 6,37 «-6,61» |
Если вам нужно узнать цену, пожалуйста, свяжитесь с бизнес-отделом по электронной почте: sales@drinol.com
Когда вы свяжитесь с нами, пожалуйста, предоставьте ваши требования к деталям. Это поможет нам дать вам действительную цитату.
- Дом
- Продукты
- Сервис
- Производство
- О нас
- Контакт
- Централизаторы корпуса
- Лук Пружинные Централизаторы
- Твердый жесткий централизатор
- Остановить воротник
- Цементный плавающий башмак и воротник
- Штепсельная вилка цементирования
Свяжитесь с нами
- Комната 1703, № здания, H Philharmonic, H AI Gang District, Q В городе Хуандао, он Прайв, Китай.
- +86-17333531135 Jessica Liu
- sales@drinol.com Мы отвечаем в течение 24 часов
- YouTube
- Скайп
Авторское право©1999 год- Hebei Wennian Trading Co., Ltd (Hebei Lanmin Trading Co., Ltd.)
Протекторы защитные спиральные для защиты неизолированных проводов в местах установки гасителей вибрации и других изделий
Протекторы спиральные защитные типа ПЗС для неизолированных и изолированных проводов, грозозащитных тросов и самонесущих волоконно-оптических неметаллических кабелей связи предназначены для снижения последствий воздействия на них знакопеременных нагрузок, а также случайных воздействий. Протекторы устанавливаются вместе с поддерживающими зажимами, гасителями вибрации, в местах возможного контакта оптических кабелей и тросов с элементами конструкций.
Зажимы изготавливаются в климатическом исполнении УХЛ категории 1 ГОСТ 15150.
Изготавливаются по ТУ 3449-004-52819896-2015.
Условное обозначение протектора:
П – протектор;
З – защитный;
С – спиральный.
Цифры следующая за обозначением протектора — минимальный и максимальный диаметров оптического кабеля (Дмин, Дмах), для которых применяется протектор или номинальный диаметр провода или троса (Д), для которых применяется протектор.
Цифра следующая после значения диаметра – обозначение назначения протектора:
0 – для установки совместно с поддерживающими зажимами типа ПГН для проводов неизолированных ГОСТ 839.
1 – протектор для оптических кабелей связи и для защиты проводов и тросов в местах установки гасителей вибрации и других изделий.
2 – протектор для защиты проводов в многороликовых подвесах П4Р, П6Р.
3 – протектор для защиты проводов в местах установки прессуемых соединительных и ремонтных зажимов.
4 – для защиты полых проводов типа ПА.
Следующая цифра обозначает материал проволок протектора.
1 – проволока стальная оцинкованная по ГОСТ 9850
2- проволока стальная с алюминиевым покрытием по стандартам и техническим условиям.
3 – проволок из алюминиевого сплава по стандартам и техническим условиям.
Цифра в скобках- длина протектора (А).
Условное обозначение при заказе:
Пример записи условного обозначения протектора спирального защитного марки ПЗС,
для оптических кабелей диаметром наружным диаметром от 15,5 до 16,5 мм, спирали которого изготовлены из проволоки стальной оцинкованной по ГОСТ 9850 длинной 500 м: «ПЗС-15,5-16,5-11 (500) ТУ 3449-001-52819896-2015»
| № | Марка протектора | Диапазон диаметров неизолированных проводов, для которых применяется протектор, мм | Диаметр проволоки, мм | Длина протектора, мм |
| 1 | ПЗС-11,4-13 | 11,25-11.75 | 3 | 350 |
| 2 | ПЗС-13,3-13 | 12,75-13.5 | 3 | 350 |
| 3 | ПЗС-15,2-13 | 14,5-15,5 | 3 | 350 |
| 4 | ПЗС-16,8-13 | 16.5-17.5 | 3 | 400 |
| 5 | ПЗС-17,5-13 | 17.5-18.5 | 3 | 400 |
| 6 | ПЗС-18,8-13 | 18,5-19,5 | 3 | 400 |
| 7 | ПЗС-19,6-13 | 19,5-20.5 | 3 | 400 |
| 8 | ПЗС-21,6-13 | 21.5-22.5 | 3 | 500 |
| 9 | ПЗС-22,4-13 | 22.5-23.5 | 3 | 500 |
| 10 | ПЗС-24,1-13 | 23.5-25,5 | 3 | 500 |
| 11 | ПЗС-24,5-13 | 23.5-25,5 | 3 | 500 |
| 12 | ПЗС-24,8-13 | 23.5-25,5 | 3 | 500 |
| 13 | ПЗС-26,0-13 | 25.5-27,5 | 3 | 500 |
| 14 | ПЗС-27,5-13 | 25.5-27,5 | 3 | 500 |
| 15 | ПЗС-27,7-13 | 27.5-29,5 | 3 | 500 |
| 16 | ПЗС-28,8-13 | 27.5-29,5 | 3 | 500 |
| 17 | ПЗС-29,1-13 | 27.5-29,5 | 3 | 500 |
| 18 | ПЗС-29,4-13 | 27.5-29,5 | 3 | 500 |
| 19 | ПЗС-30,6-13 | 29,5-3х,5 | 3 | 700 |
| 20 | ПЗС-32,4-13 | 3х.5-33.5 | 3 | 700 |
| 21 | ПЗС-33,2-13 | 3х.5-33.5 | 3 | 700 |
| 22 | ПЗС-34,7-13 | 33.5-35.5 | 3 | 700 |
| 23 | ПЗС-37,7-13 | 37,5-39,5 | 3 | 700 |
По согласованию с Заказчиком протекторы могут выпускаться для проводов, тросов и кабелей, размеры которых не указаны в приведенных таблицах, а также, другой длины.

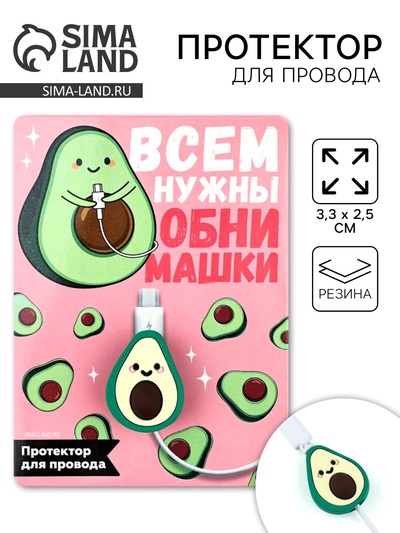

Протектор для провода «Авокадо», 3,3 х 2,5 см 5233275
Милая вещица, место под провод нужно прорезать канцелярским ножом и провод хорошо пройдет внутрь. Отлично подходит для айфоновских проводов и для микро юзб.
Аноним , 10 марта 2021
Отзыв полезен?
Товар куплен на Сима-ленд
Яна Цыбуля , 7 февраля 2022
Отзыв полезен?
Товар куплен на Сима-ленд
Протектор шикарный , держится на проводе хорошо Татьяна.
Татьяна Комарова , 13 июля 2023
Отзыв полезен?
Товар куплен на Сима-ленд
Всё как в описании, дочка любит авокадо
Аноним , 11 декабря 2023
Отзыв полезен?
Товар куплен на Сима-ленд
Отличные. Провод держат хорошо.
Ирина Шаригина , 29 ноября 2022
Отзыв полезен?
Товар куплен на Сима-ленд
Очень милый, классный протектор
Романенко Ольга Юрьевна , 13 ноября 2023
Отзыв полезен?
Товар куплен на Сима-ленд
Удобный, провод держит хорошо.
СЕлена , 12 августа 2023
Отзыв полезен?
Товар куплен на Сима-ленд
Такая штучка симпатичная ��
Дарья , 21 декабря 2021
Отзыв полезен?
Товар куплен на Сима-ленд
Красивый, яркий протектор
Корчагина Екатерина Андреевна , 26 марта 2021
Отзыв полезен?
Товар куплен на Сима-ленд
Сделан из хорошего материала, яркий. Используем на шнуре зарядки телефона. Были опасения, что не будет фиксироваться в нужном месте шнура, но нет, протектор не скатывается и действительно спасает от перекручивания и заломов.
Аноним , 10 февраля
Отзыв полезен?
Товар куплен на Сима-ленд
Екатерина , 20 февраля
Отзыв полезен?
Товар куплен на Сима-ленд
Аноним , 22 октября 2022
Отзыв полезен?
Товар куплен на Сима-ленд
Аноним , 17 декабря 2022
Отзыв полезен?
Товар куплен на Сима-ленд
Сабина Надежда , 31 декабря 2022
Отзыв полезен?
Товар куплен на Сима-ленд
Болдышева Елена Ивановна , 27 декабря 2023
Отзыв полезен?
Товар куплен на Сима-ленд
Аноним , 27 декабря 2023
Отзыв полезен?
Товар куплен на Сима-ленд
Ушакова Виктория , 14 января
Отзыв полезен?
Товар куплен на Сима-ленд
Ольга Артюх , 16 января
Отзыв полезен?
Товар куплен на Сима-ленд
Анастасия , 4 февраля
Отзыв полезен?
Товар куплен на Сима-ленд
Кристина Терещенко , 12 октября 2023
Отзыв полезен?
Товар куплен на Сима-ленд
Полезная вещица!
Попович Елена , 29 мая 2022
Отзыв полезен?
Товар куплен на Сима-ленд
Отверстие для провода не до конца разрезанно,подрезали сами
Аноним , 26 июля 2021
Отзыв полезен?
Товар куплен на Сима-ленд
штучка прикольная ,но провод не проходит. разрезали ,так она совсем не держит провод
Алексеева Елена Сергеевна , 22 марта 2022
Отзыв полезен?
Товар куплен на Сима-ленд
Инструкция не информативна, совершенно не ясно как эту штуку одевать, она до конца не прорезана, одеть как показано на картинке инструкции не выйдет из-за этого. Если не прорезать до конца, то вообще никак не одевается, а если прорезать, то функция защиты сводится к нулю Дополню! У меня как раз лайтинг, айфоновский провод, он не залезет просто так, если не прорезать. А если прорезать, то эта штука просто так болтается на проводе, как украшение, и ничего не защищает!
Протекторы защитные спиральные ПЗС
Назначение: Протекторы защитные спиральные типа ПЗС (ТУ 3449-007-27560230-06) предназначены для дополнительной защиты проводов и грозозащитных тросов от вибрации в поддерживающих и соединительных зажимах, многороликовых подвесах на переходах ВЛ, а также алюминиевых полых проводов типа ПА в аппаратных зажимах.
- ПЗС — протектор защитный спирального типа;
- Dnp — диаметр провода в мм;
- XX — назначение протектора и модификация.
Применение протектора на проводе в месте установки поддерживающего зажима или гасителя вибрации (пляски) позволяет существенно снизить изгибные деформации в проводе (статические и динамические) за счет увеличения его изгибной жесткости и тем самым увеличить его усталостную стойкость при длительной эксплуатации.
Протектор представляет собой комплект отдельных спиралей или склеенных прядей, навиваемых на поверхность провода. Протектор может быть изготовлен длиной от 500 до 6300 мм для проводов от 35 до 640 мм2. Протекторы изготовляются в климатическом исполнении УХЛ, категории I по ГОСТ 15150.
Протекторы изготавливаются следующих типов и предназначены:
- П3C-Dпp-03 — для снижения изгибных деформаций проводов при вибрации и для выравнивания раздавливающих усилий от крепежных элементов в поддерживающих зажимах типа ПГН-5 и ПГН-6, а также под гасителями вибрации. Длина протектора предусматривает установку на него по одному гасителю вибрации с каждой стороны от поддерживающего зажима;
- ПЗС-Dпр-01(ПОН), ПЗС-Dпр-03(ПОН), ПЗС-Dпр-21(ПОН) — для снижения изгибных деформаций в поддерживающих подвесах типа ПОН для проводов и грозозащитных тросов на переходах ВЛ;
- ПЗС-Dпр-11 — для снижения изгибных деформаций тросов при вибрации и повышенных раздавливающих нагрузок в местах установки гасителей вибрации и пляски;
- ПЗС-Dпр-13 — для снижения изгибных деформаций проводов при вибрации и повышенных раздавливающих нагрузок в местах установки гасителей вибрации и пляски;
- П3C-Dпp-21 — для защиты проводов от износа в многороликовых подвесах типа П6Р на переходах ВЛ. Протекторы могут быть использованы для замены защитных алюминиевых муфт типа МЗ, устанавливаемых в многороли- ковых подвесах и изношенных при длительной эксплуатации переходов воздушных линий электропередачи до такой степени, что происходит повреждение алюминиевых повивов провода;
- П3C-Dпp-31 — для защиты проводов типа АС от изгибных деформаций при вибрации в местах выхода провода из соединительного зажима типа САС, СОАС и т. п.;
- ПЗС-Dпр-43 — для защиты полых проводов типа ПА от изгибных деформаций, имеющих место при колебаниях от ветровых воздействий, в местах их выхода из аппаратных зажимов. Комплектуется монтажной нержавеющей лентой (120 см) и замками-фиксаторами (3 шт.).
Протекторы защитные спиральные ПЗС-Dпр-03 :
Назначение: Для снижения изгибных деформаций проводов при вибрации и для выравнивания раздавливающих усилий от крепежных элементов в поддерживающих зажимах типа ПГН-5 и ПГН-6, а также под гасителями вибрации.
Протекторы защитные спиральные типа П3C-Dпp-03
Провода по ГОСТ 839 марок АС, АСКП, АСКС, АСК
