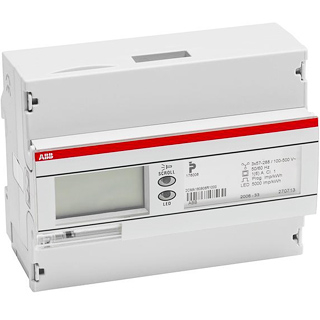

Трехфазный счетчик ABB, 1-тарифный на DIN-рейку, тип DAB 12200-108
Данный счетчик включен в «Перечень приборов учета электрической энергии, применяемых для коммерческого учета в ОАО «Мосэнергосбыт» на 2010 год».
| Тип счетчика | 3-фазный, 1-тарифный, учет активной энергии |
| Номинальное напряжение | 3 × 100–500 В |
| Максимальный ток | 6 A |
| Стартовый ток | 2 mА |
| Собственное энергопотребление | 0,6 ВА на фазу |
| Номинальная частота | 50/60 Гц |
| Класс точности | 1 |
| Межповерочный интервал | 8 лет |
| Диапазон рабочих температур | -40°C . +55°C |
| Дисплей | ЖК на 7 цифр |
| Материал корпуса | Поликарбонат |
| Связь | ИК-порт, импульсный выход |
| Подключение | Трансформаторное |
| Сечение кабеля | 0,5–10 мм 2 |
| Габариты (Ш×В×Г) | 122,5×97×64,8 мм (занимает 7 модулей) |
Для просмотра и ввода данных используются две кнопки, с помощью которых задают коэффициент трансформации, частоту для импульсного выхода, адрес системы M-Bus и скорость передачи данных. Кнопки закрыты герметичной крышкой. Когда кнопки недоступны, можно засвечивать датчик света в смотровом окошке на лицевой панели счетчика и просматривать все параметры и настройки прибора.
