Наряду с электроустановочными изделиями кабеля и провода имеют весьма широкую товарную номенклатуру. В зависимости от назначения, характеристик и расчетного напряжения электрического тока кабель может сертифицироваться либо в системе технических регламентов ЕАЭС, либо в системе государственных стандартов ГОСТ Р. При этом, учитывая огромный и постоянно растущий ассортимент продукции, предполагает сложности с идентификацией кабеля. К тому же этот вид изделий может производиться как по ГОСТ, так и по ТУ. Не всегда конечно, все настолько сложно, но зачастую помощь специалиста оказывается очень кстати. Собственно, можно и вовсе не пытаться разобраться в принципах идентификации и сертификации кабельной продукции, а просто заказать необходимые документы в сертификационном центре, как это делает большинство поставщиков и производителей. Удобный и быстрый вариант решения вопроса.

С точки зрение оценки соответствия, всю кабельную продукцию можно разделить на три категории:

1. Провода и кабеля для питания и коммуникации слаботочного оборудования и бортовых систем транспортных средств.
2. Кабельные изделия, предназначенные для работы в сетях с напряжением от 50 В до 1кВ переменного тока, и от 75 В до 1,5 кВ постоянного тока.
3. Высоковольтные кабеля, рассчитанные на напряжение свыше 1кВ переменного тока и 1,5 кВ постоянного тока.

Вторая категория – наиболее массовая и рассчитана на широкое потребление, так как именно такой диапазон характеристик принят как в бытовых сетях, так и в промышленных. Сертификация такой кабельной продукции осуществляется по требованиям ТР ТС 004/2011 О безопасности низковольтного оборудования.

Провода и кабеля для слаботочных систем не подлежат обязательной сертификации. На них можно оформить отказное письмо и добровольный сертификат. Другое дело бортовая проводка транспортных средств. Тут в дело вступают профильные регламенты, в зависимости от того для какого именно транспортного средства предназначен кабель.

Высоковольтные кабеля проходят оценку соответствия в системе национальных стандартов. Как правило, на них оформляется Декларация ГОСТ Р. По крайней мере, так осуществляется сертификация кабельной продукции в РФ.

Ещё одна нормативно-правовая плоскость, в которой определенные типы кабелей должны проходить оценку соответствия требованиям ФЗ №123. Проще говоря, кабельные изделия, заявленные как огнестойкие должны получить пожарный сертификат. Его, кстати, тоже можно получить в сертификационном центре, наряду с декларацией и сертификатом ЕАЭС.

Получение сертификата на кабельную продукцию по требованиям ТР ТС 004/2011

По действие регламента попадают следующие виды кабелей и проводов:

• изолированные токоведущие части диаметром свыше 0,51 мм (ПУГНП, ВВГ, КГ, ВВГНГ и др.);
• кабеля изолированные, оптоволоконные, с медными, с алюминиевыми жилами рассчитанные на напряжение 1 кВ;
• обмоточные провода эмалированные (ПЭТВ-2, ПЭТ-155, ПЭТ-180 и др.);
• кабели с резиновой, виниловой или пластмассовой изоляцией рассчитанные на напряжение до 1 кВ;
• неизолированные кабеля и воздушной передачи (А16, А35);
• прочая продукция по коду ТН ВЭД 8544 49 910, 8544 49 950 0 и 8544 49 990 0.

Кроме непосредственно кабелей, регламент распространяется на шнуры, удлинители и переноски. Но, в принципе, это уже другая категория продукции.

Процедура сертификации кабельной продукции осуществляется по одной из трех схем (1С, 3С и 4С). Схему установить специалист центра, которому для этого нужно представить сведения о продукции и документы, необходимые для сертификации. После подачи заявки, согласно схеме проводятся все необходимые процедуры и по результатам экспертиз принимается решение о выдаче сертификата.

Оформление добровольного сертификата на кабель

Почти все коммуникационные кабеля и провода электронных систем попадают в категорию слаботочных. К таковым можно отнести следующие марки кабелей: ТРВ, АКПсВБГ, АКВВБГ, КУВС-ВТ, ЛППВ, КПСВЭВм, ТСВ, КВВЭ и прочие. Используется эта продукция в системах охранных сигнализаций, СКУД, систем управления. Оформлять на них в обязательном порядке, как правило, ничего не нужно. Однако зачастую производитель или поставщик, дабы получить определенные преимущества, оформляет добровольный сертификат в системе ГОСТ Р.

Процедура оформления добровольного сертификата подробно описана отдельно. Получить документ можно в сертификационном центре, оставив заявку и представив необходимый пакет документов. Состав пакета схож с тем, который собирается для обязательной сертификации кабельной продукции по требованиям ТР ТС 004.

Подача декларации на высоковольтные кабеля

К кабельной продукции, которую требуется декларировать в системе ГОСТ Р, относятся следующие виды и марки: ПМВК, АВБ, АРВнг(A)-LS, РпВнг(A), ПРГ-6000, EPRon АРЭБВнг(A) и прочие. Требования формулируют ГОСТ 18410-73 и ГОСТ Р 53769-2010.

Для оформления декларации можно обратиться к специалисту сертификационного центра со следующими документами:

• регистрационные данные заявителя;
• описание кабеля с указанием характеристик и назначения;
• перечень стандартов, которым продукция должна соответствовать;
• договор на поставку (для импортного кабеля).

Процедура декларирования может включать в себя экспертизу кабеля и инспекцию производства. Как и в случае с сертификацией кабельной продукции, декларация выдается на основании актов и заключений экспертов. Срок действия документа зависит от схемы, по которой проводилась процедура.

Что для Вас ТР ТС?

Реком.: 18, энерг.: 65 , стаж 5233 дня, отмечен 245 раз

Навеяно темой //www.ruscable.ru/interactive/forum.
@Zadira — velcom!
Много можно рассуждать про СМК, но вот выдача сертификатов ГОСТ Р, при чём не добровольных, а обязательных, выдача сертификатов ТР ТС такого образца и по таким «ТУ» (приведены ниже) — это ЛЮТЫЙ ПИ..Ц.
Органы по сертификации и испытательные лаборатории, выдавшие и подтвердившие протоколами испытаний ТАКИЕ сертификаты по таким «ТУ» полностью дискредитируют не только своё имя, но и саму систему сертификации и Федеральную службу по аккредитации.
Ну и сами «ТУ» — это просто ШЕДЕВР!

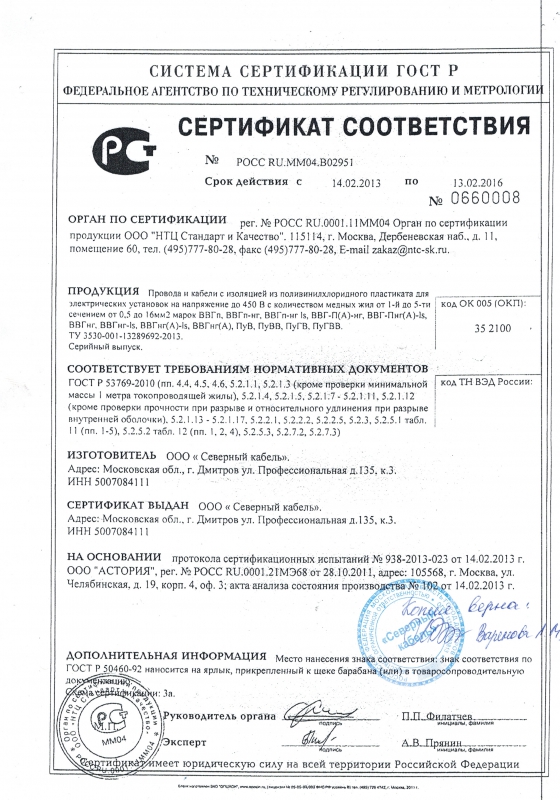

Сертификат в системе ГОСТ Р

22.10.2015 в 08:36

Реком.: 18, энерг.: 65 , стаж 5233 дня, отмечен 245 раз

О сертификации ТР ТС в области кабельной продукции.

Термин «технический регламент» все реже вызывает недоумение или раздражение, но с ним еще связано множество вопросов. Если вы не знаете, что означает подтвержденное соответствие, то эта статья поможет разобраться. Из нее вы получите ответ на, пожалуй, самый частый вопрос: «Кабель ТР ТС ― что это?».

Технический регламент для общепромышленного оборудования.

Низковольтные кабельные изделия должны отвечать стандартам надежности и безопасности. Каким именно ― указано в техническом регламенте Таможенного Союза ТР ТС 004/2011 (далее ― ТР ТС). Данный акт применим с 15 февраля 2013, и в него периодически вносятся поправки, поэтому производители регулярно отслеживают изменения в законодательной базе.

Согласно ТР ТС, сертификации подлежат провода и кабельная продукция, рассчитанная на использование при номинальном напряжении переменного тока в диапазоне 75-1500 В и переменного тока от 50 до 1000 В включительно. При этом техрегламент имеет 2 приложения, в которых установлены стандарты, при выполнении которых и выполняются требования ТР ТС, а также правила выбора испытуемых образцов и проведения исследований, подтверждающих соответствие кабеля нормам безопасности. Если рабочее напряжение провода не указано в ГОСТ или ТУ, то как раз эти приложения и помогут косвенно определить необходимость соответствия ТР ТС или отсутствие таковой.

Российский регламент о требованиях безопасности.

Кроме техрегламентов ТС, которые действуют повсеместно на территории ЕАЭС, есть и локальные правовые акты. В России требования соответствия кабелей и проводов нормам пожарной безопасности изложены в законе №123-ФЗ. Он был принят еще в июле 2008 года, и в него также периодически вносятся поправки. Последняя была сделана 13 июля 2015. Она действует на основе закона №234-ФЗ.

Согласно положениям закона №123-ФЗ, сертификация кабельной продукции является обязательной для изделий, в нормативной документации по производству которых (это может быть ГОСТ или ТУ) указано, что изделие не распространяет горение, является малодымным или огнестойким, примером такого кабеля является кабель ВБШв 4х16ок-0.660 ТРТС.

Маркировка ТР ТС в кабеле.

Соблюдение требований техрегламентов и законодательных актов в большей степени волнует производителей. Потребитель может не углубляться в изучение принятых стандартов, однако должен понимать, маркировка тртс в кабеле что означает. Если эта аббревиатура попалась на глаза в условном обозначении продукции, можете быть уверены, что изделие соответствует стандартам техрегламента для общепромышленный кабелей В подтверждение этому провод ТР ТС сопровождается сертификатом с указанием ТУ, использованными заводом-изготовителем.

Итог.

Кабели и провода общепромышленного назначения попадают под требования регламентов ЕАЭС. Так стандарты пожарной безопасности изложены в ТР ТС 004/2011. В актуальных приложениях к этому документу указаны правила сертификации, а также перечень изделий, подлежащих ей. Если конкретного вида продукции нет в данном списке, для него процедура подтверждения соответствия не обязательна.

Маркировка ТР ТС кабеля означает, что провод прошел проверку и имеет сертификат соответствия. Такой документ является действительным во всех государствах, которые причислены к ЕАЭС.

Если проводниковая продукция относится к изделиям специального назначения и не попадает под действие ТР ТС, ее сертификация производится в соответствии с регламентами, изложенными в 123-ФЗ.

Сертификация кабеля на соответствие требованиям ТР ТС и ФЗ-123 или обязателен ли сертификат пожарной безопасности при наличии сертификата ТР ТС?

Часто наши Заказчики при заказе кабеля наряду с сертификатами ТР ТС спрашивают сертификат Пожарной безопасности (сертификат на соответствие ФЗ-123). Ниже мы приводим разъяснения этому вопросу.

Кратко это звучит так:

Для кабельной продукции общепромышленного назначения, подпадающей под требования ТР ТС 004 «О безопасности низковольтного оборудования»,

обязательным является только получение сертификата соответствия требованиям данного ТР ТС, сертификация по ФЗ-123 может не проводиться, это не является нарушением.
Некоторые заводы получают на добровольной основе отдельные сертификаты на соответствие ФЗ-123 (что отражается в цене на продукцию), некоторые не получают.

Более подробно, с ссылками на документы и исключениями:

С 2013 года основным документом, определяющим требования к кабельной продукции, является технический регламент Таможенного союза (ТР ТС 004/2011) «О безопасности низковольтного оборудования» (далее – ТР ТС). Данный ТР ТС был утверждён решением № 768 от 16.08.11, подписанным Комиссией таможенного союза, и введён в действие с 15 февраля 2013 года. В него внесено уже 3 изменения (решением Комиссии Таможенного союза от 9 декабря 2011 года № 884, решением Коллегии ЕЭК от 4 декабря 2012 года № 247, решением Коллегии ЕЭК от 25 декабря 2012 года № 292).

В соответствии с ТР ТС подтверждению соответствия (для кабельных изделий – это сертификация) подлежат кабельные изделия, предназначенные для использования при номинальном напряжении от 50 до 1000 В (включительно) переменного тока и от 75 до 1500 В (включительно) постоянного тока.

Вторым документом, который устанавливает обязательные требования к кабельной продукции является Федеральный закон Российской Федерации от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее ФЗ-123). В него внесено 4 изменения (Федеральным законом от 10 июля 2012 года N 117-ФЗ, Федеральным законом от 2 июля 2013 года N 185-ФЗ, Федеральным законом от 23 июня 2014 года N 160-ФЗ, Федеральным законом от 13 июля 2015 года N 234-ФЗ).
В соответствии со статьёй 146 этого документа «Обязательному подтверждению соответствия требованиям пожарной безопасности подлежат объекты защиты (продукция) общего назначения и пожарная техника, требования пожарной безопасности к которым устанавливаются настоящим Федеральным законом и (или) техническими регламентами, принятыми в соответствии с Федеральным законом «О техническом регулировании», содержащими требования к отдельным видам продукции.)»

Т.е. если в нормативной документации (ГОСТе или технических условиях) на кабель говорится о том, что он относится к нераспространяющим горение, огнестойким или малодымным, то этот кабель подлежит обязательной сертификации.

Большинство кабельных изделий подпадает под обязательную сертификацию и по ТР ТС и по ФЗ-123. И так как в тексте ТР ТС (см. ст. 4) одно из требований безопасности звучит так: «Низковольтное оборудование должно быть разработано и изготовлено таким образом, чтобы оно не являлось источником возникновения пожара в нормальных и аварийных условиях работы», то в «Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента», включён ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Таким образом, подтверждая соответствие продукции требованиям Тр ТС, подтверждается и соответствие ФЗ-123. Но поскольку в соответствии с Соглашением о единых принципах и правилах технического регулирования в Республике Беларусь, Республике Казахстан и Российской Федерации от 18 ноября 2010 года (п. 3 ст.5) со дня вступления в силу ТР ТС на территориях государств-членов ТС и ЕЭП соответствующие обязательные требования, установленные законодательством сторон, не применяются. То это устанавливает главенство требований ТР ТС над ФЗ-123, если речь идёт о требованиях, которые установлены в этих документах, и применительно к продукции, которая подпадает под эти документы. Это подтверждается и в разъяснениях Евразийской экономической комиссии и Министерства промышленности и торговли РФ, и в методических рекомендациях ВНИИПО от 10 декабря 2013 года («Методические рекомендации по установлению соответствия между видами продукции и нормативными документами, содержащими требования к ней, и методами испытаний, применяемыми для подтверждения соответствия продукции требованиям Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»). В последних из Номенклатуры продукции, подлежащей обязательному подтверждению соответствия требованиям Федерального закона от 22 июля 2008 года N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» исключены кабели, предназначенные для использования при номинальном напряжении от 50 до 1000 В (включительно) переменного тока и от 75 до 1500 В (включительно) постоянного тока (см. п. 2.1.1 указанных рекомендаций).

Таким образом, если продукция подпадает и под ТР ТС и под ФЗ-123, то необходимо подтверждать соответствие только требованиям ТР ТС и использовать полученный сертификат для подтверждения соответствия требованиям ФЗ-123.

Казалось ты, что можно уже поставить точку, но нет, поскольку ТР ТС охватывает не всё низковольтное оборудование, а имеет ограниченную область распространения (см. Статью 1., п.2.)

Цитата: «Настоящий технический регламент Таможенного союза не распространяется на:

• электрическое оборудование, предназначенное для работы во взрывоопасной среде;
• изделия медицинского назначения;
• электрическое оборудование лифтов и грузовых подъемников (кроме электрических машин);
• электрическое оборудование оборонного назначения;
• управляющие устройства для пастбищных изгородей;
• электрическое оборудование, предназначенное для использования на воздушном, водном, наземном и подземном транспорте;
• электрическое оборудование, предназначенное для систем безопасности реакторных установок атомных станций . ».

Таким образом если кабельная продукция имеет указанную выше область применения, то есть не подпадает по действие ТР ТС, то необходимо подтверждать соответствие требованиям либо соответствующего технического регламента таможенного союза (например, ТР ТС 001/2011 «О безопасности железнодорожного подвижного состава», ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ТР ТС 011/2011 «БЕЗОПАСНОСТЬ ЛИФТОВ» и т.п.) либо действующего законодательства РФ. Применительно к кабельной продукции это всё тот же ФЗ-123 (другие технические регламенты РФ, устанавливающие требования к кабельной продукции, мне не известны) и постановление Правительства РФ от 1 декабря 2009 года N 982 «Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии».
Поэтому в случае производства кабельной продукции специального назначения (лифтовые, судовые кабели, кабели для метрополитена, оборонного назначения или для атомных станций) подтверждение соответствия требованиям ФЗ-123 необходимо.

Выводы:

Для кабельной продукции общепромышленного назначения, т.е. подпадающей под требования ТР ТС 004 «О безопасности низковольтного оборудования», обязательным является только получение сертификата соответствия требованиям данного ТР ТС, сертификация по ФЗ-123 может не проводиться, это не является нарушением. А вот для продукции специального назначения, которая не подпадает под действие ТР ТС 004, сертификация по ФЗ-123 обязательна, если нет соответствующего технического регламента или если в этом техническом регламенте не установлены требования пожарной безопасности к кабельным изделиям.

Поэтому во избежание возможных проблем при сдаче объектов и претензий со стороны потребителей при оформлении заказа на кабельную продукцию необходимо уделять особое внимание обеспечению понимания планируемой области применения кабельной продукции.
