Как правильно подключить реле давления к насосу
Реле давления подключается к водозаборной насосной станции на базе поверхностного или погружного насоса, которые работают с чистой водой без твердых включений.
«Схема подключения реле давления к глубинному насосу»
Устройство автоматики работает совместно с гидроаккумулятором и погружным насосом, отличается простейшим механизмом настройки. Аппарат предназначен для включения или отключения насоса.
- Включает погружной насос, когда в скважине падает давление, кран открывается.
- Выключает насос, когда в системе пропадает расход воды, кран закрывается. Защищает насос от «сухого хода».
Применяется в подпиточных насосах для подключения в замкнутых системах отопления, котельных и для теплоснабжения в системах кондиционирования и вентиляции воздуха в помещении.
В качестве обязательного автоматического устройства — применяется в поливочных установках и системах пожаротушения.
«Реле давления для систем водоснабжения, тип: PM5G, 1-5 бар, 1/4»,
с накидной гайкой, с упаковкой, на которой обозначены характеристики»
Устройство
Реле — это двухконтактное коммутационное устройство автоматики для защиты и управления насосом. Включает и отключает электропитание. Подключается к электросети.
Принцип действия конструкции основан на использовании мембранного привода, который срабатывает при повышении или понижении давления воды.
- Давление воды изначально меньше заданного значения, контакты — замыкаются, насос включается.
- Давление достигает заданного предела — контакты размыкаются, насос — выключается.
Защищает насосную установку от работы в «сухую», отключая в отсутствие воды в водозаборе.
В интернет-магазине компании STOUT представлены несколько разновидностей реле давления:
- Модель PM5G регулирует давление в пределах 1 – 5 бар.
- Модель PM12G — от 3 до 12 бар. 3. Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.
- Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.
«Конструкция и узлы реле давления»
Реле работает за счет срабатывания контактов при уменьшении или увеличении давления воды ниже или выше определенного значения.
Схемы подключения
Устройство автоматики входит в группу безопасности гидроаккумулятора. Применяется в замкнутом контуре системы отопления частного дома, коттеджа — для горячего и холодного водоснабжения.
- Мощность котла — до 50 кВт.
- Объем расширительного бака — до 24 литров.
«Схема установки реле на трубопроводе системы водоснабжения»
Правила размещения устройства безопасной эксплуатации, согласно инструкции:
- Реле устанавливают рядом с котлом.
- Размещают выше уровня котла.
- Монтируют в вертикальном положении.
- Между устройствами безопасности котла и трубами системы отопления запрещено устанавливать запорную арматуру. Подобное действие может привести к сужению подводки.
- Предохранительный клапан оборудуют шлангом сброса — его диаметр должен соответствовать диаметру выходного патрубка на клапане.
- Длина шланга должна превышать 2 метра.
- Не должно быть более двух изгибов на шланге. Если соблюдение этих условий невозможно, разрешается применить шланг на калибр больше.
- Для предупреждения поломок и несрабатывания реле, предохранительный клапан на корпусе реле регулярно очищают от грязи — не реже чем раз в шесть месяцев.
«Схема размещения в системе отопления группы безопасности насоса, укомплектованной реле давления»
Правила и характеристики реле STOUT подробно описаны в инструкции, размещенной на сайте.
Подключение к электричеству
Подключение к электросети выполняются при снятой крышке трехжильным кабелем сечением 1,5 мм2 согласно схеме.
«Схема присоединения реле к питающей сети и контактам насоса»
«Схема подводки питающих и отходящих кабелей от контактов реле и основные узлы регулировки»
Перед запуском насоса откройте водоразборную задвижку (кран) в системе водоснабжения. После этого насос включите в работу. Подготовка к работе насоса подразумевает полный сброс воздуха, чтобы уровень давления дорос до заводской настройки. После удаления воздуха — закройте кран. Насос работает, пока отметка давления не дойдет до максимального значения. Только после этого насосом будет управлять реле давления, реагируя на показания датчика в скважине.
Для изменения заводских настроек — пошаговая инструкция:
- Открутите регулировочный винт №1.
- Уберите крышку с корпуса реле.
- Заверните полностью гайку дифференциала на малой пружине, стараясь не задеть контакты реле.
- Выставите значение давления гайкой №2 большой пружины.
- Контролируйте давление по манометру.
- Значение давления увеличивается вращением гайки по часовой стрелке, уменьшается — вращением против часовой стрелки.
- Наденьте крышку, зафиксируйте винтом.
На трубопроводе установлен дополнительный манометр, с его помощью контролируют давление в трубопроводе.
Запрещается работа реле без крышки и заземления. Корпус проверяется раз в год на целостность, герметичность и отсутствие коррозии. Периодически надо следить за срабатыванием контактов, смотреть, чтобы не было залипания и окисления контактных групп, чтобы контакты и металлические пластины были чистыми и без нагара.
Допускать замерзание воды в корпусе — запрещено.
Подключение к трубопроводу
«Таблица с указанием максимальных расстояний между верхним водоразборным краном и защитной автоматикой»
«Схема водозаборной установки системы водоснабжения с подключенной группой безопасности, включающей реле, обратный клапан, манометр для контроля»
Выходной штуцер релейной автоматики соединяют с трубопроводом гибким соединением с помощью резинового шланга.
Если уровень потребляемой воды находится ниже уровня установки насосного оборудования, рекомендуется задействовать в схеме обратный клапан, который монтируют на всасывающей трубе.
Если насосная автоматика устанавливается не на насос, то запрещена установка первой точки водоразбора между насосом и реле.
После монтажа важно произвести контроль соединений, проконтролировать герметичность. Если в системе водоснабжения задействован насос с максимальным давлением более 10 бар — на входе насосной автоматики требуется установка редуктора давления.
При монтаже насосной автоматики запрещается использовать любые клеящие вещества и другие посторонние предметы. Подобные вещи могут привести к поломке насосной автоматики.
Группа безопасности насосного оборудования для водоснабжения и систем отопления
Реле давления — это устройство автоматики, которое входит в группу безопасности, защищающей закрытую систему отопления и водоснабжения от избыточного давления. Устройства автоматики STOUT, задействованные в группе, адаптированы к российским условиям и отвечают нормативам Российских стандартов.
Группа безопасности включает:
Реле давления, установленное для регулирования и коммутации работы насоса, который подает воду для систем водоснабжения и отопления частного дома.
В комбинацию оборудования для безопасной работы входит предохранительный клапан, защищающий от избыточного давления. В группу включен воздушный клапан, предупреждающий завоздушивание, манометр для видимого контроля.
Важное значение в системе безопасности и бесперебойного водоснабжения играют мембранные расширительные баки и гидроаккумуляторы — накопители воды.
Синие гидроаккумуляторы задействованы для холодного водоснабжения и обеспечивают запас воды в период нерабочего состояния насоса и отсутствия электропитания.
Полезные рекомендации
Регулярное техническое обслуживание и контроль давления в гидроаккумуляторе стабилизируют работу оборудования насосной установки. Своевременно проведенное ТО выявляет возможные сбои в работе, предупреждает неисправности.
Важно правильно установить насосную автоматику. Реле монтируют перпендикулярно земле и вертикально.
Соединения проводов проверяются на наличие защиты от воды. Попадание на контакты воды приводит к короткому замыканию.
Система после остановки насоса находится под давлением, поэтому монтажные работы производятся без воды — ее надо слить.
Насосная установка работает правильно, реле давления настроено без ошибок, значит, насос работает постоянно, на выходе наблюдается регулярное поступление воды.
В процессе эксплуатации насоса случаются перегрузки двигателя по мощности, то есть значение мощности внезапно становится выше значения активного тока. Подобный случай возможен из-за тяжелых условий эксплуатации насоса, частых перезапусков, нарушения или снижения сопротивления изоляции обмоток электродвигателя или проблем системы электропитания или водоснабжения. Также насос может не справиться с подачей жидкости из-за вредных примесей.
В этом и других случаях предупредить поломки поможет своевременное проведение технического обслуживания.
Реле тиску Italtechnica PM/5-3W, до 2,2 КВт, параметр 1 — 5 бар (автоматика для насосу, гідрофора)
Компанія здійснює повернення та обмін цього товару відповідно до вимог законодавства.
Терміни повернення
Повернення можливе протягом 14 днів після отримання (для товарів належної якості).
Зворотня доставка товарів здійснюється за домовленістю.
Згідно з чинним законодавством ви можете повернути товар належної якості або обміняти його, у разі:
- товар не був у вживанні і не має слідів використання споживачем: подряпин, сколів, потертостей, плям і т.п.;
- товар повністю укомплектований і збережена фабрична упаковка;
- збережені всі ярлики і заводське маркування;
- товар зберігає товарний вигляд і свої споживчі властивості.
Реле тиску Italtechnica PM/5-3W, до 2,2 КВт, параметр 1 — 5 бар (автоматика для насосу, гідрофора)
Готово до відправки
Купити Купити з
+380 (97) 082-26-08
Характеристики
Інформація для замовлення

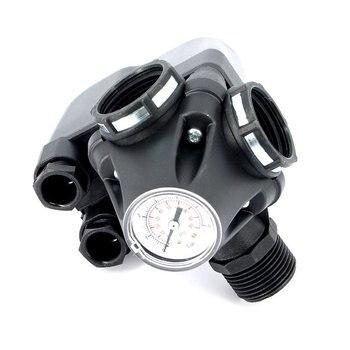

Реле тиску Italtechnica PM/5-3W
Одним із рішень для керування автономним водопостачанням є підключення до насосу тиску Italtechnica PM/5-3W з вбудованим манометром. Регулювання і встановлення, цього приладу, досить просте. Цей тип пристроїв від італійської компанії Italtechnica вважається надійним і доступним за ціною. Виготовлено реле з якісних матеріалів із застосуванням сучасних технологій. Застосовується реле тиску Italtechnica PM/5—3W з насосами і гідроакумуляторами або насосними станціями у системах водопостачання, системах зрошення і пожежогасіння. Основною функцією є підтримання тиску в системі в попередньо налаштованому або попередньо визначеному заводом-виробником діапазоні.
ОСОБЛИВОСТІ:
- Автоматично контролює запуск і зупинки однофазного насоса потужністю до 2,2 кВт.
- Насос запускається при зниженні тиску у системі і зупиняється при досягненні початкового верхнього порогу
- Точне налаштування 1,4 бар на включення і 2,8 бар на вимкнення насоса
- Можливість налаштувати поріг включення і вимикання насоса під свої вимоги до тиску в системі
- Електричні контакти: нормально замкнуті, зі сплаву міді, з накладкою Ag-Ni
- Мембрана з гумового тканинного матеріалу (резина NBR)
- Гідравлічне з’єднання 1″ ЗР х 1″ ВР х 1″ ВР
- Надійно фіксуючі кабельні затискачі
- Максимальна температура навколишнього середовища: 55 °C
- Клас захисту IP 44
Схема реле тиску РМ/5-3W виглядає наступним чином:
- Виробник налаштовує прилад на включення насосу 1,4 бар, а вимикання на 2,8 бар. Коли тиск гідроакумулятора падає нижче 1,4 бар, контакти реле замикаються, і насос починає качати воду в гідробак. (Налаштувати реле тиску Italtechnica PM/5-3W ви можете на значення, необхідні для вашої системи водопостачання).
- Коли тиск збільшився до верхнього краю 2,8 бари, спрацьовує пружинний клапан і розмикає контакти реле. Подача води припиняється.
- Коли виникає розбір води, гідроакумулятор починає спустошуватись, тиск падає, і коли стається межа нижнього порогу в 1,4 бар контакти реле знову замикаються і насос відновлює свою роботу.
Діаграма параметрів тиску Italtechnica PM/5-3W:
Характеристики реле тиску Italtechnica PM/5-3W:
- Номінальна напруга: 250 В, 50 Гц
- Номінальний струм: 16 (10) А
- Макс. потужність насосу: 2,2 кВт
- Діапазон тиску: 1 — 5 бар
- Заводські параметри: 1.4 — 2.8 бар
- Мінімальна різниця між тиском увімкнення / вимкнення: 0.6 бар
- Максимальна різниця між тиском увімкнення / вимкнення: 2.3 бар
- Максимальна температура рідини: +55 °C
- З’ єднання: 1″ ЗР х 1″ ВР х 1″ ВР
- Габарити: 117 х 155 х 117 мм
Основні | |
---|---|
Виробник | Italtecnica |
Максимальна робоча температура | 55 град. |
Гарантійний термін | 12 міс |
Країна виробник | Італія |
Напруга мережі | 220~240 В |
Мінімальний робочий тиск | 1 бар |
Максимальний робочий тиск | 5 бар |
Максимальна сила струму | 16 А |
Місце встановлення | Подаючий трубопровід |
Тип приєднання | Різьбове |
Робоче середовище | Вода |
Габаритні і приєднувальні розміри | |
Висота | 117 мм |
Ширина | 155 мм |
Довжина | 117 мм |
Приєднувальний діаметр | 25 мм |
- Ціна: 473 ₴
- Спосіб упаковки: Коробка. Комплектація: реле тиску Italtechnica PM/5-3W, інструкція.
Інтернет-магазин. Все для поливу та саду. Продаж товарів для дому. Замовити у Києві з доставкою по Україні. Капельний полив, системи автополиву газону, мікрополив, туманоутворення теплиць, купити шланги «Туман», Садові шланги та пістолети, зрошувачі для поливу полів, труби для поливу, насоси та автоматика, кабельна продукція, інструменти для саду. Каталог товарів
Проектування систем поливу газону, систем крапельного поливу. Замовити проект системи поливу. Замовити автополив, Київ. Ремонт та обслуговування систем поливу в Києві та Київській області. Продаж обладнання. Кваліфікована допомога у монтажі систем поливу, постачання комплектуючих оптом та в роздріб. Системи автополиву Hunter, RainBird
СпецПоливСервіс — cистеми автоматичного поливу Hunter. м, Київ, Україна
+380 (97) 082-26-08
s.poliv.service@gmail.com +380970822608 +380970822608 +380970822608
Графік роботи
Наскільки вам зручно на сайті?
Розповісти
СпецПоливСервіс — cистеми автоматичного поливу Hunter. | Поскаржитися на контент | Політика конфіденційності
Реле давления Italtecnica РМ5/3W
Реле давления Italtecnica РМ5 разработано для автоматического управления включением и выключением однофазных водяных насосов с мощностью до 1,5 кВт. Уникальность этого устройства заключается в его функциональности и удобстве использования.
Важной особенностью реле давления является встроенный манометр, который обеспечивает контроль давления в системе водоснабжения. Это позволяет оперативно реагировать на изменения давления и поддерживать его на оптимальном уровне.
Кроме того, реле давления оснащено трехвыводным штуцером, который облегчает соединение устройства с насосом и гидроаккумулятором. Благодаря этой особенности, установка и подключение реле давления становятся простыми и быстрыми процессами.
Таким образом, реле давления Italtecnica РМ5 представляет собой уникальное устройство, которое сочетает в себе высокую функциональность, надежность и удобство использования. Оно идеально подходит для автоматического управления водяными насосами и обеспечения оптимального давления в системе водоснабжения.
Описание и принцип действия
- реле давления
- манометр
- присоединительные резьбовые патрубки
- кабельные вводы
- винт крышки реле
Принцип работы
Устройство Italtecnica РМ5 — двухконтактное реле коммутации электрических цепей, работает по давлению воды. При давлении ниже Рмин контакты замкнуты, что позволяет насосу работать. При достижении давления Рмакс контакты размыкаются, насос отключается.
Меры безопасности
Важно соблюдать следующие инструкции при монтаже и использовании устройства Italtecnica РМ5:
- Монтаж и электроподключение должны быть выполнены квалифицированным специалистом в соответствии с правилами технической эксплуатации электроустановок потребителей (ПТЭ) и правилами техники безопасности при эксплуатации электроустановок потребителей (ПТБ).
- Перед началом работ необходимо отключить устройство от электросети и открыть краны для сброса давления в системе.
- Необходимо обеспечить заземление устройства. Эксплуатация без заземления запрещена, так как это может представлять опасность для безопасности и нормального функционирования системы.
- Не допускается эксплуатация реле снятой верхней крышкой. Крышка служит для защиты устройства и предотвращения попадания влаги или посторонних предметов внутрь.
- Важно избегать попадания воды на электрические контакты реле давления. Это может вызвать короткое замыкание или повреждение устройства. Следует соблюдать предосторожность при установке и эксплуатации.
- Разборка и ремонт устройства должны производиться только специалистами сервисной службы. Это гарантирует правильную обработку и восстановление устройства, а также безопасность при проведении работ.
Соблюдение этих рекомендаций поможет обеспечить безопасность и надлежащую работу устройства Italtecnica РМ5.
Монтаж и ввод в эксплуатацию
Для обеспечения правильной работы устройства РМ5/3W в системе водоснабжения необходимо выполнить следующие рекомендации:
- Установите гидроаккумулятор в системе водоснабжения. Гидроаккумулятор предназначен для поддержания стабильного давления в системе и сглаживания пульсаций, вызванных работой насоса.
- Реле давления следует устанавливать на выходной магистрали насоса, чтобы контролировать и регулировать давление в системе. При правильной установке реле будет отвечать за автоматическое включение и отключение насоса в зависимости от установленных значений давления.
- Важно обеспечить герметичность всех соединений. При монтаже устройства убедитесь, что все соединения плотно закреплены и не имеют протечек. Используйте правильные инструменты и не прилагайте чрезмерных усилий, чтобы избежать повреждения резьбы на пластиковых присоединительных патрубках.
- Для уплотнения соединений можно использовать тефлоновую ленту. Это позволит обеспечить надежную герметизацию и предотвратить возможные утечки.
Пример возможного варианта установки
Подключение
Для правильного подключения и запуска устройства Italtecnica РМ5/3W и насоса в системе водоснабжения, следуйте приведенной ниже инструкции:
- Отверните пластиковый винт (5), чтобы снять крышку реле давления.
- Подключите устройство к электрической сети трехжильным кабелем с сечением 1,5 мм2 в соответствии с предоставленной схемой подключения.
- Поставьте защитную крышку реле на свое место и надежно закрепите ее.
- Подготовьте насос к запуску, следуя инструкции по эксплуатации, предоставленной производителем насоса.
- Откройте водоразборные краны, чтобы обеспечить прохождение воды через систему.
- Включите насос в работу.
- После запуска насоса, в системе может находиться воздух. Дайте насосу время для удаления воздуха из системы. Во время этого процесса насос будет работать, пока давление в системе не достигнет предустановленной величины Рмакс.
- По достижении заданного давления Рмакс, реле давления возьмет на себя управление работой насоса. Оно будет автоматически включать и отключать насос в зависимости от давления в системе.
Следуйте этим инструкциям для правильного подключения и запуска устройства Italtecnica РМ5/3W и насоса в системе водоснабжения. Убедитесь, что все соединения герметичны, а процесс запуска и работа насоса соответствуют инструкциям, предоставленным производителем насоса.
Схема подключения
Регулировка реле давления
Для настройки устройства Italtecnica РМ5/3W и достижения желаемых значений давления включения и выключения насоса, следуйте указанным ниже шагам:
- Отверните пластиковый винт (5), чтобы снять верхнюю крышку реле давления.
- Полностью заверните винт дифференциала Р (1) с помощью малой пружины.
- Вращая центральный винт Р (2) с помощью большой пружины, установите желаемое значение давления для включения насоса. При вращении винта вправо давление для включения будет увеличиваться, а влево — уменьшаться.
- Постепенно откручивайте винт дифференциала Р, чтобы установить желаемое значение давления для выключения насоса. При вращении винта вправо давление для выключения будет увеличиваться, а влево — уменьшаться.
Техническое обслуживание
Устройство РМ5 разработано с целью обеспечить надежную работу и минимизировать необходимость в техническом обслуживании. Однако, для обеспечения длительной и безотказной эксплуатации, рекомендуется соблюдать следующие требования:
- Следуйте всем указаниям и требованиям, приведенным в настоящем Руководстве пользователя устройства. Это включает в себя инструкции по установке, подключению, эксплуатации и обслуживанию устройства.
- Важно избегать замерзания воды в устройстве. В зимний период или при длительном простое системы необходимо отключить электропитание, полностью освободить устройство от воды и поместить его на хранение. Это предотвратит повреждение устройства вследствие замерзания воды.
- Храните устройство в сухом и отапливаемом помещении, избегая прямого попадания солнечных лучей. Рекомендуемая температура хранения составляет от +1 до +40 °C. Это поможет сохранить устройство в хорошем состоянии и защитить его от воздействия неблагоприятных условий.
- Регулярно проверяйте работу устройства и следите за его надлежащей эксплуатацией. Обратитесь к руководству пользователя для получения информации о проверках и рекомендуемых интервалах обслуживания.
Скачать руководство по эксплуатации.
- 09.07.2023
Реле давления и датчики сухого хода






- По умолчанию
- По наименованию
- Сначала дешевле
- Сначала дороже
- По наличию
Реле давления со встроенным манометром PM/5-3W
- Описание
- Технические характеристики
Сертификат соответствия UNIPUMP PM 5-3W
Инструкция UNIPUMP PM 5-3W
Реле давления со встроенным манометром UNIPUMP PM/5-3W — оригинальное устройство, соединяющее реле давления РМ/5, манометр и трёхвыводной штуцер.
Устройство облегчает процесс монтажа автоматических насосных станций водоснабжения.
Комплект поставки
- Устройство PM/5-3W — 1 шт.
- Руководство по эксплуатации — 1 шт.
- Упаковка — 1 шт.
Показать больше
- Напряжение сети — 230 В, 50 Гц.
- Максимальная мощность — 1500 Вт.
- Максимальный коммутируемый ток — 12A.
- Максимальное рабочее давление — 5 бар.
- Диапазон регулирования давления включения — 1 — 2.5 бар.
- Диапазон регулирования давления выключения — 1.8 — 4.5 бар.
- Гидравлическое соединение – 1” нр х 1” вр х 1” вр.
Показать больше
Много в наличии
Много в наличии Москва
Много в наличии Санкт-Петербург
Много в наличии Краснодар
С Вами свяжется менеджер
Прямо сейчас к резерву доступно 13761 шт. этого товара. Вы указали большее количество, наши менеджеры получат информацию о вашей потребности вместе с заказом и свяжутся с вами.
Будьте в курсе наших акций и новостей
Откройте для себя инновационное решение для контроля эффективности работы вашей насосной системы с помощью нового реле давления. Специально разработанное для контроля уровня давления в трехфазной электронной системе, это революционное устройство обеспечивает оптимальную работу путем автоматического включения и выключения насоса, когда значения давления достигают критических уровней. Благодаря этой функции периодического отключения вы можете значительно продлить срок службы вашего насоса и сэкономить на ненужном ремонте.
Оптимизируйте свою насосную систему с помощью современного реле давления! Увеличьте срок службы вашего трехфазного насоса с помощью нашего реле давления. Не позволяйте высоким уровням давления повредить вашу насосную систему! Представляем реле давления — инновационное решение, предназначенное для эффективного управления вашей трехфазной насосной системой. С помощью этого современного устройства вы сможете обеспечить безопасную работу и продлить срок службы вашего насоса.
Интеллектуальный контроль давления для оптимальной работы.
Наше реле давления было специально создано для контроля значений давления в вашей насосной системе. При обнаружении критических уровней давления реле автоматически включает или выключает электронику, предотвращая повреждения и снижая затраты на техническое обслуживание.
Экономьте деньги на ненужных ремонтах.
Используя наше реле давления, вы сможете предотвратить дорогостоящие поломки в вашей насосной системе. Периодическое отключение насоса в периоды экстремального давления помогает продлить срок службы насоса и избежать ненужных затрат на ремонт. Вы не только защитите свои инвестиции, но и оптимизируете эффективность своей системы.
Не рискуйте целостностью вашей трехфазной электроники — приобретите наше реле давления сейчас и наслаждайтесь надежной и эффективной работой в течение многих лет!
Наш менеджер свяжется с вами в указанное время.
