Как сделать батарею из подручных средств своими руками

Как сделать батарею из подручных средств своими руками

Проблема получения электроэнергии станет одной из самых насущных в случае глобальных катаклизм. Электростанции действовать не будут, портативный генератор найти будет большой проблемой, а заводские батарейки быстро выйдут из строя. Один из самых простых способов мы вам и покажем.

И так, для того, что бы собрать батарею вам потребуется:

• 3 резервуара. Это могут быть стеклянные банки, стаканы, или ещё что-то. Не стоит брать металлические тары, так как это приведёт к дополнительному окислению. В идеале подойдёт пластиковые, закрывающиеся контейнеры одного размера.
• 4 медных одножильных провода сечением 2,5 мм. Можно и больше.
• алюминиевая фольга.
• изолента.
• вода.
• соль.

Начнём с того, что зачистим концы проводов от изоляции. Достаточно примерно по сантиметру с каждого конца. Теперь берём три провода и у каждого из них обматываем по одному концу фольгой. Плотно прижимаем её, что бы она не соскальзывала.

Ставим рядом три резервуара и соединяем их нашими проводами, как это показано на схеме. Как видите ничего сложного. Провода крепим изолентой, что бы они не соскальзывали. Теперь резервуары остаётся заполнить солёной водой. Концентрацию соли можно выбирать случайно, но вообще идеальным является тот раствор, в котором плавает разрезанная пополам сырая картошка.

К концам провода, которые остались за пределами резервуаров, присоединяем лампочку. Идеальной будет светодиодная лампа, которая не потребляет много энергии, но выдаёт в достаточном количестве светоотдачу. На этом все.

Увеличив число резервуаров, их объём, а так же сечение провода вы можете в достаточном количестве выделить энергии, что бы зарядить телефон, ноутбук, либо у вас может выйти неплохая подсветка светодиодная, которая обеспечит вас светом на всю ночь.

Если подойти к сборке творчески, можно создать весьма удобную переносную конструкцию, которая, к примеру, будет питать лампу даже в пути. Для заправки аккумулятора отлично подходит и морская вода.

Данный метод применялся во время 2-й мировой войны советскими радистами для подзарядок раций. В современном мире его так же применяют многие спецслужбы.

Как легко сделать батарейку

Батарейка является химическим источником электрического напряжения. Все имеющиеся в продаже элементы питания имеют похожие принципы действия. Положительный вывод изделия изготавливается из марганца или лития, отрицательный — из цинка или алюминия. Собрать батарейку своими руками можно из простых материалов.

Самодельная батарейка из подручных средств

Изготовить элемент питания можно из материалов, свойства которых похожи на характеристики используемых в промышленных условиях веществ.

Из лимона

В роли электролита выступает кислота, содержащаяся в соке фрукта. Электроды делают из тонкой проволоки, гвоздей или игл. Железный элемент является анодом, медный — катодом. Лимон разрезают пополам и помещают в небольшую емкость (банку или стакан). Провода соединяют с электродами, зачищенные концы вводят в мякоть фрукта на расстоянии 1 см друг от друга.

С помощью мультиметра измеряют напряжение, подаваемое самодельным гальваническим элементом. Если оно недостаточно высокое, несколько лимонных батарей соединяют последовательно.

Банка с электролитом

Используя этот метод, можно собрать устройство, напоминающее первый в мире аккумулятор. Электроды изготавливают из меди и алюминия. Элементы должны иметь большую площадь. Алюминиевый электрод соединяют с проводом с помощью зажима или болта, медный — припаивают. Детали погружают в банку на небольшом расстоянии друг от друга. Для фиксации применяют крышку с отверстиями. В качестве электролита используют такие составы:

1. Нашатырь. Вещество смешивается с водой в соотношении 1:2. Использовать нашатырный спирт в качестве электролита нельзя. Подходящее вещество (хлористый аммоний) имеет вид белого порошка без запаха. Его используют в качестве удобрения или флюса для пайки.
2. Раствор серной кислоты. Вещество смешивают с водой в соотношении 1:5. Нельзя наливать кислоту первой. В таком случае добавляемая вода закипает, брызги попадают на кожу и одежду человека.

Сейчас читают: Все о батарейках 2CR5

Раствор наливают в стеклянную емкость так, чтобы расстояние до краев банки составляло не менее 2 мм. С помощью мультиметра замеряют сопротивление и вычисляют нужное количество батарей. Принцип действия самодельного элемента сходен с таковым у солевого источника питания.

Медные монеты

Электроды изготавливают из алюминия и меди, в качестве электролита используют уксусную кислоту 9%. Монеты очищают от загрязнений, выдерживая в уксусе. Из картона и фольги вырезают кружки. Картонные изделия вымачивают в растворе уксусной кислоты, они должны впитать электролит. Из кружков и монет выкладывают столбик.

Первой кладется картонная деталь, второй — из фольги, третьей — монета. К крайним элементам заранее подсоединяют провода. Вместо пайки кабели можно прижать к металлическим деталям и заклеить скотчем. При эксплуатации батарейки монета становится непригодной. Не стоит изготавливать источники питания из ценных изделий.

Батарейка в пивной банке

Отрицательным выводом является корпус алюминиевой емкости, положительным — графитовый стержень. Также потребуются угольная пыль, пенопласт, вода, парафиновые свечи и соль. Верх банки снимают, из пенопласта вырезают кружок, который вставляют в емкость. Заранее проделывают отверстие для стержня. Последний устанавливают в центральной части банки. Оставшееся пространство заполняют угольной пылью. Материал пропитывают водным раствором соли (3 ст. л. продукта на 0,5 л воды). Края банки заливают парафином.

Картошка, соль и зубная паста

Батарейка из картошки предназначена для разового использования. Ее применяют для получения искры путем замыкания проводов. Для изготовления элемента потребуется крупная картофелина, изолированные медные кабели, соль, деревянные палочки и зубная паста. Сборку выполняют так:

1. Картофель разрезают на 2 равные части. В одной половине формируют выемку, куда добавляют соль и пасту.
2. Ингредиенты перемешивают до однородной консистенции. Электролит должен заполнить углубление.
3. В другой половине картофелины проделывают 2 отверстия на расстоянии 1-2 см. Они должны совпасть с заполненным углублением.
4. В отверстия вводят зачищенные концы проводов, половинки совмещают. Провода должны погрузиться в состав.
5. Части картофеля закрепляют зубочистками. Через несколько минут кабели замыкают, высекая искру для разведения огня.

Пошаговая инструкция по изготовлению батарейки

Элементы питания цилиндрической формы высотой 50 мм легко изготавливаются в домашних условиях.

Необходимые материалы и инструменты

Перед началом опыта подготавливают такие материалы и инструменты:

• гофрированный картон;
• плоские шайбы из меди диаметром 1 см — 12 шт.;
• плоские шайбы из цинка диаметром 1 см — 15 шт.;
• очищенная вода;
• термоусадочная трубка;
• уксусная кислота 70%;
• поваренная соль;
• паяльник;
• емкости для приготовления растворов;
• мультиметр;
• наждачная бумага.

Зачистка шайб

В основе самодельного элемента питания лежит 11 медно-цинковых шайб, выдающих напряжение в 0,15 В. Детали должны участвовать в химических реакциях, поэтому их очищают наждачной бумагой. В результате получают ровную блестящую поверхность.

Подготовка электролита

Металлы создают электрический ток, однако для его проведения нужна среда. Электролит изготавливают из 120 мл воды, 4 ст. л. соли и 30 мл уксусной кислоты. Ингредиенты перемешивают и настаивают в течение часа.

Работа с картоном

Для формирования нужного расстояния между шайбами выкладывают кружки, вырезанные из гофрокартона. После нарезания материал пропитывают подготовленным на прошлом этапе раствором.

Растягивание трубки

Перед размещением медно-цинковых шайб трубке придают нужный диаметр. С помощью иглогубцев изделие растягивают на 10% от изначального размера.

Тестирование устройства

На медную шайбу накладывают пропитанный электролитом картон. Мультиметр переводят в режим постоянного напряжения. Черный провод подсоединяют к медной детали, красный — к цинковой. На экране прибора должно появиться значение 0,05-0,15 В. Этого достаточно для создании элемента питания из 11 токопроводящих компонентов.

Итоговая сборка батарейки

Элементы укладывают с соблюдением последовательности: медь — цинк — кусок картона. Каждую деталь выставляют перпендикулярно оси трубки. Для удобства шайбы вдавливают тонким стержнем. Установив последнюю деталь, самодельную батарейку сравнивают с заводской. При необходимости вводят дополнительную шайбу из цинка. Трубку прогревают, создавая подобие батарейки. Излишки удаляют.

Монтаж контактов

Прогретым паяльником приваривают к концам полученной конструкции точки из припоя. При установке в гнездо напаянные детали должны касаться контактов держателя батареи.

Как вам статья?

Самодельные домашние батареи на 30-100 кВтч делают из аккумуляторов выброшенных ноутбуков

В мае 2015 года Илон Маск представил красивые домашние блоки Powerwall, чтобы хранить энергию от солнечных батарей с крыши — и снабжать бесплатным электричеством весь дом днём и ночью. Даже при отсутствии солнечных батарей такое резервное питание для дома особенно ценно, если в квартале отключили электричество. Компьютер и вся техника продолжат спокойно работать.

Вторая версия Powerwall хранит до 13,5 кВтч, чего должно хватить на несколько часов (стандартная мощность 5 кВт, а в пике 7 кВт). Проблема лишь в том, что оригинальная версия от Tesla стоит аж $5500 (плюс $700 за сопутствующее оборудование, итого $6200, плюс работы по установке стоят от $800 до $2000) — очень дорого. DIY-мейкеры решили эту проблему с помощью бэушных батареек, которые лежат бесплатно в выброшенных ноутбуках.

Своими руками можно собрать блок с лучшими характеристиками, чем у Tesla (например, на 30-100 кВтч) — и намного дешевле.

Энтузиасты DIY-сборки делятся опытом на специализированных форумах DIY Powerwalls, в группе на Facebook и на YouTube. Специальный раздел на форумах посвящён безопасности — это важный аспект, когда собираешь такую мощную штуку, которая может ещё и загореться на улице (их обычно устанавливают за пределами дома, чтобы не нарушать закон и из безопасности).

Для мейкеров сборка и подключение такого блока питания — не только интересное занятие и экономия денег, но ещё и возможность разобраться, как работает электрика в доме.

Практически все энтузиасты в комментарии Motherboard отметили, что их собственные системы получаются гораздо большей ёмкости, чем у Tesla. Вероятно, компания пожертвовала ёмкостью ради красивого тонкого дизайна блока питания и ради большей эффективности охлаждения и безопасности. Один из французских мейкеров с форума под ником Glubux собрал блок на 28 кВтч. Он говорит, что этого хватает для всего дома, и пришлось даже купить электрическую духовку и индукционную плиту, чтобы куда-то расходовать излишки энергии.

Австралийский мейкер Питер Мэтьюс собрал блок на 40 кВтч, который питается от 40 солнечных панелей на крыше, благо в Австралии нет недостатка солнечных дней.

Самый большой самодельный блок, который удалось найти Motherboard, собран из 22 500 ячеек от ноутбуков и имеет ёмкость более 100 кВтч. От такого блока маленький дом может работать несколько месяцев — например, всю зиму — даже если солнечные панели полностью вышли из строя или неактивны.

А калифорнийский блогер Джеху Гарсия намерен собрать из батареек ноутбука систему на 1 мегаватт, крупнейшую подобную систему частного хранения энергии в США.

Большинство энтузиастов использует при сборке литий-ионные аккумуляторы модели 18650. Они обычно упакованы в цветные пластиковые корпуса и устанавливаются в ноутбуки и другую электронику. Новые аккумуляторы 18650 стоят около $5 за штуку, так что система выйдет немногим дешевле модели от Tesla. Поэтому сборщики обычно скупают бэушные аккумуляторы и вынимают аккумуляторы из выкинутых сломанных ноутбуков. К сожалению, многие люди просто выкидывают аккумуляторы вместе со сломанным ноутбуком, хотя они ещё вполне рабочие. По словам директора крупнейшей в США компании по переработке батарей Call2Recycle, около 95% аккумуляторов не используются повторно, а заканчивают свой путь на свалке, хотя почти все типы батарей могут быть использованы повторно в том или ином виде.

Найти достаточное количество выброшенной техники не так просто, а в последнее время стало ещё труднее, потому что многие люди начали собирать из них собственные энергетические системы вроде Powerwall, а производители ноутбуков вообще не поощряют повторное использование их аккумуляторов в самодельной технике не их фирмы.

После находки батарей их тестируют, затем «обновляют» через cycling с полным разрядом. Потом батареи объединяет в «упаковки». Такие коробки для сотни батарей можно купить на рынке или собрать самостоятельно. Наверх прикрепляют электропроводящие медные «шины» (busbars), а к ним припаивают контакты батарей.

Вся структура прикрепляются к инвертору и монтируется в стойке, которая устанавливается обычно на улице. Можно установить там систему мониторинга для контроля температуры с автоматическим отключением банков энергии, которые слишком сильно разогрелись.

Сейчас уже сформировалось целое сообщество мейкеров со всего мира, которые конструируют такие «аккумуляторные домашние фермы» из старых батарей ноутбуков, чтобы хранить электричество от солнечных батарей. Сообщество объединяет энтузиастов со всего мира, они делятся опытом и советами по безопасности, инженерным системам, совместимости разных типов батарей и т. д. Успех и безопасность Powerwall доказала, что это действительно безопасные системы, пригодные для постоянного долговременного использования (у Powerwall гарантия 10 лет).

• Powerwall
• старые аккумуляторы
• 18650

• Энергия и элементы питания
• Ноутбуки
• DIY или Сделай сам

Как сделать батарейку из монет. Простой способ

В мире существует множество источников бесплатной электроэнергии. Однако большинство из этих источников доступны далеко не всем. Сегодня мы расскажем о простом способе получить электричество из обычных монет и подручных материалов, которые найдутся в каждом доме.

Для того чтобы собрать батарейку, нам понадобится:

• Десять медных монет (можно больше)
• Алюминиевая пищевая фольга
• Картон
• Скотч
• Ножницы
• Уксус
• Соль
• Два отрезка провода
• Светодиод для проверки батареи

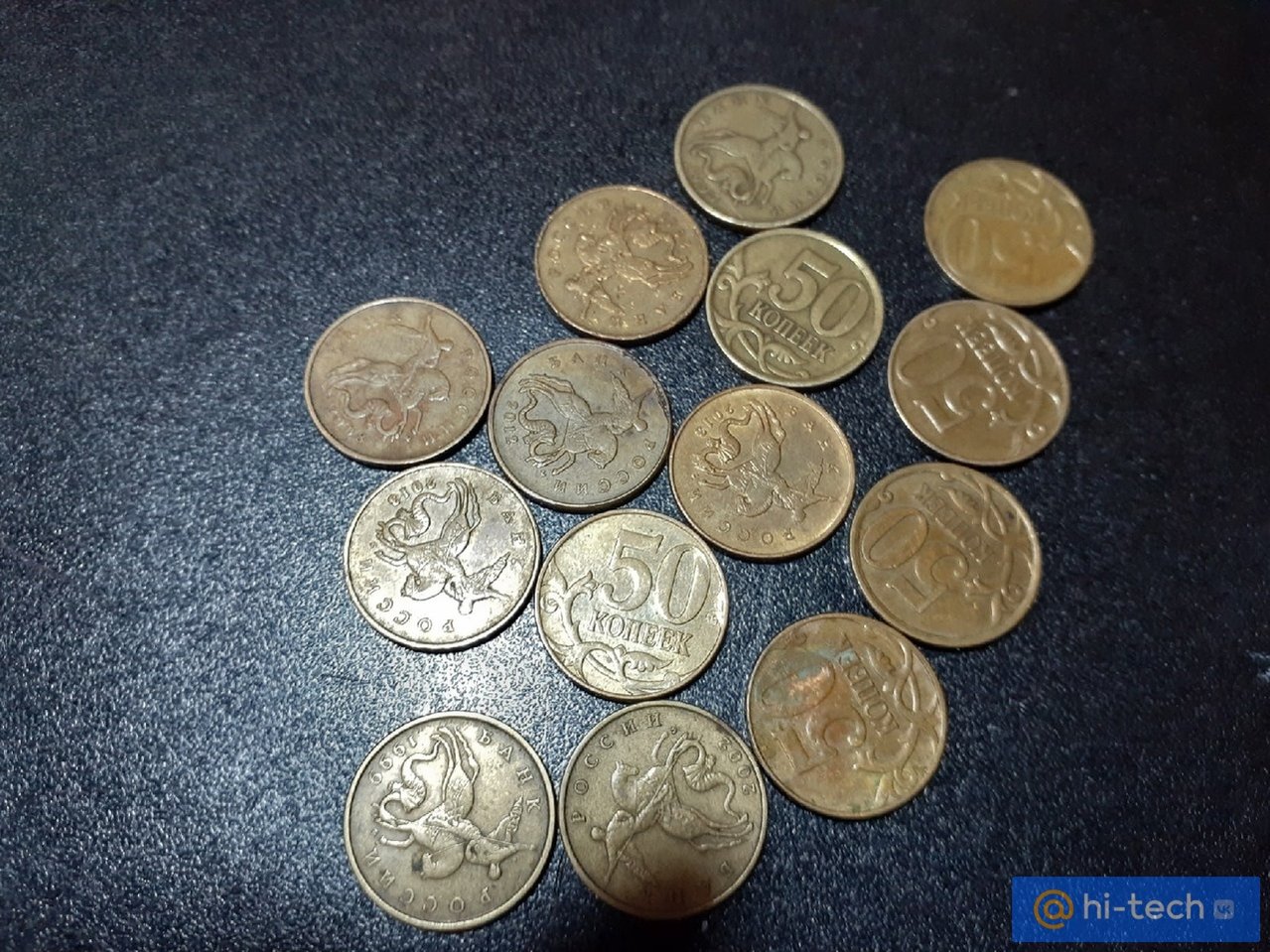

Монеты для нашего эксперимента должны быть медными или, как минимум, должны содержать большой процент меди. Для этого подойдут медно-никелевые монеты номиналом 1, 2 и 5 рублей образцов до 2008 года включительно, а также латунные монеты номиналом 50 копеек образца до 2006 года (латунь на 80% состоит из меди).

Монеты более поздних образцов изготавливаются из стали с никелевым или латунным гальванопокрытием, поэтому для нашего эксперимента они не подходят.

Быстрый способ отделить стальные монеты от медных — использовать магнит. Медные монеты не притягиваются магнитом, поэтому вы легко сможете их отсеять. Для батареи понадобится не менее 10 таких одинаковых монет. Больше — лучше, меньше — уже не желательно, так как напряжения батареи может оказаться недостаточно для наглядности эксперимента.

Подготовка элементов

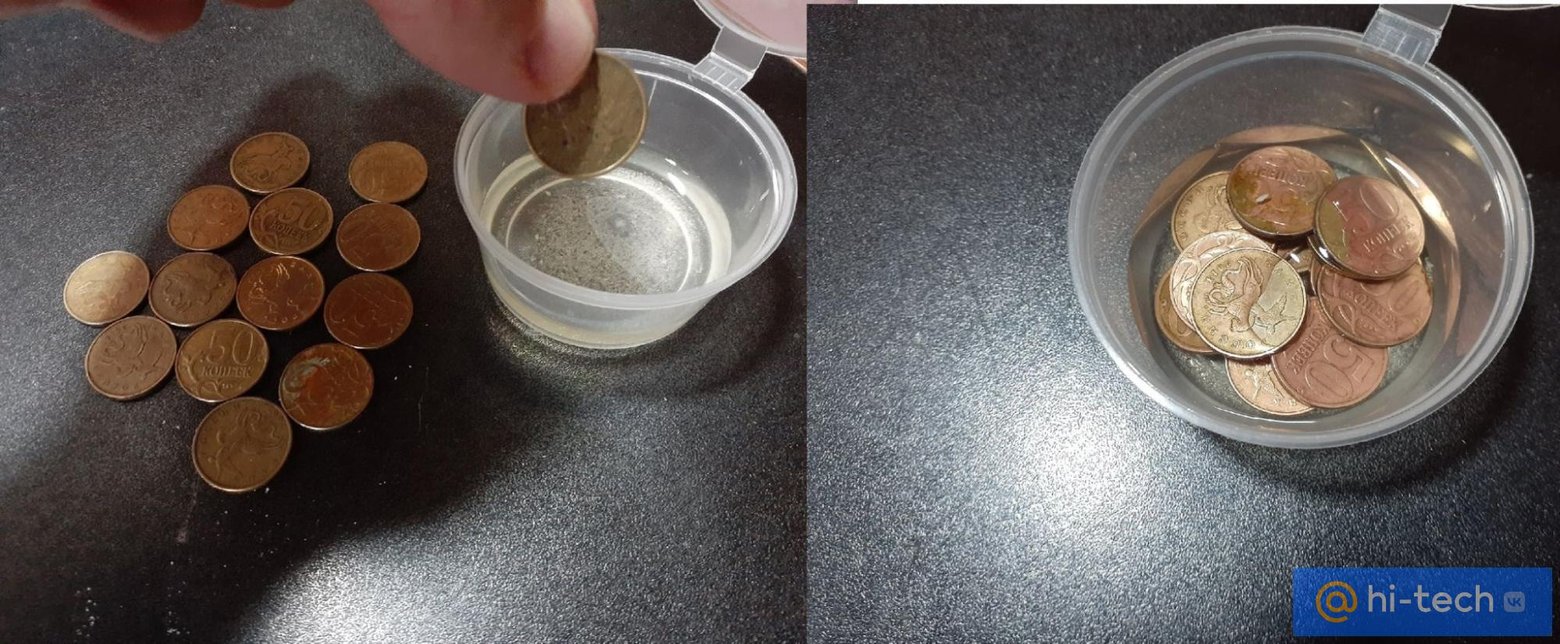

Если монеты уже слегка потускнели, то первым делом их необходимо очистить. Поместите их в небольшую емкость, залейте уксусом и добавьте немного соли. Хорошенько все перемешайте и оставьте в таком виде на несколько минут.

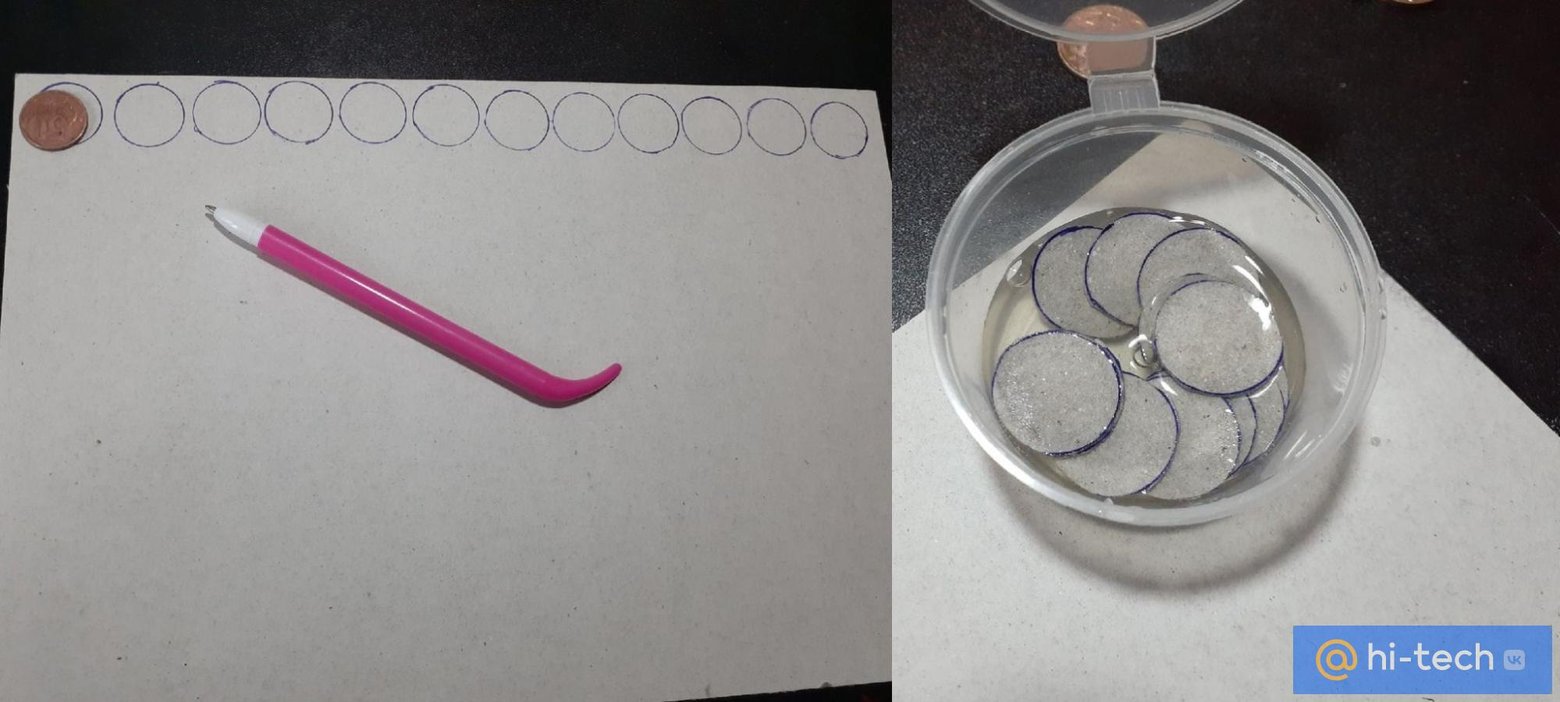

А мы пока займемся другой частью нашей батареи. Очертите карандашом на картоне силуэты монет по их количеству в батарее, а затем вырежьте их из картона. В нашей батарее кружки, вырезанные из картона, будут выступать в качестве электролита, поэтому их необходимо смочить в уксусе или водно-солевом растворе.

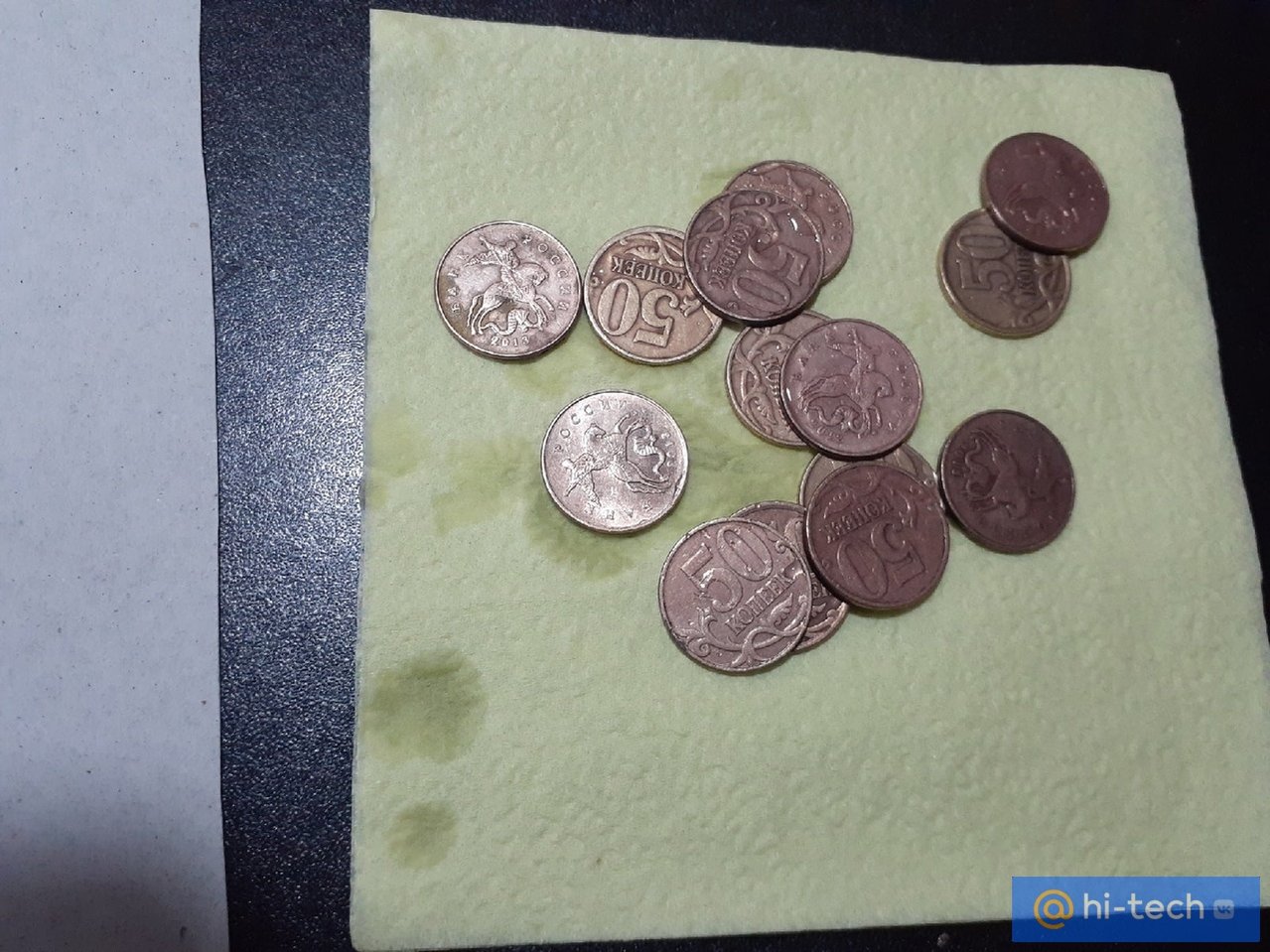

Оставляем картон отмокать и возвращаемся к нашим монеткам. За это время реакция сделала свое дело, и наши монетки очистились от налета и грязи. Теперь высушим их с помощью бумажной салфетки.

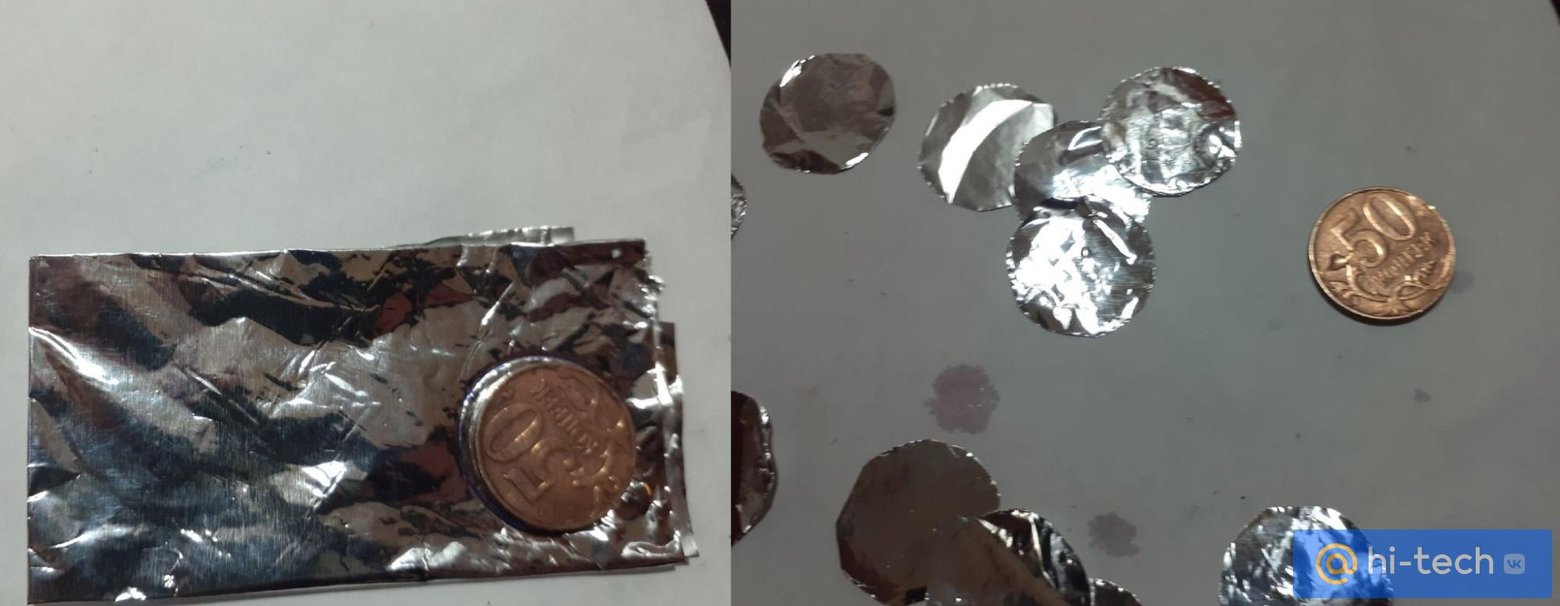

Следующим этапом вырезаем точно такие же кружки из пищевой фольги.

Сборка батареи

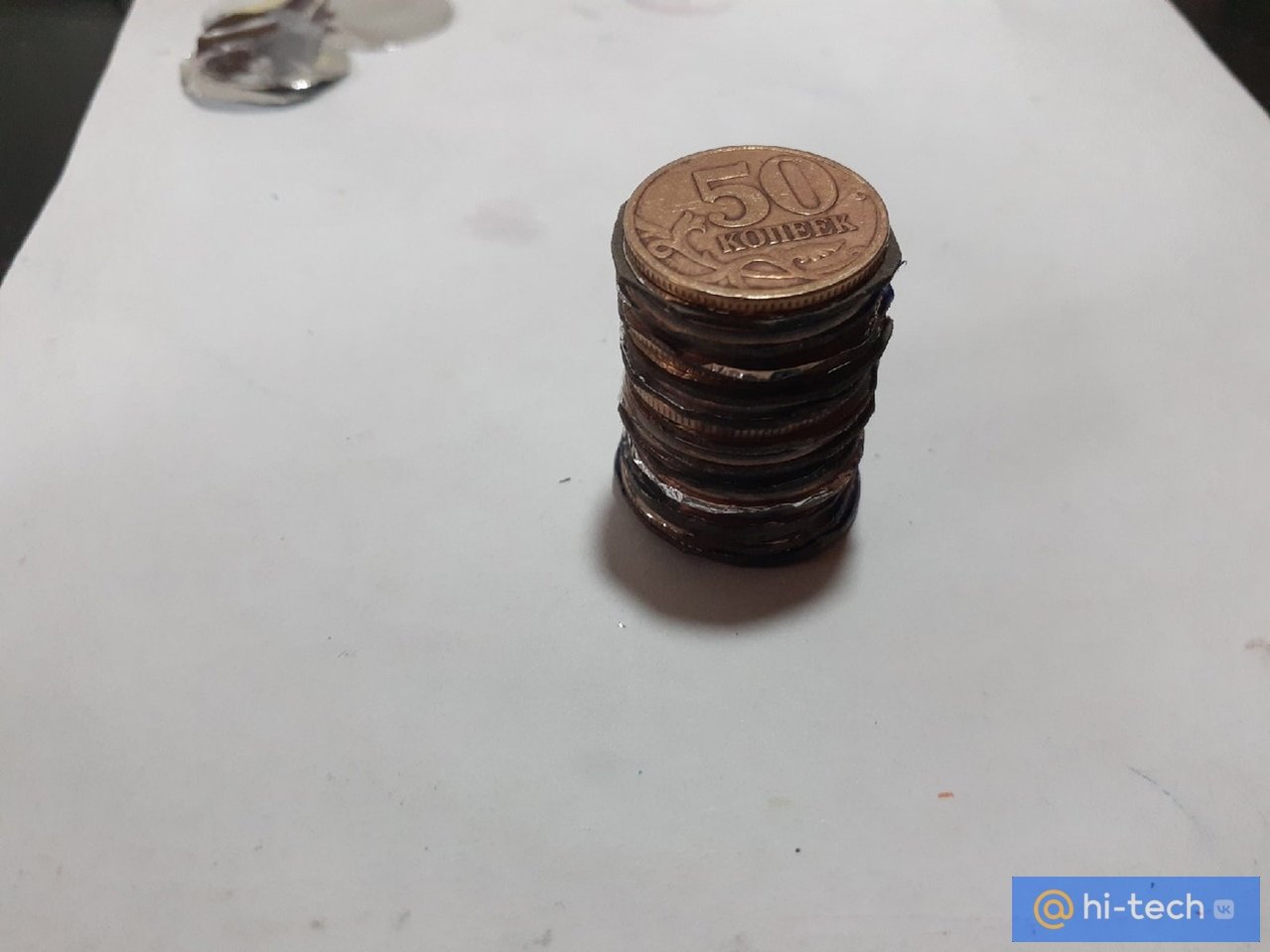

Приступаем к сборке нашей батарейки. Чтобы батарея работала, при сборке необходимо соблюдать правильную очередность элементов. Первым слоем будет монетка, сверху кладем кружок из картона, затем кружок из фольги. Каждый такой «бутерброд» из трех элементов является по сути простейшей гальванической парой.

Электролит (картон, пропитанный уксусом или солевым раствором), помещенный между фольгой и медью, создает разницу потенциалов и способен выдавать до 0,5 В. Чем больше слоев, тем больше выходное напряжение. При сборке будьте аккуратны и не допускайте, чтобы края фольги задевали другие слои.

Подключение проводки и проверка батареи

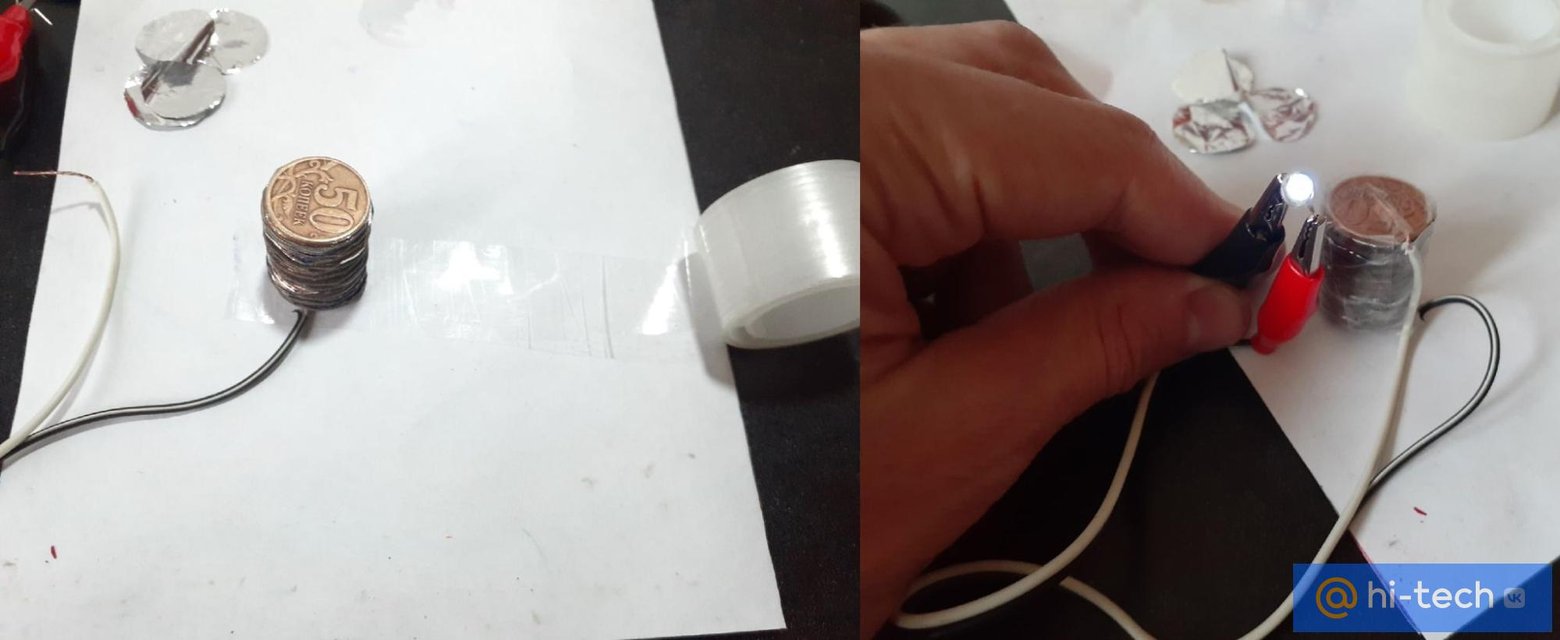

Теперь проверяем нашу батарейку с помощью проводов и светодиода. Понадобится любой сдвоенный провод с оголенными концами. Концы одной из сторон проводов подключаем к верхней и нижней части нашей батарейки. Оставшиеся концы проводов подключаем к светодиоду. Для удобства можно использовать зажимы «крокодильчики» При правильном подключении светодиод должен светиться.

После того как мы убедились, что наша батарея работает, можно приступать к изготовлению ее «корпуса». Для этих целей сгодится кусок обычного прозрачного скотча. Главное надежно зафиксировать провода, чтобы они держались в местах контактов, а наша «пирамидка» не разваливалась. После этого еще раз на всякий случай проверим ее работоспособность с помощью светодиода.

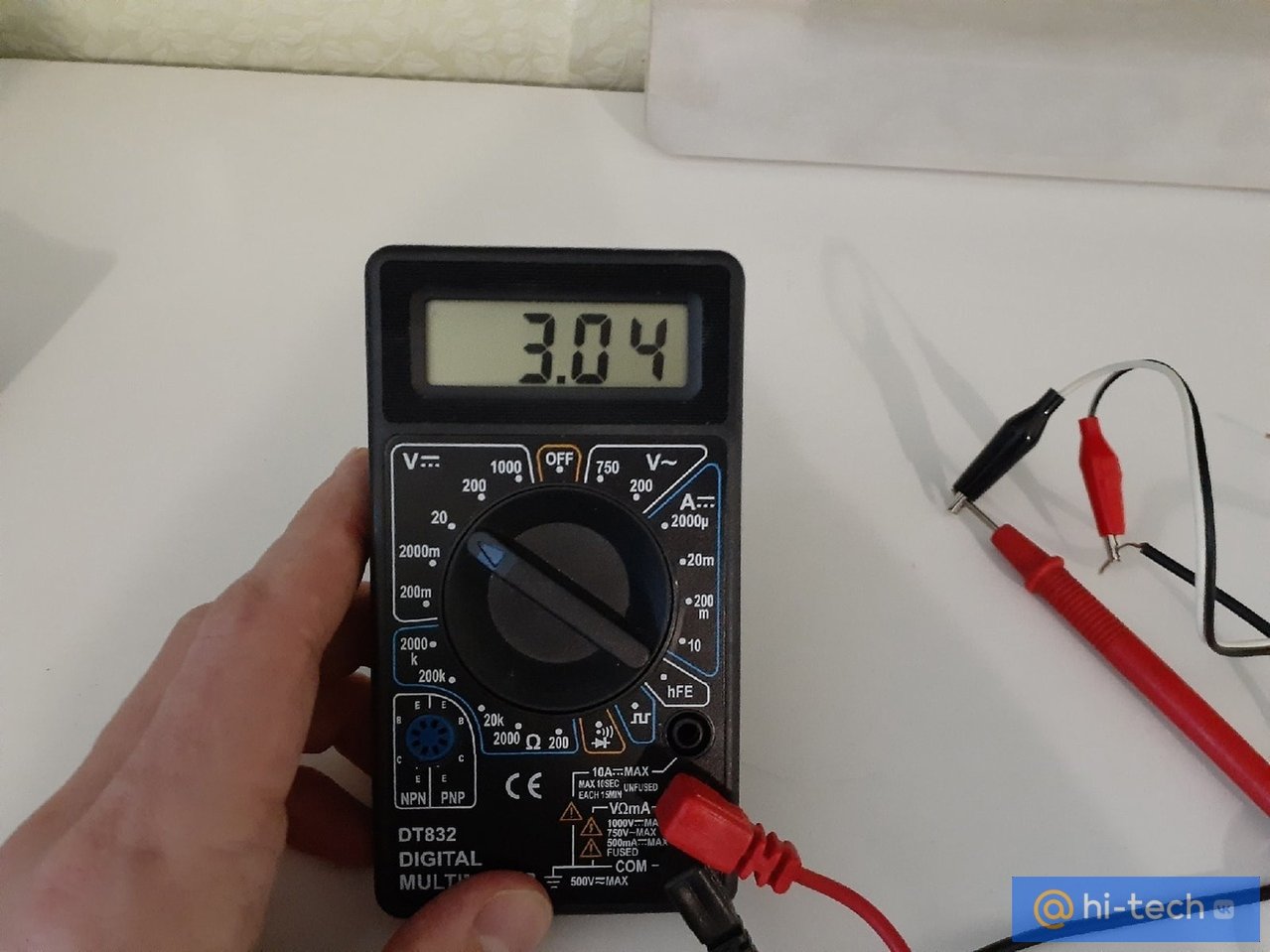

При правильной сборке и надежном подключении контактов такая батарея способна выдавать порядка 3−4 В, что вполне подходит для каких-нибудь маломощных бытовых приборов. В этом мы убедились при подключении батареи к мультиметру.

В качестве эксперимента мы протестировали нашу импровизированную батарею на пульте ДУ от телевизора и оказалось, что ее мощности действительно хватает для переключения каналов.

Заключение

Вот таким нехитрым способом мы получили электричество из обычных монет. Этот простой опыт показывает, что электрическая энергия окружает нас повсюду. Нужно лишь приложить немного усилий, чтобы направить ее в правильное русло. Покажите этот эксперимент вашим детям и попробуйте собрать батарейку из монет вместе с ними. Веселый вечер, проведенный с пользой, гарантирован!
