Как рассчитать объем ресивера для компрессора

КАК ОПРЕДЕЛИТЬ НЕОБХОДИМЫЙ ОБЪЁМ ВОЗДУШНОГО РЕСИВЕРА?

В данной статье мы рассмотрим вопрос о том, как правильно выбрать воздушный ресивер для компрессора и методы как определить необходимый объем ресивера в пневматической сети предприятия.
К выбору воздушного ресивера (воздухосборника) необходимо подойти с особым вниманием, так как любой воздушный ресивер является сосудом работающим под давлением, а соответственно это технические устройства повышенной опасности.
Основные функции, которые выполняет воздушный ресивер:
— Хранение (аккумулирование) сжатого воздуха;
— Выравнивание давления;
— Сглаживание пульсации сжатого воздуха в пневмосети при работе от поршневого компрессора;
— Обеспечение стабильной работы и продление срока службы компрессора (снижения числа пусков-остановов двигателя);
— Поддержание заданного рабочего давление в пневмотрассе;
— Охлаждение сжатого воздуха, сбор и удаление конденсата.

Как правильно выбрать объём воздушного ресивера для компрессора?

Для корректного расчета объема воздушного ресивера необходимо учитывать следующие параметры:
— Обьем сжатого воздуха на выходе из компрессора (производительность компрессора) – м3/мин;
— Используемый тип компрессора (поршневой или винтовой компрессор);
— Разность давлений – Δp (не более 20% от максимального давления).
Лучший для расчёта метод — это взять на вооружение формулу (рисунок 1), которая учтет все дополнительные параметры: разность давления, температуру воздуха и т.д

Рисунок 1. Формула рассчета объёма воздушного ресивера для компрессора

Расчет по формуле.
К примеру, на производстве стоит винтовой компрессор с производительностью 4000 л/мин. (4 куба, с мощностью 30 Квт.).
Для того чтобы правильно всё рассчитать необходимо:
— Перевести литры в секунды. Получим производительность 66,6 литров в секунду.
— Примем за температуру на выходе из компрессора: +45С.
Переведем в Кельвины, и получим: 313К.
— Максимальная частота циклов – это предельное количество включений и выключений компрессора в минуту. Это значение рекомендуется выбирать в зависимости от мощности компрессора. В помощь предлагается таблица 1.
Таблица №1

— Разность давлений – это минимальное и максимально давление сжатого воздуха в ресивере. Например, компрессор должен выключаться при давлении воздуха в ресивере 8 бар, а включаться при давлении 6 бар. Разница составляет 2 бара.
— Температура воздуха на входе в компрессор как правило +30С.
Переводим в Кельвины и получаем 303К.
Подставим все значения в формулу (рисунок 2).

Рисунок 2. Подставленные в формулу значения

Подставив все значения, получим: 260 литров. Это в свою очередь говорит о том, что для 4 кубового компрессора при максимальном давлении воздуха 8 бар необходим будет воздушный ресивер объёмом 270 литров (округлим).

Что лучше: один ресивер на 1000л или 2 ресивера по 500л?

Мы рекомендуем использовать несколько ресиверов меньшего обьема, чем один большого.
Это связано с нормами ДНАОП 0.00-1.07- 94 «Правила построения и безопасной эксплуатации сосудов, работающих под давлением», техническим условиям ТУ У 28.2-14312045-015:2007
Воздушные ресиверы для компрессора объемом до 1м3 относятся к 4-й группе сосудов, работающие при температуре не выше 200°С, у которых произведение давления в МПа (кгс/см2) на вместимость в м3 (л) не превышает 1,0 (10000), и не подлежат обязательной регистрации в органах государственного технического надзора, на основании— «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» (НПАОП 0.00-1.07-94),п.6.2.2;
* *Утверждено приказом Госнадзорохрантруда Украины 18.10.94 №104.

Что будет, если неправильно подобрать ресивер?

Неправильно подобранный воздухосборник в ближайшее время может привести к поломкам компрессорного оборудования, повышенным нагрузкам на оборудование или вызвать аварийное отключение компрессора из-за частой смены режимов «Старт-Стоп».
Если в пневмосети используется ресивер меньше необходимого объёма, это приведёт к частым сменам режима работы компрессора, и в конечном счёте, может привести к выходу из строя компрессора. Частое переключение может вызвать дополнительные нагрузки на электросеть, что, как правило, повышает затраты электроэнергии и приводит к повышенному износу оборудования.
В случае одновременного включения производственного оборудования и пиковом потреблении сжатого воздуха будет просадка (снижение) давления в магистрали.
С другой стороны, при слишком большом объеме воздухосборника, компрессор дольше будет работать в нагрузке, постоянно наполняя лишний объём, это приведёт к преждевременному износу муфт, ремней, сальников и подшипников, а в следствии к повышенному нагреву компрессорного блока.
Если перед Вами стали вопросы: «Как правильно рассчитать размер воздушного ресивера? Как выбрать ресивер для компрессора? Где купить воздушный ресивер в Украине?» — обращайтесь, и мы предоставим Вам индивидуальную бесплатную консультацию по расчету и подбору воздушного ресивера.

Если у вас возникли вопросы после прочтения статьи — звоните нам. Мы с радостью на них ответим.

Оставьте Ваш отзыв:

Ресивер для компрессора — подбираем и используем правильно

Ресивер для компрессора — это один из видов дополнительного оборудования. Он является важным элементом в производстве сжатого воздуха и присутствует на большинстве предприятий, где используется сжатый воздух. В этой статье вы узнаете, зачем же компрессору нужен ресивер и как не ошибиться с его выбором.

Устройство воздушного ресивера

Ресивер (воздухосборник) — это сосуд, в котором находится воздух под давлением. Конструкция ресивера довольно проста — он представляет собой отдельную герметичную емкость, расположенную горизонтально или вертикально. Ресиверы для компрессора бывают смонтированы либо на раме, либо на ножках. Данное оборудование является довольно универсальным и его выбор не привязан к бренду и модели компрессора.

В стандартной комплектации ресивера присутствуют манометры, клапаны для слива конденсата и предохранительные клапаны.

Для чего нужен компрессорный ресивер?

Кроме накопления воздуха ресивер, включенный в пневмолинию с компрессором, выполняет другие важнейшие функции:

Выравнивает давление и устраняет пиковые нагрузки, возникающие при одновременном подключении к компрессору нескольких потребителей сжатого воздуха;
Нейтрализует пульсации, которые негативно сказываются на работе компрессорного оборудования, Наличие пульсаций более актуально для поршневых, чем для винтовых компрессоров. Это обусловлено принципом работы поршневых установок и их конструкцией;
Охлаждает сжатый воздух и удаляет из него конденсат, который вредит оборудованию и приводит к коррозии внутренних компонентов.

Как подобрать ресивер для компрессора?

Главные критерии, по которому выбирают ресивер для компрессора — это его объем и максимально допустимое давление. По всем остальным параметрам воздухосборники достаточно универсальны. Это значит, что необязательно покупать ресивер точно такой же фирмы, как ваш компрессор.

Что касается объема, то он является таким параметром, на котором экономить недопустимо. Правильный расчет необходимого объема ресивера влияет на качество конечного продукта и обеспечивает долговечную работу компрессорной техники.

Так как же правильно рассчитать необходимый объем? Есть два способа: приблизительный и точный:

Правила приблизительного расчета гласят: объем ресивера должен равняться одной трети производительности компрессора. Это значит, что если у вас компрессор производит 3000 л/мин сжатого воздуха, то ресивера с емкостью 1000 литров должно хватить.
Второй способ является более точным и учитывает все параметры компрессора, и сжатого воздуха. Расчет производится по формуле:

Важно! Если в результате расчета получится, что ресиверы необходимого объема не производятся — берите ресивер большего объема.

Особенности эксплуатации ресивера и возможные опасности

Ресивер является потенциально опасным оборудованием из-за того, что предназначен для хранения сжатого воздуха под высоким давлением. По этой причине обслуживание и ремонт должны проводить только сертифицированные специалисты. Пользователи воздухосборников должны обращать внимание на целостность швов и соединений для исключения утечек сжатого воздуха, а также на исправность измерительных датчиков. Руководствуясь техникой безопасности, следует прекратить работу компрессорного оборудования, если манометр показывает слишком высокое значение давления.

Если вы затрудняетесь в расчетах необходимой емкости ресивера для компрессора и боитесь ошибиться — доверьте этот вопрос профессионалам. Инженеры компании «Волгаремсервис» подберут ресивер, который точно будет отвечать требованиям вашего компрессора. Также ознакомьтесь с большим выбором ресиверов для сжатого воздуха в нашем каталоге.

Как подобрать ресивер к компрессору

Выбор воздушного ресивера: как определить необходимый объем воздухосборника?
В данном материале мы рассмотрим, как правильно выбрать воздухосборник и рассмотрим методы определения объема ресивера для конкретной пневмосети предприятия.

Выбираем ресивер

К выбору воздушного ресивера для системы подготовки сжатого воздуха следует подходить с особым вниманием. Неправильно подобранные параметры по давлению и объему воздухосборника могут не соотнестись с аналогичными характеристиками компрессора и пневмосеть не будет работать на полную мощность или будет работать с перебоями. Кроме того, любые компрессорные установки и энергетическое оборудование – это аппараты, работающие под давлением. Соответственно, эти устройства являются агрегатами повышенной опасности, и при некорректном подключении могут возникнуть аварийные ситуации. Любой ресивер по своей конструкции представляет собой герметичную емкость, внутренний объем которой даже для самых крупных моделей не превышает 2000 литров. При выборе воздухосборника, помимо технических характеристик, следует брать во внимание конструктивные особенности данного аппарата и условия эксплуатации.

Классификация ресиверов
Как правильно определить объем воздушного ресивера для компрессора?
Основные критерии выбора ресивера для компрессорной установки
Что будет, если неправильно подобрать ресивер?

1 Классификация ресиверов

стационарные ресиверы.
передвижные модели.

Стационарные ресиверы

В первом случае ресивер представляет собой отдельный герметичный бак, для размещения которого предусмотрена специальная подставка или ножки (Рисунок 1). Такие модели размещают на заранее подготовленное основание, чаще всего – это бетонный пол или плиты. Основание должно быть ровным, крепким, чтобы выдерживать давление по весу, и возможные вибрации. Стационарные ресиверы используют на предприятиях, где производство сжатого воздуха требуется на постоянной основе.

Стационарный компрессор

Мобильные ресиверы

Если площадь помещения ограничена, или сжатый воздух требуется на удаленных объектах, в таких случаях используют мобильные компрессорные установки уже со встроенным воздухосборником (Рисунок 2). В данном случае ресивер на тележке располагается в горизонтальном положении, вместе с поршневым компрессором сверху.

Мобильный компрессор

Вертикального исполнения. Вертикальные воздухосборники – чаще всего это стационарные модели, установка которых существенно экономит пространство в тесном помещении, особенно если к компрессору подключается несколько ресиверов. За счет вертикального расположения в них быстрее и полноценнее осуществляется отвод конденсата из нижней части бака. Однако вертикальное расположение ресивера требует достаточной высоты помещений, где он будет эксплуатироваться.
Ресиверы горизонтального исполнения позволяют разместить на себе электромотор, насос и вспомогательное оборудование (в случае, если это мобильные установки). Такие модели имеют компактные габариты и меньший вес, чем вертикальные, поэтому их можно установить на шасси и перевезти в нужное место. Характерная особенность такой компоновки – минимальная длина соединительных трубопроводов и максимальная устойчивость к внешним воздействиям.

2 Как правильно определить объем воздушного ресивера для компрессора?

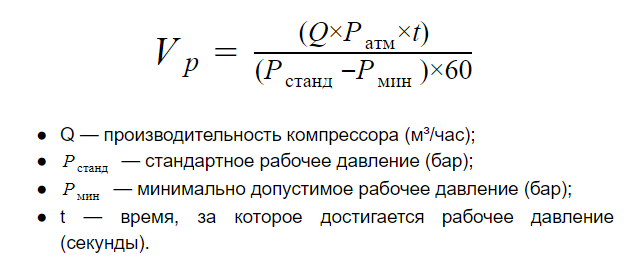

Vp – внутренний объем ресивера, л
Q – производительность компрессора, м3/час
Рстанд – стандартное рабочее давление, бар
Рмин – минимально допустимое рабочее давление, бар
t — время, за которое достигается Рстанд, сек

На заметку! Если в результате расчета получится величина, не сопоставимая с величинами объема выпускаемых ресиверов, необходимо брать модель с бОльшим объемом.

Также, многие потребители используют упрощенную методику подбора ресивера. Для этого соотносят объем воздухосборника с мощностью компрессорной установки (Таблица 1):

Немаловажное значение при выборе воздухосборника оказывают будущие условия его эксплуатации, например, температура окружающей среды на производстве (Таблица 2):

Важно! Действующие на территории России «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ03-576-03 запрещают эксплуатировать аппараты, которые имеют дефекты в конструкции (на внешних поверхностях), а также оборудование, не прошедшее процедуру освидетельствования на предмет работоспособности.

3 Основные критерии выбора ресивера для компрессорной установки

Внутренний объем. Существуют модели ресиверов с объемом от 5 литров (бытовые модели) и до 2000 и более литров (промышленное применение). При подборе оборудования следует применять методики расчета по формуле, которая дана выше, или сопоставить объем ресивера с мощностью компрессора. В среднем, объем ресивера должен составлять 30-50 процентов от производительности компрессора.
Конструкция ресивера (горизонтальная, вертикальная) и тип установки (стационарная или передвижная модель с компрессором).
Рабочее давление. Для предприятий, где сжатый воздух используется периодически, достаточно будет приобретение ресивера для хранения сжатого воздуха под давлением до 10 бар. Для промышленной эксплуатации следует подбирать модели, выдерживающие 15 бар и более.
Пропускная способность. Данный параметр определяет, сколько литров рабочей среды пропускает через себя воздухосборник за определенный промежуток времени (чаще всего его измеряют в литрах/за 1 минуту). Чем выше на предприятии потребность в сжатом воздухе, тем большая пропускная способность должна быть у ресивера. Чтобы повысить пропускную способность вертикальных ресиверов в пневмосети, используют параллельную схему расположения.

Калькулятор для воздушного ресивера

Этот калькулятор помогает рассчитать объем воздушного ресивера, который надлежит использовать с компрессором определенной производительности, при определенных условиях.

Калькулятор для ресивера к винтовому компрессору

В случае если необходимо ввести десятичную дробь необходимо использовать только знак «.» (точка)! Пример, если нужно ввести 0,5, то вводим 0.5.

Данная упрощенная формула является эффективным инструментом для расчета объема ресивера винтового компрессора. Обращаем внимание, что данная формула применима для компрессоров с регулированием нагрузка/нагрузка. Для данной формулы выбраны следующие допущения: давление окружающего воздуха 1 бар (абс.), температура окружающего воздуха 20°С, время цикла 60 секунд. Данные условия являются наиболее распространенными для большинства производителей компрессорного оборудования.

Калькулятор для ресивера к поршневому компрессору

Ввиду того, что в поршневых компрессорах отсутствует режим нагрузка/разгрузка, то расчет объема ресиверы производится по другой формуле.

Данная упрощенная формула является эффективным инструментом для расчета объема ресивера поршневых компрессоров мощность до 11кВт включительно. Обращаем внимание, что данная формула применима для компрессоров с регулировкой по реле давления – включение/отключение электродвигателя. Для данной формулы выбраны следующие допущения: давление окружающего воздуха 1 бар (абс.), температура окружающего воздуха 20° С, максимально допустимое количество включений – 30 в час. Данные условия являются наиболее распространенными для большинства производителей поршневых компрессоров.
