Как мультиметром выполнить полную проверку ротора и статора на примере болгарки
Если двигатель электроинструмента перегорел, то для его ремонта необходимо определить что замкнуло – ротор или статор. Сделать это можно мультиметром. Проверка с его помощью наиболее доступный прием, так как другого оборудования у рядового пользователя просто нет.

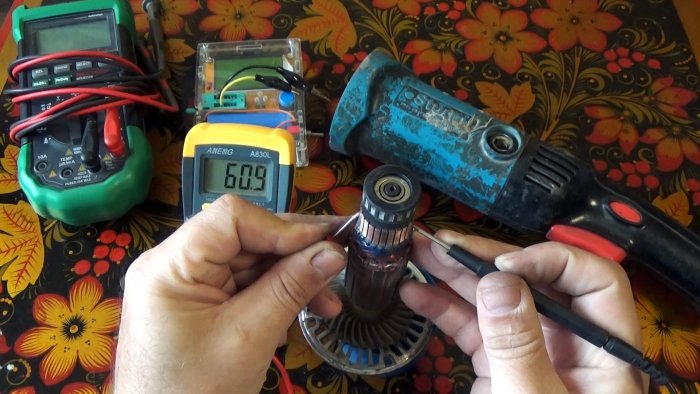

Проверка якоря методом «180°»
Мультиметр нужно перевести в режим 200 Ом. На любой ламели коллектора якоря ставится одна метка и вторая напротив нее.
Затем щупы инструмента прижимаются к меченым контактам. Необходимо снять показания на дисплее прибора. Затем щупы передвигаются на контакты расположенные справа от меток. Таким образом, нужно снимать показания, сдвигаясь по ламелям по всей окружности. Сопротивления в каждой паре противоположных ламелей у исправного якоря примерно одинаковое.

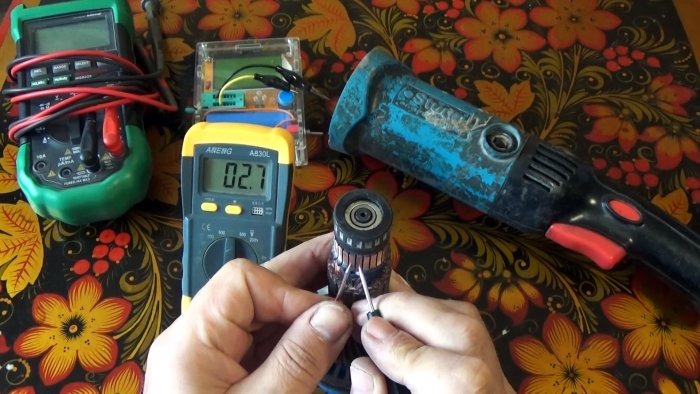

Проверка якоря на ламелях попарно
Мультиметр также устанавливается на 200 Ом. Затем щупами замеряется сопротивление между соседними ламелями коллектора. Дальше требуется сдвинуться вправо. То есть один щуп переходит на следующий контакт, а задний устанавливается вместо него. Так нужно пройти все ламели по кругу. У исправного ротора сопротивление в каждой паре примерно одинаковое.
Проверка якоря на прозвонку
Мультиметр устанавливается на прозвонку. Затем на сердечник якоря можно намотать зачищенную медную проволоку, чтобы замкнуть все ребра. После этого один щуп прижимается к ней, а второй поочередно к каждой отдельной ламели коллектора. Если мультиметр выдаст звуковой сигнал, то ротор замкнутый.
Проверка статора и ротора электроинструментов на межвитковое замыкание
Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.
Разборка болгарки
Чтобы проверить замыкание на статоре и роторе, нужно разобрать двигатель бытового инструмента. Рассмотрим выполнение этой операции для поиска неисправности болгарки.
Разобрав и отсоединив необходимые для проверки детали, переходим к их внешнему осмотру проверке на межвитковое замыкание.
Внешний осмотр
Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.
При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.
Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.
Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.
Применение мультиметра
Теперь надо проверить возможность обрыва обмоток статора. На шкале мультиметра выставляем переключатель в сектор замера сопротивления. Не зная величину измерения, выставляем максимальное значение величины для вашего прибора. Проверяем работоспособность тестера.
Касаемся щупами друг друга. Стрелка прибора должна показывать 0. Проводим работу, касаясь выводов обмоток. При показании бесконечного значения на шкале мультиметра обмотка неисправная и статор следует отдать в перемотку.
Проверяем возможность короткого замыкания на корпус. Такая неисправность вызовет снижение мощности болгарки, возможность поражения электротоком и увеличения температуры, при работе. Работа проводится по той же схеме. Включаем на шкале замер сопротивления.
Красный щуп располагаем на выводе обмотки, черный щуп крепим на корпус статора. При коротком замыкании обмотки на корпус на шкале тестера значение сопротивления будет меньшим, чем на исправной. Эта неисправность требует перемотки обмоток статора.
Настало время провести замеры и проверить, есть ли межвитковое замыкание обмотки статора. Для этого измеряется значение сопротивления на каждой обмотке.
Определяем нулевую точку обмоток, замерив сопротивление для каждой из них. При показании на приборе наименьшего сопротивления обмотки, ее следует менять.
Нестандартная проверка
Самым точным способом является проверка статора с помощью металлического шарика и понижающего трансформатора тока. Статор подключается к выводам трех фаз из трансформатора. Проверив правильность подключения, включаем нашу цепь с пониженным напряжением в сеть.
Внутрь статора вбрасываем шарик и наблюдаем за его поведением. Если он «прилип» к одной из обмоток – это значит, на ней произошло межвитковое замыкание. Шарик крутится по кругу – статор исправен. Довольно ненаучный, но действенный метод обнаружения межвиткового замыкания на статоре.
Неисправности ротора
В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.
Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.
Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.
Проверка обмоток двигателя
Электронный тестер роторов – это стандартный цифровой мультиметр. Прежде чем приступать к тестированию замыкания, следует проверить мультиметр и его готовность к работе. Переключатель выставляют на измерение сопротивления и касаются щупами друг друга. Прибор должен показать нули. Выставляют максимальную величину измерения и проводят проверку:
На этом проверка ротора закончена. Следует еще раз напомнить основные этапы определения неисправности. Прежде чем проверять, болгарку или любой другой прибор следует обесточить.
Перед проведением замеров, следует визуально осмотреть корпуса, изоляцию и отсутствия нагаров на статоре и роторе.
Необходимо очищать поверхности контактов от засоров пылью и грязью. Загрязнение приводит к увеличению тока при потере мощности двигателя.
При разборке инструмента в первый раз, записывайте все свои шаги. Это позволит иметь подсказку в следующий раз, избежать появления лишних деталей при сборке. При выходе щетки за край щеткодержателя менее 5 мм, такие щетки следует заменить.
Проверить межвитковое замыкание можно электронным тестером, то есть мультиметром.
Проверка якоря тестером – рекомендации специалистов
Даже при бережном отношении и правильной эксплуатации техника может выходить из строя под влиянием различных факторов. Среди поломок узлов и деталей электрической системы болгарки чаще всего встречаются неисправности якоря коллекторного электродвигателя. Он может выходить из строя вследствие износа, перегрева или неустойчивого напряжения в сети. Если во время эксплуатации угловая шлифмашина внезапно перестала работать, включать ее и пытаться отремонтировать самостоятельно не стоит, а вот диагностировать причину вполне под силу даже мастеру-самоучке. Проверка якоря болгарки тестером может выполняться в домашних условиях. Для этого, кроме основного инструмента, потребуются специальные приспособления. Вы можете проконсультироваться со специалистами интернет-магазина «ToolParts», чтобы узнать, как прозвонить якорь мультиметром. Необходимая информация предоставляется бесплатно.
Проверка якоря болгарки тестером – возможные результаты диагностики
Среди наиболее распространенных причин выхода оборудования из строя чаще всего встречается межвитковое замыкание якоря болгарки. Его можно обнаружить – прозвонить – с помощью тестера. Мультиметр представляет собой электроизмерительный прибор, который включает функции амперметра, вольтметра и омметра. Им можно не только проверить наличие межвиткового замыкания в обмотке болгарки, но и измерить сопротивление между ламелями. Более простым прибором является тестер. Проверяя с его помощью якорь углошлифовальной машины, можно обнаружить неисправности, вызванные вследствие короткого замыкания.
Как прозвонить якорь мультиметром?
Для выполнения этой процедуры вам понадобится сам измерительный электроприбор и инструменты, чтобы произвести разборку устройства. Как прозвонить якорь мультиметром – инструкция:
- Подготовьте рабочую поверхность. Места должно быть достаточно, чтобы расположить необходимые инструменты и изъятые из прибора детали.
- Выполните разборку болгарки и достаньте якорь.
- Очистите деталь от грязи и пыли.
- Пользуясь рекомендациями в представленном видео, вы сможете самостоятельно прозвонить якорь мультиметром.
На начальном этапе диагностики значение измерительного прибора выставляется на отметке 200 кОм. Если в вашем мультиметре нет такой шкалы, то можно ограничиться и 20 кОм. Для прозвона якоря один щуп измерительного прибора прикладывается на массу, а вторым касаются к каждой из пластин. Если на шкале аналогового мультиметра или экране цифрового не появляются никакие показатели, скорее всего в обмотке якоря есть межвитковое замыкание. Точно диагностировать проблему можно с помощью специального прибора, который имеется у профессиональных слесарей.
Особенности выполнения проверки якоря болгарки тестером
Диагностическая процедура поможет точно определить неисправность детали электродвигателя. Выполнить проверку якоря болгарки тестером позволит прибор, который имеется в арсенале инструментов многих электриков-любителей. С помощью тестера можно проверять не только якоря болгарок, но и статорные обмотки других электромоторов. В представленном ниже видео можно увидеть один из таких самодельных измерительных приборов в действии.
При включении тестера в сеть загорается индикатор. Красный свет без прикладывания технического приспособления к якорю означает готовность устройства к выполнению проверки. Рабочая активная поверхность измерительного прибора имеет две точки соприкосновения с исследуемой. Одна из них – это катушка генератора, вторая – катушка завитков связи. Во время проверки якоря болгарки тестером подставлять эту поверхность необходимо к исследуемому пазу. Проследите, чтобы датчики не выходили за пластины якоря одновременно с обеих сторон.
Если электродеталь исправна или перемотана, то во время ее проверки тестером напротив каждого из пазов индикатор будет гореть зеленым светом. При наличии неисправности в якоре угловой шлифовальной машины, в частности, межвиткового замыкания, в месте его локализации на индикаторе прибора будет отмечаться красный свет. Будьте внимательны при выполнении диагностической процедуры, чтобы добиться правильного соприкосновения поверхностей при проверке якоря болгарки тестером. Не следует исключать из причин выхода угловой шлифовальной машины из строя механические повреждения, которые можно заметить визуально без прозвона мультиметром. Они могут быть как значительными, так и мелкими. Вы можете заметить поломку при осмотре, разобрав болгарку. Диагностировать такие неисправности необходимо до проверки якоря на межвитковое замыкание.
Если вы не имеете опыта разборки электроинструмента или подготовки к работе с измерительными приборами для прозвона якоря мультиметром и не уверены в собственных силах, не стоит вмешиваться в конструкцию болгарки. Не экспериментируйте, чтобы не повредить угловую шлифовальную машину. В таком случае для обнаружения причины поломки электроинструмента и выполнения проверки якоря болгарки тестером лучше обратиться в сервисный центр или к квалифицированным слесарям, которые специализируются на ремонте оборудования.
Какие проблемы в работе прибора можно обнаружить при проверке якоря болгарки тестером
Если вы обладаете достаточными знаниями для выполнения правильной разборки электроинструмента, то в ряде случаев сможете собственноручно диагностировать причину поломки устройства. Проверка якоря болгарки тестером на межвитковое замыкание позволит определить дальнейшие действия относительно обнаружения неисправностей или ремонта техники. Если деталь не повреждена, но инструмент по-прежнему не работает, обращайтесь за помощью к квалифицированным специалистам. Проверка якоря болгарки тестером позволила точно обнаружить причину выхода оборудования из строя? Ремонт техники при наличии необходимого инструмента можно выполнить самостоятельно в таких случаях:
- поврежденную в верхних видимых слоях обмотку можно попытаться запаять. Такой якорь прослужит еще некоторое время. После запайки его необходимо проверить или прозвонить мультиметром;
- при межвитковом замыкании требуется перемотка обмотки или же замена якоря.
Диагностика поломки и ремонт угловой шлифовальной машины может выполняться под напряжением. Эту работу, ради собственной безопасности, перепоручите профессионалам.
Рекомендации по поводу того, как прозвонить якорь мультиметром, вы можете получить у менеджеров интернет-магазина «ToolParts». На сайте надежного поставщика представлены якоря, стартера, конденсаторы, подшипники, диски и прочие детали для различных инструментов. Доступные цены на нашу продукцию позволят вам недорого отремонтировать дрель, перфоратор, бензопилу, мотокосу и другое, необходимое в хозяйстве оборудование. Также покупайте в магазине «ToolParts» запчасти для ремонта бытовой техники, в частности, пылесоса. Вы можете сделать заказ на сайте в любой удобный момент или оформить покупку в телефонном режиме в рабочее время. Доставка товаров совершается во все населенные пункты Украины.
Как проверить якорь мультиметром?
Тестирование неисправности якоря в домашних условиях
Все технические устройства подвергаются физическому износу. С помощью контрольно-измерительных устройств можно определить неисправность и устранить ее.
Наиболее распространенная поломка в электроинструменте связана с неисправностью работы якоря двигателя. Признаками такой неисправности может быть характерный запах горелых проводов, снижение мощности, резкие рывки или просадка напряжения при запуске. Проверить причину неполадки и протестировать якорь можно мультиметром.
Для этого необходимо разобрать инструмент, аккуратно извлечь из него электродвигатель, провести визуальный осмотр и очистку от графитного налета. После выполнения всех этих действий, можно приступить непосредственно к тестированию. Установите прибор в положение режима проверки цепи со звуковым сигналом. Прозвонить на наличие пробоя, можно установив один щуп на корпус якоря, а второй на ламели коллектора и, проводя по ним, обращать внимание на наличие звукового сигнала от мультиметра. Далее, необходимо проверить сопротивление между обмотками. Для этого, нужно переключиться регулятором прибора на данное измерение, с учетом установления минимального порога в 200 Ом. Если показатель тестирования между соседними ламелями не одинаковый, то это свидетельствует о том, что якорь в неисправном состоянии. Аналогичным выводом будет отсутствие сопротивления на любой обмотке.
