как сделать стенд для проверки генератора своими руками?

CAMARO Оракул (74766) Ну это же простейшая. Думаешь, он может им пользоваться?

Подумай о подсоединение его как элктро мотора, и весь стенд, дeодный мост отдельно, цепи тоже

В жизни всё проще. Вместо реостата с амперметром (5,6 и 7) я использую современную нагрузочную вилку с удобным вольтметроми и встроенной кнопкой включения нагрузочной спирали (реостата) , ЛИВИ-101, а на валу электромотора два шкива — ручейковый и клиновой. Возбуждение подключаю вместо реостата (9) через 3-х ваттную лампочку что, кстати, соответствует заводской схеме включения многих генераторов. Двигатель взят синхронный, его тиристорный регулятор оборотов отградуирован единожды и шкала нарисована напротив движка регулятора — так проще и тахометр дорогой не нужен.

Источник: Тружусь на СТО

Денис КарповМудрец (10302) 9 лет назад

Вместо ЛИВИ раньше стояла «батарея» 100 ваттных ламп, подключаемых через реле и кнопки, и простой вольтметр.

Похожие вопросы

Стенд для проверки генераторов и стартеров своими руками

► Как сделать стенд для проверки стартеров и генераторов своими руками.

Появилась идея собрать самостоятельно стенд для проверки генераторов? Наша статья поможет вам реализовать идею, мы расскажем подробно о технологии сборки стенда.

Для того, чтобы выявить поломку генератора, бывает достаточно провести проверку регулятора напряжения и натянуть ремень привода. Но, в большинстве случаев, придётся демонтировать генератор и устанавливать на стенд для точной диагностики неисправности.

Диагностика генератора на самодельном стенде

На рисунке схема стенда для ремонта генераторов, собрать которую не составит большого труда большинству автолюбителей.

схема стенда для ремонта генераторов

На рисунке видно, в каком порядке нужно подключать генератор для последующего тестирования.

№ 2 тумблер выключения;

На самодельном стенде необходимо подключить электрический мотор, реостатом отрегулировать силу напряжения на выходе генератора до 14В, частота вращения ротора должна составлять до 5 тысяч оборотов. После работы генератора в таком темпе на протяжении двух минут, необходимо провести измерения силы отдачи тока. Когда сила отдачи составляет не меньше 44 А, генератор можно назвать рабочим. Если цифра будет ниже, это указывает на возможные проблемы с обмоткой, вероятно повреждены вентили (диоды выпрямительного моста), присутствует износ у щёток.

Проверку работоспособности генератора можно сделать, используя осциллограф. Вращайте ротор генератора с частотой около двух тысяч оборотов. Когда с обмоткой статора и вентиля все в порядке, кривая будет иметь вид пилы с равными зубьями.

На рисунке приведён пример трех вариантов кривой.

пример трех вариантов кривой

1. Генератор работает нормально;

2. Поврежден вентиль;

Когда генератор находится в разобранном состоянии, можно провести диагностику сопротивления обмотки возбуждения. Норма показателей от 4 до 22 Ом.

Можно так же провести проверку обмотки, используя сигнализатор. Для тестирования потребуется аккумулятор и контрольная лампа на 12В. Провод, который идет от аккумулятора, подсоединяется к ротору, второй провод присоединяется к кольцам. Сигнальная лампа во время этих действий не должна светиться. Когда она светится, это указывает на замыкание обмотки, а значит, требуется заменить ротор, так как он вышел из строя.

Диагностика статорной обмотки проводится, когда генератор находится в разобранном состоянии. Тестируют статор, подсоединяя контрольную лампу к каждому из выводов обмотки. Когда лампа не светится, это сигнализирует о том, что в обмотке присутствует обрыв. В этом случае потребуется замена статора или его перемотка.

Профессиональное оборудование для диагностики стартеров и генераторов

Схема, представленная в статье, считается самой простой из возможных вариантов. Она может использоваться начинающими свое обучение студентами. В автосервисах тоже встречаются самодельные стенды для проверки стартеров и генераторов, но качество такого обслуживания гораздо ниже, сравнительно с теми мастерскими, где используется профессиональное оборудование для диагностики.

Клиенты автосервисов всегда обращают внимание на то, какими инструментами и оборудованием оснащена мастерская. Поэтому, самодельное изготовление стенда, вряд ли привлечет автовладельцев, скорее, они обратятся в сервис, где используется профессиональное оборудование. Кроме того, стоит помнить, что порядка 90% автомобилей после 2010 года выпуска, оснащаются генераторами с цифровыми реле-регуляторами с передачей управляющих сигналов по LIN -протоколу. В этом случае, проверить работу генератора, без соответствующего тестера, будет крайне затруднительно.

Купить профессиональное оборудование для диагностики и ремонта стартеров и генераторов предлагает компания MSG Equipment. В каталоге компании представлены стенды для крупных СТО и тестеры, которые могут использоваться в мелких сервисах. Конечно же возможностей у профессионального оборудования больше, нежели у стендов для генераторов и стартеров, которые изготовлены кустарным способом.

Многофункциональное и приемлемое по стоимости оборудование MSG Equipment повысит эффективность работы автосервиса, поможет проводить качественную и быструю диагностику и ремонт стартеров и генераторов.

  • Зачем автомеханику учиться? авг 27, 2020
  • Что выбрать – кондиционер или климат контроль? авг 20, 2020
  • Диагностика ГУР: что предлагает MSG Equipment июл 30, 2020
  • Диагностика агрегатов ЭУР И ЭГУР: что предлагает MSG Equipment июл 27, 2020
  • Совершенство в деталях – корпуса для оборудования MSG Equipment июл 23, 2020

Стенды для проверки генераторов и стартеров

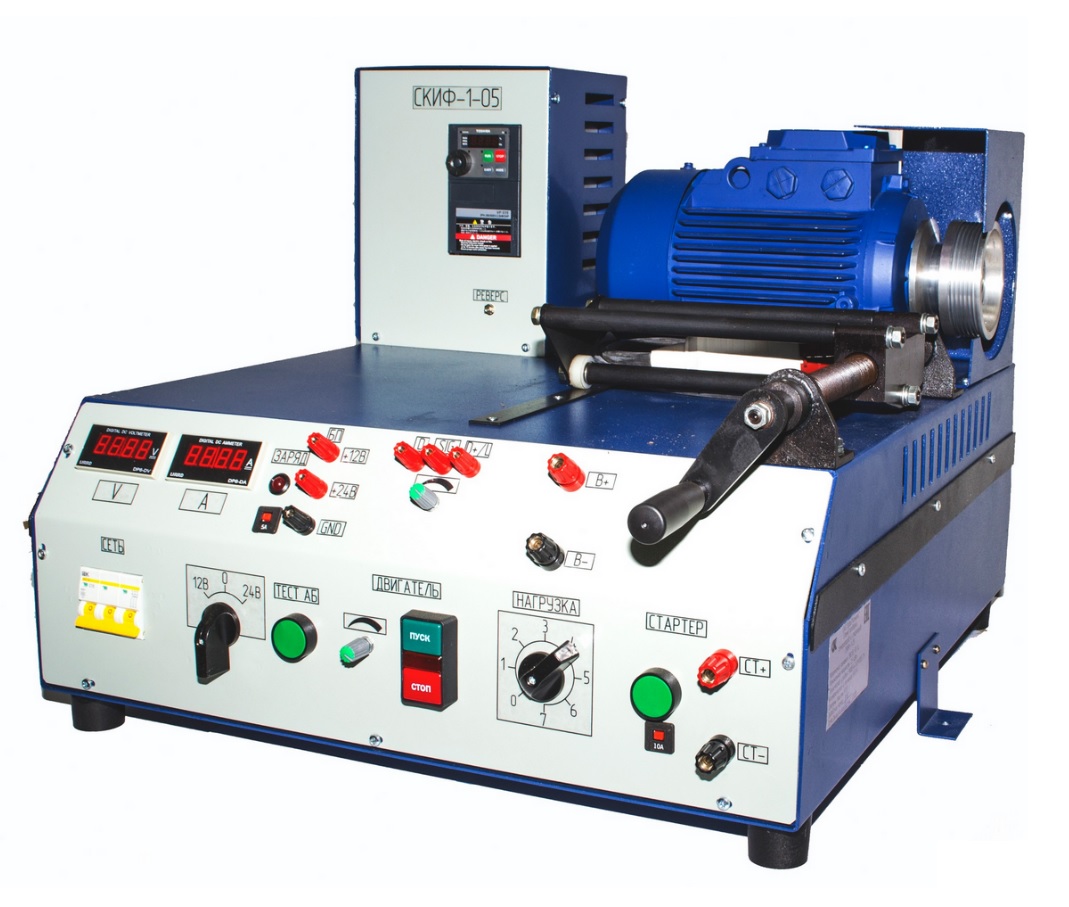

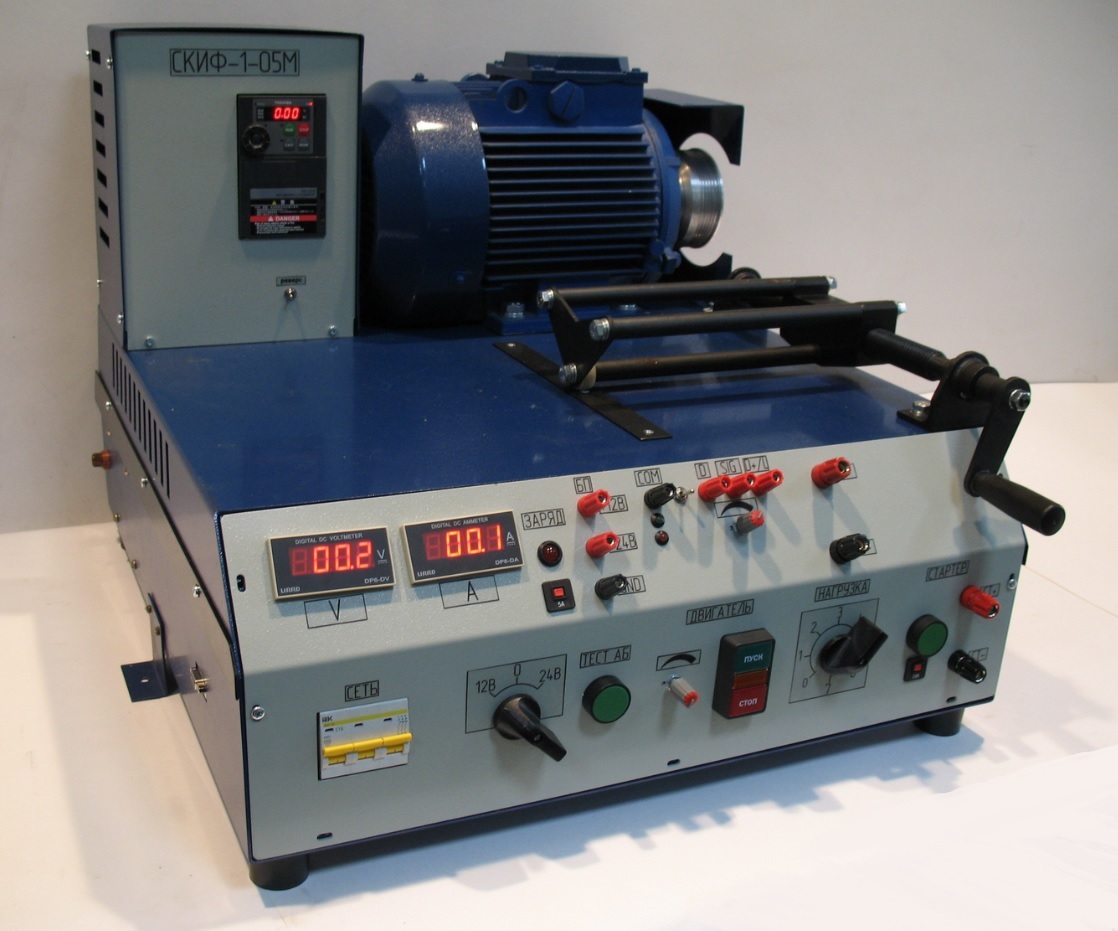

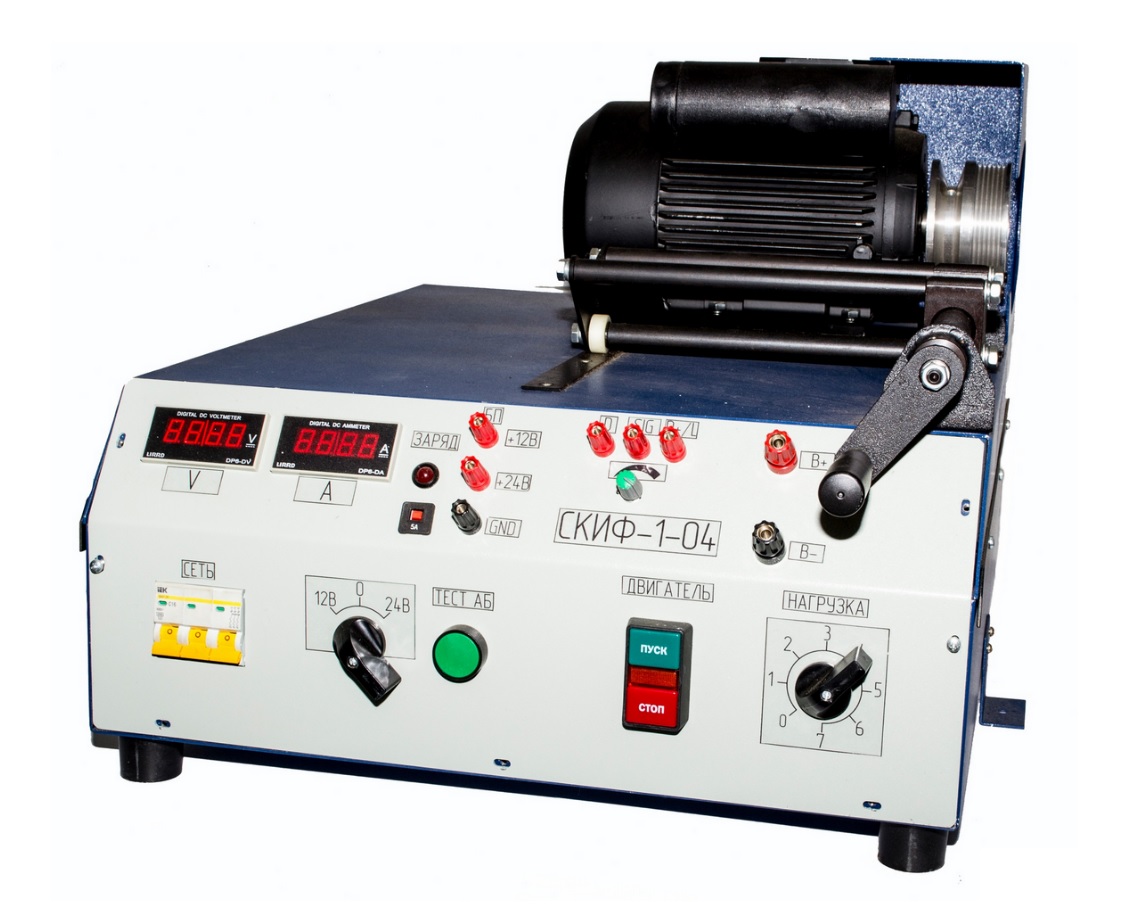

Настольный. Для проверки технического состояния снятых с автомобилей генераторов с напряжением 14В и 24В. Позволяет выполнить контроль тока и напряжения генератора; проверяет генераторы с терминалами D+, L, P-D, FR-SIG; ступенчатое изменение нагрузки генератора; плавное изменение частоты вращения двигателя привода генератора. Мощность 2,2 кВт.

с НДС 198 000 руб.
от 23 100 руб. в месяц.

Настольный. Для проверки технического состояния снятых с автомобилей генераторов с напряжением 14В и 24В, а также стартеров в режиме холостого хода. Позволяет выполнить контроль тока и напряжения генератора; проверяет генераторы с терминалами D+, L, P-D, FR-SIG; ступенчатое изменение нагрузки генератора; плавное изменение частоты вращения двигателя привода генератора. Мощность 2,2 кВт

с НДС 204 000 руб.
от 23 800 руб. в месяц.

Настольный. Для проверки технического состояния снятых с автомобилей генераторов с напряжением 14В и 24В, а также стартеров 9 кВт в режиме холостого хода. Позволяет выполнить контроль тока и напряжения генератора; проверяет генераторы с терминалами D+, L, P-D, FR-SIG; ступенчатое изменение нагрузки генератора; плавное изменение частоты вращения двигателя привода генератора. Мощность 2,2 кВт

с НДС 261 000 руб.
от 30 450 руб. в месяц.

Настольный. Для проверки генераторов грузовиков и спецтехники с напряжением 14В и 28В и стартеров 12В и 24В в режиме холостого хода. Позволяет выполнить: проверку генераторов с терминалами D+, L, P-D, FR-SIG, COM (LIN/BSS), генераторов с внешними регуляторами напряжения; контроль тока и напряжения проверяемого генератора в требуемом диапазоне нагрузок и частот вращения; ступенчатое изменение нагрузки генератора; плавное изменение частоты вращения двигателя привода генератора (с возможностью реверса вращения двигателя); проверку электрических параметров стартеров мощностью до 9кВт в режиме холостого хода. Мощность 4 кВт.

с НДС 300 000 руб.
от 35 000 руб. в месяц.

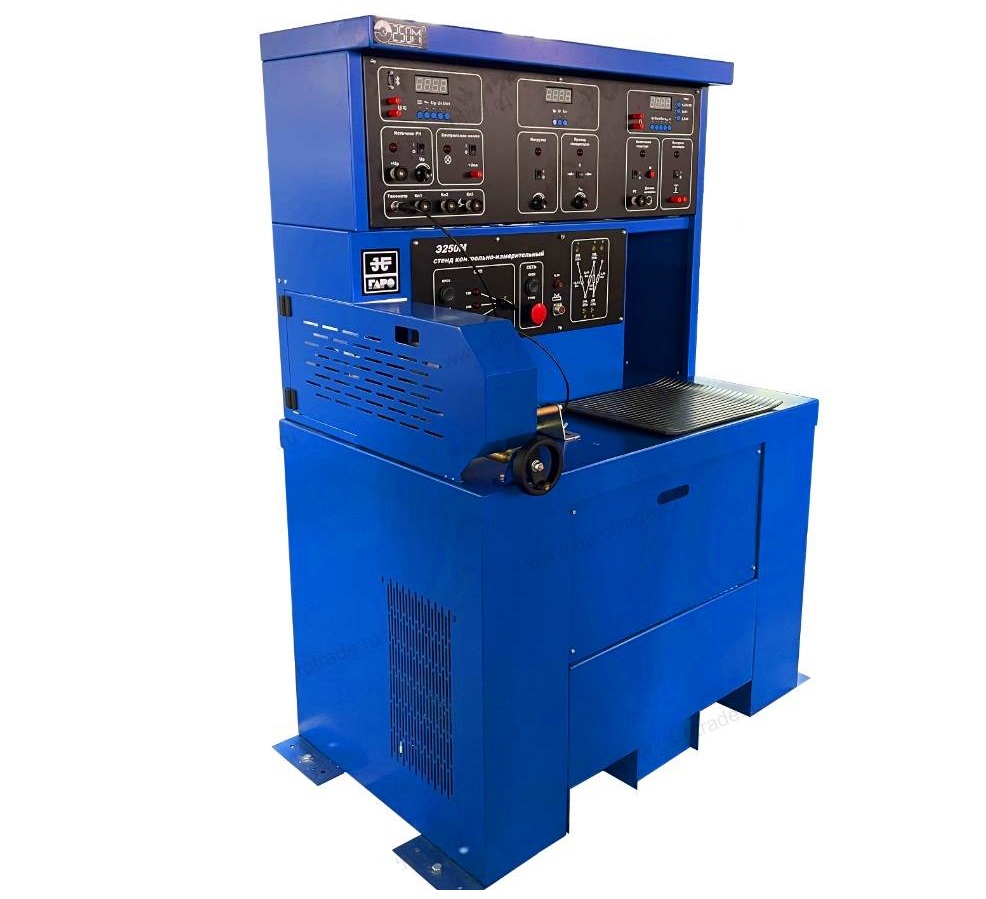

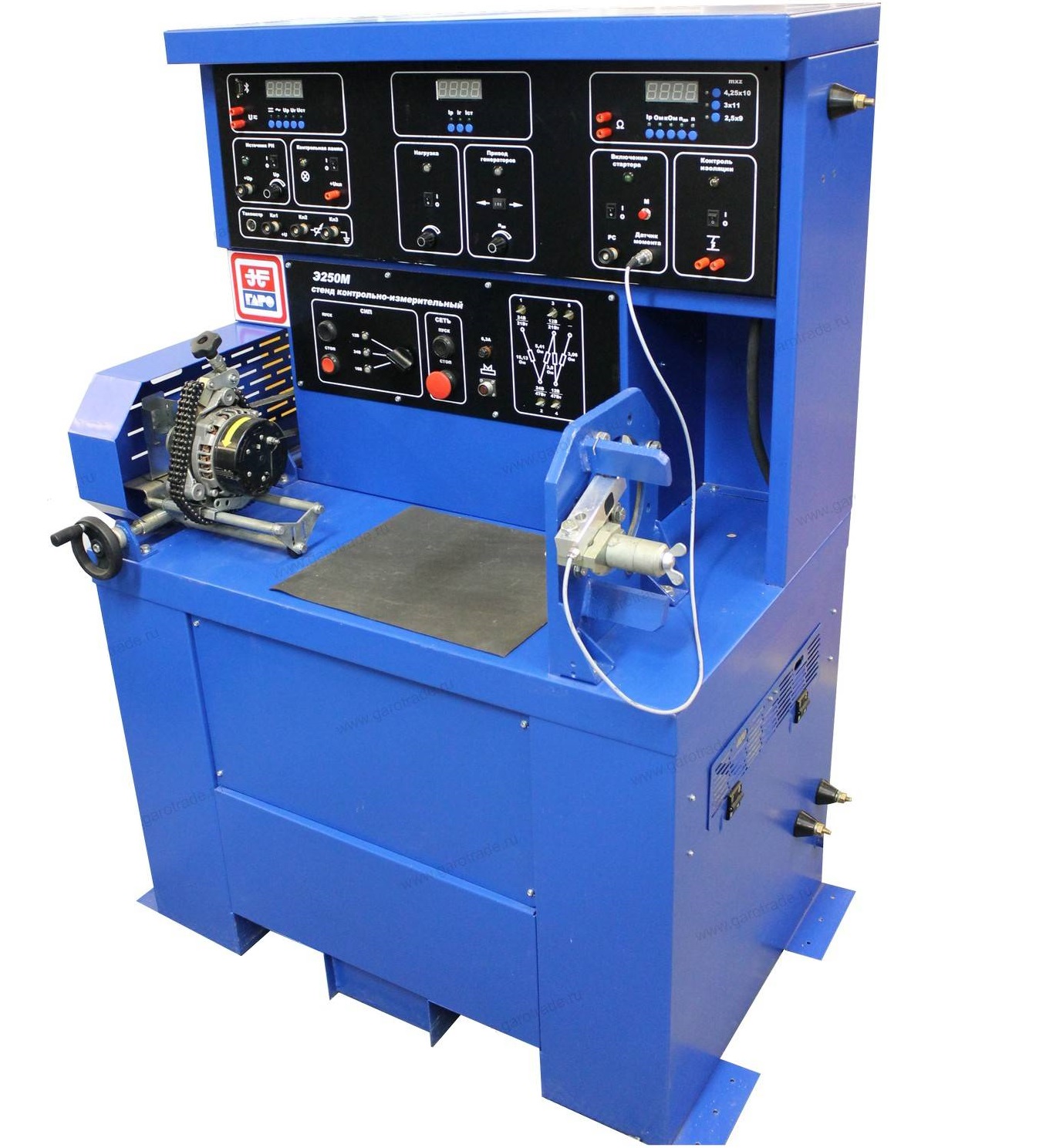

С микропроцессорным управлением, цифровой обработкой сигнала и беспроводной связью с ПК. Напольный. Для проверки и ремонта снятых с автомобиля генераторов, стартеров, реле-регуляторов, тяговых реле стартеров, реле-прерывателей, коммутационных реле, электроприводов агрегатов автомобиля, обмоток якорей, полупроводниковых приборов, резисторов легковых, грузовых автомобилей, автобусов (12/24B).
