Самодельная индукционная катушка Румкорфа
Для проведения опытов с электричеством и для постройки некоторых приборов, будет необходим, кроме понижающего, и мощный повышающий трансформатор, каким является катушка Румкорфа — индукционная катушка.
Желательно построить катушку, которая давала бы искру длиной в 10—15 сантиметров. Это в значительной степени облегчило бы постройку таких приборов, как, например, рентгеновский аппарат.
Но особенно увлекаться большой мощностью индукционной катушки не следует, так как изоляция провода может не выдержать слишком высокого напряжения и катушка сгорит.
При наличии же материалов, имеющихся в продаже, вполне возможно построить индукционную катушку с искрой в 8—10 сантиметров. А этого для начала будет вполне достаточно.
Принцип действия индукционной катушки в точности такой же, как и трансформатора, поэтому мы не будем останавливаться на этом вопросе.
Катушку Румкорфа для нас вполне может заменить бобина от автомашины. Но если такой не окажется в нашем распоряжении, то индукционную катушку придется изготовить самим.
Детали катушки Румкорфа
Сердечник
Сердечник катушки делается из железной проволоки, которая употребляется для упаковки ящиков, или жести от консервных банок. Проволоку или жесть, предназначенную для сердечника, необходимо отжечь, то есть накалить в печи до тёмно-красного накала и затем медленно остудить в горячей золе. После этого с проволоки надо тщательно счистить окалину и покрыть проволоку спиртовым лаком, или, лучше, шеллаком.
После того как проволока просохнет, ее складывают в пучок и крепко обматывают изоляционной лентой. Поверх изоляционной ленты на сердечник следует намотать еще слоя четыре пропарафиненной бумаги.
Готовый сердечник и его размеры показаны на рисунке: Рисунок 1: а — сердечник для катушки Румкорфа, б — секции для вторичной обмотки, в — футляр для катушки Румкорфа с разрядником.
После этого можно приступить к изготовлению обмоток.
Обмотка сердечника
Обмотка сердечника производится в той же последовательности, как и у всякого трансформатора, то есть сначала наматывается первичная обмотка и на нее — вторичная, повышающая обмотка.
Так как большинство аккумуляторов и батарей накала имеет в среднем напряжение 4 вольта, то и нам лучше сделать индукционную катушку, которая работала бы от 4 вольт.
Для этого на первичную обмотку нам потребуется медный изолированный провод, желательно с двойной шелковой изоляцией, диаметром 1,5 мм. Такой проволоки нам потребуется 25 метров.
Закрепив конец провода ниткой на расстоянии 40 мм от торца сердечника и оставив конец провода длиной в 100 мм, намотку производят по часовой стрелке, с плотной укладкой витка к витку. Когда таким образом сердечник будет обмотан одним слоем провода по длине 220 мм, делается петля длиной в 100 мм, провод снова закрепляется ниткой и ведется второй слой намотки в том же направлении.
Намотав второй слой, конец обмотки нужно прочно закрепить с помощью суровой нитки и всю обмотку залить горячим парафином.
Средний отвод от первичной обмотки позволит нам применять в работе напряжение в 2 вольта, а следовательно, вдвое повысить коэффициент трансформации и в конечном итоге увеличить длину искры. Использованием же одновременно обеих секций, параллельно включенных, мы сможем подать на первичную обмотку повышенный ток и тем самым еще несколько увеличить мощность искры.
Вторичную обмотку катушки необходимо сделать многосекционной. Многосекционная обмотка облегчит ее исправление в случае повреждения. Ведь перемотать одну поврежденную секцию значительно легче, чем перематывать всю обмотку, состоящую из многих тысяч витков тончайшего провода.
Для вторичной обмотки нам придется изготовить 10 таких секций, которые нанизываются на сердечник одна за другой. Каждая секция изготовливается из картона толщиной в 1 мм, предварительно проваренного в парафине. Это необходимо для повышения изоляционных качеств картона. Лучше, конечно, если вы сделаете катушки из тонкой фибры.
Внутреннее отверстие катушек должно быть таким, чтобы они с трением надевались на сердечник с первичной обмоткой, поверх которой предварительно будет намотано еще два слоя пропарафиненной бумаги.
Когда все катушки будут готовы, можно приступить к изготовлению вторичной обмотки. Для вторичной обмотки нам потребуется изолированный провод ПЭ или ПШО, диаметром 0,1 мм. Будьте осторожны, особенно при намотке проводом ПШО, так как под шелковой изоляцией трудно заметить обрыв такого тонкого проводника. А если будет обрыв, то вся работа пойдет впустую.
Секции вторичной обмотки также надо наматывать аккуратно, виток к витку, и обязательно все секции должны быть намотаны в одном направлении. Следует также, намотав несколько слоев, проложить слой пропарафиненной бумаги и продолжать намотку.
Если во время намотки будет обнаружен обрыв провода, то концы его надо тщательно зачистить, скрутить между собой и обязательно спаять, а затем тщательно изолировать пропарафиненной бумагой.
Намотку каждой секции следует закончить, не доходя 5 мм до верхнего борта катушки. На этом расстоянии делается тонкий прокол в щечке катушки; провод прочно закрепляют в ней и оставляют свободный конец в 5—7 см.
Обмотку катушки сверху покрывают несколькими слоями пропарафиненной бумаги и изоляционной лентой.
Когда будут намотаны все 10 секций, первичная обмотка покрывается 2—3 слоями пропарафиненной бумаги и на нее надеваются секции второй обмотки. При этом надо следить, чтобы все катушки были надеты в последовательном порядке, то есть их обмотки составляли бы продолжение одна другой. В таком же последовательном порядке их и соединяют между собой: конец обмотки первой секции соединяется с началом обмотки второй секции, а конец второй секции — с началом третьей секции и т.д.
К началу и концу вторичной обмотки припаивается по куску толстого гибкого провода длиной по 15 см каждый; после этого вся катушка заливается парафином так, чтобы она представляла сплошную парафиновую массу. При этом надо следить, чтобы не оставалось пустот между секциями, не залитых парафином. Следовательно, катушку надо заливать постепенно. Для удобства заливки надо склеить из картона цилиндр диаметром 115 мм и длиной 240 мм.
Катушку устанавливают в цилиндре так, чтобы между ней и стенками цилиндра было одинаковое расстояние. После этого в цилиндр осторожно, не спеша, наливают расплавленный парафин. После остывания парафина цилиндр с катушки снимать не надо — он будет служить футляром. Его нужно только закрыть с торцов картонными дисками.
Механический прерыватель для катушки
Механический прерыватель для катушки можно сделать таким же, как и у электрического звонка. Поэтому, если у кого найдется старый электрический звонок, то им вполне можно воспользоваться.
Прерыватель необходим для того, чтобы из постоянного тока, который поступает от аккумулятора, получалось переменное напряжение, иначе трансформатор-катушка не будет трансформировать ток.
Для механического прерывателя надо изготовить детали, указанные на рис. 2. Якорь а вырезается из упругого железа. Лучше, конечно, сделать его из тонкой стальной пластинки, потому что он должен хорошо пружинить. Контактную пластину б можно сделать из латуни толщиной в 2 мм или из жести.
Как в якорь, так и в контактную пластину для лучшего соединения между ними при работе необходимо вклепать серебряные контакты. Их можно сделать из старинной серебряной монеты. Рис. 2. Детали прерывателя катушки Румкорфа. а — якорь прерывателя катушки Румкорфа, б — контактная пластина к якорю, в — собранный прерыватель.
Прерыватель собирается на внутренних стенках футляра катушки. На нижней стенке прикрепляется якорь так, чтобы он был на расстоянии 2—3 мм от сердечника катушки. К противоположной стенке прикрепляется контактная пластина так, чтобы она своим серебряным контактом хорошо прижималась к серебряному контакту якоря (см. рис. 2в). Конец первичной обмотки катушки присоединяется к якорю, а от контактной пластины делается отвод, к которому мы будем присоединять второй полюс аккумулятора.
Прерыватель действует так: когда мы включаем напряжение, то ток через контактную пластину, соединенную с якорем, проходит по первичной обмотке катушки. В это время сердечник намагничивается и притягивает якорь. Якорь, притянувшись к сердечнику, размыкает цепь. С отсутствием электрического тока магнитные силы исчезают из сердечника, якорь вновь возвращается в прежнее положение, то есть замыкает цепь, ток вновь поступает в катушку, сердечник опять притягивает якорь и т.д.
Таким образом в первичной обмотке нашей катушки создается переменное напряжение, которое трансформируется вторичной обмоткой и повышается в несколько сот раз.
Из сказанного выше нетрудно понять, что если у кого-нибудь найдется повышающий трансформатор, то его легко можно переделать в катушку Румкорфа. Для этого придется только сменить сердечник—сделать его прямым, не замыкающимся, как у обычных трансформаторов, и устроить прерыватель.
Искра такой катушки будет зависеть от соотношения витков первичной и вторичной обмоток. У кого найдется понижающий трансформатор с напряжением в 4—6 вольт, тот может использовать катушку Румкорфа как повышающий трансформатор, включив в нее переменный ток в 4—6 вольт, и снять то же напряжение с повышающей обмотки, как и от аккумуляторов. Только в этом случае включать напряжение надо прямо в первичную обмотку катушки, минуя прерыватель.
Разрядник
Разрядник устроен очень просто. Он состоит из двух стоек с контактами, к которым присоединяются концы вторичной обмотки катушки. На вершинах стоек укреплены два стержня, направленных друг к другу.
Если стержни будут сдвинуты на такое расстояние, которое может покрыть искра, вырабатываемая нашей катушкой, то между стержнями образуется сплошная дуга из электрических искр.
Стойки устанавливаются на крышке деревянного футляра катушки на расстоянии 150 мм. Их можно изготовить из сухого дерева или изоляционных материалов — фибры, эбонита, карболита. Стойки делаются длиной 150 мм и диаметром 20 мм. На расстоянии 30 мм от одного торца в стойках просверливаются сквозные отверстия для стержней, а с торцов просверливаются отверстия по центру до пересечения стержневых отверстий. В них будут ввертываться крепящие винты.
Если стойки будут сделаны из дерева, то в торцы можно просто ввернуть шурупы. Рядом со стойками ввертываются две клеммы, к которым снизу крышки присоединяются начало и конец вторичной обмотки, если катушка будет работать от переменного тока.
Если же она будет работать от аккумулятора, то нужно будет изготовить еще и прерыватель. Тогда соединение будет иным. Готовый и установленный разрядник показан на рис. 1в. Для лучшего предохранения катушки от всяких случайных повреждений надо сделать деревянный футляр. Размеры его показаны на рис. 1в.
Как сделать простой индукционный нагреватель
Индукционный нагреватель – это устройство, которое работает используя магнитные свойства металлов. Сделать его своими руками очень просто. Устройство будет полезно не только для изучения основ электротехники, но и в практических целях, например, для закалки деталей. После небольшой доработки можно использовать для сборки домашнего отеплителя.
Необходимые детали
- медная проволока диаметром 1-1,5 мм;
- 2 полевых транзистора IRF44N с радиаторами;
- набор конденсаторов, общей емкостью 2-2,5 мкф;
- по 2 резистора сопротивлениями 10 Ком и 470 Ом.
Процесс сборки индукционного нагревателя
Схема довольно проста, поэтому будем собирать ее навесным монтажом. Все элементы впоследствии закрепим на небольшом деревянном бруске.

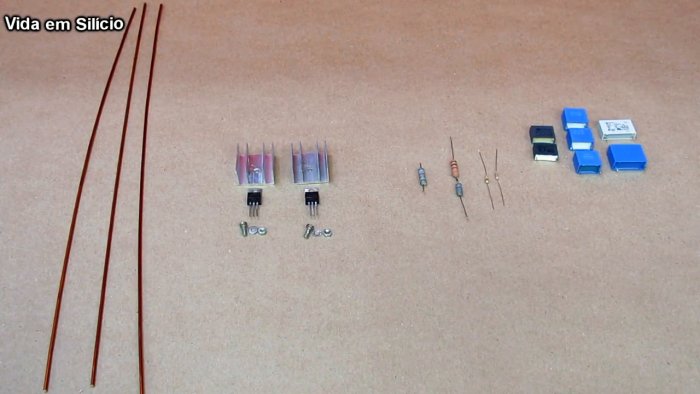

Подготовим детали. Если под рукой не окажется резисторов нужных номиналов, можно соединить два последовательно.
Помните! При последовательном соединении резисторов, их мощность остается неизменной. Если вы заменяете R3 или R4 несколькими резисторами, убедитесь, что все детали имеют требуемую мощность рассеивания.
Изготовим индуктор. На гладкий стальной стержень диметром 70 мм, намотаем 3 витка медного провода, оставив с концов прямые отрезки под выводы. Нужно сделать две такие катушки.
Спаяем вместе два вывода катушек, которые образуют общую точку.
Для изготовления катушки индуктивности L1 нужен стержень тоньше, диаметром 20-25 мм. Намотаем 10 витков провода. Для удобства монтажа сделаем так, чтобы выводы были расположены в противоположных направлениях.

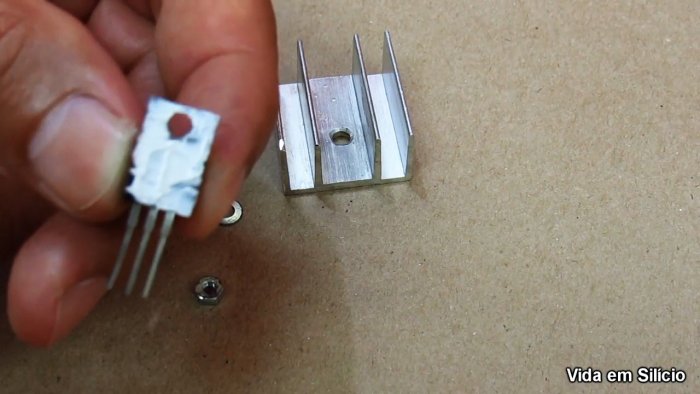

Установим транзисторы на радиаторы, смазав внутреннюю часть корпуса термопастой.
Соберем конденсаторную батарею необходимой емкости, соединив их параллельно. В качестве проводников используем такой же медный провод, которым проводили намотку индуктора.
Отформуем выводы транзисторов: крайнюю левую ножку аккуратно изогнем влево, крайнюю правую – вперед.
Соединим центральные выводы транзисторов с конденсаторной батареей.
Соединим исток первого транзистора (крайний правый вывод) с истоком второго перемычкой. Оставим небольшой отрезок провода для дальнейшего монтажа.
Подпаяем резисторы согласно схеме.

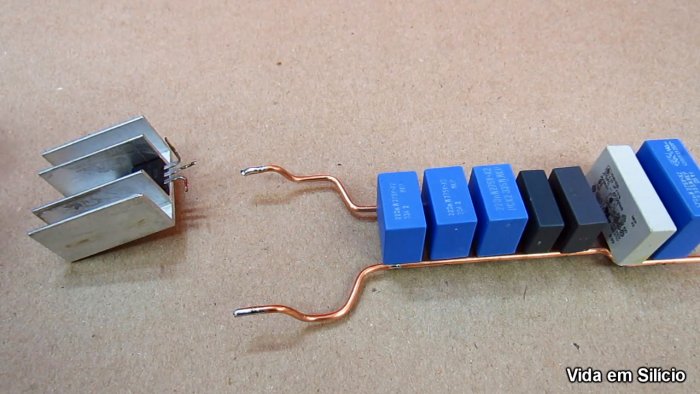

С другой стороны конденсаторной батареи устанавливаем индуктор, средний вывод которого соединяем с катушкой индуктивности.
Установим клеммник питания. «Плюсовой» провод пойдет на свободный конец катушки индуктивности, «минус» соединяем с перемычкой между правыми ножками транзисторов.
Устройство готово к работе. Если поместить в катушку индуктора металлический предмет, он быстро нагреется. Сама же катушка нагреваться не будет.
Индукционный нагреватель: схемы самостоятельного изготовления
Сегодня электроэнергия обходится потребителям совсем недешево, но работающие на таком ресурсе отопительные приборы пользуются у населения определенной популярностью. Большой интерес вызывают устройства, функционирующие на принципе электромагнитной индукции. В статье описано, как работает подобное устройство, где используется, и как сделать индукционный нагреватель своими руками. Но прежде — немного истории.
В начале девятнадцатого века ученый из Англии Фарадей проводил эксперименты, преследуя цель преобразовать магнетизм в электроэнергию. У него вышло получить поток энергии в первичной обмотке, состоящей из провода, накрученного на сердечник, изготовленный из железа. Таким образом стала открыта электромагнитная индукция. Произошло это в 1831 г.
Первую плавильню, использующую мощный водонагреватель, работающий по принципу индукции, открыли в Англии, в тридцатых годах прошлого века. В восьмидесятых прошлого века принцип индукции применялся более активно. Специалисты разработали вихревые нагреватели. Ими обогревали заводские цеха и различные производственные помещения. Через некоторое время начали производить бытовые устройства.
Принцип работы индуктора
Вихревые нагреватели обычно используются для отопительных котлов. Они пользуются большим спросом у населения за счет своей мощности и простой конструкции. Функционирование их основывается на передаче теплоносителю энергии магнитного поля. Вода, подающаяся в аппарат, нагревается путем подачи энергии. Далее она подается в отопительную систему. Чтобы появилось давление, применяется насос. Вода циркулирует и защищает элементы от перегрева. Теплоноситель вибрирует, что предотвращает появление накипи на стенках оборудования.
Если изучить изнутри индукционный обогреватель, там можно обнаружить металлический корпус, изоляцию и сердечник. Основное отличие такого нагревателя от промышленных — обмотка медными проводниками. Последняя находится между 2-ух сваренных стальных труб.
Самодельный индукционный нагреватель мало весит, обладает хорошим КПД и компактными размерами. Как сердечник, тут используется труба с обмоткой. Вторая труба нужна для нагревания. Ток, генерируемый магнитным полем, греет воду. По такому принципу функционируют самодельные устройства и часть современных нагревателей.
Устройство нагревательного прибора
Прибор состоит из таких элементов:
- Пластиковая трубка.
- Сетка из нержавейки.
- Проволока из стали.
- Медная проволока.
- Сварочный инвертор.
Одно из главных достоинств данного устройства — это простая конструкция. Схема индукционного нагревателя примерно такова. В круглом корпусе находится катушка — индуктор. Внутри последнего находится отрезок стальной трубы с 2-мя патрубками на концах. Они нужны для присоединения прибора к отопительной системе. После подключения через трубу будет проходить вода. Труба будет нагреваться. От соприкосновения с ней разогревается теплоноситель.
У других видов прибора катушка крепится к электрической сети, однако имеется и другая схема подключения. Отличается она преобразователем, который повышает частоту колебаний тока, подаваемого на катушку. Этот преобразователь называется инвертором и состоит их 3-х модулей:
- Выпрямитель.
- Инвертор с 2-мя транзисторами.
- Схема управления транзисторами.
Процессы, происходящие в устройстве, похожи на работу трансформатора. Разница во вторичной обмотке, которая тут короткозамкнута и расположена внутри первичной. Еще одно отличие в том, что в случае с трансформатором нагрев — побочный эффект, его стараются избежать.
Интересный факт: обслуживание индукционника обойдется гораздо дешевле, чем, если использовать газовый котел или бойлер. Аппарат состоит из минимума деталей, практически не выходящих из строя. Ломаться в нагревателе нечему. Воду греет обыкновенная трубка, которая в отличие от того же ТЭНа не может перегореть либо испортиться.
Сфера применения
Сегодня применение индукционного нагрева используется очень часто. Основные области применения:
- плавка металла, получение новых сплавов;
- производство металлической проволоки;
- ювелирное дело;
- производство котлов отопления;
- термическая обработка запчастей для транспортных средств;
- медицинская отрасль (дезинфекция инструментов, врачебного оборудования);
- машиностроение, обогрев автосервиса;
- промышленные печи.
Недостатки и достоинства
Рассмотрим положительные характеристики и преимущества индукционного оборудования:
- Нагрев производится в любой среде.
- Возможность изготовления сверхчистых сплавов.
- Быстрый нагрев и плавка любого материала, который проводит ток.
- Элементы прибора монтируются снаружи, врезки отсутствуют. Это гарантирует исключение протечек.
- Индукционный водонагреватель не загрязняет окружающую среду.
- Удобен при необходимости нагрева определенного участка поверхности.
- Площадь контакта теплоносителя с поверхностью нагревателя во много раз больше, нежели в аппаратах с трубчатыми электронагревателями. За счет этого среда греется очень быстро.
- Компактные размеры прибора.
- Оборудование легко настраивается на нужный режим работы и без труда регулируется.
- Имеется возможность изготовления прибора любой формы (в том числе самостоятельно). Это предупреждает локальный нагрев и способствует равномерному распределению тепла.
Проточный нагреватель такого типа практически не имеет минусов, если сравнивать с приборами, работающими по иным принципам. Единственная сложность эксплуатации в том, что необходимо сопоставить индуктор с заготовкой. Иначе нагрев будет недостаточным и маломощным.
Процесс изготовления своими руками
Для работы пригодятся следующие инструменты:
- сварочный инвертор;
- сварочный генерирующий ток силой от 15 ампер.
Еще понадобится проволока из меди, которая наматывается на корпус сердечника. Устройство будет выполнять роль индуктора. Контакты проволоки соединяются с клеммами инвертора так, чтобы не образовалось скруток. Отрезок материала, нужный для сборки сердечника, должен быть нужной длины. В среднем число витков равно 50, диаметр проволоки — 3-м миллиметрам.
Теперь перейдем к сердечнику. В его роли будет полимерная труба, сделанная из полиэтилена. Такой вид пластмассы выдерживает довольно высокую температуру. Диаметр сердечника — 50 миллиметров, толщина стенок — минимум 3 мм. Данная деталь используется как калибр, на который навивается проволока из меди, формируя индуктор. Собрать простейший индукционный нагреватель воды может практически любой человек.
На видео увидите способ — как самостоятельно организовать индукционный нагрев воды для отопления:
Первый вариант
На 50-миллиметровые отрезки рубится проволока, ей заполняется пластиковая трубка. Чтобы она не высыпалась из трубы, следует закупорить торцы проволочной сеткой. На концах ставятся переходники от трубы, в том месте, где подключается нагреватель.
На корпус последнего медной проволокой наматывается обмотка. Для этой цели нужно примерно 17 метров проволоки: нужно сделать 90 витков, диаметр трубы — 60 миллиметров. 3,14×60×90=17 м.
Важно знать! В ходе проверки функционирования устройства следует тщательно удостовериться, что в нем есть вода (теплоноситель). Иначе корпус устройства быстро расплавится.
Труба врезается в трубопровод. Нагреватель подключается к инвертору. Осталось заполнить устройство водой и включить. Все готово!
Второй вариант
Этот вариант гораздо попроще. Выбирается прямой участок метрового размера на вертикальной части трубы. Его следует тщательно очистить от краски, используя наждачку. Далее этот участок трубы покрывается тремя слоями электротехнической ткани. Медной проволокой наматывается индукционная катушка. Вся система подключения хорошенько изолируется. Теперь можно подключить сварочный инвертор, и процесс сборки полностью завершен.
Перед тем как начинать изготовление водонагревателя своими руками, желательно ознакомиться с характеристиками заводских изделий и изучить их чертежи. Это поможет разобраться с исходными данными самодельного оборудования и избежать возможных ошибок.
Третий вариант
Чтобы сделать нагреватель этим более сложным способом, нужно использовать сварку. Для работы еще понадобится трехфазный трансформатор. Друг в друга нужно вварить две трубы, которые будут выполнять роль нагревателя и сердечника. На корпус индукционника накручивается обмотка. Таким образом повышается производительность прибора, который имеет компактные размеры, что очень удобно при его эксплуатации в домашних условиях.
Для подвода и отвода воды, в корпус индукционника ввариваются 2 патрубка. Чтобы не терять тепло и предотвратить возможные утечки тока, нужно сделать изоляцию. Она избавит от проблем, описанных выше, и полностью исключит появление шума при работе котла.
Правила безопасности и рекомендации
Техника безопасности должна соблюдаться всегда. Особенно когда мастерят что-то самостоятельно. Здесь нагреватели применяются для систем, имеющих принудительную циркуляцию. Теплоэнергия вырабатывается очень быстро и может возникнуть перегрев теплоносителя.
Нельзя забывать про предохранительный клапан. Он крепится на нагревателе. В случае когда циркулярный насос перестанет работать, то стопроцентно случится перегрев теплоносителя. Если клапан не будет установлен заранее, то произойдет разрыв системы. Последняя должна из предосторожности оснащаться термостатом. Если нагреватель заключен в металлический корпус, то он обязательно заземляется.
Так как у самодельной конструкции нет нормального экранирования, то индукционник устанавливается как минимум в 80-и сантиметрах от горизонтальных поверхностей. Расстояние до стены — от 30 сантиметров.
Совет: мощность самодельных нагревателей может способствовать распространению электромагнитного излучения. Устройство желательно экранировать оцинкованной сталью и не устанавливать в жилом помещении! Электромагнитное переменное поле есть внутри и снаружи катушки. Оно будет нагревать все металлические поверхности, расположенные рядом.
Так, без глобальных финансовых трат, нетрудно собственноручно сделать этот нехитрый прибор. Схема сборки проста, и справиться с работой по сборке нагревателя собственноручно сможет практически каждый. Тут не требуется профильных технических знаний. Завершить работу можно буквально за несколько часов.
Самодельный индукционный нагреватель по рабочей схеме
Электромагнитная индукция – появление электрического тока при вмешательстве в магнитное поле. Инженеры смогли разработать нагреватели, которые работают по этому принципу. Сайт «Сантехник Портал» представляет схемы, как сделать индукционный нагреватель своими руками для бытового использования. Но сначала необходимо понять, по какому принципу работает данное оборудование.
Принцип действия индукционного нагревателя
После открытия Фарадеем электромагнитной индукции в 1831 году, силу индукции стали использовать в промышленности, различных моторах и генераторах, в трансформаторных устройствах. Были созданы нагреватели, которые работали на основе того же принципа индукции, что и печь для плавки металла. Чуть позже стали изготавливать бытовые приборы.
Итак, электромагнитная индукция возникает в обмотке из проволоки, намотанной на железный сердечник.
При разборке индукционного котла можно увидеть, что в его конструкцию входят: сердечник, электро- и теплоизоляция, и кроме этого непосредственно корпус. Данный обогреватель отличается от промышленных, главным образом, наличием тороидальной обмотки с медными проводниками. Ее расположение находится между двух сваренных между собой труб.
Материалом для изготовления этих труб служит ферримагнитная сталь. Стенки таких труб имеют толщину более 10 мм. Благодаря данному типу конструкции нагреватель весит гораздо меньше, его габариты более компактные, а КПД гораздо выше.
Сердечником здесь служит труба с обмоткой. Другая, необходима для непосредственного нагрева теплоносителя. Индукционный ток, генерируемый высокочастотным магнитным полем с внешней обмотки на трубу, служит для нагрева теплоносителя. Данный процесс вызывает вибрацию стенок, из-за чего на них не может отложиться накипь.
Из-за нагрева сердечника при работе происходит и нагрев теплоносителя. Температура сердечника увеличивается благодаря вихревым токам. Они образуются из-за магнитного поля, генерируемого токами высокого напряжения. Это является основным принципом индукционных нагревателей воды, а также большинства современных котлов.
Применение силы индукции для обогрева
Нагревательные приборы, использующие в основе своего функционирования электроэнергию, определенно являются наиболее удобными и максимально комфортными при эксплуатации. Их безопасность гораздо выше, нежели у оборудования, которое работает от газа. Кроме того, данные устройства не оставляют как остаточные продукты своего функционирования сажи и копоти.
Главным недостатком таких приборов, пожалуй, можно назвать, высокий расход электроэнергии. Для большей экономии народные мастера придумали, как самостоятельно изготавливать индукционные нагреватели. Как результат, получается агрегат, для функционирования которого требуется в разы меньше электричества.
Простой индукционный нагреватель 12 В
Простой индукционный нагреватель состоит мощного генератора высокой частоты и низкоомной катушки-контура, которая является нагрузкой генератора.
Генератор с самовозбуждением генерирует импульсы на основании резонансной частоты контура. В результате в катушке возникает мощное переменное электромагнитное поле частотой порядка 35 кГц.
Если в центр этой катушки поместить сердечник из токопроводящего материала, то внутри него возникнет электромагнитная индукция. В результате частой смены эта индукция вызовет в сердечнике вихревые токи, которые в свою очередь повлекут за собой выделение тепла. Это классический принцип преобразования электромагнитной энергии в тепловую.
Индукционные нагреватели очень давно используются во многих областях производства. С их помощью можно делать закалку, бесконтактную сварку, и самое главное — точечный прогрев, а также плавление материалов.
Ресурс «Сантехник Портал» продемонстрирует вам схему простого низковольтного индукционного нагревателя, которая уже стала классической.
Еще больше упростим эту схему и стабилитроны «D1, D2» не будем устанавливать.
Элементы, которые понадобятся:
- Резисторы на 10 кОм – 2 шт.
- Резисторы на 470 Ом – 2 шт.
- Диоды Шоттки на 1 А – 2 шт.
- Полевые транзисторы IRF3205 – 2 шт.
- Индуктор «5+5» — 10 витком с отводом от середины. Чем толще провод, тем лучше.
- Дроссель – 25 витков на кольце из блока старого компьютера.
- Конденсатор 0,47 мкФ. Лучше набирать емкость несколькими конденсаторами и на напряжение не ниже 600 Вольт.
Изготовление простого индукционного нагревателя 12 В:
- Намотать индуктор.
- Собрать схему навесным монтажом, отделив колодкой индуктор от всей схемы.
- Конденсатор желательно располагать в непосредственной близости от выводов катушки.
- Транзисторы установить на радиаторы.
- Запитать всю установку от аккумулятора 12 Вольт.
Работает отлично. Лезвие канцелярского ножа нагревает до красноты очень быстро.
Транзисторы и сам индуктор греются, если работает постоянно. На небольшое время – не критично почти.
Схема и описание индукционного нагревателя на 500 Ватт
Схема индукционного нагревателя мощностью 500 Ватт, который можно собрать самостоятельно! В сети можно найти огромное множество данных схем, но они сразу же становятся неинтересны, так как в своем большинстве они либо абсолютно нерабочие, либо функционируют не так как ожидалось. Но приведенная схема индукционного нагревателя проверена и абсолютно рабочая, но ее главным плюсом является ее простота, которую по достоинству оценит каждый.
Компоненты и катушка:
В рабочей катушке самодельного индукционного нагревателя 5 витков, для намотки применяется медная трубка около 1 см диаметром, но можно использовать и трубку меньшего диаметра. Данный диаметр выбран не просто так, так как через трубку проходит вода для охлаждения транзисторов и катушки.
Можно использовать транзисторы IRFP150, если нет возможности найти IRFP250. Конденсаторы можно использовать пленочные емкостью 0,27 мкФ 160 Вольт, но если таких нет, подойдут и с емкостью 0,33 мкФ и выше. Стоит помнить, что схема запитывается напряжением до 60 Вольт, но в данном случае необходимо установить конденсаторы с напряжением 250 Вольт. В случае если схема подключается к питанию до 30 Вольт, то на 150 более чем достаточно.
Стабилитроны используются любые на 13-15 Вольт от 1 Ватта, к примеру, можно применять 1N5349 и похожие. Диоды можно применять типа UF4007 и им подобные. Резисторы на 470 Ом от 2-х Ватт.
В качестве радиаторов, можно применять медные пластины, припаиваемые напрямую к трубке, в виду того что в данной конструкции применяется водяное охлаждение. С профессиональной точки зрения, данный вид охлаждения является наиболее эффективным, в виду сильного нагревания транзисторов ни один вентилятор и никакие радиаторы не способны спасти их от перегревания.
Расположение охлаждающих пластин проходит таким образом, чтобы трубка катушка проходила через них. Пластины и трубка спаиваются друг с другом при помощи газовой горелки и большого паяльника для пайки автомобильных радиаторов.
Конденсаторы располагаются на двухстороннем текстолите, для более качественного охлаждения плату припаивают таким же образом напрямую к трубке катушки.
Дроссели наматываются на ферритовые кольца, как правило такие можно найти в компьютерном блоке питания, провод необходимо использовать медный изолированный.
Индукционный нагреватель в результате получится достаточно мощный, с легкость плавить алюминий и латунь, с железными деталями тоже справиться, но гораздо медленнее. Если были использованы транзисторы IRFP150, то по характеристикам схема может быть запитана напряжением до 30 Вольт, из-за этого мощность ограничена только данным фактором. Так что специалисты рекомендуют использовать транзистор IRFP250.
Основные правила и рекомендации
Данными системами рекомендуется пользоваться в закрытых отопительных контурах с принудительной циркуляцией теплоносителя. Можно данные устройства использовать с пластиковыми трубопроводами.
Котел необходимо установить так, чтобы между ним, стенами и другими устройствами, работающими от электричества, было не менее 30 см. От пола и потолка также должна быть соблюдена дистанция в 80 см.
Кроме того, специалисты настоятельно рекомендуют установить систему безопасности на индуктивный прибор за выходным патрубком. Для этого потребуется манометр, устройство сброса воздуха и подрывной клапан.
Таким образом, теперь вы знаете, как сделать индукционный нагреватель своими руками без лишних капиталовложений и хлопот. Данный агрегат будет служить верой и правдой ни один год, обогревая жилище. Схема сборки достаточно простая и ее монтаж займет всего пару часов.
