Как построить радиоуправляемую подводную лодку с мотором

Как сделать подводную лодку с управлением от машинки

Хочу сделать подводную лодку , управление от машинки средних размеров . 4 команды . Как лучше сделать корпус и механизм погружения ?

привет Сева.не каждый взрослый моделист возьмется делать радиоподлодку-я вот лет 5 хочу -пока созреваю…что в твоем понятии управление от машинки на 4 канала…погружение бывает ДИНАМИЧЕКОЕ-когда модель под действием движения от винта и угла рулей уходит под воду.и еще есть погружение при помощи баластных цистерн-когда вода при открытии определенных отверстий-шпигата- наполняет цистерну и модель под изменением веса меняет центровку и вес -уходит под воду. нужна спец аппаратура для открытия и т.д… лучше все это узнать в кружке судомоделирования и отточить свои познания на модели резиномоторной лодки-там очень много нюансов…вот потом и строй радиолодку.полазий по сайту-много полезного найдешь для себя.с ув Александр.

Как построить радиоуправляемую подводную лодку с мотором

RC Магазины

Home Авиамодельный Форум Не летающие модели Судомодели Подводная лодка своими руками

  • Twisted GeeBee
  • Radiolink RC6GS V3
  • Dancing servo (Arduino)
  • Изготовление, чертежи и полет свободного летающего дельтаплана
  • Мои недавние проекты
  • Минтранс разрешил запускать дроны над городами
  • Авиамодели, дроны и запрет полетов
  • Fokker D.VIII
  • Складной пропеллер из обломышей своими руками
  • Балансир из карандашей
  • Минтранс разрешил запускать дроны над городами (4)
  • Изготовление, чертежи и полет свободного летающего дельтаплана (2)
  • Двухметровый зальник По-2 (8)
  • Авиамодели, дроны и запрет полетов (2)
  • Автономная поисковая пищалка JHE42B на авиамодель (10)
  • Изготовление авиамодели Katana 3D своими руками (10)
  • Замена подшипников мотора 2205 1400 (4)
  • Как сделать Mini Flash (1)
  • Складной пропеллер из обломышей своими руками (4)
  • Современные пульты радиоуправления в 2022 году (9)

JJPRO F01 64CH 5.8G Full Band 640X480 WVGA 5 Inch FPV Goggles VR Headset with Battery for RC DroneVolantex V761-1 Firstar Mini 2.4G 3CH 6 Axis Gyro Micro RC Airplane RTF5.8G 40CH FPV Monitor 7 Inch 16:9 4:3 TFT Display Auto Search Build in Battery For RC DroneiRangeX iRX6 Multiprotocol TX Module for Flysky FS-i6 i6x TransmitterEachine SpeedyBee SEC 1/3 CCD 600TVL 2.3mm FOV 145 Degree Mini FPV Camera With OSD For RC DroneRadiolink TS100 Mini M8N GPS Module UBX-M8030 For Radiolink Mini PIX F4 Flight ControllerZeta Wing Wing Z-84 Z84 EPO 845mm Wingspan Flying Wing PNPFMS Typhoon 1100MM Wingspan EPO Warbird RC Airplane PNP2.4G CC2500 NRF24L01 A7105 CTRF6936 4-IN-1 Multi-protocol STM32 TX Module With AntennaRealacc Waterproof Diamond Grid Backpack Nylon For DJI Phantom 4/ DJI Phantom 4 Pro

Для удобства пользования форумом и поиска информации прошу придерживаться правила: 1 тема = 1 вопрос.

К примеру, если обсуждается настройка передатчика, а у вас вопрос про подключение такого же передатчика к симулятору или вопрос про другую модель передатчика — создавайте новую тему. Если вы новичок в авиамоделизме, рекомендуется прочитать статью Новичку и ссылки с нее.

  • Начало
  • » Не летающие модели
  • » Судомодели
  • » Подводная лодка своими руками

Страница: 1 2 » Последняя

Подводная лодка своими руками

Подводная лодка своими руками

Подлодка — это просто! 🙂

Specs:
Displacement: 2.35 kg (5.2 lb)
Test depth: 6 m (20 ft)
Hull: glass jar (IKEA 365+ 1.7l), plastic lid
Balloon: latex water balloon for kids
Motors: 2x Lego PF L-motor (88003-1), 1x Lego PF Servo motor (88004-1)
Compressor parts: Lego pneumetic pump small V2 (bb0875), Lego pneumatic switch (bb0874), Lego Gear 24 Tooth Clutch (60c01), Lego Hose Pneumatic 4mm (21825)
Magnetic couplings: K&J Magnetics D34-N52 neodymium magnet, TapeCase 423-5 UHMW Tape
Propeller: Lego Propeller 3 Blade with 24t Gear (2740c01)
Radio control: 27 MHz controller dissembled from a toy submarine (Zantec Mini RC U Boot), L298 H-bridge to drive motors
Power supply: 9V Lego battery box for the motors, 3.7V Li-Po for the radio
Pressure sensors: Lego Manometer (64065), Jolly Logic Altimeter One

Радиоуправляемая подлодка из кувшина

На счету многих моделистов есть самодельные радиоуправляемые модели кораблей и самолетов. Более сложным этапом конструирования является изготовление подводных лодок. Разберем интересную концепцию подлодки на основе деталей Лего и кувшина.

Радиоуправляемая подлодка из кувшина

Основные материалы:

  • пластиковый кувшин с крышкой;
  • 3 моторчика Лего;
  • цилиндр Лего
  • шприц 60 куб;
  • батарейный блок;
  • система радиоуправления с дистанционным пультом;
  • металлолом для баланса.

Радиоуправляемая подлодка из кувшина

Сборка подлодки

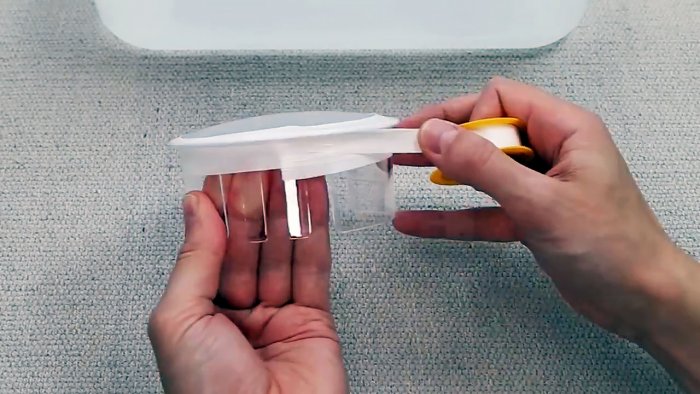

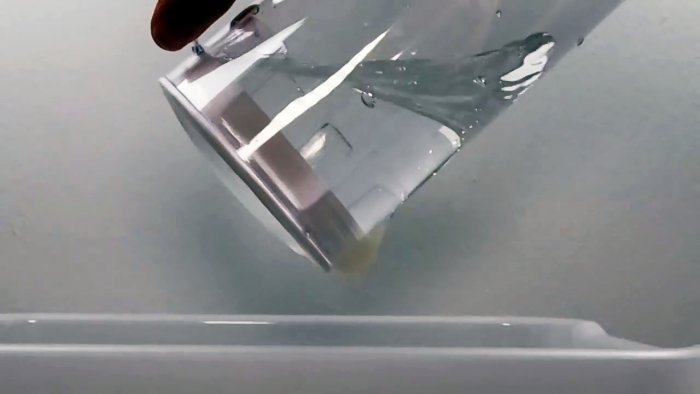

Сначала нужно сделать кувшин водонепроницаемый. Для этого его крышка уплотняется фумлентой, а носик заклеивается термоклеем.

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

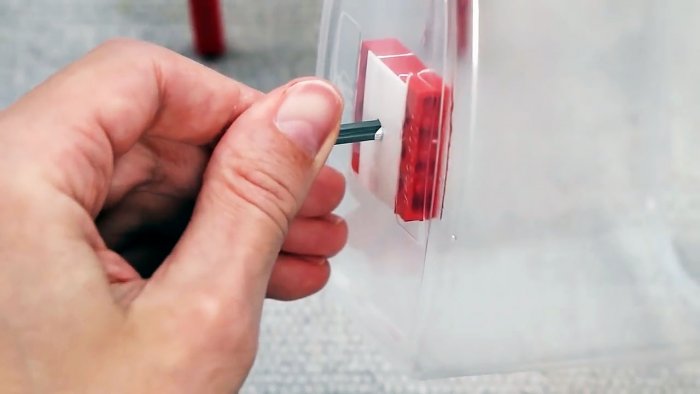

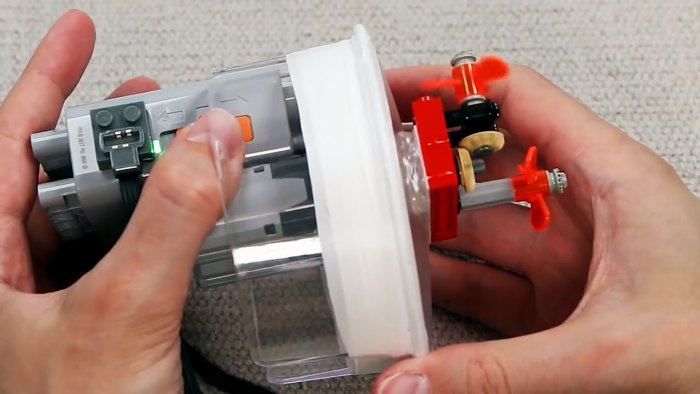

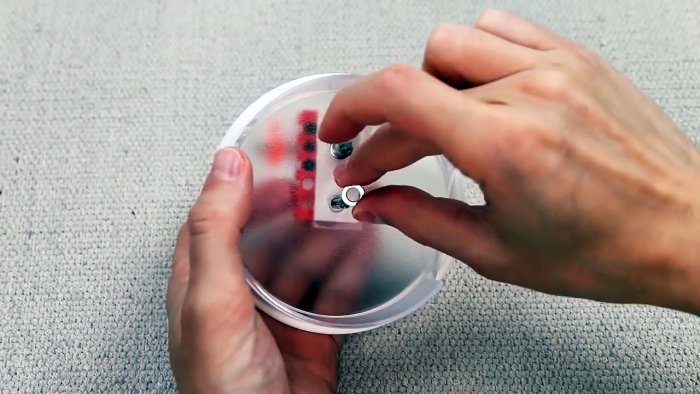

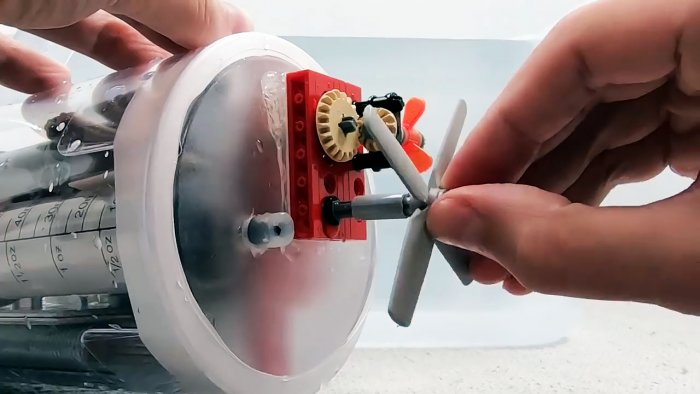

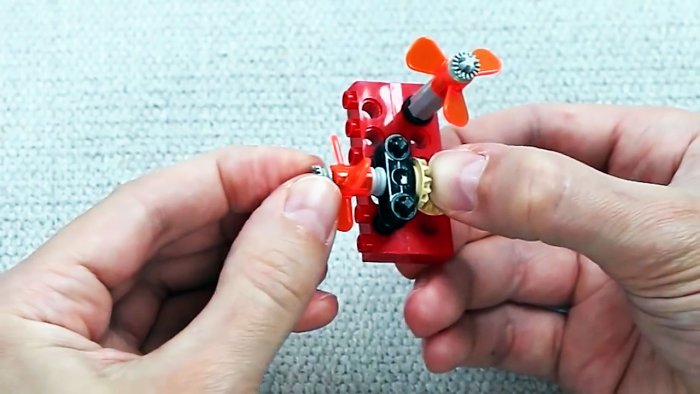

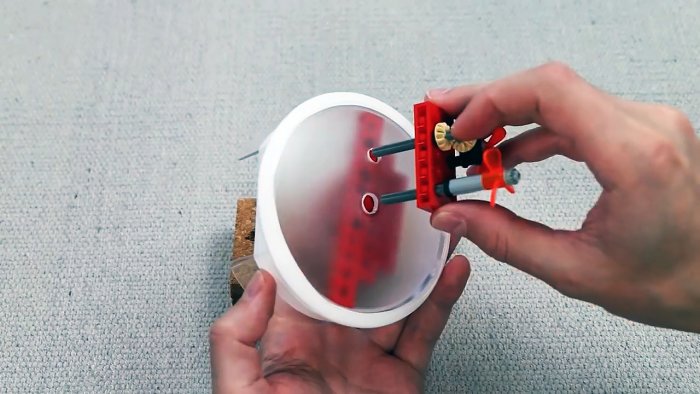

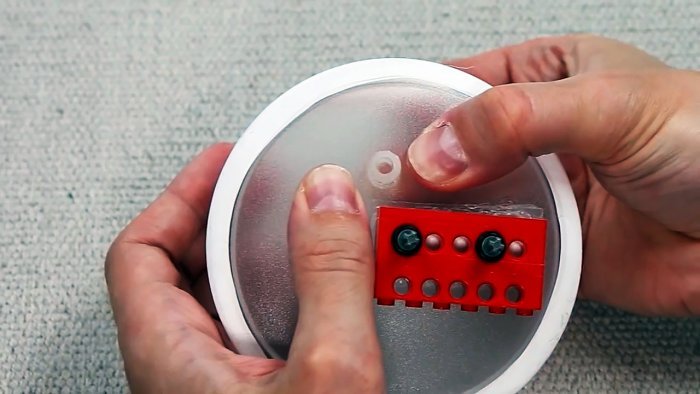

В крышке кувшина делается 2 отверстия, в которые выводятся валы от двух двигателей. Для герметичности они уплотняются фумлентой. На один вал мотора крепится большая лопасть, отвечающая за горизонтальное движение. На вал второго двигателя фиксируется поворотный редуктор Лего с небольшой лопастью, управляющей поворотом лодки. Питание обоих моторов осуществляется через общий батарейный блок.

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

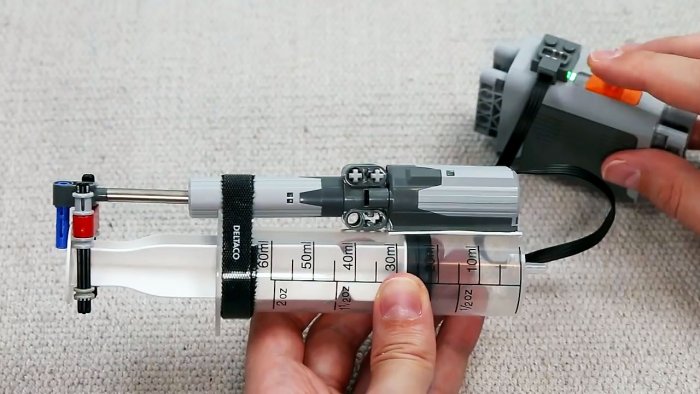

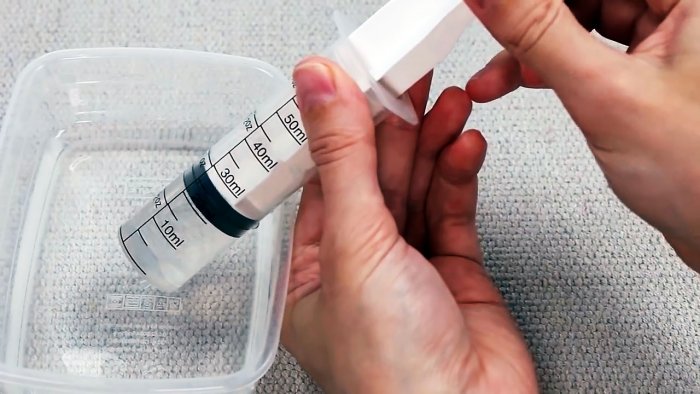

Чтобы сделать механизм набора и сброса балласта нужно соединить вместе выдвижной цилиндр и третий моторчик. Шток цилиндра связывается с поршнем шприца. Корпус двигателя закрепляется к корпусу шприца. Питание моторчика подается через тот же батарейный блок. Данный механизм сможет всасывать воду в шприц, тем самым утяжеляя лодку для погружения, и выдавливать ее для всплытия. В крышке кувшина делается еще одно отверстие, в которое выводится шланг от шприца.

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

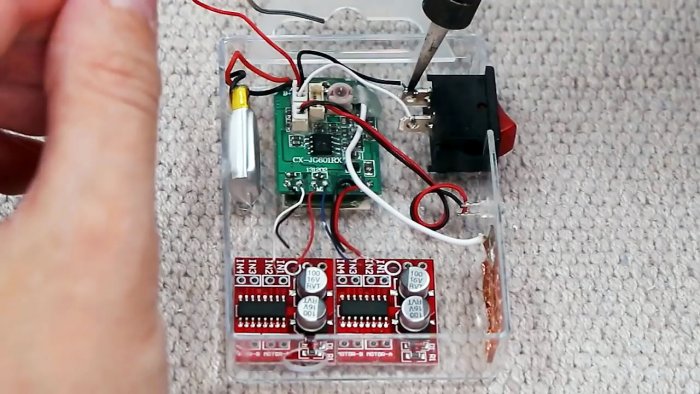

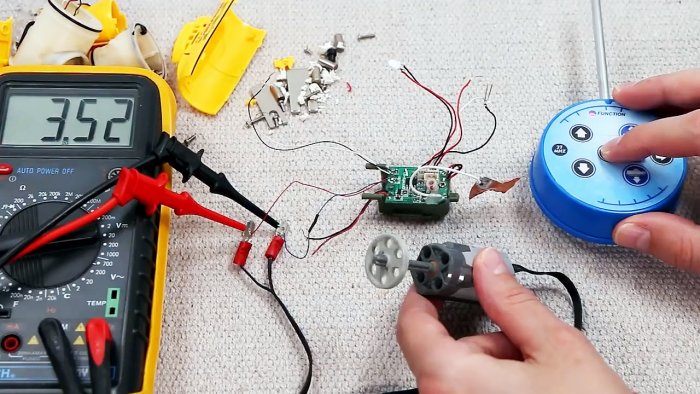

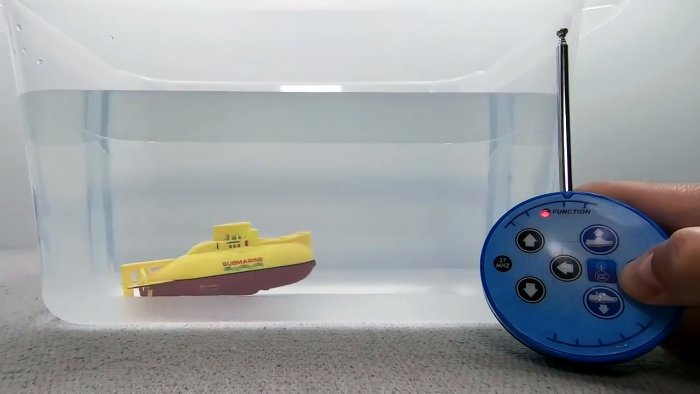

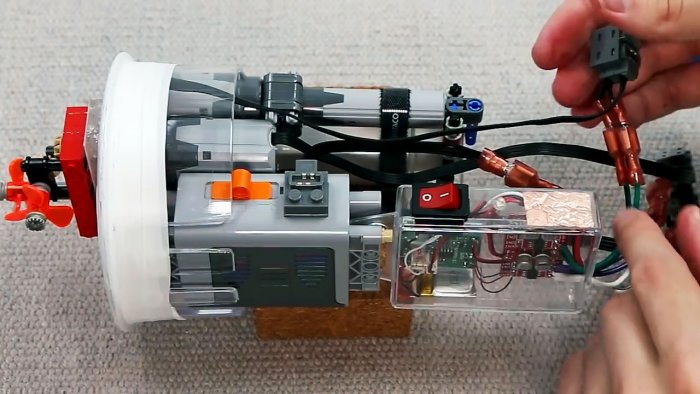

Для управления лодкой нужна специальная система ДУ. Ее можно снять из игрушечной мини подлодки. Применяемая в ней схема управления рассчитана на ход вперед/назад, поворот влево/вправо, набор и сброс балластовых вод. Демонтированное управление лучше спрятать в герметичный бокс, поскольку корпус лодки в любом случае будет давать легкую течь. Питание от батарейного блока с помощью стандартных разъемов Лего подается на управление. От него уже делается разводка по трем моторчикам.

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

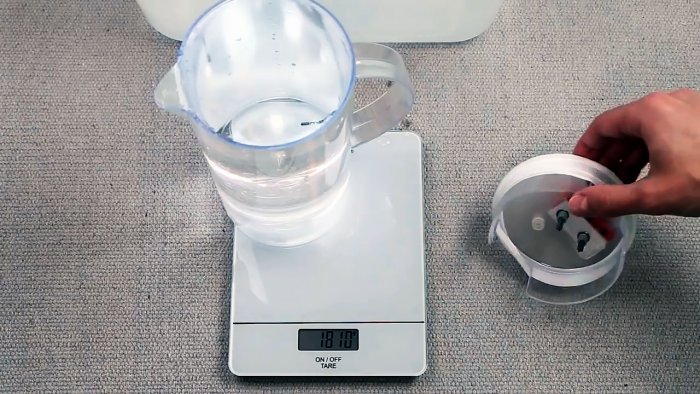

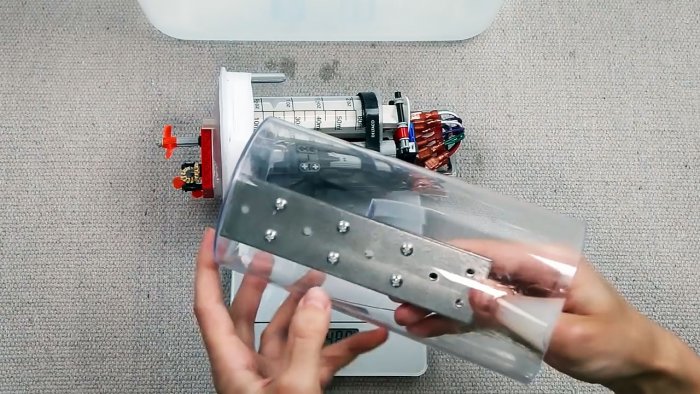

Чтобы подлодка могла нормально плыть, ей нужно придать нулевую плавучесть. Для этого кувшин по края заполняется водой и взвешивается вместе с крышкой. Теперь нужно заполнить лодку балластовым металлоломом так, чтобы вместе с оборудованием она имела такую же массу. Это позволит ей не тонуть, а ровно держалась под верхним слоем воды. Если ее перекосило, то отгрузку нужно перераспределить по корпусу, компенсировав уклон.

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

Радиоуправляемая подлодка из кувшина

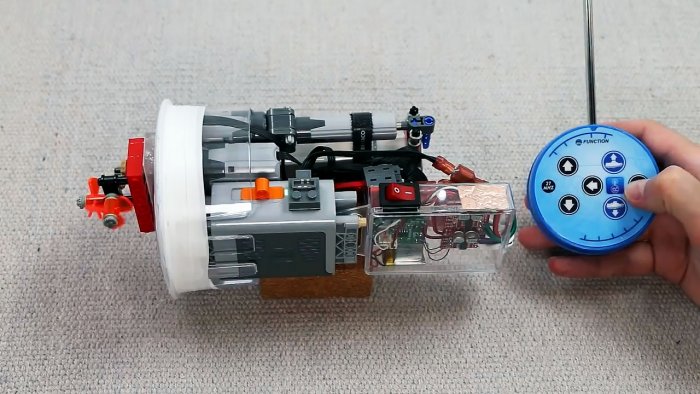

Подлодка готова. Если планируется установить в нее камеру, то нужно убрать часть отгрузки. Первые испытания подводного аппарата лучше проводить привязав его ниткой, чтобы вытаскивать в случае ЧП. Периодически лодку придется вынимать из воды и сливать набранную воду, поскольку штатные моторные валы не позволяют добиться полной герметичности.

Радиоуправляемые подводные лодки

Радиоуправляемые подводные лодки это настоящие действующие модели способные погружаться под воду. Предлагаем как простые подводные аппараты так и копии реальных боевых подводных лодок.

Радиоуправляемая подводная лодка Sea wolf 13000-06
3400 руб Не доступен
Подводная лодка NEPTUN SB-1 EP Super Combo на радиоуправлении
25500 руб На заказ
Радиоуправляемая модель подводная лодка U2540 TYP XXI (Robbe)
32500 руб Не доступен

Радиоуправляемая подводная лодка может показаться чем то нереальным, но нет, такие модели уже давно выпускаются и при этом обладают очень неплохими техническими характеристиками. Теперь и увлекательный подводный мир покорится вам!

Все радиоуправляемые подводные лодки, могут двигаться вперед назад, поворачивать и погружаться. Но при этом можно выделить 2 основным подвида, первый подвид это игрушечные модели, обладающие низкой ценой, крайне простые в управлении и обслуживании, но не способные погружаться на большую глубину. Второй подвид это более серьезные профессиональные радиоуправляемые подводные лодки способные погружаться на большую глубину и развивающие достаточно большую скорость. Кроме того, в такие лодки можно установить видеокамеру.

Внешне модели подводных лодок могут быть как со своим уникальным дизайном, так и копирующие настоящие модели. Для движения модели применяются современные электродвигатели и аккумуляторы. Для погружения многих моделей применяется система, позволяющая закачивать и выталкивать воду из балластной системы, также как на настоящих подводных аппаратах. Ещё одна полезная функция, применяемая на некоторых радиоуправляемых подводных лодках это система автоматического всплытия при падении напряжения аккумуляторов.

Для управления подводными лодками обычно применяется 3х или 4х канальное радиоуправление.
