Приёмник + передатчик 433MHZ (комплект модулей)
Комплект состоит из двух модулей: радиопередатчика и приемника, настроенных на частоту 433,92 МГц. Он предназначен для создания простого радиоканала трансляции данных, где происходит передача команд без обратной связи. Контроль выполнения команды дистанционного управления с помощью комплекта приемник + передатчик 433MHZ производится оператором. Например: квартирный радиозвонок, дистанционное включение освещения, управление электромагнитным замком двери, двигателями штор, жалюзи, видеокамеры. Источники питания приборов должны иметь хорошую фильтрацию от помех сети 220 В.
Приемник и передатчик 433MHZ рассчитаны на антенны с волновым сопротивлением 50 Ом. Они изготавливаются из одножильного провода длинной 17 см, что примерно соответствует 1/4 длины волны сигнала 433,92 МГц или из проволоки длинной 33 см, свернутой в спираль, что примерно соответствует ½ длины волны. Антенны устанавливаются как можно дальше от источников помех и металлических конструкций.
Передатчик 433MHZ
Модуль содержит резонатор на поверхностных акустических волнах. Металлический корпус резонатора выполнен в виде большой таблетки. Для передачи используется амплитудная модуляция. Когда на управляющем входе уровень лог. 1 передатчик 433MHZ работает и передает в эфир сигнал несущей частоты, а когда лог. 0 выключается.
Характеристики
Питание
напряжение
номинальное 5 В,
пределы 3,5–12 В.
ток 9–40 мА
Несущая частота 315 МГц или 433,92 МГц
Максимальное отклонение частоты 150 КГц
Мощность передачи
номинальная 10 мВт (при питании 5 В),
максимальная 25 мВт (на частоте 315 МГц при питании 12 В).
Скорость передачи данных 2 Кбод
Размеры платы 19 x 19 мм
Описание
Устройство передает сигналы с помощью разновидности амплитудной модуляции ООК (On Off Кeying). Это альтернатива обычной амплитудной модуляции ASK несущей частоты. Альтернативой является бинарная форма модуляции. При обычной модуляции ASK происходит постоянное энергопотребление, а в процессе ООК энергии требуется меньше. Скорость передачи данных в режиме ООК ограничивается временем выхода генератора на рабочий режим. Благодаря использованию в передатчике ООК модуляции происходит экономия энергии, что особенно важно при питании от батарей.
Верхний график показывает форму сигнала DATA управления передатчиком 433MHZ. Центральный красный график сигнал с выхода обычного передатчика использующего амплитудную модуляцию. Нижний график сигнал с выхода нашего передатчика, использующего ООК модуляцию.
Схема передатчика.
Генератор передатчика выполнен на одном транзисторе Q1. Частота генерации стабилизирована фильтром SAW. Благодаря применению фильтра схема становится простой и надежной. Транзистор Q2 позволяет включить или выключить генератор. Через конденсатор C2 генерируемая частота идет в антенну. При напряжении на входе TXD 4,5 В транзистор Q2 открывается и схема генератора подключается к общему проводу. Происходит генерация сигнала несущей частоты.
На плату нанесены наименования контактов. Наименование контактов и их сигналы:
DATA – управляющий сигнал,
VCC – питание,
GND – общий провод.
Приемник 433MHZ
Питание
напряжение 4,5–5,5 В
ток
покоя 4 мА,
максимальный 5,5 мА.
Частота приема 315 МГц или 433,92 МГц
Ширина полосы пропускания 2 МГц
Чувствительность 100 dB
Скорость приема информации до 9600 бод (на частоте 315 МГц и уровне 95 dBm)
Размеры 30 x 14 x 7 мм
Приемник 433MHZ построен по сверхрегенеративной схеме, поэтому обладает большой чувствительностью.
Схема приемника 433MHZ.
На плату нанесены наименования контактов. Для выходного сигнала DATA отведены два соединенных центральных контакта. Наименование контактов и их сигналы:
DATA – выход,
VCC – питание,
GND – общий провод.
После сборки комплекта приемник + передатчик 433MHZ может потребоваться настроить приемник. Для этого предусмотрена подстроечная катушка L0. Для настройки необходимо включить передатчик в режим отправки сигналов с частотой модуляции несущей 2-5 Гц и проверить наличие сигнала на выходе приемника. Перед настройкой следует проверить работу канала связи в таком режиме при удалении между приемником и передатчиком на 1, 5 м и более. Если сигнала нет, то следует вращать сердечник катушки L0, добиваясь наилучшего приема. Далее подать на передатчик цифровой сигнал который будет использоваться для связи между приборами, установить щуп осциллографа в точку соединения конденсаторов C8 и С9 и растягивая, сжимая витки катушки L1 добиться наибольшей амплитуды сигнала на экране осциллографа. После этого опять подстроить индуктивность L0. Окончательную настройку следует проводить при разнесении модулей на расстояние, соответствующему предполагаемому в проекте расстоянию.
Приемник восприимчив к помехам. Для исключения ложного приема требуется цифровое кодирование и декодирование сигналов, содержащее многократные повторы команд. Программная обработка принятых данных на приемной стороне делает цифровой модуль, соединенный с приемником частью приемного устройства. Реализуя с помощью программы фильтрацию ложных сигналов, микроконтроллер использует большой объем передаваемой информации, но этого вполне достаточно для передачи одной команды в 2-3 секунды. При этом значительно расходуется пропускная способность канала, но зато повышается достоверность распознавания команды.
На осциллограммах в разных масштабах показан ответ приемника после подачи команды управления на передатчик. Кривые 1, 3, 6 – сигнал управляющий передатчиком. Кривые 2, 4, 7 – сигнал на выходе приемника. Из осциллограмм видно, что ответ приемника происходит через 60 микросекунд. Это помогает понять, почему передача информации через канал связи невозможна с большой скоростью. Нижняя осциллограмма показывает, как приемник 433MHZ реагирует на дрожания уровня сигнала на входе передатчика. При этом фронт сигнала из приемника расширяется, размывается, что тоже снижает скорость передачи данных.
Дальность связи до 100 метров на открытой местности.
Рекомендуемые книги
Радиоуправляемое реле 433 MHz с пультом
Радиоуправляемое реле 433 MHz с пультом предназначено для беспроводного управления электроприборами с током до 10А на растоянии до 100м.
Модуль имеет огромное количество вариантов использования: удаленное включение освещения, отопления и другой электрики, управление электрозамками, перезагрузка электроники и компьютеров, включение/выключение сигнализации и т.д.
Устройство имеет семь режимов работы, разделенных на три различных подгруппы:
- Реле включено пока нажата кнопка на пульте.
Режим 1: Нажимаем кнопку пульта — реле включается. Отпускаем кнопку — реле выключается.
- Два триггерных режима, работают по аналогии с обычным выключателем.
Режим 2: Первое нажатие кнопки пульта включает реле, следующее нажатие той же кнопки — отключает.
Режим 3: Реле включается одной из кнопок, а выключается — другой.
- Режимы с задержкой времени — нажатие на кнопку пульта включает реле, после отпускания кнопки реле остается включенным еще 5, 10, 15 или же 20 секунд, после чего отключается
Режим 4: Реле включается на 5 секунд.
Режим 5: Реле включается на 10 секунд.
Режим 6: Реле включается на 15 секунд.
Режим 7: Реле включается на 20 секунд.
Настройка режимов работы:
Выбор режима осуществляется соответствующим количеством нажатий кнопки на модуле реле. Соответственно:
— для выбора первого режима — нажимаем кнопку один раз, после чего встроенный светодиод должен моргнуть один раз
— для выбора пятого режима — нажимаем кнопку пять раз, после чего должно следовать пять вспышек встроенного светодиода.
После выбора режима светодиод начнет светится постоянно — ожидается привязка пульта. Нажмите выбранную кнопку на пульте — светодиод моргнет три раза и погаснет. Пульт и кнопка успешно привязаны.
Сброс настроек:
Для сброса настроек нужно восемь раз нажать кнопку на приемнике после этого светодиод на плате будет мигать 8раз. После сброса все пульты будут удалены.
Характеристики:
| Напряжение питания | 12 В |
| Потребляемый ток в режиме ожидания | 5 мА |
| Ток нагрузки | до 10 А |
| Напряжение нагрузки | до 250В |
| Рабочая частота | 433 МГц |
| Чувствительность приемника | >97 dBm |
| Рабочее растояние | 100м (при прямой видимости) |
| Количество запоминаемых пультов | 25шт |
| Размеры корпуса | 39x38x25 мм |
Выходной разъем реле имеет 3 контакта — NO(нормально открыт), NC(нормально закрыт), COM(общий).
Комплектация:
- 1x Модуль реле 433 МГц
- 1х Пульт 433 МГц на две кнопки
- 1х Пластиковый корпус для реле модуля

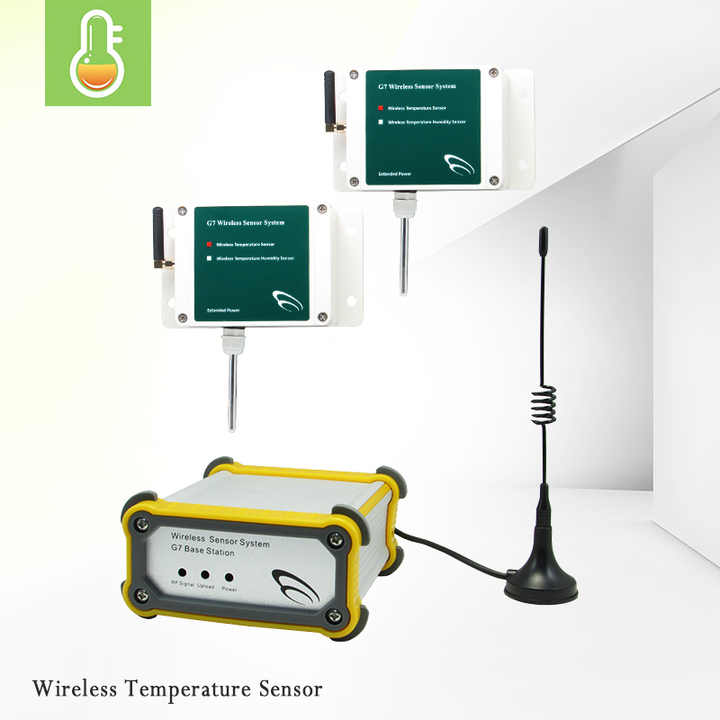

remote temp transmitter 433mhz wireless smart sensor refrigerator temperature gauge
Защита с помощью
Безопасные платежи
Каждый ваш платеж на Alibaba.com защищен с помощью надежного SSL-шифрования и протоколов защиты данных PCI DSS
Политика возврата средств
Подайте заявку на возврат средств, если ваш заказ не был отправлен, утерян или были выявлены проблемы с поступившим товаром
Блок управления Sonoff RF Bridge 433
Центральный блок управления Sonoff RF Bridge 433 является «сердцем» «умного» дома и связующим звеном для всех подключенных к нему smart-устройств Sonoff. В современном мире, пожалуй, каждый уже слышал про «умный» дом или оборудование так или иначе связанное с ним, но до сих пор не каждому понятна общая направленность устройств данного типа. По сути, «умный» дом — это комбинация из функциональных управляемых устройств, которые объединены некой экосистемой (системой управления), основывающейся на беспроводной связи. Благодаря этому, смарт-устройствами можно удобно управлять.
Как это работает?
- Sonoff DW1 — беспроводной датчик размыкания.
- Sonoff PIR2 — беспроводной датчик движения.
Особенности
- Легко и удобно устанавливать, а также осуществлять привязку и управление подключенным оборудованием.
- Удаленное управление с помощью приложения eWeLink для iOS и Android.
Технические характеристики
Основное
Общее
Комплектация
- Блок управления — 1 шт.
- Руководство пользователя — 1 шт.
Инструкции, ПО и прочий софт для Sonoff RF Bridge 433
Обзоры и статьи Sonoff RF Bridge 433
- Умный дом с Sonoff
- Сетевой протокол — ZigBee
Отзывы покупателей о Sonoff RF Bridge 433
Нет отзывов об этом товаре.
Вы можете быть первым. Оставьте свое мнение прямо сейчас.
арт.: IM121218034
Пульт дистанционного управления
- Тип: пульт дистанционного управления
- Рабочая частота: 433 МГц
- Совместимость: Sonoff RF, Sonoff Slampher
- Размер: 55х30х14 мм
- Вес: 30 г
В наличии 559 руб.
арт.: 970338
Беспроводной датчик движения
- Радиус действия сигнала: до 300 м
- Частота: 433 МГц
- Угол обнаружения: 110°
- Дистанция детекции: 8 м
- 2 режима работы
В наличии 845 руб.
- Частота передачи: 433 МГц
- Питание: батарея алкалиновая 12 В
- Дальность работы: до 100 м
- Размер: 52х30х12 мм
- Вес: 27 г
Нет в наличии 362 руб.
арт.: DYK01O
- Рабочая частота: 433 МГц
- Скорость передачи: ≤ 1сек
- Элемент питания: 6В (2хCR 2016)
- Размер: 58х33х11 мм
Нет в наличии 672 руб.
арт.: 109244
- Частота: 433 МГц
- Питание: 1х23А, 12 В
- Дистанция передачи: до 100 м
- Размер: 71х36х19 мм
- Вес: 43 г
530 руб. 337 руб.
арт.: IM170811005
Беспроводной датчик размыкания
- Частота: 433.92 МГц
- Радиомодуль: EV1527
- Питание: аккумулятор 12 В
- Дистанция передачи: до 200 м
- Вес: 24 г (датчик), 10 г (магнит)
Нет в наличии 1 177 руб.
арт.: 970322
Беспроводной датчик разбития стекла
- Тип: акустический датчик
- Частота: 433 МГц
- Дальность работы: до 100 м
- Питание: DC 12 В
- Размер: 90х66х25 мм
Нет в наличии 604 руб.
арт.: 970337
Беспроводная кнопка тревоги
- Предназначена для экстренного включения тревоги
- Встроенный аккумулятор
- Зарядка через порт mini-USB
- Совместима со всеми ПКП БАСТИОН
- Размер: 65х30х18 мм
В наличии 543 руб.
арт.: 970328
Беспроводная кнопка вызова
- Предназначена для вызова
- Встроенный аккумулятор
- Зарядка через порт mini-USB
- Совместима со всеми ПКП БАСТИОН
- Размер: 65х30х18 мм
В наличии 483 руб.
Беспроводной магнитоконтактный датчик
- Тип: беспроводной
- Радиус действия сигнала: до 100 м
- Частота: 433 МГц
- Питание: батарея типа АА
- Вес: 27 г
Нет в наличии 276 руб.
Беспроводной магнитно-контактный датчик
- Тип: беспроводной
- Радиус действия сигнала: до 100 м
- Частота: 433 МГц
- Питание: DC 12В, батарея 23А
- Вес: 75 г
В наличии 423 руб.
арт.: DQG03B
Беспроводной датчик газа
- Рабочее напряжение: AC 220В
- Сигнал тревоги: ≥ 75 дБ/м
- Чувствительность: до 6% НПВ природного газа
- Дальность передачи: до 200 м
- Поддержка систем: Android/iOS
В наличии 1 720 руб.
арт.: IM170811004
Беспроводной датчик движения
- Частота: 433.92 МГц
- Радиомодуль: EV1527
- Угол обнаружения: 110°
- Дистанция передачи: до 150 м
- Вес: 85 г
Нет в наличии 2 018 руб.
арт.: DYG05B
Беспроводной датчик дыма и температуры
- Рабочее напряжение: DC 9В
- Сигнал тревоги: ≥ 85 дБ/3 м
- Чувствительность: 2,06% фут ± 1,3
- Дальность передачи: до 200 м
- Совместимость приложения: Android/iOS
Нет в наличии 2 432 руб.
арт.: 109243
Пульт ДУ для IP камер
- Частота 433 МГц
- Постановка/снятие с охраны
- Кнопка SOS
- Габариты 58х33х11
- Вес 21 г
513 руб. 327 руб.
арт.: 970336
Беспроводной датчик утечки воды
- Частота: 433 МГц
- Дальность работы: до 100 м
- Питание: DC 5 В
- Аккумулятор: 200 мАч
- Время работы от одной зарядки: до 2 лет
В наличии 665 руб.
арт.: 109245
Датчик движения для IP-камер
- Частота 433 МГц
- Дистанция детекции до 9-12 м
- Питание 9 В (Крона)
- Габариты: 62х26х106 мм
- Вес: 115 г
Нет в наличии 826 руб.
Посмотреть все товары раздела Комплекты умного дома Sonoff
