Инструкция кнопки выхода Eltis B 28
Кнопка выхода Eltis B-28 используется в СКУД — в качестве кнопки открытия замка при подключении к домофону или контроллеру. Нормально разомкнутая при нажатии коммутирует управляющие сигналы электромагнитного замка. Кнопка выполнена из вандалоусточивого металлического корпуса, покраска — порошковая эмаль повышенной стойкости.
Кнопка выполняет следующие функции:
— непосредственное размыкание цепи замка своими контактами;
— выдачу сигнала о ее нажатии системе санкционированного доступа;
— размыкание цепи замка при получении команды от системы санкционированного доступа;
— снятие остаточной намагниченности замка;
— подсветка светодиодным индикатором красного цвета в дежурном режиме;
— световую подсветку индикатором зелёного цвета на время открывания двери.
Изделие В-28 имеет дополнительную подсветку из трёх красных светодиодов.
Революционная технология 2-х проводные сенсорные, нормально разомкнутые кнопки выхода с подсветкой и задержкой (3 сек.) для использования в СКУД — домофонных системах, с контроллером, электромагнитным или электромеханическим замком. 9 цветовых вариантов (на фотографии бронза-металлик), 2 типа накладных корпусов — круглые и длинные
Технические характеристики:
Схема подключения кнопки выхода
Техно-Блог рекомендации:
Строя дом лучше заранее планировать установку видеодомофона, системы видеонаблюдения и сигнализации даже если средств на их реализацию пока нет.
Поэтапное описание установки видеодомофона своими руками. Комплектация инструментов, монтажные работы и много полезных советов
Как определить целесообразность ремонта или модернизации? А может поменять на б.у.?
2001-2018 © ооо «Герч» Sitemap
Инструкция кнопки выхода Eltis B 21
Кнопка выхода Eltis B-21 используется в СКУД — в качестве кнопки открытия замка при подключении к домофону или контроллеру. Нормально разомкнутая при нажатии коммутирует управляющие сигналы электромагнитного замка. Кнопка выполнена из вандалоусточивого металлического корпуса, покраска — порошковая эмаль повышенной стойкости.
Революционная технология 2-х проводные сенсорные, нормально разомкнутые кнопки выхода с подсветкой и задержкой (3 сек.) для использования в СКУД — домофонных системах, с контроллером, электромагнитным или электромеханическим замком. 9 цветовых вариантов (на фотографии бронза-металлик), 2 типа накладных корпусов — круглые и длинные
Технические характеристики:

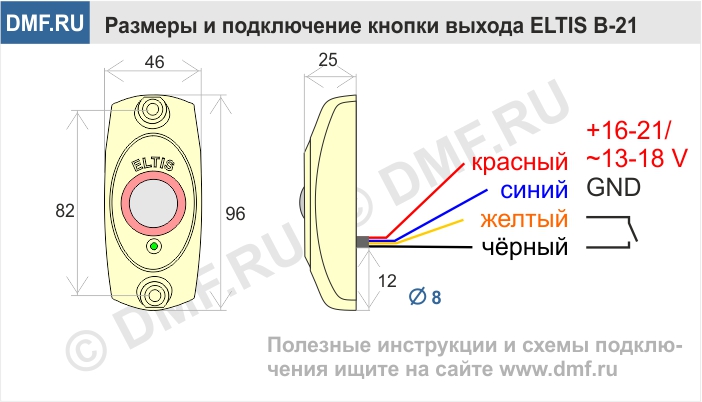

Схема подключения кнопки выхода
Техно-Блог рекомендации:
Строя дом лучше заранее планировать установку видеодомофона, системы видеонаблюдения и сигнализации даже если средств на их реализацию пока нет.
Поэтапное описание установки видеодомофона своими руками. Комплектация инструментов, монтажные работы и много полезных советов
Как определить целесообразность ремонта или модернизации? А может поменять на б.у.?
2001-2018 © ооо «Герч» Sitemap
Кнопка выхода ELTIS В-72
Кнопка выхода ELTIS В-72. Предназначена для работы в составе домофонных комплексов и систем СКУД. Обладает повышенным ресурсом для установки в местах прохода потока людей. Совместима с распространенными моделями домофонов и устройств управления доступом. Обеспечивает коммутацию управляющих сигналов для открывания двери. Встроенная плата с микровыключателем аварийного открывания двери.
Hi-Tech дизайн: блестящая полированная нержавеющая сталь фальшпанели в сочетании с темной окраской корпуса. Круговая подсветка кнопки для работы условиях недостаточной освещенности.
Форма кнопки обеспечивает удобство нажатия кнопки не только пальцами, но и тыльной частью руки, различными предметами (в том случае, если у пользователя заняты руки).
Отличительной особенностью кнопок ELTIS является высокая функциональная надежность и вандалозащищенность. Металлический корпус накладного монтажа, металлическая кнопка, дополнительная стальная фальшпанель. Конструкция кнопки обеспечивает передачу избыточного усилия при нажатии не на контактные группы, а на корпус (защита от продавливания).
Технические характеристики
| Ток коммутации, не более, А | 0,1 |
| Коммутируемое напряжение, не более, В | 25 |
| Напряжение питания, В | +(12…21)/ ~(13…18) |
| Габаритные размеры мм, не более | 46х92х24 |
| Масса кг, не более | 0.12 |
Кнопка выхода Eltis B-23
Накладная кнопка Eltis B-23 предназначена для краткосрочного замыкания контактов различных слаботочных электрических цепей. Стойкое покрытие из порошковой эмали прослужит вам долгое время. В корпус встроено три красных и один зелёный диод. Для установки не нужно разбирать корпус. Антивандальное покрытие надолго и надёжно защитит механизм.
Как это работает?
- желтый — OUT, нормально открытый
- черный — GND, контакт кнопки
- красный — Y1, питание светодиода
- синий — Y2, питание светодиода
Может быть подключена как для устройств с платой управления, так и без них, обычно устанавливается на выход из помещения, однако может применятся и для других целей.
Особенности
- Быстрая установка на 2 винта, не нужно снимать заднюю панель.
- Светодиодные индикаторы работы, один зелёный и три красных.
- Надежная краска с медным оттенком.
- Вандалозащищённый корпус.
- Простая конструкция.
Технические характеристики
Основное
Общее
Комплектация
- Кнопка выхода — 1 шт.
Инструкции, ПО и прочий софт для Eltis B-23
У товара нет загрузок.
Обзоры и статьи Eltis B-23
У товара нет обзоров и статей.
Отзывы покупателей о Eltis B-23
Нет отзывов об этом товаре.
Вы можете быть первым. Оставьте свое мнение прямо сейчас.
