Как сделать выключатель на светодиодную ленту

Как подключить сенсорный выключатель к светодиодной ленте. Виды переключателей с чувствительным элементом

Как подключить сенсорный выключатель к светодиодной ленте. Виды переключателей с чувствительным элементом

LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.

Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:

• бесконтактное срабатывание позволяет избежать загрязнения жиром на кухне, машинным маслом в гараже, красками и прочим в мастерской;
• препятствует попаданию влаги в механизм;
• в медицинских учреждениях сокращает контакт врача с потенциально загрязнёнными поверхностями;
• оснащён дополнительным функционалом;
• внешний вид лаконичен, помещаются в алюминиевый профиль вместе с массивом диодов.

Сенсорные выключатели для светодиодных лент представляют собой платы, которые вмещаются в LED профиль (усреднённые габариты 40*10*2 мм), внешние модули в пластиковом корпусе или контроллеры с пультом. В зависимости от длины и мощности ленты выбирают модели соответствующих характеристик:

• входящим и исходящим напряжением;
• ток в режиме ожидания и при нагрузке;
• мощность.

Для монохромных LED полос используют 2 вида размыкателей различных по принципу работы. В ёмкостных устройствах пружина плотно прилегает к пластине и провоцирует вибрацию от прикосновения, создаёт контакт и включает свет. Если рассеиватель выполнен из оргстекла толщиной больше 1 мм, механизм не сработает. Инфракрасный приёмник реагирует на отражение сигнала от предмета в диапазоне действия оптического датчика (до 100 мм). Если расстояние между чувствительным элементом и защитным экраном больше 5 мм, понадобится отверстие в светорассеивающей линзе или профиль меньшей глубины.

Сенсорные диммеры регулируют яркость освещения от 10% до 100%. Короткое касание (приближение руки) включает и отключает освещение, а длительное — меняет яркость. Принцип работы может быть иным: каждое взаимодействие переключает заранее запрограммированный сценарий освещения. Пульт управления RBG лентами (светодиоды из 3 кристаллов разного цвета) дополнен сенсорным кольцом. Устройство простое и понятное. По мере движения пальца по спектральному кругу меняется оттенок свечения. В этом случае механизм приспособления задействует диоды определённого цвета отдельно или в сочетаниях. Одновременная работа всех кристаллов даёт холодное белое освещение.

При выборе выключателя не стоит обходить вниманием частоту импульсов ШИМ. Если показатель не дотягивает до 300 Гц, будет страдать зрение и нервная система жильцов.

• адаптивный индикатор реагирует на уровень освещённости в помещении, автоматизирует работу светильника в зависимости от времени суток, проникновения солнечных лучей и наличия других источников;
• защита от коротких замыканий и переполюсовки;
• датчик движения (дальность действия 3-5 м, угол обхвата

Светодиодная лента в комнате, как установить. Общие правила монтажа

Несмотря на то, что сегодня светодиодные ленты на рынке осветительных приборов представлены достаточно широко, их крепеж своими руками осуществляется схожим образом и имеет общие правила.

Обратите внимание! Наличие большого ассортимента светодиодной ленты, данную продукцию можно установить на различных поверхностях на кухне, спальне, гостиной, коридоре и даже ванной комнате.

Светодиодная лента на кухне

Чтобы закрепить на поверхности светодиодную ленту любого типа, необходимо придерживаться следующих правил установки:

• led нужно подключать исключительно через специальный блок питания, который понижает напряжение сети в 220 В до нужного уровня (12 или 24 В). Такая необходимость продиктована тем, что вся светодиодная продукция является низковольтными изделиями;
• поскольку ленты можно нарезать на фрагменты разной длины, то соединять их между собой необходимо с помощью определенных коннекторов и разъемов;
• стоит избегать чрезмерного перегиба ленты во время монтажа. В противном случае можно повредить электрический компонент изделия;
• при нарезке изделия и соединения отдельных кусков нужно соблюдать целостность токопроводящих дорожек, с помощью которых происходит питания светодиодов;

Соединение кусков светодиодной ленты

• если отрезок будет более 4А, специалисты рекомендуют использовать не специальные соединительные элементы, а старую добрую пайку. В таком случае пайка позволит создать более надежное соединение токопроводящих элементов;
• организуя подсветку на кухне или в ванной, нужно выбирать модели, имеющий высокий класс защиты от пыли и влаги. Для других помещений, таких как спальня и гостиная можно выбирать более дешевые изделия с невысоким классом влагозащищенности;
• перед тем, как крепить led-ленту, нужно правильно подготовить поверхность: очистить от загрязнений, пыли и грязи;
• самоклеящиеся светодиодные ленты можно только один раз. В связи с этим протяженность led должна быть детально продумана еще до начала монтажа. Лучшим решением в данной ситуации будет нанесение на поверхность предварительной маркировки траектории установки светодиодной ленты;
• последовательное подключение возможно только для пяти led. В противном случае светодиоды на концах будут светиться менее ярко. В будущем такая ситуация приведет к перегрузке стабильного плана всей осветительной системы.

Как правильно подключить выключатель света с двумя клавишами. Схема подключения двухклавишного выключателя

Здравствуйте, уважаемые гости сайта «Заметки электрика».

В одной из прошлых статей я рассказывал Вам как подключить выключатель с одной клавишей. Сегодня я познакомлю Вас со схемой подключения двухклавишного выключателя.

Сразу приступим к делу.

Чаще всего двухклавишный выключатель в своих квартирах используют для подключения люстры (на фотографии ниже изображена 5-рожковая) или точечных светильников на потолке.

А Вы знаете как самостоятельно повесить люстру ? Если нет, то переходите по ссылке и читайте про все способы крепления и установки люстры.

С помощью двухклавишного выключателя можно управлять освещением ТОЛЬКО двух групп.

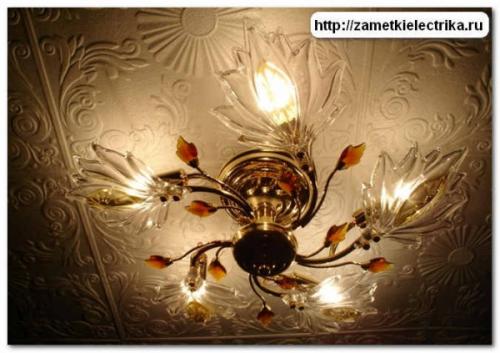

Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до 8, и даже больше. Все зависит от Вашего желания и схемы подключения.

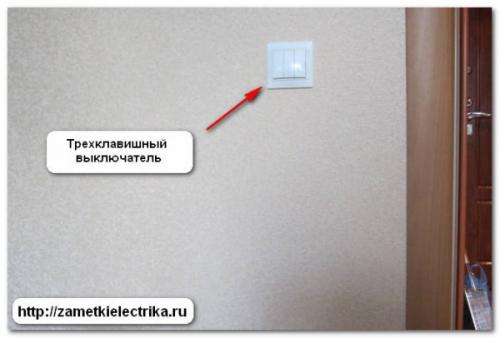

Если Вам необходимо управлять освещением 3 групп светильников, то для этого нужно приобрести трехклавишный выключатель.

В данной статье мы рассмотрим схемы подключения двухклавишного выключателя в квартире с разными системами заземления.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-C

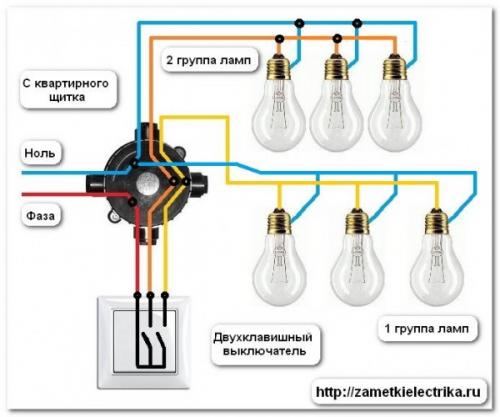

Ниже представлена схема двухклавишного выключателя в квартире или в деревянном доме с системой заземления TN-C .

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двухклавишного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).

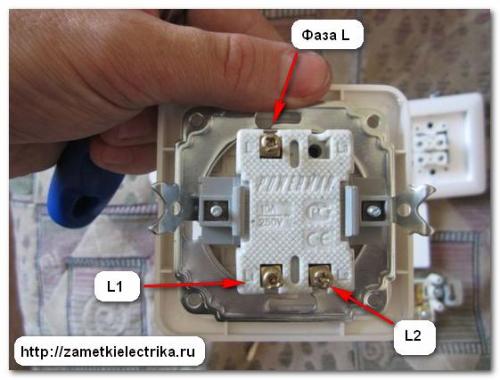

Маркировка клемм у выключателя может отличаться, в зависимости от производителя.

Вот например, китайский двухклавишный выключатель Classic 2023 от «Powerman», где общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «L1» и «L2».

Вот другой пример, двухклавишный выключатель ВС10-002 от «Schneider Electric» серии Этюд, в котором общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «1» и «2».

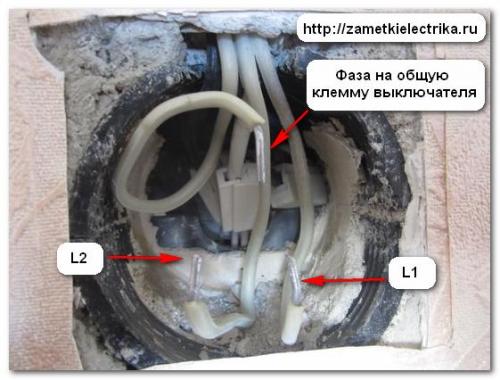

Провод (по схеме желтого цвета) идет в распределительную коробку, где соединяется там с проводом (желтого цвета), идущего на первую группу светильников или лампочек.

Провод (по схеме оранжевого цвета) идет в распределительную коробку, где соединяется там с проводом (оранжевого цвета), идущего на вторую группу светильников или лампочек.

Эти два провода с двухклавишного выключателя, и есть коммутируемые фазы на определенные группы светильников (лампочек).

Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. Т.е. нули сразу же идут на лампы. А выключатель коммутирует ТОЛЬКО фазы разных групп ламп.

Кстати, для соединения проводов в распределительной коробке можно использовать клеммники Wago , либо другие способы соединения проводов, про которые я уже рассказывал Вам в статье как правильно соединять провода .

Если подсчитать количество проводов, заведенных в распределительную коробку, при схеме подключения двухклавишного выключателя в квартире с системой заземления TN-C , то всего их будет 8:

• 2 с квартирного электрического щитка: фаза и ноль
• 3 на двухклавишный выключатель: общая фаза и две коммутируемые фазы разных групп
• 3 на лампы или светильники: общий ноль и две коммутируемые фазы с двухклавишного выключателя

Но их не всегда может быть 8. Такой пример схемы подойдет, если лампочки находятся в одном месте, например, в люстре.

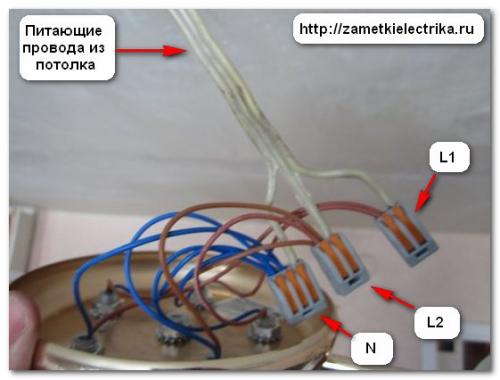

Бывает так, что один светильник (люстра) находится в коридоре, а второй на кухне. В таком случае отходящих проводов будет больше, т.к. на каждую группу пойдет свой провод или кабель.

И не забывайте применять цветовую маркировку проводов при их подключении.

Подключение зеркала с подсветкой в ванной без розетки. Варианты размещения зеркала Можно поставить зеркало где угодно.

Особых ограничений по размещению самодельного зеркала нет. Но в зависимости от расположения могут меняться его размеры и конфигурация. Лучше заранее решить, где оно будет установлено, чтобы измерить пространство и определить идеальную длину и ширину. Чаще всего зеркала с подсветкой используют в таких помещениях:

1. Спальня. Если установить или повесить конструкцию над туалетным столиком, получится идеальное место для макияжа и ухода за лицом, которое не уступает салону. Тут важнее всего внешняя составляющая, зеркало должно вписываться в обстановку, поэтому цвет и стилистику подбирают под нее.
2. Прихожая. Тут может быть как компактный вариант, так и зеркало в полный рост, если позволяет место. За счет подсветки не нужно организовывать идеальное освещение помещения. Можно дополнить конструкцию полочкой для полезных мелочей или закрепить на ней крючки для ключей.
3. Ванная. Тут данный вариант придется очень кстати, так как при проведении гигиенических процедур он очень удобен. Но в этом случае есть ряд требований по безопасности и качеству изготовления. Так как в ванной влажность высокая и есть опасность попадания брызг воды, лучше всего использовать зеркало со светодиодной лентой. А раму следует обработать влагозащитным составом, чтобы она не портилась.

Можно сделать переносной домашний вариант небольшого размера, который удобно переносить с места на место, когда это необходимо.

Можно сделать переносной домашний вариант небольшого размера, который удобно переносить с места на место, когда это необходимо.

Что Можно сделать из светодиодной ленты. Как Можно использовать светодиодную ленту

Светодиодная лента — многофункциональный источник света, благодаря питанию от низкого напряжения постоянного тока и малому потреблению мощности. На современном рынке представлено видов лент от маломощных, для использования в декоративных целях, до ярких, которые подойдут в качестве источника света. Также интересны и многоцветные, RGB-модели. В этой статье мы рассмотрим, где можно использовать светодиодные ленты.

Что нам понадобится?

Светодиодные ленты питаются постоянным током с напряжением 12В. Значит, что обязательно нужно купить специальный блок питания на это напряжение соответствующей мощности, далее мы приведем таблицу потребления разных лент. Фактически световой поток зависит от используемых светодиодов.

Далее определитесь с тем, как вы будете подключать питание и соединять отрезки ленты. Если собираетесь паять, то нужен паяльник 25-40Вт, канифоль или другой флюс, например, ЛТИ-120, и припой, например ПОС-60 или его аналоги.

Если вы не хотите использовать майку для сборки схемы, то используйте коннекторы или, иначе говоря, клеммы. В них нужно просто вложить ленту контактными площадками к подпружиненным контактам и закрыть крышку коннектора.

Если лента будет использоваться в сыром помещении — изолируйте все соединения изолентой или термоусадкой. Если вы будете работать с RGB-лентой — вам нужен будет RGB-контроллер , а для масштабных и длинных конструкций — RGB-усилитель и дополнительные блоки питания .

О схемах подключения ленты на сайте публиковали подробную статью — Как подключить светодиодную ленту

Итак, для работы с белой одноцветной светодиодной лентой нам нужен такой набор:

1. Блок питания DC12V.

2. Двухконтактные коннекторы или паяльник, припой и флюс.

3. Провода для подключения 220В и 12В.

Для работы с разноцветными моделями:

1. Блок питания DC12V.

2. Четырёхконтактные коннекторы или набор для пайки.

4. Возможно RGB-усилитель.

5. Провода для подключения питания.

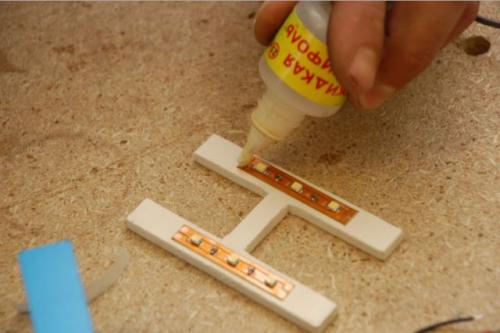

Светодиоды изначально использовались в качестве индикаторов, когда разработчики достигли высокой яркости, начали появляться всевозможные световые эффекты с их применением, например ночники, светомузыка и светящиеся элементы для интерьера. Низкое напряжение и малая мощность позволили их применять для подсветки витрин и вывесок, делать светодиодные табло и экраны.

Светодиодные ленты сделали маленькую революцию в дизайне помещений. В общественных местах с их помощью делают равномерную подсветку витрин, барных стоек, столов, ниш и прочего.

Одним из наиболее распространённых вариантов является монтаж ленты таким образом, чтобы светодиоды не были видны со стороны зрителя. Так создаётся впечатление равномерной подсветки.

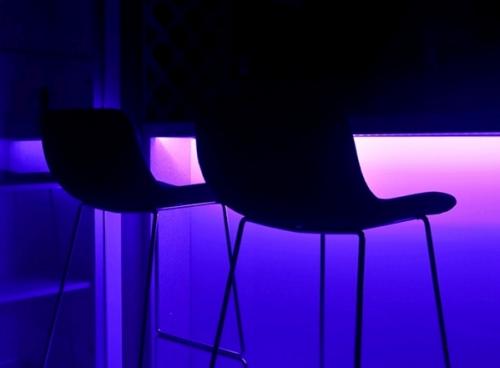

Поэтому светодиодную ленту можно закрепить на нижней части столешницы, получится не только интересный световой эффект но и подсветка пола и стула под столом, что будет кстати в кафе и барах с тусклым рассеянным освещением в ночное время.

Чтобы придать изюминку дизайну своей квартиры можно устроить полиуретановые плинтуса по периметру комнаты и в них разместить ленту. Они лёгкие и просто приклеиваются к стенам или потолку. Есть из чего выбрать, плинтуса выпускаются в разных дизайнах.

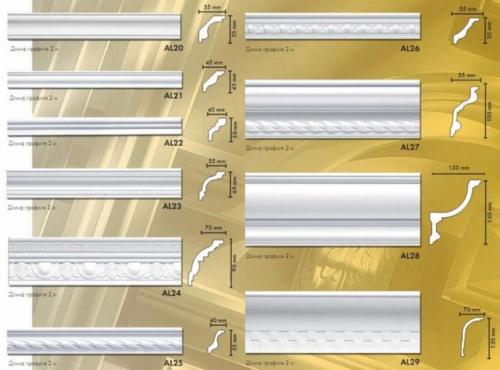

Есть различные варианты и по конструкции.

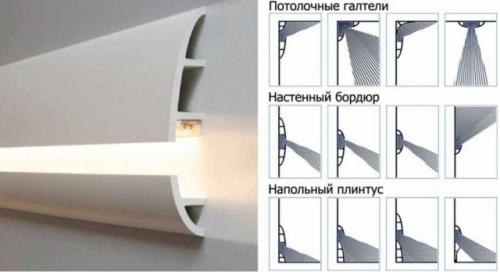

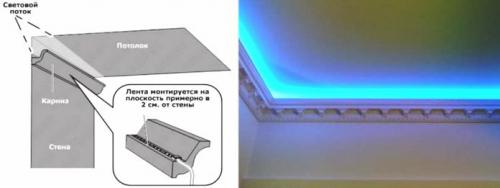

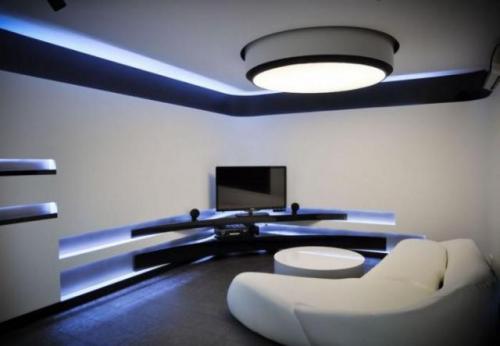

Их монтируют таким образом, чтобы между одним из краев плинтуса и потолком (или стеной) оставалось расстояние. Получается небольшой карниз, в нем устанавливают светодиодную ленту, если габариты карниза позволяют, то блок питания можно положить прямо в него.

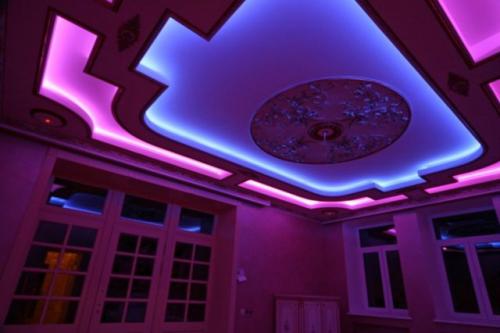

Вы получите равномерную рассеянную подсветку по периметру комнаты, можно использовать РГБ-ленту и контроллер с пультом дистанционного управления, так вы сможете создать необходимую атмосферу, подобрав приятный оттенок и яркость или скрасить вечер переливающимися световыми эффектами.

Как подключить сенсорный выключатель к светодиодной ленте на кухню. Виды переключателей с чувствительным элементом

Сенсорный выключатель для led-ламп в профиле

LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.

Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:

• бесконтактное срабатывание позволяет избежать загрязнения жиром на кухне, машинным маслом в гараже, красками и прочим в мастерской;
• препятствует попаданию влаги в механизм;
• в медицинских учреждениях сокращает контакт врача с потенциально загрязнёнными поверхностями;
• оснащён дополнительным функционалом;
• внешний вид лаконичен, помещаются в алюминиевый профиль вместе с массивом диодов.

Сенсорные выключатели для светодиодных лент представляют собой платы, которые вмещаются в LED профиль (усреднённые габариты 40*10*2 мм), внешние модули в пластиковом корпусе или контроллеры с пультом. В зависимости от длины и мощности ленты выбирают модели соответствующих характеристик:

• входящим и исходящим напряжением;
• ток в режиме ожидания и при нагрузке;
• мощность.

Для монохромных LED полос используют 2 вида размыкателей различных по принципу работы. В ёмкостных устройствах пружина плотно прилегает к пластине и провоцирует вибрацию от прикосновения, создаёт контакт и включает свет. Если рассеиватель выполнен из оргстекла толщиной больше 1 мм, механизм не сработает. Инфракрасный приёмник реагирует на отражение сигнала от предмета в диапазоне действия оптического датчика (до 100 мм). Если расстояние между чувствительным элементом и защитным экраном больше 5 мм, понадобится отверстие в светорассеивающей линзе или профиль меньшей глубины.

Сенсорные диммеры регулируют яркость освещения от 10% до 100%. Короткое касание (приближение руки) включает и отключает освещение, а длительное — меняет яркость. Принцип работы может быть иным: каждое взаимодействие переключает заранее запрограммированный сценарий освещения. Пульт управления RBG лентами (светодиоды из 3 кристаллов разного цвета) дополнен сенсорным кольцом. Устройство простое и понятное. По мере движения пальца по спектральному кругу меняется оттенок свечения. В этом случае механизм приспособления задействует диоды определённого цвета отдельно или в сочетаниях. Одновременная работа всех кристаллов даёт холодное белое освещение.

При выборе выключателя не стоит обходить вниманием частоту импульсов ШИМ. Если показатель не дотягивает до 300 Гц, будет страдать зрение и нервная система жильцов.

• адаптивный индикатор реагирует на уровень освещённости в помещении, автоматизирует работу светильника в зависимости от времени суток, проникновения солнечных лучей и наличия других источников;
• защита от коротких замыканий и переполюсовки;
• датчик движения (дальность действия 3-5 м, угол обхвата ~100%);
• таймер;
• «провожающий свет» — постепенное угасание, чтобы не выбираться из помещения в потёмках.

Подключение светодиодной ленты к блоку питания

Подразумевается, что вы приобрели стандартную светодиодную ленту, одноцветную. Например такую SMD 3528/60 IP20 White. Эта лента состоит из светодиодов 3528, которые располагаются по длине в количестве 60 диодов на 1 погонный метр. 3528 — означает размер одного светодиода. То есть 3,5х2,8 мм. Соответственно 5050 — означает, что размер 5х5 мм. Степень защиты IP 20, белого свечения (Рис.1).

Лента намотана на катушку. Длина светодиодной ленты 5 м. С обоих концов ленты имеются уже припаянные провода (Рис.2). Что довольно удобно, в том случае, если вы собираетесь использовать сразу весь кусок не отрезая его на части. Запомнить полярность легко. Красный — это всегда +(плюс). Нам это понадобится в дальнейшем.

Поскольку светодиодные ленты рассчитаны 12 В постоянного напряжения, то необходимо приобрести помимо самой ленты еще и блок питания, так называемый драйвер. Для нашей ленты нам необходим блок питания на 30 Вт.

Светодиодная лента 3528/60 потребляет 4,8 Вт электрической энергии на 1 м. То есть 5 метров ленты потребляют — 24 Вт. Для питания ленты драйвер надо брать с запасом по мощности + 15-20 % от ее потребления. То есть драйвер для нашей светодиодной ленты на 30 Вт, как раз то что нужно. При условии, что вы ее будете использовать всю, то есть все 5 метров. При недостаточно мощном блоке питания, лента будет светиться, но не будет выдавать 100 % своей яркости. Использование более мощного блока питания нецелесообразно лишь с точки зрения трат на него лишних денежных знаков. А применять можно хоть 60 Ваттный, хоть 100 Ваттный драйвер на 5 метров. Но повторюсь — это не имеет смысла и применимо лишь в случае когда нет подходящего драйвера.

Итак с блоком питания, то бишь драйвером мы определились и выбрали на 30 Вт. Да, еще одна ремарочка. Блоки питания бывают герметичными (для использования вне помещений) и открытыми, только для использования в помещениях. Поскольку наша светодиодная лента имеет степень защиты IP 20, то есть она открытая и не защищена от внешних факторов, в том числе погодных, то подразумевается, что мы ее будем использовать в помещении. Таким образом и драйвер нам подойдет обычный, не герметичный. На 30 Вт драйвера не оказалось, я взял на 40 Вт (Рис.3). Разница в деньгах не критичная на открытые блоки питания.

Давайте разберемся с подключением светодиодной ленты к блоку питания. На картинке (Рис.4) мы видим 5 клемм. L и N (АС) служат для подключения переменного напряжения(того что у нас дома в розетке). К зажиму L надо подключать, так называемую «фазу». Определить её можно обычной индикаторной отверткой. Та которая светится и есть «фаза». N соответственно 0(ноль) или нейтраль. Третий слева зажим — заземляющий. В современных квартирах все розетки уже имеют заземляющий проводник, вот его туда и прикручиваем, он желто-зеленого цвета. Далее идут два зажимчика, к которым мы подключаем нашу светодиодную ленту. Тут все понятно. К -V идет проводник черный(отрицательный), а к +V соответственно красный. Полярность нужно обязательно соблюсти, иначе лента не будет светиться. Некоторые светодиодные ленты даже могут выйти из строя если перепутать проводки. Но это как правило ленты сомнительного производства.

После этих процедур ваша лента должна светиться. Если необходимо постоянно включать/выключать светодиодную ленту, то нужно в цепь включить какой-нибудь выключатель. Этот выключатель лучше ставить в разрыв линии L. Так при отключении выключателя мы отключим полностью питание и на драйвере и на светодиодной ленте. Отрезаем и подпаиваемся.

Далее мы рассмотрим подключение отдельного куска светодиодной ленты

То есть допустим вам надо использовать не все 5 метров, а только лишь 2 метра ленты. Внимательно посмотрев на ленту мы увидим, что через каждые 3 (три) светодиода проходит условная граница, которая и показывает нам, что резать нужно именно тут. То есть отмерив отрезок светодиодной ленты, который вам необходим, смело отрезайте именно в таком месте ленту. Но не забывайте одно старое правило — семь раз отмерь, один раз отрежь! Как правило линия отреза проходит между медными площадками, к которым надо будет припаять концы проводников. На Рис.5 мы видим одноцветную светодиодную ленту, которая имеет стандартную схему с двумя проводниками — +(плюс) и -(минус). На Рис.6 изображена так называемая rgb светодиодная лента, то есть многоцветная. Она имеет 4 контакта для подключения.

Таким образом отрезав нужный кусок светодиодной ленты, нужно припаять два проводочка к этим площадкам, естественно соблюдая полярность. Желательно, чтобы не путаться, к плюсовой припаивать провод красного цвета, это касается одноцветной ленты. Ну а для rgb светодиодной ленты также все просто. Расшифруем аббревиатуру RGB — Red(красный), Green(зеленый), Blue(синий). Соответственно припаивать лучше проводники с изоляцией соответствующего цвета и тогда будет все без путаницы. Еще один нюанс касательно rgb светодиодной ленты. У некоторых производителей рядом с площадочками, через каждые 3 диода промаркировано: R G B, то есть даже если вы возьмете кусочек такой светодиодной ленты, вы всегда будете знать каким образом подключить ее. Но так делают не все производители и такая светодиодная лента скорее исключение из правил и она более дорогая.

Этот кусок статьи я добавляю спустя 1-1,5 после опубликования. Я совсем забыл упомянуть про такие удобные штуки, как коннекторы для светодиодной ленты. С помощью этих полезных девайсов можно ускорить время монтажа светодиодной ленты в разы. Так как паять уже ничего не придется. Давайте рассмотрим их коротенько. Коннекторы для подключения светодиодной ленты бывают нескольких типов.

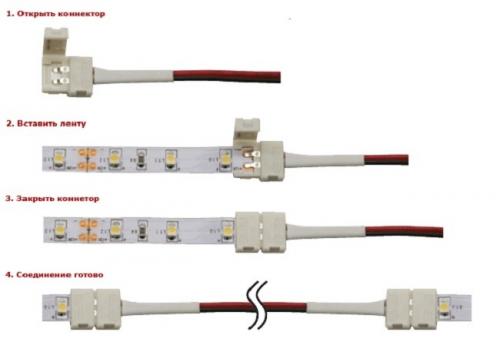

1. Коннекторы для соединения двух кусков светодиодной ленты между собой (Рис.7).
2. Коннекторы для соединения светодиодной ленты с драйвером (Рис.8).
3. Коннекторы для соединения rgb светодиодной ленты с rgb контроллером (Рис.9).

Далее подключаем светодиодную ленту к блоку питания (драйверу), а его уже непосредственно к сети 220В. В случае rgb светодиодной ленты сначала подключаем контроллер rgb, а далее от него стандартно к блоку питания(драйверу). Естественно всегда соблюдаем полярность.

Ну и наслаждаемся нашим творением.

Выключатель для светодиодной ленты: механизм работы

Нельзя сказать, что установить бесконтактный или сенсорный выключатель для светодиодной ленты в профиле – это простое занятие: придется немного помучиться. Проблема в том, что большинство производителей не утруждают себя интеграцией подобных устройств в LED ленты. Этим приходится заниматься электрику, который проводит монтаж таких осветительных приборов. Основная трудность заключается в выборе подходящего места, куда можно приспособить данное устройство.

Сенсорные выключатели

С технической точки зрения установка сенсорных выключателей для светодиодной ленты не должна вызывать затруднений, так как они укладываются (вмещаются) по ширине осветительного прибора, а по длине не более 50 мм. На плате этого миниатюрного прерывателя имеется пружинка, и при легком нажатии на нее замыкается или размыкается цепь, подающая напряжение на светодиоды. В стандартных модификациях такие ленты рассчитаны на напряжение 12-24 V. Это говорит о том, что для подключения осветительного прибора в сеть ≈220 V понадобится преобразователь. Данные модели можно рассматривать не только как выключатели для светодиодной ленты, но также как полноценные диммеры для регулировки яркости LED освещения. Чтобы задать больше яркости светодиодам на сенсоре нужно немного дольше удерживать палец.

Можно сказать, что 12-тивольтовые устройства имеют одну проблему – это небольшая мощность. В номинальном режиме работы такими выключателями можно обслуживать не более двух метров светодиодной ленты с полным накалом, где возможная нагрузка не превышает 20-40 W. Если есть потребность увеличить мощность, к примеру, до 1000 W, то напряжение уже должно быть 24 V и это касается как самой светодиодной ленты, так и блока питания.

Видео описание

Подключение сенсорного выключателя к светодиодной ленте.

Монтажные работы

Чтобы рассказать, как установить выключатель для светодиодной ленты, воспользуемся смонтированной моделью, то есть, представим себе, что лента уже находится в алюминиевом профиле. В первую очередь, нужно отсоединить заглушку и рассеиватель, а потом аккуратно разрезать термоусадки (трубки), чтобы добраться до проводов. Если это собранный комплект, значит, все провода уже припаяны и коннектор выведен.

Чтобы как-то вставить диммер, придется вырезать один сегмент светодиодной ленты – для монтажа понадобится определенное место. Для начала выпаиваете провода, используя паяльник не мощнее 40 W, чтобы не сжечь плату. Чтобы правильно расположить данный модуль в ленте, обратите внимание на заднюю панель – там есть ориентировки. Вы увидите следующие надписи: GND (-) и VCC (+) – это вход с блока питания и Led (-) и led (+) – это выход.

Может случиться так, что указательные надписи окажутся затертыми, тогда можно ориентироваться на контакты, как это показано на верхней фотографии. На клеммы, расположенные дальше от пружинки, подается 12-24 V (это вход), а ближние получаются выходными, то есть, идут на включение светодиодов. Теперь вам остается припаять вывод от блока питания и соединить кроссировкой (провод сечением 0,5-0,75 мм) коннектор с LED лентой. Все паечные соединения обязательно изолируйте термоусадочной трубкой (не изолентой!), и не поменяйте местами плюс и минус. Защелкните на место заглушку (под пружинку ничего врезать не нужно) и пользуйтесь декоративным освещением.

Инфракрасные выключатели

Бесконтактные инфракрасные выключатели ставят в тех случаях, когда нежелательно прикасаться к каким-либо поверхностям своими руками. Это могут быть операционные, перевязочные, медицинские и химические лаборатории и т.п. Такие коннекторы замыкают и размыкают цепь, реагируя на движение (взмах руки) на определенном расстоянии. Также бесконтактный прерыватель не будет лишним на кухне – когда хозяйка что-то готовит, ей легче сделать простое движение в определенной зоне (в нескольких сантиметрах от прибора), нежели мыть руки, чтобы не пачкать клавишу.

При покупке инфракрасного выключателя обращайте внимание на его устройство: если микросхема прибора размещена снизу, а коммутатор (силовой ключ) сверху, то уже нельзя будет просто приклеить его к алюминиевому профилю. Такая модификация коннекторов, в первую очередь, предназначена для пластиковых приборов освещения, а его контакт с алюминием в профиле для LED ленты грозит коротким замыканием и выходом из строя каких-то деталей. К тому же, размер такого прерывателя, как правило, немного больше ширины ленты.

Кроме того, приобретая ту или иную модель, необходимо обратить внимание на режим работы, заданный производителем. В более дешевых коннекторах при несанкционированном отключении и включении электроэнергии предусмотрена функция автоматического включения. Например, вы отсутствуете в течение долгого времени и тут из-за какой-то аварии отключили свет, но когда его включат опять, то ваша светодиодная лента активизируется – вы отдыхаете в отпуске, а LED освещение продолжает работать без вас.

Видео описание

Правильный выключатель для светодиодной ленты.

Мини датчик движения

Также в качестве выключателя в профиль светодиодной ленты можно вмонтировать миниатюрный датчик движения. Разница между этим прибором и бесконтактным выключателем заключается в зоне досягаемости реагирования на движение – здесь оно увеличивается до двух-трех метров. То есть, когда вы входите в комнату, лента начнет плавно набирать яркость с задержкой до 5 секунд (время задается производителем). Такие девайсы монтируют не только в профиль ленты, но и в плинтусы, галтели, кухонную навесную мебель и т.д.

Читайте также:
Как подключить светодиодную ленту к блоку питания – всё, что надо знать

Заключение

Следует отметить, что принцип подключения сенсорных и бесконтактных выключателей ничем не отличается – все они имеют вход для блока питания и выход для светодиодов. Но у приборов для внутреннего монтажа в алюминиевый профиль под LED ленту, напольный или потолочный плинтус, кухонные шкафы одна сторона должна быть гладкой, так как именно она будет контактировать с корпусом.

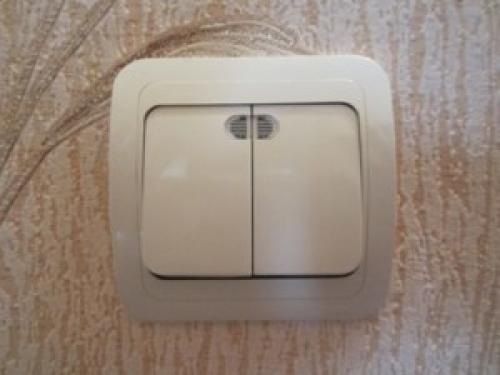

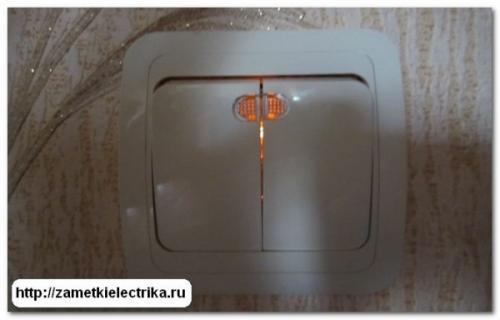

Схема включения светодиода в выключатель 220 в квартире

Некоторым людям инструкция нужна для того, чтобы когда сгорит прибор выяснить, что они сделали не так.

Изготовление подсветки выключателя светодиодом своими руками не представляет никакой сложности. Крайне простая схема собирается буквально «на коленке» в течении нескольких минут. Но, если вы не хотите, чтобы все закончилось фейерверком и сгоревшей проводкой, внимательно прочтите эту статью.

Схема включения светодиода в выключатель в квартире

Как видите, устройство состоит лишь из двух элементов – токоограничивающего резистора и источника света.

Многих людей, не имеющих отношения к радиоэлектронике, эта схема может поставить в тупик. Ведь ставим мы светодиод в выключатель 220В переменного напряжения, хотя сам светодиод рассчитан на напряжение 2-12В постоянного. И основная лампа, по идее, тоже должна светиться при таком подключении.

Как и почему это работает?

Вспомним школьный курс физики:

• Напряжение – разность потенциалов с двух концов проводника. Чем выше напряжение, там быстрее электроны бегут по проводам.
• Сила тока – плотность электронов в проводнике. Когда в электрической цепи на пути электронов встречается участок с большим сопротивлением, часть из них отдает свою энергию этому участку.

Когда сила тока (плотность потока электронов) значительно больше, чем этот участок способен пропустить, излишки энергии преобразуются в тепло. Если бы перед диодом не было резистора, сила тока, проходящая через него, во много раз превысила бы его номинальные параметры, превратив кристалл диода в облачко. В этой схеме резистор исполняет роль вентиля, отсекая большую часть тока. Через саму лампу накаливания также будет протекать ток, но сила его настолько мала, что спираль раскаляться не будет.

Расчет параметров схемы

Формулы расчета параметров электрической цепи
Напряжение	Сила тока	Сопротивление	Мощность	Реактивное сопротивление конденсатора
U= I*R	I=U/R	R=U/I	P=Ur*I	Rc=2*π*£*C(ф); Rc=314*C(ф)

Подбираем резистор для светодиода. В этой формуле напряжение сети принимается за 320В, поскольку необходимо учитывать не номинальный параметр, а эффективное амплитудное напряжение.

Как сделать подсветку для выключателя

Главная задача схемы выключателя с подсветкой на светодиоде – ограничить силу тока, протекающую через светодиод. Для диода не важно с какой скоростью через него будут проходить электроны, он заберет свою «порцию» и преобразует ее в свечение. Если же плотность потока электронов буде выше его пропускной способности, излишки выделятся в виде тепла, расплавив кристалл.

Установка светодиода в выключатель 220В, схема:

Вариант 1

Такой способ подключения будет работать, но очень недолго, несколько миллисекунд, пока разгорится спираль лампы накаливания. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. Это неправильный вариант.

Вариант 2

Это уже жизнеспособный вариант. Токоограничивающий резистор R1 уменьшит силу тока до необходимой величины. Для обычного светодиода на 20 мА сопротивление резистора должно быть:

(320В-3В)/0,02А≈16 кОм а мощность 0,25-0,5Вт.

Ради увеличения срока службы подсветки и уменьшения нагрева резистора, параметры сопротивления лучше увеличить в 3-4 раза. Такую схему можно увидеть, если разобрать дешёвый китайский выключатель со светодиодом. Здесь нет защиты от обратного тока, что не способствует долгой жизни такого устройства.

Вариант 3

Включение диода с обратной полярностью защищает светодиод от обратной полуволны. Это важно, если на линии в сети есть мощные устройства: стиральная машина, бойлер, электрочайник. Можно использовать любой малогабаритный диод с напряжением до 500-1000 вольт.

Примеры расчетов

Поскольку наша задача лишь подсветить выключатель и добиться максимальной жизнеспособности, ток светодиода берем 30% от номинала – 6мА

Резисторный токоограничитель

Uсд=3,5В, Iсд=20мА(0,02А)- Расчет делаем на 6мА (0,006А);

R1= (330-3,5) /0.006=55000Ом (55кОм). С целью уменьшения нагрева номинал резистора можно увеличить в 2 раза до 100 кОм.

Мощность резистора P=Ur1I=3270.006=2Вт.

Параллельно светодиоду лучше зеркально включить диод на 1000В.

Емкостный токоограничитель

Вместо резистора можно использовать высоковольтный конденсатор, R1 необходим для саморазрядки конденсатора C1. Ёмкостная схема не греется.

Диод как в предыдущей конструкции.

Если выключатель предназначен для энергосберегающей лампы, лучше светодиод заменить неоновой лампочкой, донором которой послужит пускатель люминесцентного светильника. Классические схемы за счет гашения полуволны могут вызывать мерцание «энергосберегаек». Принцип подключения остается тот же, но из за более высокого номинального тока, около 100мА, резисторное или емкостное сопротивление (на неоновой лампочке) стоит увеличить до 500-600 кОм.

Область применения

• схема выключателя с подсветкой на светодиоде;
• индикатор включения в переносном удлинителе;
• миниатюрный ночник;
• подсветка для розетки.

При желании можно подключить светодиодную ленту, но лишь на емкостном ограничителе после тщательного перерасчета.

Схема подключения

Ниже приведена схема как подключить выключатель со светодиодом. Инструкция к подключению

1. Перед началом монтажа схемы светодиода в выключателе убедитесь, что выключатель отключён от «фазы». Это можно сделать при помощи простой отвёртки-тестера.

1. Проверьте качество изоляции всех соединительных контактов. Перемыкание оголенных проводов в лучшем случае выведет из строя схему подсветки, в худшем – проводку в квартире.

1. При необходимости в пластиковой детали можно сделать монтажное отверстие светодиоду, чтобы тот равномерно освещал кнопку выключателя.

1. Собираем получившуюся конструкцию и наслаждаемся результатом.

Рекомендации

Если мы используем резисторный вариант, стоит поэкспериментировать с параметрами сопротивления. Диод может «стартовать» с 2В или 3В, соответственно во втором номинал резистора можно уменьшить.

Не забывайте, в таких устройствах ограничивается лишь плотность электронов, напряжение остается прежним и все еще опасным для живых организмов.
