Как работает беспроводная зарядка для телефона samsung

Как работает беспроводная зарядка для телефона?

Чтобы зарядить телефон, достаточно положить его на платформу. Поступил звонок? — Можно снять, отойти от зарядки, поговорить, положить обратно. Удобно: не нужно несколько раз подключать и отключать кабель, расшатывая на аппарате разъем для питания. Что представляет собой устройство и как оно заряжает смартфон?

Технология беспроводной передачи энергии

Работа устройства основана на электромагнитной индукции. Чтобы запустить процесс, нужны две индукционные катушки: в зарядке — в качестве передатчика, в телефоне — в роли приемника. Когда зарядку включают в сеть, происходит следующее:

1. Магнитное поле возникает вокруг катушки-передатчика.
2. Электромагнитные волны в катушке-приемнике преобразуются в электричество, когда телефон попадает в зону действия магнитного поля.
3. Аппарат заряжается.

Между устройствами не должно быть больше 4 см. Это необходимо по главному стандарту передачи Qi. Стандарт применяют в iPhone, смартфонах Asus, Samsung, Nokia, Huawei, Xiaomi.
Из-за необходимости близко располагать катушки большинство беспроводных зарядных устройств изготавливают в виде платформ, на которые удобно класть телефон.

Особенности беспроводных зарядок

1. Шанс сохранить разъем для питания. Проводная зарядка быстрее расшатывает разъем. Владельцы смартфонов часто обращаются в ремонт телефонов в Минске с этой неполадкой.
2. Возможность использовать два способа зарядки. У большинства телефонов, поддерживающих стандарт Qi, предусмотрена и проводная зарядка.
3. Разнообразие моделей. Устройства оформляют в корпусы, оснащают подсветкой. Аппараты становятся оригинальным предметом интерьера.

1. Длительный период зарядки. Для полноценного заряда нужно в 1,5–2 раза больше времени.
2. Невысокий КПД. Показатель достигает 75%. У проводных — 97%.
3. Сильный нагрев смартфонов. Перегревание может спровоцировать поломку аккумулятора.
4. Дополнительные приспособления. Не все телефоны поддерживают стандарт Qi, поэтому нужно покупать адаптеры, чтобы добавить функцию беспроводной зарядки.

Когда устройства только появились на рынке, люди опасались, не вредны ли они для здоровья. Этот факт опровергли эксперты фирмы-разработчика — Wireless Power Consortium. Мощность зарядок — 5–15 Вт, для человека опасны приспособления в 120 Вт.

Как работает беспроводная зарядка?

Мобильные телефоны и другие устройства с момента их появления за очень короткое время прошли несколько этапов своего развития, с ними вместе эволюционировали аксессуары. В настоящее время многие пользователи задаются вопросом, а как работает беспроводная зарядка? Такие изделия появились уже довольно давно и получают все большее распространение среди пользователей.

В связи с этим предлагаем краткий обзор путей развития технологий, обеспечивающих зарядку смартфонов, планшетов и ноутбуков без подключения через кабель. Для лучшего понимания вопроса в статье рассматривается принцип действия таких устройств, а также описания действующих стандартов и существующие ограничения по использованию упомянутых приспособлений.

История разработки и развития стандартов

Десятилетие назад один из производителей представил мобильный телефон PalmPre, в конструкции которого были применены революционные технические решения. В этом электронном устройстве впервые был реализован принцип беспроводной зарядки. Гаджет был презентован как телефон будущего, но проект оказался не слишком удачным и не принес ожидаемых финансовых результатов. Компания изготовитель вынуждена была его закрыть.

Вместе с тем история зарядных устройств без кабеля для телефонов, ноутбуков и планшетов не завершилась. Развитие этой прорывной технологии можно условно разделить на несколько этапов:

• За год до выпуска первого мобильного, заряжаемого без подключения через кабель, в 2008 году был создан открытый консорциум, занявшийся вопросами разработки нормативной документации.
• В сентябре 2010 года один из ведущих специалистов упомянутого объединения Метью Броерсма представил первую версию спецификации. Согласно последней были сертифицированы первые модели для iPhone и Blackberry.
• В 2015 году мебельный бренд IKEA начал выпуск мебели со встроенными модулями.

На текущий момент все больше производителей электронных девайсов внедряют новейшие технологии в своей продукции. Помимо продажи этих аксессуаров пользователям в развитых странах они стали устанавливаться в кафе, аэропортах, торгово-развлекательных центрах. Это позволяет без проблем подзаряжать оснащенный соответствующим модулем смартфон, что стимулирует рост их продаж.

Принцип действия

Процесс выглядит очень просто: сотовый размещается на специальной панели и единственным его внешним признаком зачастую служит оживший индикатор на дисплее. Принцип работы беспроводной зарядки заключается в использовании явления индуктивности. При пропускании тока через катушку вокруг нее возникает магнитное поле, перпендикулярно к которому образуется электрическое поле. Последнее генерирует ток в соответствующих контурах гаджета.

Технология индукционной зарядки планшетов и смартфонов несколько сложнее и имеет ряд особенностей, главным из которых является наличие обратной связи. Данная технология работает следующим образом:

• Описываемое изделие, подключенное к сети, находится в состоянии ожидания. Как только к нему подносят гаджет на расстояние менее 4 см, оно переходит в активный режим.
• Пока девайс работает в фоновом режиме, он каждые 0,4 с излучает импульс, позволяющий контролировать процесс. По мере накопления энергии напряжение постепенно снижается.
• Как только аккумулятор девайса будет полностью заряжен трансмиттер, автоматически переходит в фоновый режим. На экране гаджета высвечивается соответствующее сообщение.

Обратная связь между приемными и передающими компонентами позволяет снизить расход электроэнергии до минимального. Этим не только обеспечивается их экономичность, но и оптимальный режим для аккумуляторной батареи смартфона, планшета или ноутбука.

Состав и конструкция

Описываемое изделие представляет собой комплекс из двух модулей приемного и передающего, взаимодействующих друг с другом по заданному алгоритму. Собственно такой аппарат, называемый трансмиттером, состоит из трех частей:

• Индукционная катушка с определенным числом витков, намотанная из изолированного медного провода расчетного сечения.
• Электронная схема управления, обеспечивающая работу компонентов в разных режимах.
• Корпус из диэлектрического материала: полимер или композит, обычно имеет вид плоской коробки круглой или прямоугольной формы с разъемом для подключения сетевого адаптера.

Приемный модуль встраивается в сотовый, планшет или ноутбук. Основной его частью является катушка индуктивности, размещенная у задней стенки корпуса. Из приведенного выше описания принципа действия беспроводного зарядного устройства становится понятно, как работает приемная его часть. В витках провода наводятся токи, которые через контроллер подаются на аккумуляторную батарею. Данный электронный компонент дополнительно следит за нагревом катушки, чтобы избежать опасных для гаджета температурных режимов.

Основные разновидности стандартов QI и их характеристики

Разработкой спецификаций занимается упомянутый ранее открытый консорциум WPC (Wireless Power Consortium). В качестве названия стандарта QI выбрано одно из фундаментальных понятий китайской философии «ЦИ», обозначающее жизненную энергию. Объединение разрабатывает и внедряет нормативы и требования к индукционным трансмиттерам и ресиверам.

На сайте Консорциума сейчас доступна спецификация в версии 1.2.4, существенно доработанная и имеющая следующие отличия от более ранних модификаций:

• Увеличенная до 15 Вт мощность передающих и принимающих контуров.
• Улучшение температурных и временных параметров смартфонов.
• Повышенная чувствительность электронных модулей, что увеличивает расстояние обнаружения заряжаемых девайсов.
• Введен дополнительный идентификатор для приемных модулей с уникальным кодом.

Знание спецификаций QI позволяет лучше понять, как работает беспроводное зарядное устройство для смартфонов и какие виды спецификаций используются в данный момент. На сегодняшний день существуют три их варианта, различающихся по излучаемой мощности:

• Низкая: от 0 до 5 Вт.
• Средняя: не более 10 Вт.
• Высокая: от 10 до 15 Вт.

Индукционные зарядные, применяемые для мобильных телефонов рассчитываются на силу тока в 1 А, а для планшетных компьютеров – 2 А. По состоянию дел на сегодня действуют все существующие версии спецификаций: 1.0; 1.1 и 1.2. При этом последние версии технических нормативов доступны только для членов Консорциума.

Правила использования

Применение таких аксессуаров позволяет избежать проблем с кабелями, а также повреждений разъемов из-за перекоса. О том, как использовать беспроводную зарядку и делать это правильно, можно узнать из прилагаемой инструкции. На самом деле все просто:

• Передающий модуль подключается к бытовой сети при помощи мощного адаптера с током не менее 1 или 2 А.
• Размещается аксессуар на столе или в любом удобном для вас месте.
• На нее сверху укладывается заряжаемый гаджет, на экране которых с началом процесса появляется соответствующее системное сообщение.

По достижении максимальных показателей батареи аксессуар автоматически отключается и гаджет можно использовать по назначению. При этом следует понимать, что при индукции происходят значительные потери энергии, а значит процесс ее накопления в АКБ более длительный в сравнении с обычными проводными аксессуарами.

Разобравшись, как работает беспроводная зарядка для телефона, пользователь сможет самостоятельно выбрать наиболее подходящую ее модель. Сотрудники нашего интернет-магазина готовы оказать вам помощь в этом вопросе и бесплатно проконсультировать об особенностях действующих версий стандартов QI.

Беспроводная зарядка для устройств Galaxy

Представьте себе мир без проводов — эта мечта стала реальностью благодаря беспроводным зарядным устройствам Samsung! Эти зарядные устройства позволяют зарядить телефон, просто поместив его на зарядное устройство (продается отдельно). Samsung предлагает различные виды беспроводных зарядных устройств в зависимости от ваших потребностей; например, зарядное устройство Charger Trio позволяет одновременно заряжать до трех устройств Galaxy (например, смарт-часы или наушники). В большинстве случаев вам не нужно снимать чехол телефона, и вы можете пользоваться телефоном во время зарядки.

Примечание: Доступные экраны и настройки могут различаться в зависимости от оператора связи, версии программного обеспечения и модели телефона.

Примечание: Быстрая беспроводная зарядка автоматически активируется при использовании быстрого беспроводного зарядного устройства. Индикатор на передней панели сдвоенного зарядного устройства, стойки или коврика может работать по-разному в зависимости от используемого устройства или футляра беспроводной зарядки.

Без мешающих проводов зарядка становится проще простого.

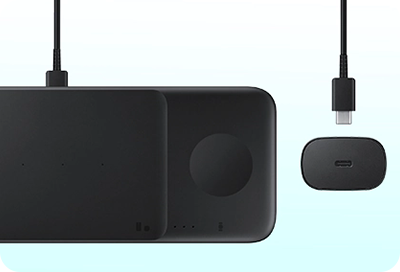

1. Сначала подключите адаптер питания беспроводного зарядного устройства к розетке, а USB-кабель — к беспроводному зарядному устройству. При первом подключении кабеля на базе будет мигать индикатор.

2. Поместите телефон или совместимое устройство (например, смарт-часы или наушники) на беспроводное зарядное устройство.

3. Для правильной зарядки задняя часть заряжаемого устройства должна соприкасаться с беспроводным зарядным устройством, а само устройство должно располагаться по центру. Складные телефоны нужно закрыть и разместить таким образом, чтобы задняя сторона была направлена к зарядному коврику.

4. При необходимости снимите с телефона чехол, особенно если он толстый.

Совместимые устройства Galaxy

• Телефоны Galaxy Note: Galaxy Note20 5G, Note20 Ultra 5G, Note10+, Note10, Note9, Note8 и Note5
• Телефоны Galaxy S: серия S22, серия S21, серия S20, серия S10, серия S9, серия S8, серия S7 и серия S6
• Складные телефоны: Galaxy Z Fold, Z Fold2, Z Fold3, Z Fold4, Z Flip, Z Flip 5G, Z Flip3 и Z Flip4
• Наушники Samsung: Galaxy Buds Pro, Galaxy Buds Live, Galaxy Buds+, Galaxy Buds2 и Galaxy Buds
• Смарт-часы Samsung: Galaxy Watch5 Pro, Galaxy Watch5, Galaxy Watch4, Galaxy Watch4 Classic, Galaxy Watch, Galaxy Watch3, Galaxy Watch Active и Galaxy Watch Active2

Примечание: Устройства серии Galaxy A и серии XCover не поддерживают беспроводную зарядку.

Беспроводная зарядка для устройств Galaxy

Представьте себе мир без проводов — эта мечта стала реальностью благодаря беспроводным зарядным устройствам Samsung! Эти зарядные устройства позволяют зарядить телефон, просто поместив его на зарядное устройство (продается отдельно). Samsung предлагает различные виды беспроводных зарядных устройств в зависимости от ваших потребностей; например, зарядное устройство Charger Trio позволяет одновременно заряжать до трех устройств Galaxy (например, смарт-часы или наушники). В большинстве случаев вам не нужно снимать чехол телефона, и вы можете пользоваться телефоном во время зарядки.

Примечание. Доступные экраны и настройки могут различаться в зависимости от оператора связи, версии программного обеспечения и модели телефона.

Примечание. Быстрая беспроводная зарядка автоматически активируется при использовании быстрого беспроводного зарядного устройства. Индикатор на передней панели сдвоенного зарядного устройства, стойки или коврика может работать по-разному в зависимости от используемого устройства или футляра беспроводной зарядки.

Без мешающих проводов зарядка становится проще простого.

1. Сначала подключите адаптер питания беспроводного зарядного устройства к розетке, а USB-кабель — к беспроводному зарядному устройству. При первом подключении кабеля на базе будет мигать индикатор.

2. Поместите телефон или совместимое устройство (например, смарт-часы или наушники) на беспроводное зарядное устройство.

3. Для правильной зарядки задняя часть заряжаемого устройства должна соприкасаться с беспроводным зарядным устройством, а само устройство должно располагаться по центру. Складные телефоны нужно закрыть и разместить таким образом, чтобы задняя сторона была направлена к зарядному коврику.

4. При необходимости снимите с телефона чехол, особенно если он толстый.

Совместимые устройства Galaxy

• Телефоны Galaxy Note: Galaxy Note20 5G, Note20 Ultra 5G, Note10+, Note10, Note9, Note8 и Note5
• Телефоны Galaxy S: серия S22, серия S21, серия S20, серия S10, серия S9, серия S8, серия S7 и серия S6
• Складные телефоны: Galaxy Z Fold, Z Fold2, Z Fold3, Z Fold4, Z Flip, Z Flip 5G, Z Flip3 и Z Flip4
• Наушники Samsung: Galaxy Buds Pro, Galaxy Buds Live, Galaxy Buds+, Galaxy Buds2 и Galaxy Buds
• Смарт-часы Samsung: Galaxy Watch5 Pro, Galaxy Watch5, Galaxy Watch4, Galaxy Watch4 Classic, Galaxy Watch, Galaxy Watch3, Galaxy Watch Active и Galaxy Watch Active2

Примечание. Устройства серии Galaxy A и серии XCover не поддерживают беспроводную зарядку.
