Какой стабилизатор лучше электромеханический или релейный?
При выборе стабилизатора всегда возникает вопрос, какой же лучше, есть электромеханические релейного типа, насколько он хорош? всегда хочется взять максимально выгодный вариант, надежнее и долговечнее.
При выборе стабилизатора всегда возникает вопрос, какой же лучше, всегда хочется взять максимально выгодный вариант, надежнее и долговечнее.
Электромеханический стабилизатор напряжения с сервоприводным механизмом это один самых недорогих вариантов в прошлом, в основном такие стабилизаторы производятся в Китае. Часто завозятся в Россию то под отечественными марками и брендами других стран.
Видео как работает сервоприводный электромеханический стабилизатор?
Например ТСС Российский бренд или Ресанта, прибалтийский бренд, все производятся в Китае. Сейчас стабилизаторы такого типа в нашей стране стали существенно дороже, чем релейные. Но у сервоприводных есть существенные плюсы, главное в плавности регулировки, без ступеней как у реленых стабилизаторов.
Минусы в скорости реагирования на всплески напряжения. И в частоте обслуживания, они требуют постоянного технического обслуживания.
Релейные стабилизаторы имеют ступенчатую схему стабилизации. Более высокую скорость реакции на перепады напряжения. Что дает в сравнении с сервоприводными большой плюс. При этом частота технического обслуживания требуется реже. И сводится к замене реле из за износа контактов.
Опять же недорогие стабилизаторы такого типа производятся в Китае и продаются под Российскими брендами. Из минусов, недорогие варианты имеют невысокую точность стабилизации. При переключении реле могут возникнуть всплески напряжения.
Так что для техники не требующей высокой точности лучше будет стабилизатор напряжения релейный. В сетях с частыми перепадами и скачками это более подходящий вариант. Подобного типа ступенчатого регулирования производятся электронные стабилизаторы напряжения на тиристорных и симисторных силовых ключах (посмотреть можно здесь ). Такие приборы более долговечные и надежные.
Для техники требующей более высокую точность лучше сервоприводные стабилизаторы. Которые хорошо зарекомендовали себя в электросетях где нет частых перепадов и скачков, электромеханический будет лучшим выбором.

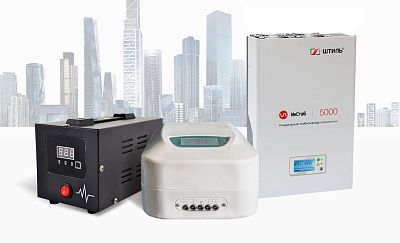

Главные отличия релейных, электронных и инверторных стабилизаторов напряжения
Одним из самых эффективных способов защиты бытовой и специализированной электротехники от скачков и просадок сетевого напряжения является установка стабилизатора. Но все ли типы данных устройств способны одинаково справляться с проблемой некачественного напряжения? Сравним в нашей статье технические характеристики и особенности работы релейных, электронных и инверторных стабилизаторов и выясним, какие из них лучше всего использовать для ответственных потребителей.
Какие бывают стабилизаторы и в чем их отличия?
Стабилизатор переменного напряжения является преобразующим устройством, которое корректирует поступающее из сети напряжение и доводит его до номинального значения (220/230 В для однофазной и 380/400 В для трехфазной сети), которое поддерживается в непрерывном режиме и поступает на подключенные электроприборы. В настоящее время на российском рынке электропитания представлено несколько типов стабилизаторов напряжения, а именно: релейные, электромеханические, электронные и инверторные модели. В зависимости от типа они способны нивелировать сетевые перепады, просадки и перенапряжения в определенных диапазонах с различной скоростью и точностью, фильтровать сетевые помехи и защищать нагрузку от кратковременных пропаданий электросети. Подробно разберем главные отличия самых распространенных на отечественном рынке стабилизаторов напряжения.
Характеристики и особенности релейных стабилизаторов
В данных устройствах применена трансформаторная технология коррекции сетевого напряжения. В своем составе приборы имеют автотрансформатор, блок силовых реле и электронную плату управления. Процесс стабилизации напряжения в релейных моделях выполняется следующим образом: плата управления устройства непрерывно анализирует значение входного сигнала, поступающего из сети и, если возникает скачок или просадка напряжения, то силовое реле стабилизатора коммутирует необходимый сегмент трансформаторной обмотки, чтобы входное напряжение приобрело номинальное значение.
Поскольку регулировка напряжения в данных изделиях происходит ступенчато, то их реакция на изменение параметров сети происходит с некоторой задержкой, которая может доходить до 10-20 мс. Из-за недостаточного быстродействия такие стабилизаторы не могут обеспечить качественную защиту от резкого повышения напряжения или его просадок. Частые скачки, происходящие в электросети, снижают качество работы силового реле и значительно ускоряют его износ. Точность выходного напряжения у релейных моделей зависит от количества ступеней регулировки и скорости их. Как правило, погрешность выходного сигнала у них может доходить до 10% от номинального значения, что не подходит для электрочувствительных приборов. Кроме того, из-за дискретности стабилизации происходят микроразрывы в электропитании и искажение формы выходного сигнала. За счет того, что в схеме релейных моделей нет электронных компонентов, которые могут подвергаться нагреванию или страдать от конденсата, устройства не требуют специального охлаждения и способны работать при минусовой температуре внешней среды, доходящей до -20° С. Также важно отметить, что реле в стабилизаторах во время своей работы издает характерные щелчки, из-за чего приборы, как правило, устанавливаются в нежилых помещениях. Основные преимущества и недостатки релейных стабилизаторов приведены в таблице ниже:
- Медленная скорость срабатывания
- Ступенчатая регулировка напряжения
- Большая погрешность коррекции
- Искажение формы выходного сигнала
- Щелчки во время работы
- Небольшой срок службы из-за быстрого износа силового реле
- Невысокая стоимость
- Работа при минусовых температурах
- Не требуется охлаждение
Релейные стабилизаторы в основном выбирают для защиты нетребовательной к качеству электропитания нагрузки (например, кухонных электроприборов, систем освещения, телевизионной техники и некоторых электроинструментов) в относительно стабильных электросетях. Приборы могут устанавливаться в отдельных технических помещениях, не имеющих отопления.
Характеристики и особенности электронных стабилизаторов
По схеме своей работы данные устройства аналогичны релейным типам, только в своем составе вместо силовых реле они имеют электронные ключи – симисторы или тиристоры.
Процесс коррекции напряжения в электронных моделях управляется микропроцессором, который при обнаружении отклонения параметров сети активизирует силовой ключ, коммутирующий необходимую обмотку трансформатора для получения выходного напряжения, максимально приближенного к номинальному значению.
Электронные ключи имеют меньший размер по сравнению с силовыми реле, поэтому такие стабилизаторы более компактны в размерах. Кроме того, в схеме работы электронных моделей отсутствуют какие-либо подвижные элементы, поэтому они считаются более надежными и издают меньше шума при работе по сравнению с релейными типами.
Электронным стабилизаторам, как и релейным моделям, характерна дискретность (ступенчатость) коррекции напряжения. Хотя она может быть более плавной и проявляться в меньшей степени, но все-таки может вызывать помехи в работе некоторых электрочувствительных нагрузок.
Большое количество обмоток трансформатора и высокая скорость их переключения (быстродействие – в среднем составляет 10 мс) позволяет электронным моделям справляться с резкими скачками напряжения и корректировать входной сигнал с более высокой точностью по сравнению с устройствами релейного типа. В среднем диапазон входных напряжений в таких моделях составляет 130-270 В, а погрешность выходного сигнала – 5%. Однако устройства не способны справляться со значительными просадками сети, а точности стабилизации входного сигнала может быть недостаточно для потребителей, особо чувствительных к качеству напряжения, например, компьютерной техники.
Также важным недостатком электронных приборов является несинусоидальная форма выходного напряжения (трапециевидная или прямоугольная, в зависимости от модели), которая может быть вызвана работой силовых ключей – симисторов/тиристоров. Такая особенность функционирования накладывает ограничение на использование данных устройств для определенных типов нагрузок. Кроме того, некоторые электронные модели имеют небольшую перегрузочную способность, которая может составлять всего 40%. Частые и значительные перегрузки в таких устройствах могут приводить к раннему выходу из строя силовых ключей.
Основные преимущества и недостатки электронных стабилизаторов приведены в следующей таблице:
- Ступенчатая регулировка напряжения
- Невысокая скорость и точность стабилизации для электрочувствительных нагрузок
- Диапазон стабилизации зависит от количества витков обмотки трансформатора
- Искаженная форма выходного сигнала
- Небольшая перегрузочная способность
- Более быстрая реакция на изменение параметров сети по сравнению с релейными моделями
- Отсутствие механических элементов
- Компактные размеры
- Бесшумная работа
- Больший эксплуатационный ресурс, чем у релейных моделей
Электронные модели обладают более высокими техническими характеристиками по сравнению с релейными типами, что позволяет их применять в электросетях, в которых случаются резкие и значительные перепады напряжения. Однако для нагрузки с электродвигателями они не подойдут, так как искаженная форма напряжения может негативно сказаться на работе такой нагрузки. Также не рекомендуется использовать данный тип стабилизаторов с профессиональной аудио- и видеотехникой по причине помех, создаваемых в процессе коммутации обмоток трансформатора, которые могут испортить качество звука или изображения.
Характеристики и особенности инверторных стабилизаторов
Инверторные стабилизаторы являются устройствами нового поколения за счет совершенного иного принципа действия по сравнению с другими типами. Они основаны на технологии двойного преобразования энергии или Instant Reaction & Double Conversion (IRDC), предполагающей мгновенную реакцию и двойное преобразование.
В схеме работы инверторных моделей нет автоматического трансформатора и коммутационных элементов, а вместо них присутствуют такие элементы, как выпрямитель, конденсатор, инвертор и микроконтроллер.
Во время работы инверторных устройств входное нестабильное напряжение сначала выпрямляется и накапливается в конденсаторе, а затем с помощью инвертора переводится обратно в переменное, но уже с эталонными характеристиками. В результате на нагрузку непрерывно подаётся сигнал высокой точности (±2%) и идеальной синусоидальной формы независимо от сетевых параметров. За счет такого принципа действия инверторные модели способны мгновенно реагировать на скачки и просадки сетевого напряжения в достаточно широком диапазоне, который составляет 90-310 В.
Благодаря наличию конденсатора, который накапливает электроэнергию, инверторные модели обеспечивают надёжную защиту нагрузки от значительных и резких перепадов электроэнергии, а также кратковременных пропаданий сетевого напряжения (до 0,2 с). Поскольку инверторные модели в своем составе не имеют механических подвижных элементов, они не издают неприятных звуков во время своей работы. Однако в некоторых моделях, как правило, с выходной мощностью более 1 кВА, может присутствовать небольшой шум от системы охлаждения, сравнимый с работой кулеров персонального компьютера или ноутбука.
Инверторные стабилизаторы обладают самым большим количеством электронных защит по сравнению с релейными и симисторным/тиристорными устройствами. Они способны автоматически восстанавливаться после сетевых аварий (когда напряжение выходит за рабочий диапазон стабилизатора), короткого замыкания, перегрузки по выходу, перегрева и сбоев в работе. Кроме того, встроенные сетевые фильтры и варистор выполняют защиту от импульсных перенапряжений и высокочастотных помех.
Инверторные модели способны эффективно работать со многими бензиновыми и дизельными генераторами, корректируя не только значение напряжения, но и его форму. Высокая перегрузочная способность (до 150%) позволяет устройствам справляться с пусковыми токами оборудования, в составе которого присутствуют электромоторы.
Практически во всех моделях присутствует автоматический байпас, с помощью которого обеспечивается бесперебойная работа нагрузки в случаях, когда в работе стабилизатора происходит сбой или повреждение.
Единственный существенный недостаток, свойственный инверторным моделям, – это их высокая цена. Но это объясняется тем, что данные устройства обладают гораздо большим функционалом и возможностями по сравнению с другими типами стабилизаторов. Основные преимущества и недостатки инверторных стабилизаторов приведены в сравнительной таблице ниже:
- Высокая цена
- Запрещена работа при минусовых температурах из-за возможного попадания конденсата на электронные компоненты
- Мгновенное быстродействие
- Расширенный диапазон входного напряжения
- Высокая точность стабилизации
- Напряжение идеальной синусоидальной формы
- Полный набор электронных защит
- Фильтрация сетевых помех и импульсных перенапряжений
- Бесшумная или малошумная работа
- Компактные размеры
За счет своих высоких технических характеристик и широкого функционала инверторные модели активно используются не только в быту, но и в коммерческих и производственных сферах. Они способны обеспечить надёжную защиту от нестабильного напряжения самых электрочувствительных приборов, к которым относятся системы отопления, насосное оборудование, холодильные установки, системы видеонаблюдения, мультимедийная техника, компьютерные устройства и др.
Сравнение основных характеристик разных типов стабилизаторов
Сравнение основных технических характеристик релейных, электронных и инверторных стабилизаторов приведено в таблице:
| Тип стабилизатора | Тип регулирования | Время реакции, мс | Диапазон входного напряжения, В | Точность стабилизации выходного напряжения, % | Коррекция искажений сети | Коррекция входного коэффициента мощности | Автономное питание нагрузки, мс |
| Инверторный | непрерывное | 0 | 90-310 | 2 | есть | есть | 200 |
| Релейный | дискретное | до 20 | 160-260 | от 5 до 10 | нет | нет | — |
| Электронный | дискретное | 5-20 | 130-270 | от 5 до 10 | нет | нет | — |
Обратите внимание!
Технические характеристики некоторых моделей стабилизаторов напряжения могут отличаться от значений, которые приведены в вышеуказанной таблице.

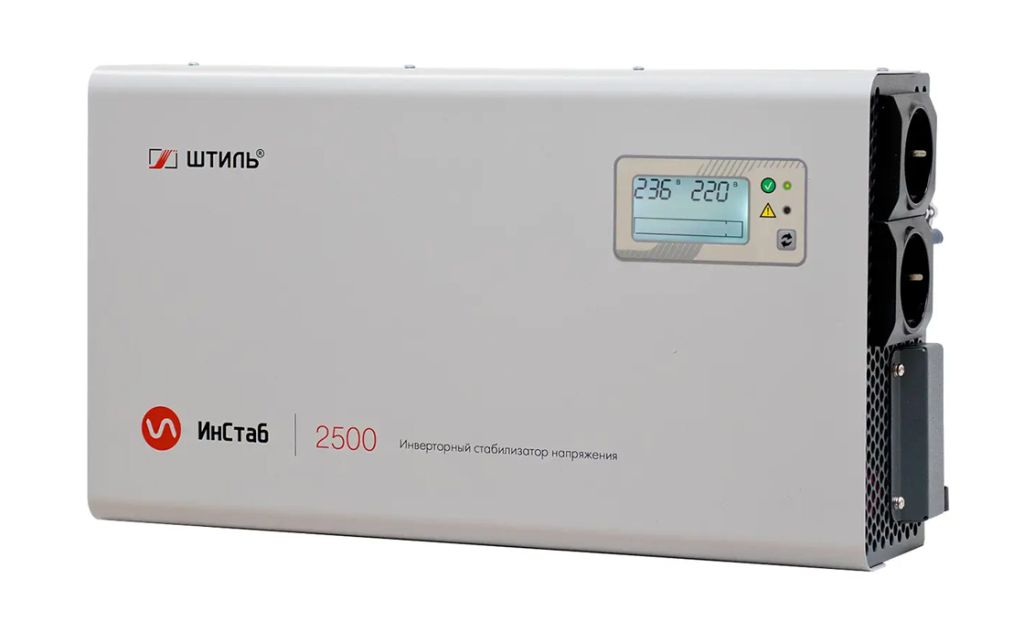

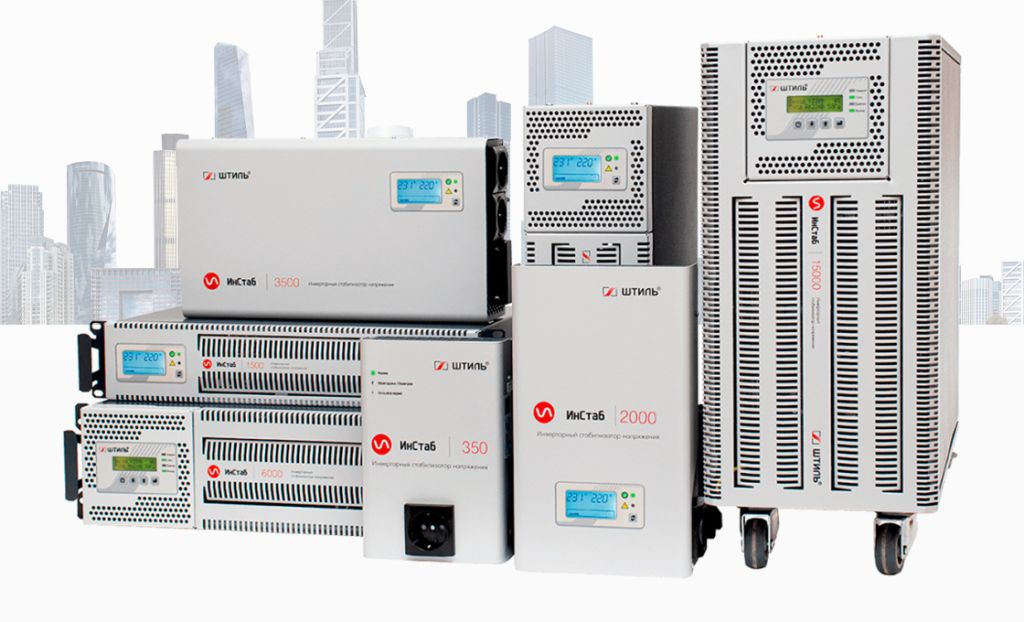

Модельный ряд инверторных стабилизаторов «Штиль»
Крупнейший российский производитель систем электропитания «Штиль» выпускает широкий модельный ряд однофазных и трехфазных инверторных стабилизаторов с выходной мощностью от 0,35 до 20 кВА, среди которых:
- однофазные модели настенного и напольного/стоечного исполнения с выходной мощности от 0,35 до 20 кВА;
- трехфазные модели напольного/стоечного исполнения с выходной мощности от 6 до 20 кВА;
- модели конфигурации 3 в 1 напольного/стоечного исполнения с выходной мощности от 6 до 20 кВА (предназначены для защиты однофазной нагрузки в трехфазной электросети).
Основные технические характеристики инверторных стабилизаторов производства «Штиль» приведены в следующей таблице:
| Технические характеристики | Показатели |
| Быстродействие | мгновенное (0 мс) |
| Предельный диапазон входного напряжения | 90-310 В |
| Точность стабилизации | ±2% |
| Форма выходного напряжения | чистая синусоида |
| Защита от кратковременного пропадания сети | есть (0,2 с) |
| Защита от высокочастотных помех | есть (диапазон 100 кГц – 30 МГц) |
| Защита от импульсных перенапряжений | есть (встроенный варистор 2 кВ, 1/50 мкс) |
| Другие виды защиты | от перегрузок по выходу, внутреннего перегрева, КЗ, сетевых аварий, сбоев в работе |
| Автоматический байпас | есть (в моделях от 0,8 кВА) |
Где купить инверторные стабилизаторы «Штиль»?
Купить модели инверторных стабилизаторов можно в официальном интернет-магазине производителя «Штиль». На сайте представлены исчерпывающие сведения по каждому устройству, включая их технические характеристики, функционал, сферы применения и отзывы пользователей об их практическом применении в различных условиях.
При необходимости всегда можно обратиться за помощью в подборе оборудования к специалистам компании. Консультации по подбору, установке и эксплуатации стабилизаторов осуществляются в онлайн-чате, по электронной почте и телефону. Кроме того, на сайте опубликованы подготовленные инженерами компании тематические статьи, которые также помогут покупателям правильно подобрать необходимое устройство.
Представленные в интернет-магазине товары всегда есть в наличии и доступны для заказа как физическими, так и юридическими лицами. Для покупателей действует быстрая доставка в любой город России. При заказе можно выбрать удобный способ оплаты и оформить кредит на покупку необходимого оборудования.
Какие стабилизаторы напряжения самые надежные?
В России нередка ситуация, когда нестабильное напряжение в сети мешает стабильной работе электроприборов. Это может привести к полному выходу оборудования из строя. Поскольку легче предупредить поломку, чем потом оплачивать дорогой ремонт, в данной статье рассмотрим, какой из стабилизаторов напряжения поможет сберечь технику. То есть, какой стабилизатор напряжения является более качественным и надежным.
Для начала определимся с наиболее популярными типами стабилизаторов напряжения, присутствующих на рынке. Затем сравним их характеристики и протестируем их.
Релейный стабилизатор
В основе конструкции стабилизатора релейного типа лежит автотрансформатор с секционированной обмоткой. Когда изменяется входящее напряжение, плата управления даёт сигнал соответствующему реле. В следствии чего подключается секция обмотки, производя уменьшение или увеличение выходного напряжения. Особенностью релейного стабилизатора SUNTEK является то, что электронный блок напряжения представляет собой достаточно мощный микроконтроллер, в котором происходит анализ входного и выходного напряжения и вырабатываются сигналы для управления ключами стабилизатора. При формировании управляющего напряжения микроконтроллер учитывает время срабатывания ключей и силовых реле. Это позволяет производить переключения без разрывов. В результате форма напряжения на выходе релейного стабилизатора повторяет форму на входе. Отклик срабатывания равен 0,05-0,15 сек , что подходит для большинства современных бытовых приборов. Погрешность выходного напряжения релейного стабилизатора напряжения находится в пределах 8%, что означает, при выходе мощность может составлять 203-237В. Это надежный стабилизатор, который можно смело использовать для бытовых нужд.
Электромеханический стабилизатор
В отличии от стабилизатора релейного типа, в электромеханическом стабилизаторе изменение напряжения происходит более плавно, с помощью скользящего контакта. Принцип — токосъемная щетка, закрепленная на оси серводвигателя, передвигается по катушке, тем самым регулирует подачу напряжения на выход стабилизатора. Преимуществом данного стабилизатора является высокая точность 3% и плавность регулировки напряжения. Но при этом прибор имеет низкое быстродействие. Чтобы он работал нормально в сети не должно быть постоянных больших скачков напряжения, что снизит надежность стабилизатора. Также можно отметить шум при передвижении ролика по обмотке.
Тиристорный стабилизатор
Тиристорный стабилизатор по принципу работы можно сравнить с релейными устройствами, но преобразование тока происходит наиболее эффективным электронным методом, без задействования механических узлов. Полупроводниковые ключи обычно выполнены на тиристорах или симисторах. Тиристорные стабилизаторы превосходят по своим характеристикам серворегулирование и дают высокую точность стабилизации и имеют длительный срок службы. Точность стабилизации зависит от количества ступеней, и обычно этот показатель находится до 3%, а это в значительной степени лучше чем у релейных устройств. Высокая скорость регулирования позволяет тиристорному стабилизатору быть одним из самых быстрых среди аналогичных устройств. Добавление напряжения достигает 50 Вольт в пределах 100 мс. Также стоит отметить бесшумность данных устройств. Однако, надежность и высокое качество стабилизатора данного типа выливается в его повышенную стоимость.
Тестирование стабилизаторов
Для теста стабилизаторов мы выбрали следующие устройства разного типа:
- Релейный стабилизатор напряжения SUNTEK 1000 ВА
- Электромеханический стабилизатор напряжения SUNTEK 2000 ВА ЭМ
- Тиристорный стабилизатор напряжения SUNTEK HiTech&GAS 500 ВА
Сравнительная таблица характеристик данных моделей представлена ниже.
| Модель стабилизатора | SUNTEK 1000 ВА | SUNTEK 2000 ВА ЭМ | SUNTEK HiTech&GAS 500 ВА |
| Номинальная мощность, ВА | 1000 | 2000 | 500 |
| Максимальный ток, А | 4 | 10 | 2 |
| Рабочий диапазон входных напряжений, В |
120-285 | 120-285 | 120-280 |
| Ном. диапазон выходного напряжения, В |
209-231 | 215-225 | 223-237 |
| Тип стабилизации | релейный | электромеханический | тиристорный |
| Погрешность выходного напряжения, % | 8 | 3 | 3 |
| Рабочий диапазон, t°С | -30 — +45 | -5 — +40 | -30 — +50 |
| Регулировка | ступенчато | плавная, автоматическая | 11 ступеней, автоматическая |
| Защита от к/з | + | + | + |
| Габаритные размеры д-ш-в, см | 28x18x14 | 27x16x12 | 29x18x11,5 |
| Вес, кг | 4,5 | 7,5 | 4 |
Выбираем лучший стабилизатор
Чтобы определить лучший стабилизатор напряжения, мы протестировали их на скорость реакции, а также на верхние и нижние пороги отказа в режиме постоянных скачков напряжения. Их номинальные характеристики в данном тесте нам не важны, так как подключена обычная лампочка. Какая из моделей лучше справилась с постоянными перепадами напряжения и является самым наденым стабилизатором? Результаты тестирования стабилизаторов напряжения Вы можете посмотреть в видео, представленном ниже.
Другие статьи о продукции SUNTEK
Ватт (W) и вольтампер (VA)
Ватт (W) и вольтампер (VA) — это две разные единицы измерения электрической мощности, и они имеют свои отличия.
Стабилизатор напряжения для ворот
Качественное напряжения на воротах — это важный момент. Поэтому к этому вопросу нужно подходить серьезно.
г. Москва, Волгоградский проспект, д. 46 Б, корп. 1
+7 (499) 394-38-06, (499) 394-38-07; ;
мы в Whatsapp; мы в Instagram
Какой стабилизатор напряжения лучше релейный или электромеханический
Принцип действия стабилизатора напряжения, это тот фактор, на который стоит сразу обращать внимание. Так как каждый из них показывает, свои отличительные преимущества и недостатки.
Среди покупателей, наибольшей популярностью пользуются регуляторы однофазные релейного и электромеханического типа. И одна из главных причин большого покупательского спроса, это их относительно недорогая цена, которая значительно выше устройств, с принципом действия (тиристорный).
Но какой стабилизатор напряжения лучше релейный или электромеханический давайте разбираться.
Ступенчатый стабилизатор (релейный) обладает большой скоростью регулировки, что позволяет им вытягивать напряжение, даже при достаточно низких просадках, со 100В. Однако, такой параметр, как точность стабилизации, у них находится в пределах от 6 до 10%. Также большинство моделей имеют незначительные габариты, вес, и специальные крепежи на корпусе для монтажа на стенах. Поэтому, при использовании релейных однофазных стабилизаторов, трудности с выбором места установки редко возникают. При этом, эксплуатация их может проводиться, как в отапливаемых, так и в неотапливаемых помещениях. Температурный диапазон для работы этих приборов, в основном составляет -30-+40°С. И именно по этой причине, релейные стабилизаторы напряжения 220В считаются идеальным вариантом для дачи и другого загородного жилья .
Стабилизаторы электромеханического принципа действия , осуществляют плавную регулировку напряжения без прерывания фаз, искажения синусоиды. Выравнивают выходное напряжение с высокой точностью, в пределах 3%. И в зависимости от типа механизма, роликового или щеточный узел, его надежность и цена различается. В первом случае они более надежные и дорогие, во втором все наоборот. Так как щетки постепенно изнашиваются и пригорают, из-за высоких перегрузок, резких перепадов напряжения в сети. Стабилизаторы электромеханические напольного исполнения, область применения: отапливаемые дома , магазины , производство , офисы , медицинское электрооборудование .
Учитывая преимущества этих нормализаторов, можно сделать вывод следующий:
Для дачи, загородного дома и плохо отапливаемых производственных объектов, лучше ставить стабилизатор релейный. К примеру: Энергия АСН-8000 и Энергия Voltron 10000 (НР) .
Для жилых домов, и подключения техники высокой чувствительности, надежнее будет установить электромеханический стабилизатор. Например: Энергия Hybrid 10000 (U)
