Что такое номинальная мощность двигателя

МОЩНОСТЬ НОМИНАЛЬНАЯ

(Nominal power) — придается на машиностроительных заводах наименованиям выпускаемых из производства типов двигателей и служит вернее признаком различных типов, нежели целям характеристики истинной мощности двигателя. Номинальная лошадиная сила (Nominal horse power) — число, условное обозначение, изменяющееся в пределах от 1/4 до 1/8 HP и нисколько не характеризующее мощности механизмов. Термин этот встречается иногда в судовых регистрах.

Номинальной мощностью электрических машин называется указываемая на щитке машины мощность, которую машина должна развивать или отдавать при своем номинальном режиме. Номинальной мощностью электродвигателей называется механическая мощность на валу машины, выражаемая в л. с. или квт.

Самойлов К. И. Морской словарь. — М.-Л.: Государственное Военно-морское Издательство НКВМФ Союза ССР , 1941

• МОЩНОСТЬ НА ВАЛУ
• МОЩНОСТЬ ПАРОВЫХ ТУРБИН

Смотреть что такое «МОЩНОСТЬ НОМИНАЛЬНАЯ» в других словарях:

• номинальная полная мощность (номинальная отдаваемая мощность) — 3.1.1 номинальная полная мощность (номинальная отдаваемая мощность) [rated output (rated apparent power)]; Sr: Полная электрическая мощность на выводах, выражаемая в вольт амперах (В · А) непосредственно или в виде произведения значащих чисел на… … Словарь-справочник терминов нормативно-технической документации
• длительная мощность (номинальная мощность) — 3.18 длительная мощность (номинальная мощность): Мощность, которую двигатель может развивать без ограничения времени в период между техническими обслуживаниями, указанный изготовителем, при заданных частоте вращения и окружающих условиях при… … Словарь-справочник терминов нормативно-технической документации
• номинальная выходная мощность — номинальная отдаваемая мощность — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999] Тематики электротехника, основные понятия Синонимы номинальная отдаваемая мощность … Справочник технического переводчика
• Номинальная потребляемая мощность — 2.2.4. Номинальная потребляемая мощность потребляемая мощность при номинальном напряжении, указанная для машины изготовителем. Источник: ГОСТ 12.2.013 … Словарь-справочник терминов нормативно-технической документации
• номинальная скорость — 3.46 номинальная скорость: Скорость движения кабины, на которую рассчитан лифт. Источник: ГОСТ Р 53780 2010: Лифты. Общие требования безопасности к устройству и установке оригинал документа … Словарь-справочник терминов нормативно-технической документации
• номинальная скорость движения — 3.7 номинальная скорость движения: Скорость движения АТС на данной передаче, соответствующая номинальной частоте вращения коленчатого вала (ротора) двигателя, при которой он развивает свою номинальную мощность. Примечание В случае если… … Словарь-справочник терминов нормативно-технической документации
• Мощность — [power; capacity] физическая величина, измеряющая количеством работы в единицу времени. В теплотехнике применяют понятие «тепловая мощность» в качестве теплотехнического параметра печи Рп, характеризующего максимальное количество теплоты,… … Энциклопедический словарь по металлургии
• мощность излучения — [radiation intensity] отношение количества энергии, излучаемого телом, к отрезку времени, в течение которого продолжалось излучение. Смотри также: Мощность установленная мощность номинальная мощность … Энциклопедический словарь по металлургии
• Номинальная мощность — 4а. Номинальный ток светового прибора Ток, указанный изготовителем на световом приборе Источник: ГОСТ 16703 79: Приборы и комплексы световые. Термины и определения оригинал документа … Словарь-справочник терминов нормативно-технической документации
• номинальная мощность светового прибора — номинальная мощность Суммарная номинальная мощность ламп, на которую рассчитан световой прибор. [ГОСТ 16703 79] Тематики лампы, светильники, приборы и комплексы световые Синонимы номинальная мощность … Справочник технического переводчика

Номинальная мощность электродвигателя и его расчет

Одна из естественных характеристик электродвигателя – его номинальная (эффективная) мощность (Pном), которая для машин переменного и постоянного тока является механической мощностью на валу.

Это мощность двигателя, с которой он мог бы работать в номинальном режиме — режиме эффективной работы на протяжении длительного времени (не менее нескольких часов). Номинальная мощность измеряется в Вт (кВт) или лошадиных силах (л.с.) и указывается на щитке электрической машины вместе с остальными основными характеристиками.

При нагрузках, меньших Pном, мощность двигателя развивается в полной мере. При загрузке двигателя до номинальной мощности на сравнительно короткий промежуток времени, можно считать, что он не используется в полную силу. В такой ситуации бывает целесообразна его кратковременная перегрузка, предел которой определяется перегрузочной мощностью двигателя.

В паспорте электродвигателя заводом-изготовителем всегда указываются номинальные величины мощности Pном, напряжения Uном, коэффициента мощности cosϕном, номинальная угловая скорость двигателя ωном.

Расчет номинальной мощности

Метод эквивалентного тока

Применим для расчета номинальной мощности при обязательном соблюдении во время работы неизменности показателей мощности потерь в обмотках двигателя, складывающейся из постоянной и переменной величин мощности, сопротивлений обмоток ротора и статора, потерь на механическое трение. Зная номинальный коэффициент мощности, показатели эквивалентного тока и номинального напряжения, возможно рассчитать номинальную мощность электродвигателя:

Pном ≥ Iэк ∙ Uном ∙cosϕном,

где Iэк – показатель эквивалентного тока,

Uном – номинальное напряжение,

cosϕном – номинальный коэффициент мощности, повышающийся с увеличением мощности и номинальной угловой скорости вращения ротора, а также зависящий от нагрузки. Для большинства электродвигателей составляет 0,8-0,9.

Метод эквивалентного момента

Электродвигатели любого типа имеют пропорциональный произведению тока и величине магнитного потока вращающий момент. Метод эквивалентного момента для расчета номинальной мощности используется в тех случаях, когда условия применяемой нагрузки определяют непосредственно требуемый от двигателя момент, а не ток. Для синхронных и асинхронных машин переменного тока, коэффициент мощности cosϕ приближенно принимается за постоянную величину:

Pном = Мвр ∙ ωном,

где Мвр – значение вращающего момента,

ωном – номинальная угловая скорость двигателя.

Определение номинальной мощности опытным путем

Указанная в паспорте или щитке устройства номинальная мощность будет равна этому значению только при оптимальной нагрузке на вал, определяемой заводом-изготовителем для номинального режима. На что ориентироваться, если по каким-то причинам не сохранился паспорт или стерлись надписи на табличке?

Помогут практические измерения и счетчик электроэнергии:

1. Необходимо полностью отключить все прочие источники потребления электроэнергии: освещение, электроприборы и т.д.
2. В случае использования электронного счетчика, следует подключить двигатель под нагрузкой на 5-6 минут, на электронном дисплее отобразиться величина нагрузки в кВт.

Дисковый счетчик проводит измерения в кВт∙час. Следует записать последние показания и включить двигатель на 10 минут с точностью до секунды. После остановки электромашины, отнять из полученного значения записанные показания и умножить на 6. Полученное число и будет являться активной механической мощностью двигателя.

Для маломощных двигателей можно подсчитать количество оборотов диска счетчика, для каждого из которых указана, чему равна величина полных оборотов в единицах мощности. Несложные расчеты помогут определить искомую величину мощности.

При использовании этого метода важно правильно подобрать нагрузку, поскольку при ее недостаточности или перегрузке, определяемый показатель будет далек от номинальной мощности электродвигателя.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Номинальная мощность электродвигателя

Номинальной называют полезную механическую мощность на валу, выраженную в Ваттах (Вт) или киловаттах (кВт). В некоторых странах, мощность двигателя может быть выражена в лошадиных силах (1 метрическая лошадиная сила — 736 Вт, 1 британская л.с равна 745,7 Вт).

Стандартные номинальные мощности электродвигателей

Согласно данным по ГОСТ 12139-84 в настоящее время производятся электродвигатели с номинальной мощностью от 0,12 кВт до 900 кВт.

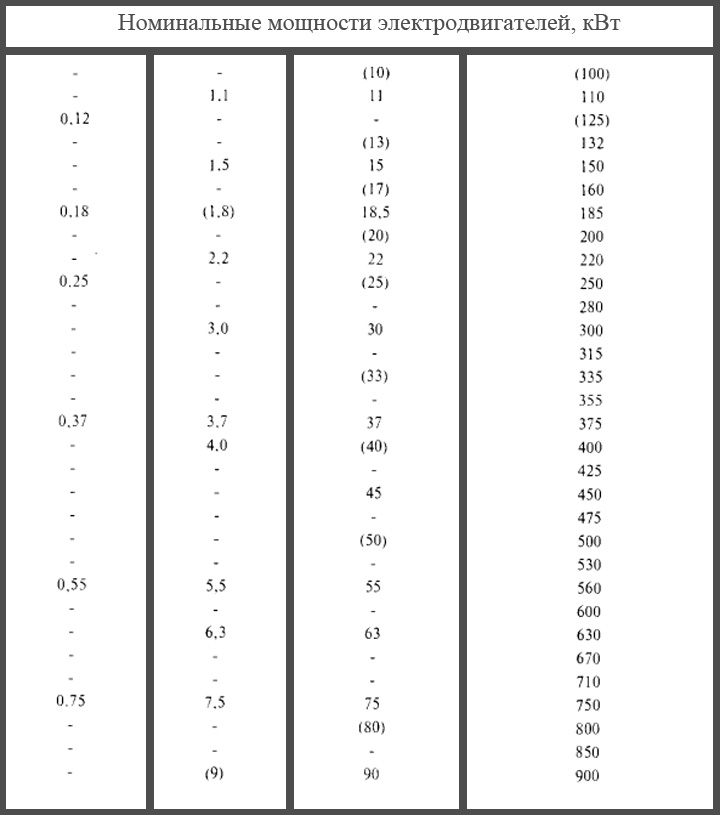

Значения номинальных мощностей производимых электродвигателей представлены в следующей таблице. В скобках указаны мощности электродвигателей который изготавливаются по согласованию между производителем и заказчиком.

Как вычислить номинальную мощность электродвигателя

Мощность определяется как произведение вращающего момента на угловую скорость.

где Мвр – значение вращающего момента ωном – номинальная угловая скорость двигателя

На что влияет мощность электродвигателя

Частоту вращения вала электродвигателя можно вычислить по формуле:

Согласно ГОСТ 12139 асинхронные двигатели изготавливаются с частотой вращения:

• для частоты 50 Гц — 500, 600, 750, 1000, 1500, 3000 об/мин
• для частоты 60 Гц — 600, 720, 900, 1200, 1800, 3600 об/мин

Получается, что при равных номинальных частотах вращения электродвигатель с большей мощностью сможет развить больший момент.

Номинальная мощность двигателя

гарантируемая изготовителем мощность двигателя на режиме максимальной нагрузки при заданной скорости вращения вала двигателя.
