Уменьшение яркости светодиодной ленты как реализовать
Всем привет,появился вопрос. Переделывал подсветку климата на своём стареньком японце, старые лампы сгорели решил переделать на светодиоды, в ход пошла светодиодная лента 12в 22вт на метр. Все разобрал спаял собрал, все работает горит подсвечивает но есть одно Но! Подсветка кнопок получилась как хотел, все ярко и чётко, а вот с дисплеем произошёл прокол, он прям яркий получился,в тёмное время сильно бьёт по глазам. Из блока климата выведены провода на все 3 зоны, дисплей, 1 ряд кнопок и 2 ряд кнопок. Всё это скомутировано снаружи. Теперь собственно вопрос,можно ли впаять какой нибудь резистор (желательно переменный чтобы регулировать можно было)на кусочек ленты которая отвечает именно за подсветку дисплея? Лента как говорил 22вт на метр и 12в, кусочек там примерно 10см,4 сегмента по 4 диода. Паяльник держать умею,а с номиналами и прочим проблема. Контролер полноценный туда пихать не хочется как и разбирать и менять на менее мощную.
9.9K постов 13.8K подписчиков
Подписаться Добавить пост
Правила сообщества
Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.
В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂
Требования к оформлению постов:
1. Максимально полное наименование устройства.
2. Какие условия привели к поломке, если таковые известны.
3. Что уже делали с устройством.
4. Какое имеется оборудование.
5. Ну и соответственно, уровень знаний.
1 год назад
Да на таймере 555 собрать примитивный ШИМ и запитать через него подсветку. Там деталей на три копейки.
А если добавить в него фоторезистор, то еще и автоматически яркость будет регулироваться.
раскрыть ветку
1 год назад
Самый простой способ, без ШИМа, это затонировать плёнкой этот участок ��
раскрыть ветку
1 год назад

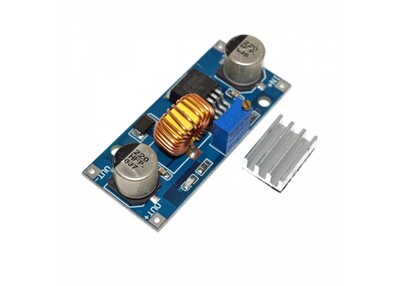

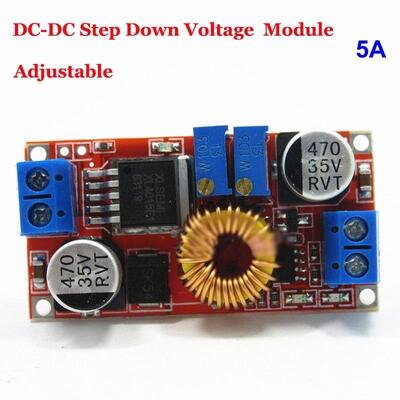

Dc-dc преобразователи — в помощь. Стоят рублей 100.
1 год назад
Уменьшить напряжение, или подобрать резистор на весь кусок ленты, что на дисплей идет.
Или простейший ШИМ, его и сделать несложно, и продают вагонами, к примеру
раскрыть ветку
1 год назад
раскрыть ветку
Похожие посты
9 месяцев назад
Лампа от нейросети ч.2 «а можно мне такую же?»
Писать красиво не умею, за кровь из глаз извиняюсь. Редактировать (ссылки и прочее) тоже не умею, извините.
Вообщем и целом, одним прекрасным вечером листала Пикабу и наткнулась на этот пост (Лампа от нейросети).
И забздедось мне такую же лампу. Ну вот хочу и всё.
Так как я сова по натуре, такой «ночник» будет мне очень кстати.
Руки у меня не из плеч, 3d принтера нет. Но «хочу» никак не отпускало. Переспав с этой мыслью и котом, решила все таки написать автору поста по поводу сборки лампы. Ну мало ли согласится. И вообще я мать двоих Котов, мне нужнее.
К моему удивлению, @Lionovich мне не отказал, хотя изначально какой либо надежды не было.
Цену обговорили, началась сборка. Описывать не буду, что уж. Да и нечего там описывать. По каждому моменту Лионович уточнял и спрашивал, вместе выбирали кнопку для включения устройства. А у меня не было каких-либо четких хотелок. «Хочу что бы светилось» и всё.
Про упаковку вообще молчу, упаковано было так будто там не лампа, а ядерный снаряд!
Теперь у меня есть километр пупырчатой пленки, будет теперь вместо новопасита :3
Ладно, поехали фоточки.
Кнопочка не простая, с подсветкой. Кабель решено было не запаивать, он отстегивается. На самом деле очень удобно, если кабель выйдет из строя я просто куплю такой же.
Фоточка чуть ближе.
Сие чудо техники не обладает какими-то эстетическими изысками. Тут шершавенько? Пофиг. Тут чуть-чуть торчит? Пофиг. Ну а кто будет рассматривать изъяны в ночи, тем более что вещь не фабричная и была сделана под заказ. Это моё личное мнение, чувством перфекционизма не обладаю и нафиг надо)
*кнопочка с подсветкой*
Благодаря модулю Wi-Fi (или как его там), лампу можно подключить к Wled приложению. Весь вечер игралась с эффектами, но эффект «андроид» мне зашел больше всего.
Кстати, в один из моментов общения я ненароком упомянула что мой режим «совиный» и не стоит ждать от меня ответа днем или утром. И Лионович это запомнил, и отправил мне маленький сюрприз..
Признаюсь честно, всегда хотелось иметь мини фигурку совы :3 а тут такое. И лампа мечты, и фигурка совы.
Данный пост не носит никакого рекламного характера. Просто хотелось поделиться радостью и поблагодарить человека публично.
P.s: лампа заняла свое почетное место в углу. Ненавящиво мигает и создает атмосферу киберПанка.
Как уменьшить яркость светодиодной ленты
Знающие люди, подскажите, пожалуйста! Имеется диодная лента на 120 диодов/метр, 48Вт, 12В, питается от блока питания . Она слишком яркая и уже вмонтирована. Существует ли возможность уменьшить яркость? Например, впаять последовательно какой-нибудь резистор, желательно переменный или еще как нибудь. Может сменить блок питания на напряжение 10В?
| Trmns |
| Рейтинг: 32 / -5 |
— написано 22-12-2012 22:16 Trmns
Тогда уж проще контроллер купить, но полагаю дорого будет. Резистор вставить не получится, ток в 4 ампера ни один переменник не выдержит. Да и греться он будет как печка. Тут либо контроллер либо регулируемый источник питания. С последним повернёте куда нибудь не туда и кранты вашей «гирлянде».
| Molot |
| Рейтинг: 9 / 0 |
— написано 22-12-2012 23:11 Molot
Если блок питания не влагозащищен, то у него есть подстроечный резистор и им можно уменьшить напряжение и соответственно яркость
| Andre_S |
| Рейтинг: 427 / -56 |
— написано 22-12-2012 23:24 Andre_S
пару-тройку мощных диодов на радиатор.
фото бп выложите если можете.
| Nikol_os |
| Рейтинг: 49 / -5 |
— написано 23-12-2012 03:42 Nikol_os
Конечно, но только в понедельник получится. Спасибо за ответы .
| zlogic |
| Рейтинг: 29 / -28 |
— написано 23-12-2012 09:08 zlogic
ШИМом надо регулировать яркость светодиодной ленты.
ШИМ проще собрать на таймере 555. Например, по схеме:
Вместо движка — лента.
Уточнить тип транзистора по току.
| Molot |
| Рейтинг: 9 / 0 |
— написано 23-12-2012 09:20 Molot
Стробоскопический эфект будет от ШИМа, нельзя диоды им регулировать если конечно нужен хороший свет без мерцания
| zlogic |
| Рейтинг: 29 / -28 |
— написано 23-12-2012 09:48 zlogic
Molot, насмешили, однако.
Все регулируют ШИМом, а у вас мерцание и стробоскоп.
Насчёт мерцания.
Частоту ШИМа кто поднимать-то будет?
| кийон |
| Рейтинг: 23 / -4 |
— написано 23-12-2012 10:17 кийон
Molot- практически ни в одном современном питателе с фиксированным напряжением подстроечников НЕТ! Телики вон тоже все мерцают- кто-нибудь видит мерцание? Просто при высокой частоте глаз не воспринимает мерцание.
| Nikol_os |
| Рейтинг: 49 / -5 |
— написано 23-12-2012 10:21 Nikol_os
Лента вот такая:
А б/п, как и говорил только в понедельник.
| zlogic |
| Рейтинг: 29 / -28 |
— написано 23-12-2012 10:24 zlogic
quote: фиксированным напряжением подстроечников НЕТ!
При чём тут регулировка напряжения (подстроечником) на выходе блока питания и мерцание?
Molot предложил уменьшить напряжение на выходе блока питания у ТС, если это возможно.
| gendalf2 |
| Рейтинг: 47 / -41 |
— написано 23-12-2012 10:28 gendalf2
предлогаю поставить ЛАТР С БОЛЬШИМ ШТУРВАЛОМ
| gendalf2 |
| Рейтинг: 47 / -41 |
— написано 23-12-2012 10:30 gendalf2
или дамерр
| Molot |
| Рейтинг: 9 / 0 |
— написано 23-12-2012 10:46 Molot
quote: Originally posted by zlogic:
Molot, насмешили, однако.
Все регулируют ШИМом, а у вас мерцание и стробоскоп.Насчёт мерцания.
Частоту ШИМа кто поднимать-то будет?
Постоянно имею дело со свтодиодами по работе.
Есть у нас ргб контроллер который умеет регулировать яркость этим самым шимом. Дк вот этом шим мне глаза раздражает не знаю может я такой чувствительный.
Поднятие частоты конечно выход, но лучше уменьшить напряжение, если позволяет блок питания.
| Nikol_os |
| Рейтинг: 49 / -5 |
— написано 23-12-2012 10:50 Nikol_os
Блин да как это сделать-то? Как мне найти в блоке питания этот резистор? Я слабо разбираюсь в электронике.
| Molot |
| Рейтинг: 9 / 0 |
— написано 23-12-2012 10:51 Molot
quote: Originally posted by кийон:
Molot- практически ни в одном современном питателе с фиксированным напряжением подстроечников НЕТ! Телики вон тоже все мерцают- кто-нибудь видит мерцание? Просто при высокой частоте глаз не воспринимает мерцание.
Сэр загуглите понятие коэфицент пульсации света и нормы санпина по нему надеюсь поймете почему я не рекомендую шим.
А подстроечники всетаки встречаются
| Molot |
| Рейтинг: 9 / 0 |
— написано 23-12-2012 10:52 Molot
quote: Originally posted by Nikol_os:
Блин да как это сделать-то? Как мне найти в блоке питания этот резистор? Я слабо разбираюсь в электронике.
Фото блока в студию
| SLY’ |
| Рейтинг: 21 / -7 |
— написано 23-12-2012 10:55 SLY’
диммер поставить перед блоком? как самое простое
| кийон |
| Рейтинг: 23 / -4 |
— написано 23-12-2012 11:44 кийон
П-деть, не мешки ворчать! Товарищ потому и обратился, что
quote: Я слабо разбираюсь в электронике.
а вы тут ему схемы под нос суёте! Тащи, убавлю, 89042770452, Школьная 59-76.
| Nikol_os |
| Рейтинг: 49 / -5 |
— написано 23-12-2012 14:08 Nikol_os
Диммер перед блоком ставить не вариант, т.к., электронике в нем нужно стабильное напряжение.
| ShAlex |
| Рейтинг: 58 / -17 |
— написано 23-12-2012 20:37 ShAlex
латр или диммер перед импульсным БП — Обычно импульсные работают от 100 до 260 вольт, на выходном это никак не отражается.
По теме — фото платы БП, или кийон
quote: Тащи, убавлю
| Ollema |
| Рейтинг: 82 / -13 |
— написано 24-12-2012 00:55 Ollema
А просто конденсатор использовать? Подключать к 220 можно. Емкостное сопротивление только нужно посчитать исходя из мощности светодиодов и частоты 50Гц.
| кийон |
| Рейтинг: 23 / -4 |
— написано 24-12-2012 01:20 кийон
Давай-давай! Когда ТСа пиз. в харю осколками, кто интересно отвечать будет? Берёшь на себя ответственность?
| ShAlex |
| Рейтинг: 58 / -17 |
— написано 24-12-2012 02:01 ShAlex
quote: А просто конденсатор использовать
если бы в розетке всегда была чистая синусоида. & момент включения всегда попадал в «0».
4А * 220В = 880Вт общая.
| кийон |
| Рейтинг: 23 / -4 |
— написано 24-12-2012 02:31 кийон
Электричество, даже в бытовой розетке- страшная сила! В смутные годы телики с Митино возили, здесь собирали, продавали. Однажды в одном из них взорвалась сетевая банка. Кусок пробил насквозь заднюю стенку и ушел в штукатурку до кирпича! Не каждому колдырю с ломом такое под силу(советская пластмасса добре была, не чета нынешней «бумаге»). Если б такое произошло, когда сзади сидел, регулировал- лежал бы сейчас в Кенах, а не флудил здесь. Как выяснилось кондёр был на 250В, взамест положенных 350-и.
| ShAlex |
| Рейтинг: 58 / -17 |
— написано 24-12-2012 20:28 ShAlex
Не 350, а 450 вольт!
220 — стандарт, 20% — допуск, корень из 2 — амплитуда
1,414213562373*220*1,2 = 373,3523804665
| Nikol_os |
| Рейтинг: 49 / -5 |
— написано 24-12-2012 20:48 Nikol_os
Вот фото ленты и блока питания.
Пока решено не открывать его, т.к., нет болтов или шурупов и сделать это не варварски вряд ли получится.
| ShAlex |
| Рейтинг: 58 / -17 |
— написано 24-12-2012 21:07 ShAlex
Получится не варварски! При умении они нормально открываются. Сносил бы уже, например, к кийону.
Можно, конечно, взять другой блок, переделать специально под это дело. Цена будет зашкаливать
| Molot |
| Рейтинг: 9 / 0 |
— написано 25-12-2012 07:03 Molot
Продам блок с небольшой регулировкой 12вольт 100 ватт 880рублей
| Nikol_os |
| Рейтинг: 49 / -5 |
— написано 25-12-2012 08:06 Nikol_os
Ребята, здесь не все решаю я. За заказчиком последнее слово.
| кийон |
| Рейтинг: 23 / -4 |
— написано 25-12-2012 10:20 кийон
Похоже, не больно-то надо. Кому надо, тот вприпрыжку бежит.
| Ollema |
| Рейтинг: 82 / -13 |
— написано 25-12-2012 12:46 Ollema
quote: Originally posted by ShAlex:
если бы в розетке всегда была чистая синусоида. & момент включения всегда попадал в «0».
4А * 220В = 880Вт общая.
А при чем тут это? Главное, чтобы частота была относительно стабильна.
| Ollema |
| Рейтинг: 82 / -13 |
— написано 25-12-2012 12:48 Ollema
quote: Originally posted by кийон:
Электричество, даже в бытовой розетке- страшная сила! В смутные годы телики с Митино возили, здесь собирали, продавали. Однажды в одном из них взорвалась сетевая банка. Кусок пробил насквозь заднюю стенку и ушел в штукатурку до кирпича! Не каждому колдырю с ломом такое под силу(советская пластмасса добре была, не чета нынешней «бумаге»). Если б такое произошло, когда сзади сидел, регулировал- лежал бы сейчас в Кенах, а не флудил здесь. Как выяснилось кондёр был на 250В, взамест положенных 350-и.
Так радиодетали требут расчетного применения, а если привыкли ставить «от балды», то да, электричества надо бояться!
| ShAlex |
| Рейтинг: 58 / -17 |
— написано 25-12-2012 20:07 ShAlex
quote: А при чем тут это? Главное, чтобы частота была относительно стабильна.
Так то оно так, но только в теории. На практике, синусоиду «режут» помехи (и частота уже не та и не одна, по той же теории). Последовательный конденсатор эти помехи пропустит. Нагрузке, скорее всего, будет конец. Решается просто — последовательным резистором. Но куда деть тепло от него.
| Nikol_os |
| Рейтинг: 49 / -5 |
Как диммировать светодиодную ленту так, чтобы потребляемая мощность менялась в зависимости от яркости?
Здравствуйте.
1. От чего зависит возможность или невозможность регулировки яркости светодиодной ленты: блок питания, сама лента, . ?
2. Каков принцип регулировки яркости светодиодной ленты на техническом уровне в общем случае?
3. Насколько я понимаю, яркость ленты можно менять диммером, но блок питания всегда будет работать на максимуме. Как сделать так, чтобы в зависимости от яркости светодиодов менялось и потребление тока блоком питания (шим, регулировка напряжения, . )? Есть светодиодов на 300Вт, хочу иметь запас, но использовать буду 20-40% яркости, вроде бы и выигрываю, но теряю тоже прилично.
P.S. Поделить всю длину на отрезки и включать каждый отрезок своим блоком питания по потребности — плохой вариант.
- Вопрос задан более трёх лет назад
- 6095 просмотров
Комментировать
Решения вопроса 0
Ответы на вопрос 2
Системный программист ^_^
Есть два подхода к регулировке яркости LED: ШИМ и регулировка тока. В первом случае ток включают/выключают очень много раз в секунду, в итоге средняя яркость уменьшается. Так работают диммеры.
Самый адекватный подход — регулировка тока. Чем больше тока входит в диод — тем больше яркость. Причем напряжение должно регулироваться автоматически, источником питания. В этом случае необходимо иметь регулировку в самом источнике тока, чтобы иметь возможность регулировать яркость.
Ответ написан более трёх лет назад
Нравится 1 10 комментариев
havemanyquestions @havemanyquestions Автор вопроса
Я правильно понимаю, что в случае с ШИМ будет проявляться эффект мерцания (проверяется также, как и в известном случае с монитором и карандашом)?
Регулировка в источнике — это тот самый регулятор напряжения на блоке питания (от 10 до 14В)?
havemanyquestions, зависит от частоты мерцания. Если 10 КГц и более — незаметно и вполне сойдет.
100-300 Гц с ума может свести 🙂
В том и дело, что светодиод требует именно ток, а не напряжение. Нагревается — надо больше напряжения, остывает — надо меньше. Поэтому блоки питания для светодиодного освещения делают именно на постоянный ток, они варьируют напряжение в определенных пределах, чтобы держать ток постоянным.
На примере фонариков — качественные драйверы светодиодов имеют обратную связь и регулируют микроконтроллером ток в зависимости от выбранного режима. Дешевые драйверы ШИМом регулируют
havemanyquestions @havemanyquestions Автор вопроса
15432, можно чуть подробнее в этом месте, если не затруднит — «В том и дело, что светодиод требует именно ток, а не напряжение.» Хотелось бы глубже понять суть.
havemanyquestions @havemanyquestions Автор вопроса
Прочитал тут.
«если регулировать изменением напряжения, то из-за вольт амперной характеристики самого светодиода, такая регулировка будет в узком диапазоне и нелинейной. ШИМ позволяет сделать и регулировку линейной и диапазон широким.»
Т.е. если менять напряжение на выходе, то.
Если взять весь диапазон регулировки за 100%, то заметные изменения яркости будут приходиться на достаточно узкий диапазон регулировки, а визуально это будет выглядеть так — яркость немного меняется а потом светодиод резко гаснет. Верно? Соответственно отсюда вытекает одно большое неудобство, я вешаю на стену диммер, кто-то подходит, хочет отрегулировать яркость, а получается у него либо выключить, либо включить ленту, т.к. надо очень точно и в очень ограниченном диапазоне регулировать эту самую яркость, а диммеры обычно линейные. Я правильно понял?
havemanyquestions,
как работает светодиод — электроны прыгают с одного уровня на другой, излучая фотоны. Чем больше электронов бегает — тем больше фотонов. Светоизлучение зависит именно от тока. Напряжение же может варьироваться — в зависимости от излучаемого света (дальше прыгать — больше энергии — меньше длина волны — сдвиг в синий цвет), от температуры (больше температура — больше сопротивление — больше напряжение падает). Задача драйвера — держать постоянный ток, чтобы электронов всегда бежало одинаковое количество. Самый простой вариант — линейный преобразователь. Он тупо излишек тока пускает в тепло, нагревая резистор. Более умные варианты включают в себя колебательный контур, которым и «режут» поток электронов в нужной пропорции, что-то типа крана. Наверное, слишком уж поверхностно описываю. Я не электронщик, а всего лишь любитель светодиодных фонариков.
Дешевые драйверы умеют только одно значение тока выдавать — допустим, 300 мА. И дальше, чтоб не заморачиваться, ставят ШИМ диммер, который диодами моргает, включая и выключая питание. Хорошие драйверы умеют сами регулировать исходящий ток, варьируя параметры колебательного контура. Не уверен, есть ли промышленные решения именно для освещения комнат, но в качественных фонариках это есть. Причем регулируется адекватно, от 0 до 100 %, без ШИМ и моргания.
havemanyquestions @havemanyquestions Автор вопроса
15432, «Наверное, слишком уж поверхностно описываю».
Отлично объясняете.
Теперь стало более или менее понятно. Перефразирую и подытожу.
Диммируемость или недиммируемость (часто про светильники и про ленту говорят) зависит не от самого светильника, светодиодной ленты, линейки и пр., а от источника питания (драйвера, блока питания). Реализовано это может быть двумя способами. Регулировка либо тока, либо ШИМ.
В первом случае на светодиод подается определенный ток, светодиод начинает гореть, естественно, нагревается, сопротивление меняется, блок питания сие определяет и восстанавливает ток путем регулировки напряжения, поэтому для таких блоков питания указывается диапазон питающего напряжения. При этом он рассчитан так, чтобы этого диапазона хватало на регулировку тока в большинстве случаев. Верно?
Более сложные модели могут помимо поддержания необходимого тока еще и изменять его, регулируя таким образом яркость.
В самом простом случае в блок питания встраивается контроллер для ШИМ. Это чаще всего и обуславливает диммируемость или недиммируемость конкретного светильника (т.к. обычно блок питания идет в комплекте) или светодиодной ленты/линейки и пр. А принцип действия самого ШИМ — это как с видео. Картинка меняется определенное количество раз в единицу времени, а мозг после определенного порога частоты (>24) преобразует это в непрерывное «видео». То же и со светом. После (50Гц, кажется) определенного порога (из-за инерционности в зрительной системе) глаз воспринимает моргание как непрерывный поток света. ШИМ работает за этим порогом и регулирует скорость включения и выключения источника, таким образом, глаз получает либо больше света (светодиод моргнул большее количество раз в единицу времени), либо меньше (светодиод моргнул меньшее количество раз в единицу времени) и субъективно мы воспринимаем источник света либо более ярким, либо менее ярким. На этом основана регулировка света с помощью ШИМ. Именно это чаще всего и имеется в виду, когда мы говорим, что светодиодный источник диммируемый. Верно?
havemanyquestions @havemanyquestions Автор вопроса
Стабилизатор/регулятор
Покупал такую штуку. Отлично работала. Одну правда спалил. Подключил ее по ошибке после блока питания и диммера, на диммере, видимо, яркость была выставлена не на полную — взорвался регулятор.
Каков принцип работы данного регулятора? Он действительно регулирует яркость, но если яркость будет минимальная, то энергопотребление не снизится?
havemanyquestions @havemanyquestions Автор вопроса
Ну, и по поводу ШИМ, ставится он после блока питания и, грубо, просто быстро включает и выключает питание, но к самому контроллеру ШИМ подводится питание с постоянными характеристиками, соответственно энергопотребление будет всегда на максимуме. Как сделать прямую зависимость потребления электричества от яркости светодиодов при условии наличия возможности регулировки?
При этом он рассчитан так, чтобы этого диапазона хватало на регулировку тока в большинстве случаев
Диапазон вариации напряжения для одного светодиода невелик, ну полвольта максимум. Делают блоки 12-48 В чтоб ими можно было питать различное количество последовательно соединенных светодиодов. Например, на одном белом LED падает в районе 3 вольт. Блок 12-48 В позволяет подрубать ленты от 4 до 12 последовательно соединенных LED.
а мозг после определенного порога частоты
если просто смотреть на лампочку и не двигаться — да. но стоит чуть обвести комнату взглядом как ШИМящие светодиоды ленты на 500 Гц превращаются вместо сплошной линии в цепочку точек. меня это раздражает 🙂
Именно это чаще всего и имеется в виду, когда мы говорим, что светодиодный источник диммируемый
диммируемый в общем случае — это позволяющий регулировать яркость. например, E27 светодиодные лампочки бывают диммируемыми и нет. И означает это возможности регулировки яркости обычными диммерами для ламп накаливания, которые «отсекают» часть синусоиды 220В. И чтобы светодиодные так регулировать, в драйвере должно адекватно распознаваться, что его «отсекают»! Иначе напряжение просто сгладится и лампочка не отреагирует на диммер (диапазон работы драйвера LED E27 обычно лежит в пределах 100-230 В, диммер ему не особо мешает работать)
Покупал такую штуку.
а вот эта штука как раз и умеет регулировать выходное напряжение, варьируя параметры линейного стабилизатора. и выдает напряжение, какое скажете. правда, без обратной связи будет не очень стабильно работать.
если яркость будет минимальная, то энергопотребление не снизится?
так как применяется именно линейный стабилизатор, то да, излишек напряжения уходит в тепло. и в вашем случае он потому и сгорел, слишком много в тепло пошло. а вот такие DC-DC имеют гораздо больший КПД, отличить их можно по большой катушке индуктивности на плате.
по последнему пункту я уже сам запутался)
8 совершенно разных способов затемнения светодиодных лент
Если вы хотите узнать больше о затемнении светодиодных лент и драйверах с регулируемой яркостью, то эта статья для вас. Легко потеряться в огромном объеме информации в Интернете. Чтобы усложнить ситуацию, многое из этого неверно, устарело или просто перепутано. И что еще хуже, почти все это предполагает, что у вас уже есть какие-то знания и опыт в электронике. В этой статье мы рассмотрим множество различных способов затемнения светодиодных лент, включая диммеры TRIAC и широтно-импульсной модуляции (PWM). ОСНОВЫ Почему нам нужен метод затемнения наших светодиодов? Даже если ваши светодиоды предназначены для наружного или коммерческого использования, это не значит, что вы можете использовать их постоянно. Например, если вы планируете вечеринку, было бы неплохо увеличить или уменьшить яркость освещения по мере необходимости. То же самое относится и к офисной среде: некоторые люди лучше работают при ярком освещении и чувствуют себя лучше при дневном освещении, в то время как другие не могут сосредоточиться, если недостаточно приглушенного света.
Преимущества затемнения светодиодных лент
Освещение с регулируемой яркостью дает вам возможность подобрать освещение для вашего конкретного вида деятельности. Вам может понадобиться яркий свет для рабочего освещения, но приглушенный, расслабляющий свет во время ужина. Диммирование также широко используется в коммерческих и промышленных помещениях. Например, регулируемое освещение обеспечивает гибкость вашего офисного пространства. Это позволяет обеспечить оптимальное освещение, соответствующее потребностям ваших сотрудников. Это особенно важно, если у вас есть несколько рабочих станций в одной комнате. Имея возможность регулировать яркость каждой настольной лампы, вы можете обеспечить каждому сотруднику достаточно света во время работы, не заставляя других чувствовать себя некомфортно или недостаточно освещенными.
1. Все ли светодиодные ленты диммируются?
Ответ: да, все ленточные светильники диммируются, яркость можно регулировать с помощью совместимого сигнала постоянного тока. Светодиодная лента имеет два способа затемнения: один — использовать регулятор диммера, а другой — использовать метод управления PWM. Первый способ заключается в использовании регулятора диммера, который напрямую регулирует напряжение источника питания. Второй способ заключается в использовании метода управления ШИМ (широтно-импульсная модуляция), который напрямую управляет коэффициентом заполнения каждого импульса.
2. Факторы, которые необходимо учитывать при выборе метода диммирования
При выборе метода затемнения следует учитывать следующие факторы: Размер вашего проекта: Размер вашего проекта является важным фактором, который определит тип системы затемнения, которую вы выберете. Чем крупнее ваш проект, тем больше вероятность того, что вам понадобится отдельная схема для управления элементами освещения. Кроме того, если вы планируете установить в одной цепи несколько разных типов ламп (например, лампы накаливания и люминесцентные лампы), вам может понадобиться другой тип диммера. Тип интерфейса диммера, который вы предпочитаете: Некоторые люди предпочитают использовать тумблер, в то время как другие предпочитают использовать поворотную ручку. Если вы ищете удобство и простоту использования, то лучше всего выбрать диммер с поворотной ручкой, поскольку он позволяет пользователям регулировать интенсивность света, просто вращая запястье. С другой стороны, тумблеры легче установить, чем поворотные ручки, потому что они требуют меньше проводов и соединений. Твой бюджет: Диммеры бывают разных ценовых категорий; поэтому важно убедиться, что вы получаете тот, который отвечает вашим потребностям по доступной цене.
3, различные методы затемнения
Поскольку светодиодные ленты в настоящее время становятся все более популярными, многие люди интересуются ими и хотят узнать больше о различных методах диммирования светодиодных лент. Сегодня мы познакомим вас с некоторыми способами диммирования светодиодных лент.
3.1 Диммирование симистора
- Диммируемый источник питания TRIAC выполняет две функции:
- Измените сигнал 120 В / 220 В переменного тока на 12 / 24 В постоянного тока для светодиодных лент.
Интерпретируйте сигналы затемнения, создаваемые настенным диммером Triac, а затем преобразуйте их в выходной сигнал светодиодной ленты.
Вам нужно будет подключить диммер TRIAC к диммируемому источнику питания, а затем соединить выход источника питания со светодиодной лентой.
Чтобы избежать падения напряжения, убедитесь, что ваш блок питания находится рядом с полосами света. Вот два типа диммирования симистора.
3.2 Низковольтное ШИМ-управление яркостью
ШИМ или «широтно-импульсная модуляция» — это метод диммирования, используемый во многих приложениях для светодиодных лент. PMW — это цифровой сигнал, который «общается» с источником питания вашей ленты для регулировки яркости. Вы можете установить диммер DC PWM между стандартным блоком питания без диммирования и светодиодной лентой. Обычно он имеет поворотную ручку (потенциометр), которая регулирует яркость светодиодной ленты. Источником питания может быть любой стандартный блок питания постоянного тока, и он не требует диммирования.
По сравнению с диммируемыми источниками питания TRIAC они стоят дешевле и легко доступны. Эта простая конструкция схемы хорошо подходит для портативных установок, где вам не нужно встраивать диммер в стену. Диммеры DC PWM очень просты в сборке, легко подключаются к блоку питания и светодиодной ленте.
3.2 Низковольтное ШИМ-управление яркостью
ШИМ или «широтно-импульсная модуляция» — это метод диммирования, используемый во многих приложениях для светодиодных лент. PMW — это цифровой сигнал, который «общается» с источником питания вашей ленты для регулировки яркости. Вы можете установить диммер DC PWM между стандартным блоком питания без диммирования и светодиодной лентой. Обычно он имеет поворотную ручку (потенциометр), которая регулирует яркость светодиодной ленты. Источником питания может быть любой стандартный блок питания постоянного тока, и он не требует диммирования.
По сравнению с диммируемыми источниками питания TRIAC они стоят дешевле и легко доступны. Эта простая конструкция схемы хорошо подходит для портативных установок, где вам не нужно встраивать диммер в стену. Диммеры DC PWM очень просты в сборке, легко подключаются к блоку питания и светодиодной ленте.
3.3 РЧ диммирование
РЧ или «радиочастотное» затемнение обеспечивает удаленный способ регулировки яркости вашей ленты.
В отличие от проводных встроенных светодиодных диммеров, вы можете регулировать яркость светодиодной ленты с помощью дистанционного управления, расстояние может достигать 20 метров в диаметре.
3.4 Диммирование Wi-Fi
Интеллектуальный диммер позволяет дистанционно управлять светодиодами через соединение WiFi. При настройке системы освещения «умного» дома или офиса эти диммеры необходимы.
Вы можете управлять затемнением с помощью мобильного приложения. Эта функция позволяет регулировать яркость с помощью голосового управления Alexa или Google Assistant.
3.5 0/1-10В Диммирование
0Диммирование -10 В позволяет регулировать яркость, изменяя напряжение постоянного тока, питающее ленты.
Он может изменять напряжение от нуля до десяти вольт, где ноль означает «выключено», а десять — при 100% яркости.
3.5 Диммирование DALI
Диммирование DALI — это шаг вперед по сравнению с системой 0–10 В. Как и 0-10 В, этот диммер позволяет регулировать множество светодиодных лент на большой площади с помощью центрального контроллера.
Этот метод также позволяет отдельным пользователям регулировать яркость для определенных зон с помощью светодиодных диммеров меньшего размера.
3.6 Диммирование DMX
«DMX 512» также работает, регулируя напряжение в трансформаторе для уменьшения яркости.
Несмотря на то, что это старый метод диммирования, DMX все еще используется сегодня. Приложения включают в себя крупномасштабные установки, такие как концерты, театры и другое освещение концертных площадок. Этот метод позволяет независимо контролировать различные области проекта освещения. Он может работать с 512 приемниками DMX, также называемыми каналами.
Существует два способа подключения этой системы диммирования: последовательное подключение и разделение.
Метод гирляндной цепи требует подключения проводов каждого прибора к петле предыдущего. Соединив таким образом, вы получите линейку приборов, которые подключаются к ресиверу, декодеру и консоли системы DMX. Однако у него есть ограничение. Вы не будете подключать более 32 приборов в одну цепочку. Превышение этого предела повлияет на мощность сигнала, необходимую для связи DMX.
Разделение DMX необходимо, если вам нужно подключить более 32 приборов. Разделение позволяет расширить коммуникационную сеть за счет многократного дублирования выхода DMX.
В чем разница между светодиодным контроллером и диммером?
Что касается систем светодиодного освещения, вас могут смутить термины «контроллер» и «диммер». Проще говоря, оба термина означают одно и то же. Оба устройства позволяют вам управлять настройками и яркостью вашей установки.
Контроллеры часто используются для одновременного управления несколькими источниками света, а диммеры могут просто включать и выключать свет.
Контроллер — это устройство, которое позволяет пользователям изменять цветовую температуру световой инсталляции одним нажатием кнопки или пульта дистанционного управления. Контроллеры становятся все более популярными в последние годы, поскольку все больше людей ищут способы персонализировать свои дома с помощью уникальных цветов и эффектов. Светодиодами можно управлять с помощью программного обеспечения, которое позволяет пользователям сохранять и вызывать пресеты для разных настроений или случаев.
Диммеры — это устройства, которые позволяют пользователям регулировать уровень интенсивности источников света, таких как лампы накаливания или флуоресцентные лампы, вручную увеличивая или уменьшая их яркость. Они работают, изменяя электрический сигнал от его источника, так что через него проходит больше тока, когда он включен, что делает его ярче, а ток уменьшается, когда он выключен, что делает его тусклее.
Почему светодиоды мерцают при затемнении?
Основной причиной этого мерцания являются колебания напряжения из-за скачков мощности. Однако бывают случаи, когда светодиоды могут мигать, когда вы пытаетесь их затемнить. Наиболее распространенной причиной этого является использование диммера, который плохо работает со светодиодным освещением.
Хорошим примером ненадежного диммера является стандартный выключатель света, который вы найдете в своем доме. Этот тип диммера работает путем включения и выключения питания лампочки на определенной частоте. Проблема этого метода в том, что он не учитывает, как быстро светодиод реагирует на изменение тока или напряжения.
Лучший способ избежать проблем с мерцанием светодиодов — с самого начала использовать качественный диммер. Доступно множество вариантов, которые могут помочь вам начать работу, в том числе:
1) Диммер с управлением фазой, работающий за счет изменения фазового угла между током питания и током нагрузки для снижения мощности без изменения частоты.
2) ШИМ-диммер, использующий широтно-импульсную модуляцию (ШИМ) для изменения коэффициента заполнения сигнала таким образом, что в любое время активна только часть его цикла, что приводит к снижению энергопотребления без изменения частоты или напряжения.
Почему светодиоды мерцают при съемке фото или видео?
Возможно, вы заметили, что ваши светодиоды мерцают при съемке с камеры или видео. Это связано с тем, что скорость затвора вашей камеры слишком мала, чтобы свет был устойчивым.
Мерцание, которое вы видите на камере, вызвано тем, что частота вспышки слишком мала для частоты выдержки.
Это называется стробоскопическим эффектом, возникающим при слишком быстром движении источника света по отношению к записывающему устройству (например, видеокамере).
При съемке фотографий или видео с помощью камеры вы можете установить более низкую скорость затвора, чтобы избежать этого эффекта.
Сократит ли затемнение срок службы ленты?
Если у вас есть светодиодная лампа с регулируемой яркостью, вам может быть интересно, не повредит ли она лампочку. Не сократит ли затемнение срок службы ленты? Это вопрос, который задают многие люди, когда рассматривают возможность покупки диммируемой лампы.
Диммирование обычно не влияет на срок службы светодиодов. Уменьшение яркости светодиодной лампы приведет к меньшему выделению тепла. Пониженный нагрев всегда подходит для внутренних компонентов вашего светодиода. Однако есть случаи, когда это может быть не так. Например, если у вас есть галогенная лампа, которая была преобразована в светодиодную, то возможно, что диммирование может сократить срок ее службы, поскольку галогены выделяют больше тепла, чем светодиоды.
При покупке светодиодного светильника всегда проверяйте технические характеристики, чтобы узнать, можно ли его затемнить, и какой диапазон яркости вы получите от каждого уровня затемнения. Если вы хотите сэкономить энергию за счет меньшего количества ватт в час (Вт/ч), вы можете выбрать вариант с более низким значением максимальной яркости, например 25% или 50%.
Диммеры экономят электроэнергию?
Как вы могли догадаться, ответ немного сложнее.
Энергосберегающие качества зависят от того, какой тип диммера вы используете. Старые диммеры потребляют то же количество энергии, несмотря на снижение яркости. В этом случае эта дополнительная неиспользованная энергия вместо этого преобразуется в тепло.
Современные диммеры лучше экономят энергию, но они все еще не идеальны. Они разработаны, чтобы имитировать лампы накаливания, проходя через несколько циклов галогенирования, прежде чем достичь полной яркости. Это означает, что им нужно время, чтобы полностью раскрыть свой потенциал. Тем не менее, многие современные лампы не нуждаются в диммировании так сильно, как старые лампы, потому что они производят больше света на ватт, чем старые лампы.
Диммеры также требуют дополнительного оборудования и проводки для правильной работы, поэтому, если вы пытаетесь сэкономить деньги на затратах на установку, вы можете рассмотреть другие варианты, такие как датчики движения или таймеры вместо диммеров.
Заключение:
Чтение этой статьи должно было дать вам отличное представление о том, что такое затемнение светодиодных лент и драйверов. Светодиоды, наконец, вошли в мейнстрим для домашнего освещения, но все еще есть много людей, которые мало что о них знают. Важно узнать как можно больше, чтобы принимать обоснованные решения, когда больше не на кого положиться.
Если вам нужно получить некоторые диммирование светодиодной ленты, пожалуйста, свяжитесь с нами!
