305м, а не 300м
ГОСТ 12177-79 \»Кабели, провода и шнуры. Методы проверки конструкции\»:
. \»Длина кабельных изделий:
Средства измерения.
1. Универсальные — рулетки измерительные металлические по ГОСТ 7502-80, линейки металлические по ГОСТ 427-75.
2. Специальные по нормативно-технической документации, утвержденной в установленном порядке — измерительные устройства автоматического измерения, обеспечивающие измерения с погрешностью не более +/- 0,33 допуска на длину, но не более +/- 1%.\».
Таким образом, отклонение при поставке кабеля должно быть не более 1% от общего количества.
Кабель типа «Витая пара» LAN-6ESSTP-LSZH S/FTP, четырехпарная, Кат. 6, LSZH, оранжевый, 305 метров в бухте, LANMASTER
Точные сроки и стоимость определяется по согласованию с менеджером Бесплатная доставка по СПб в тот же или следующий день (от 15 т.р.) и от 500 рублей для остальных заказов. Доставка в Москву от 300 рублей (от 1-го дня). Бесплатно доставим заказ на любую сумму до терминала ТК для отправки по России или в СНГ. (подробнее)
выберите количество, в метрах:
выберите количество, в бухтах:
Популярное из категории Кабель S/FTP 4 пары
от 108,08 Р /м
от 46,08 Р /м
от 73,98 Р /м
от 118,44 Р /м
от 218,26 Р /м
от 220,95 Р /м
от 155,36 Р /м
от 220,95 Р /м
от 92,11 Р /м
от 154,48 Р /м
- Описание
- Характеристики
Кабель состоит из 4-х пар одножильных медных проводников.
Диаметр проводника 23AWG. Каждый проводник заключен в изоляцию FOAM SKIN PE (вспененный полиэтилен).
Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.
На оболочке кабеля нанесены последовательные метровые метки длины.
Тип проводника: Solid (сплошной);
Диаметр проводника: 23 AWG;
Тип изоляции: FOAM SKIN PE (вспененный полиэтилен);
Тип оболочки: LSZH (низкодымящая, не содержит галогенов);
Цвет оболочки: серый;

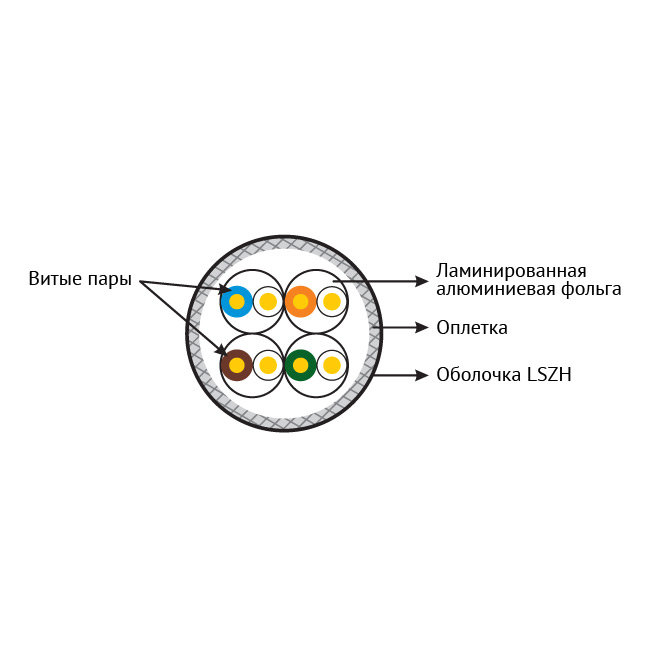

Тип экрана: S/FTP (ламинированная алюминиевая фольга вокруг каждой пары и оплетка из луженой медной проволоки вокруг всех 4х пар);
Диаметр кабеля: 7,7 мм;
Рабочая температура: до +60oС;
Максимальное рассогласование сопротивления пары постоянному току (DC Resistance Unbalance of a pair): 2%;
Максимальное рассогласование ёмкости пара-земля (Capacitance Unbalance pair to Ground): 160 пФ/100м;
Рассогласование задержки распространения сигнала (Propagation Delay Skew): 250 MHz 536.3nS/100m MAX;
Номинальная скорость распространения сигнала (Nomal velocity propagation): 74%
Сертификация лабораториями 3P VERIFIED;
Соответствует стандартам TIA/EIA 568-С.2 cat. 6;
Количество метров в катушке: 305 м;
Частотный диапазон: 4-250 МГц;
Цветовая кодировка:
* Пара 1 «голубой/бело-голубой»;
* Пара 2 «оранжевый/бело-оранжевый»;
* Пара 3 «зеленый/бело-зеленый»;
* Пара 4 «коричневый/бело-коричневый».
| Экран | S/FTP |
| Тип оболочки | Внутренний |
| Пары | 4 пары |
| Материал жилы витой пары | Медный (CU) |
| Категория | Cat. 6 |
| Жильность | Одножильный |
| Диаметр жилы | AWG 23 |
| Метров в бухте/катушке | 305 |
Варианты упаковки кабеля витая пара
В отдел продаж поступила информация от клиента о том, что кабель марки Siemon при вытягивании из коробки образует петли. Партия кабеля упакована в картонные коробки без применения катушек – такая упаковка всегда использовалась для данного типа кабеля. Клиент отметил, что, по его опыту, такая же упаковка у других производителей не приводит к образованию петель на кабеле, и что в других упаковках размотка кабеля осуществляется не изнутри, а снаружи. Прошу проконсультировать по видам упаковки кабеля витая пара, а также дать рекомендации, как избежать появления петель на кабеле.
Принципиально разных видов упаковки кабеля витая пара всего два – с использованием катушек и без них. Все остальное – лишь вариации этих двух методов. Опишем подробнее самые распространенные варианты упаковки и их особенности.
Кабель на катушке
Самый простой метод – намотка кабеля на катушку без использования коробки. Катушки изготавливаются из дерева или пластика и вмещают, как правило, 305 или 500 метров кабеля для 4-парной витой пары. Некоторые производители предлагают и большие длины, особенно для многопарной продукции. Витки кабеля на катушке ложатся параллельно друг другу. Для размотки катушку необходимо установить на какую-либо горизонтальную ось, чтобы она могла свободно вращаться.
Такой вариант упаковки практически всегда используется для многожильных (т.н. «патчевых» кабелей), для многопарных и гибридных кабелей, а также для экранированных кабелей независимо от их категории (последнее объясняется необходимостью беречь экран от повреждений, которые могут вызываться резкими изгибами и скручиванием). Плюс такой упаковки в том, что при размотке катушка вращается, кабель сходит с нее легко, без поперечного скручивания. В результате не образуется ни узлов, ни петель. Понятно, что сначала разматываются внешние слои кабеля, затем внутренние. Если внутренний диаметр катушки невелик, то надо быть особенно внимательными при размотке внутренних слоев. Кабель за время нахождения на катушке приобретает определенный изгиб и стремится сохранить его при размотке. Но при аккуратной работе монтажников это не создает проблем.
Чтобы кабель не страдал от чрезмерного натяжения, существуют специальные размоточно-перемоточные машины, в которых не просто тянется кабель и он сам раскручивает катушку, а ей придается строго дозированное усилие, чтобы она вращалась с соответствующей скоростью. Чаще всего такие устройства оснащены электродвигателем и дополнительно имеют возможность замера длины. Существуют и простенькие ручные модели без электропривода – их можно увидеть в магазинах, где кабель (например, электрический) продается в розницу по длине.
В описываемом случае готовая катушка не укладывается в коробку. Внешний слой кабеля накрывается картоном и/или защитной пупырчатой полиэтиленовой пленкой, которая закрепляется либо скотчем, либо упаковочной полиэтиленовой пленкой. Катушки небольшого размера ставятся на палеты плоско, одна на другую, после чего вся палета обматывается полиэтиленом. Большие и особенно очень большие деревянные катушки ставят вертикально, на ребра, к которым по всему периметру прибивают поперечные планки, чтобы кабель не получил повреждений от ребер соседних катушек. Естественно, катушки фиксируются так, чтобы они не могли укатиться. Большинство производителей предусматривают возможность ставить катушки друг на друга (второй ряд укладывается в ложбины, образованные первым рядом). Строго говоря, все виды катушек следует хранить именно на ребре. Укладка кабеля «на щеку« не рекомендуется, а некоторыми стандартами и прямо запрещается.
Кабель на катушке, уложенной в коробку
Для дорогих марок 4-парного кабеля (особенно для категории 6, но иногда также и для категории 5е, если это улучшенная марка кабеля) применяется коробочная упаковка, внутри которой прячется катушка. В англоязычных каталогах применяется название «reel-in-a-box» – катушка в коробке. Вот как выглядит коробка кабеля Siemon категории 6. Из нее смотали большую часть кабеля, чтобы внутренняя конструкция была полностью видна.
Ребра катушки изготовлены из прессованного картона или оргалита, реже из пластика, еще реже из фанеры. Ось катушки крепится на довольно основательных пластинах из оргалита или фанеры, которые одновременно придают коробке дополнительную жесткость.
Такая упаковка обеспечивает кабелю сохранение рабочих характеристик, а монтажникам – удобство транспортировки и размотки кабеля. Как и при размотке обычных катушек, кабель не страдает от поперечного скручивания, разматывается с наружных слоев, петли и узлы при этом не образуются. Но, естественно, дополнительные элементы в упаковке приводят к удорожанию продукции. Для кабеля категории 6 это может быть оправданно, поскольку он и так недешевый, а из-за наличия разделителя-крестовины еще и очень уязвим к резким перегибам. Но для кабеля категории 5е все-таки такую дорогую упаковку стараются не использовать.
Кабели свободной намотки в коробке
Такой метод упаковки называется «reel-less» – «без катушки». Многие изготовители станков предлагают специальные машины для намотки кабеля в бухты и последующей укладки их в картонные коробки, но во всем мире такой принцип упаковки принято называть по имени компании Reelex, которая первой это придумала еще 30 лет назад. Коробка выглядит так:
Кабель на производстве сначала наматывается на специальную бобину (которая может иметь вид усеченного конуса или более сложную форму), витки кладутся со смещением. Они не параллельны друг другу, а пересекаются с определенным шагом, виток за витком, слой за слоем. Затем кабель снимается с бобины и укладывается в коробку. Между витками кабеля вставляется пластиковая трубка-диспенсер, которая закрепляется одним концом в картонной стенке коробки. Через диспенсер кабель вытягивается наружу, всегда начиная с внутренних слоев. В такой упаковке невозможно разматывать кабель с наружных слоев – это не катушка, которая может разматываться сама.
У разных изготовителей может быть разная конструкция диспенсера (разной длины; с закруглениями или без; с крючком для удержания торчащего кончика кабеля или без него и т.п.). Разной может быть толщина получившегося мотка кабеля, разные размеры коробки, толщина и прочность картона. Но принцип один и тот же: размотка производится изнутри.
Особенность такой упаковки состоит в том, что избежать поперечного скручивания кабеля принципиально невозможно. Поскольку содержимое коробки не вращается при размотке, при вытягивании витков кабеля он обязательно претерпевает определенное скручивание, как бы изготовители ни старались при намотке на бобину заранее это компенсировать. Но опытные монтажники всегда ставят одного человека около коробок, чтобы он аккуратно поддергивал кабель и не допускал образования «баранов». Единственный совет, который можно дать вашему клиенту – более аккуратно проводить размотку. Если петли образовывались только на кабеле из одной коробки, еще можно было бы предположить, что причина, например, в лишнем куске картона внутри или облое на диспенсере. Это несложно проверить, вскрыв коробку, и несложно устранить. Но если «бараны» образуются постоянно, то причина, скорее всего, человеческий фактор. Независимо от изготовителя кабеля коробки со свободной намоткой не могут разматываться снаружи, их конструкция этого не допускает в принципе.
На более дешевых намоточных машинах кабели мотаются на усеченный конус примерно так же, как рукодельницы мотают вязальные нитки в клубок – с подкруткой самого «клубка». Затем в снятом мотке рабочий специальным стеком раздвигает витки кабеля и вставляет между ними пластиковый диспенсер, который потом фиксируется в картонной стенке коробки с помощью внешней пластиковой шайбы. Иногда в отверстие диспенсера вставляется заглушка, зажимающая кончик кабеля, чтобы он не ускользнул внутрь коробки.
На более дорогих поточных линиях используется разборная конструкция бобины, а намотку витков контролирует электронный процессор. На таком оборудовании витки заранее укладываются с зазором, в который впоследствии будет вставлен диспенсер, причем очень широкий.
Он позволяет с большей, чем у обычных коробок, легкостью вытягивать кабель и успешно противостоит образованию петель. Это новая технология компании Reelex, с которой можно ознакомиться на веб-сайте производителя. На этом же сайте представлены видеоролики, показывающие работу заводского оборудования, упаковывающего кабель, в том числе полностью автоматизированного станка. Поскольку на сегодняшний день такой вид упаковки обходится существенно дороже обычных картонных коробок, он используется только для очень дорогих марок кабеля. Но в будущем, возможно, коробки с увеличенным диаметром диспенсера станут более популярными.
КАБЕЛЬ ВИТАЯ ПАРА UTP 4 CAT6 23AWG МЕДЬ (2*305 М)
Цена указана за бухту, в бухте 305 метров. В упаковке 2 бухты (610 метров).Кабель UTP 4 пары, Кат.6 , 250МГц, одножильный, BC ( медь), 23AWG (0,57мм), внутренний, PVC нг(А), серый, 305м — гарантия: 5 летUTP4 CAT6 23AWG Cu.
Все категории ×
- Бирки для маркировки проводов
- Держатели проводов
- Пластиковые стяжки
- Хомут, стяжка для бирок
- Белые Пластиковые стяжки
- Черные пластиковые стяжки
- Кабель витая пара, FTP 4
- Кабель витая пара UTP 2
- Кабель витая пара UTP 4
- Кабель Коаксиальный
- Кабель Видеонаблюдения
- Компоненты СКС
Увы, ваша корзина пуста, но это можно исправить 🙂
Вы смотрели ×
КАБЕЛЬ ВИТАЯ ПАРА UTP 4 CAT6 23AWG МЕДЬ (2*305 М)
Добавить в корзину
Описание товара
Цена указана за бухту, в бухте 305 метров. В упаковке 2 бухты (610 метров).
Кабель UTP 4 пары, Кат.6 , 250МГц, одножильный, BC ( медь), 23AWG (0,57мм), внутренний, PVC нг(А), серый, 305м — гарантия: 5 лет
UTP4 CAT6 23AWG Cu – неэкранированный, одножильный, медный, 4-парный, классифицированный по улучшенной категории 6 (полоса частот 250 МГц). Каждый проводник изолирован полиэтиленом высокой плотности с цветовой идентификацией. В середине кабеля проходит крестообразный разделитель – сепаратор.
Данный кабель UTP используется при монтаже сетей в домашних условиях, а также небольших сетей в малых офисах. В основном применяется в помещениях, где воздействие стороннего электромагнитного излучения будет минимально.
Каждая бухта имеет длину 305 метров. Обозначение кабеля UTP складывается из типа, указания категории и структуры сердечника (число пар и диаметр токопроводящей жилы в мм). Если кабель имеет жилы по американскому дюймовому стандарту диаметров, то вместо диаметра часто указывается номер AWG (номеру 23 соответствует диаметр жилы приблизительно 0,57мм). Внешние оболочки кабелей могут выполняться из различных материалов, в том числе и негорючих. Наиболее типовая оболочка для горизонтальных кабелей представляет собой трубку из поливинилхлоридного пластиката серого цвета с добавкой мела для лучшего обламывания при разделке.
Требования к конкретным кабелям UTP устанавливаются в документации производителей. Однако основные параметры должны соответствовать требованиям стандартов ISO/IEC 11801 и TIA/EIA-568-A. Скорость передачи сигнала равна 10 Гбит/с (до 55 метров).
Конструкция
Проводник — проволока из мягкой отожженной электролитической меди.
Диаметр проводника – 0,57мм (23AWG).
Внешняя оболочка – поливинилхлорид.
Изоляция жил – полиэтилен.
Толщина изоляции – 0,2мм.
Общий диаметр кабеля — 6,2мм.
Внешний диаметр оболочки – 0,35мм.
Разрывной шнур – есть.
Температурный режим эксплуатации -50 °C.. + 60 °C.
Длина провода на бухте – 305м.
Проба на искру — 2,5 кВ.
Сопротивление на частоте 0.772-110 МГц — 85-115 Ом.
Дисбаланс сопротивления — 5%.
Емкостный дисбаланс пары по отношению к земле — 330 пФ/100м.
Максимальная рабочая емкость — 5,6 нФ/м.
Особенности монтажа
Самое главное правило при монтаже кабеля utp категории 6е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 6е витой пары.
