LM358 и LM358N datasheet, описание, схема включения

Самый популярный двухканальный операционный усилитель LM358, LM358N. Операционник относится к серии LM158, LM158A, LM258, LM258A, LM2904, LM2904V. Имеет множество схем включения, аналогов и datasheet.

Микросхемы LM358 и LM358N идентичны по параметрам и отличаются только корпусом.

Вам будут интересны даташиты и характеристики других ИМС LM317T, TL431, LM494. Они применяются совместно с импульсными стабилизаторами и блоках питания.

Характеристики, описание

Питание ИМС может быть однополярным от 3 до 32В. Операционный усилитель стабильно работает на стандартных 3,3В. Двухполярное питание от 1,5 до 16 Вольт. При указанной температуре 0° до 70° характеристики остаются в пределах нормы. Если количество градусов выйдет за эти пределы, то появится отклонение параметров.

Многих интересует описание на русском LM328N, но даташит большой, основная часть понятна и без перевода. Чтобы вы не искали LM358 datasheet на русском, составил таблицу основных параметров.

Несколько популярных datasheet для скачивания:

LM358 datasheet PDF №1;
LM358 datasheet PDF №2;
LM358 datasheet PDF №3;
LM358N datasheet PDF№4.

Таблица характеристик.

Параметр	LM358, LM358N
Питание, вольт	3-32В
Биполярное питание	±1,5В до ±16В
Потребляемый ток	0,7мА
Напряжение смещения по входу	3мВ
Ток смещения компенсации по входу	2нА
Входной ток смещение	20нА
Скорость нарастания на выходе	0,3 В/мсек
Ток на выходе	30 — 40мА
Максимальная частота	0,7 до 1,1 МГц
Коэффициент дифференциального усиления	100дБ
Рабочая температура	0° до 70°

Микросхемы различных производителей могут иметь разные параметры, но всё в пределах нормы. Единственное может сильно отличаться максимальная частота у одних она 0,7МГц, у других до 1,1МГц. Вариантов использования ИМС накопилось очень много, только в документации их около 20 штук. Радиолюбители расширили это количество более 70 схем.

Типовой функционал из datasheet на русском:

компараторы;
активные RC фильтры;
светодиодный драйвер;
суммирующий усилитель постоянного тока;
генератор импульсов и пульсаций;
низковольтный детектор пикового напряжения;
полосовой активный фильтр;
для усиливания с фотодиода ;
инвертирующий и не инвертирующий усилитель;
симметричный усилитель;
стабилизатор тока;
инвертирующий усилитель переменного тока;
дифференциальный усилитель постоянного тока;
мостовой усилитель тока.

Цоколёвка, распиновка

Аналог

Большая популярность определяет и большое количество аналогов LM358 LM358N. В зависимости от производителя характеристики могут немного меняться, но всё в пределах допуска. Перед заменой проверьте электрические характеристики у изготовителя, вдруг вам не подойдёт. Схемы включения аналогичны. Аналогов более 30 штук, покажу первую дюжину полностью схожих:по параметрам:

КР1040УД1
КР1053УД2
КР1401УД5
GL358
NE532
OP295
OP290
OP221
OPA2237
TA75358P
UPC1251C
UPC358C

Типовые схемы включения

Пришлось просмотреть несколько спецификаций от разных фабрик, чтобы найти самый полноценный. Большинство короткие и малоинформативные. Чтобы было максимально понятно, как работают схемы включения LM358 и LM358N, ознакомитесь с типовым включением.

Светодиодный драйвер для светодиода

Datasheet, даташит LM358 LM358N

Сфера применения, указанная производителями:

блюрэй плееры и домашние кинотеатры;
химические и газовые сенсоры;
ДВД рекордеры и плееры;
цифровые мультиметры;
сенсор температуры;
системы управления двигателями;
осциллографы;
генераторы;
системы определения массы.

Описание характеристик LM358N

Если вам понравилась моя статья,
то добавьте её к себе на страницу Вконтакте
Оцените статью звёздочками

(голосов: 110, в среднем: 4,68 из 5)

Добавить комментарий Отменить ответ

Автор сайта, эксперт

1.Написание обзоров
2.Бесплатное тестирование
3.Информация о себе
4.Реклама на сайте
5.Для воров моих статей
6.Контакты

Самые популярные записи

LM317 и LM317T схемы включения, datasheet
Расчет резистора для светодиода, калькулятор
Подключение светодиодов к 12 вольт и к сети 220В
Стабилизатор тока для светодиодов, схемы
Преобразователь с 12 на 220 своими руками
Стабилизатор тока на LM317 для светодиодов
TL431 datasheet, TL431 схема включения

Контакты
Информация для рекламодателей
Информация для воров моего контента
© 2014-2018 LED Obzor. Все права защищены. Использование материалов с сайта запрещено в любом виде, рерайт и копипаст нельзя.
Карта сайта Политика конфиденциальности

LM358 двухканальный операционный усилитель схема

LM358 наверное самый популярный двухканальный операционный усилитель в радиолюбительской среде. Микросхемы LM358, LM358N, полностью идентичны по своим свойствам и характеристикам и отличаются только типом корпуса. В бытовой технике чаще всего используются совместно с импульсными стабилизаторами и источниках питания.

в одном корпусе имеется сразу два независимых маломощных ОУ с частотной компенсацией и высоким коэффициентом усиления. LM358 отличается низким токопотреблением . Микросхема позволяет работать в схемах с однополярным питанием напряжением от 3 до 32 вольт. Выход обладает защитой от короткого замыкания.

Data Sheet, распиновка LM358 справочник

Параметр	LM358, LM358N
Питающее напряжение, вольт	3-32В
Биполярное питание	±1,5В до ±16В
Ток потребления	0,7мА
U смещения по входу	3мВ
I смещения компенсации по входу	2нА
I Входной смещениz	20нА
Скорость нарастания на выходе jgthfwbjyyjuj ecbkbntkz	0,3 В/мсек
Ток на выходе LM358	30 — 40мА
Максимальная частота	0,7 до 1,1 МГц
Коэффициент дифференциального усиления	100дБ
Рабочая температура микросборки	0° до 70°

Большая популярность этой микросхемы гарантирует, в том числе и внушительное число аналогов ОУ LM358 LM358N. В зависимости от фирмы изготовителя свойства микросхемы могут несущественно отличаться. Схемы включения всех аналогов полностью актуальны, в.т.ч и для отечественных микросхем.

Ближайшие аналоги: КР1040УД1 КР1053УД2 КР1401УД5 GL358 NE532 OP295 OP290 OP221 OPA2237 TA75358P и многие другие.

Типовые схемы включения LM358 в радиолюбительской практике

LM358 в роли неинвертирующего усилителя постоянного тока:

Схема включения инвертирующего усилителя переменного тока LM358:

Схема включения неинвертирующего усилителя переменного тока

Схема включения LM358 как компаратора с гистерезисом:

Предположим, что потенциал, идущий на инвертирующий вход, плавно увеличивается. При достижении его уровня чуть более опорного (Vh -Vref), на выходе схемы компаратора возникнет достаточно высокий логический уровень. Если после этого входной потенциал начнет медленно падать, то выход компаратора переключается на нулевой логический уровень при значении чуть ниже опорного (Vref – Vl). В данном примере разница между (Vh -Vref) и (Vref – Vl) будет значением гистерезиса.

Регулируемый источник питания своими руками на LM358 с защитой от перегрузки

На ОУ LM358 выполнен регулируемый стабилизатор напряжения. С вывода переменного сопротивления R2 на его прямой вход следует опорное напряжение, величина которого задается стабилитроном, а на инверсный вход идет потенциал отрицательной ОС с эмиттера второго транзистора через делитель напряжения на сопротивлениях R10 и R7.

Отрицательная ОС создает баланс напряжений на входах операционного усилителя, компенсируя воздействие различных факторов. Путем вращения ручки переменного сопротивления R2 появляется изменение выходного напряжения блока питания.

Усилитель сигнала токового шунта на ОУ

Приведенные схемы очень удобно использовать в самодельных БП для контроля и измерения нагрузочного тока, а также для реализации устройств защиты от короткого замыкания. Токовый датчик обладает очень низким сопротивлением и отпадает необходимость подгонки этого сопротивления, как это в случае амперметре. В схеме, на рисунке левее, можно регулировать сопротивление нагрузочного резистора R_L. Для уменьшения провала выходного напряжения БП, номинал сопротивления токового датчика — сопротивление R1 в схеме правее вообще лучше взять применить 0,01 Ом, изменив при этом номиналR2 на 10 Ом или увеличив сопротивление R3 до 10кОм.

Два напряжения из одного на операционном усилителе LM358 схема своими руками

Это схема оригинального делителя напряжения, выполненная на операционном усилителе LM358, чтоб получить два напряжения из одного к обычному однополярному источнику питания. А на выходе схемы мы получим полноценное двухполярное напряжение. В качестве источника входного напряжения может выступать любой самодельный блок питания.

Зарядка литиевых аккумуляторов своими руками с функцией защиты на ОУ LM358

На операционном усилителе DA2.2 LM358, сопротивлениях R5…R8 и биполярном транзисторе VT2 построен преобразователь ток-напряжение. Напряжение на его выходе пропорционально току, протекающему через сопротивление R9 и вычисляется по формуле:

LM358: Характеристики, виды и схемы

Это усилитель, обладающий не только двумя каналами малых мощностей, но и имеющий высокий показатель продуктивности с небольшим коэффициентом тока-потребления.

Данное устройство обеспечивает исключительную ценность для чувствительных “систем” с такими характеристиками, как малое смещение (300 мкВ, типичное), диапазон синфазного сигнала относительно земли и возможность высокого дифференциального входного давления.

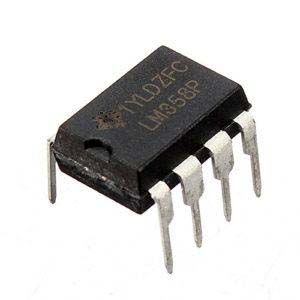

LM358P

Операционный усилитель упрощает конструкцию схемы со следующими расширенными функциями: стабильность единичного усиления, более низкое напряжение смещения — 3 мВ (максимум при комнатной температуре) и «куда меньший» ток покоя — 300 мкА. Серьезные электростатические разряды (2 кВ, HBM) и встроенные фильтры EMI и RF позволяют использовать прибор в самых жестких и экологически сложных “сетях”.

12 недорогих наборов электроники для самостоятельной сборки и пайки

Моя личная подборка конструкторов с Aliexpress «сделай сам» для пайки от простых за 153 до 2500 рублей. Дочке 5 лет — надо приучать к паяльнику))) — пусть пока хотя-бы смотрит — переходи посмотреть, один светодиодный куб чего только стоит

Стоит сказать, что этот аппарат способен функционировать даже в структурах однополярного питания (диапазон 4-30 Вольт), это объясняется наличием сдвоенного внутреннего блока, защищающего всю систему от кратковременных коротких замыканий.

Схема LM358

Конструкция прибора включает в себя несколько корпусов, на которых закреплены операционные усилители. А это означает, что имеется не два “входа” и “выхода”, а намного больше.

Он содержит уникальный выходной каскад, который был революционным после выпуска. В отличие от иных электротехнических оборудований того времени, он поддерживает принимаемую оптическую нагрузку, близкую к заземлению, что полезно для схем с однополярным питанием. Регулятор тока ~ 50 мкА может подтягивать сигнал к «подошве», потому что различные транзисторные эмиттеры не имеют сильного встречного потока заряженных атомов, в отличие от других генераторов мощности этого периода и нынешней эпохи.

Схема LM358

Кроме того, устройство помещает в себя дополнительные линии источника. Эти соединения обеспечивают постоянный «желательный» (I) смещения, который не зависит от дифференциального начального напряжения. Такой постоянный ток обеспечивает высокое эффективное входное сопротивление. Без необходимых источников «приемный» ток смещения будет варьироваться от нуля до двойного значения нормальной величины движения (при изменении дифференциального входного напряжения).

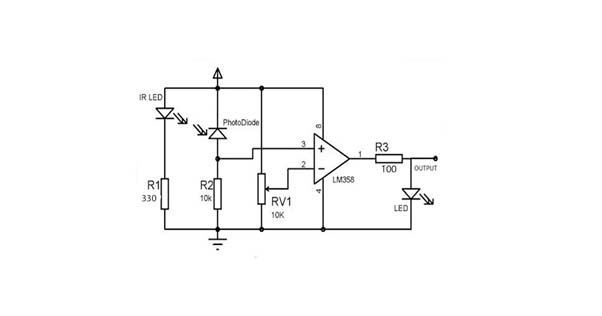

Схема 2

Это обычное явление для других операционных усилителей с биполярным транзистором. Лишь TS321 является исключением из этого правила, поскольку не имеет вспомогательных ключей.

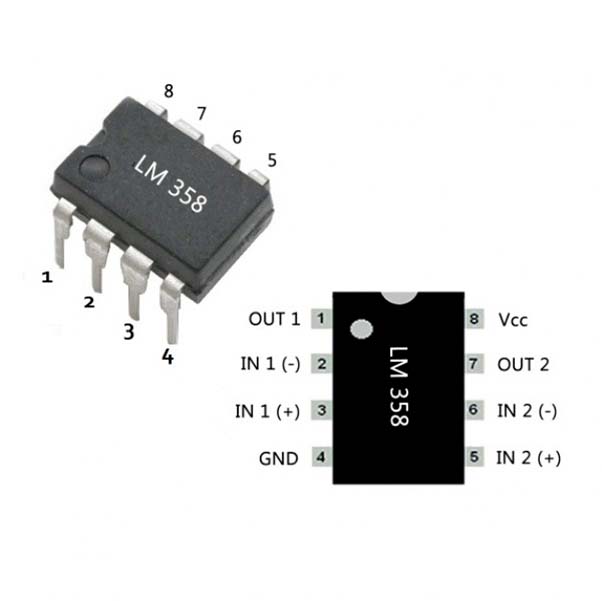

Характеристики LM358

Уникальное в своем роде изобретение, обладающее огромным количеством интересных особенностей.

Наше устройство насчитывает сразу два самостоятельных усилителей, которые предназначены для функционирования сети от начального генератора в большом интервале напряжений. “Действие” от раздельных аккумуляторов питания также возможна, если разница между ними двумя будет находиться в пределах интервала значений давления.

Также нужно сказать о том, что низкий ток потребления не зависит от величины напряжения питания, ведь блоки усиления электротока и все схемы обычных операционных усилителей, которые легко реализуются в системах с одним U-м питания могут работать напрямую от стандартного источника со значением пять Вольт.

Характеристики LM358

Говоря о технических свойствах, необходимо выделить следующие:

Широкий диапазон питания от 3 В до 36 Вольт;
Обладает током покоя, величина которого 300 мкА;
Полоса пропускания инструмента составляет 1,2 МГц;
Расширение входного синфазного напряжения способно определять состояние вблизи земли, что позволяет играть роль “защитника” в электрической цепи;
Низкое начальное напряжение 3 мВ при 25 ° градусов способно доводить до максимума коэффициент полезного действия;
Наличие внутренних фильтров “RF2 и “EMI” гарантирует безопасность прибора при его работе в структурах с однополярным питанием.

Для достижения наилучших эксплуатационных характеристик устройства примените такие методы:

● Обходные конденсаторы используйте для снижения связанного шума (за счет обеспечения источников питания низким сопротивлением);

● Подключите керамические аварийные конденсаторы с низким значением (до 0,1 мкФ) между каждым выводом и землей, расположенные как можно ближе к устройству;

● Убедитесь, что вы “физически” разделили цифровое и аналоговое заземление, обращая внимание на течение тока;

● Уменьшите “паразитную связь”.

Стоит сказать и о аппарате зарядки на LM358. При эксплуатации ОУ нередко производят установку, которая служит зарядкой и обладает солидным уровнем стабилизации и контроля давления на выводах.

Заметным свойством можно считать и наличие в его составе кремниевого диода, что обеспечивает точность при включении резистора.

Основные параметры LM358

Датчик имеет сразу несколько ключевых параметров. Именно о них и пойдет речь в данном разделе.

Начнем, пожалуй, с “ограниченного усиления”, которое обозначается следующим образом: [gopen.]. Это есть некий показатель, демонстрирующий на какое количество раз “ОУ” развил частоту работы начального сигнала.

Теперь рассмотрим второй по значимости элемент — [vout.] — напряжение на выводе. [vout.] не может быть бесконечным, ведь равенство в переходных фазах обеспечивает именно оно.

И, наконец, [rres.] — результирующее сопротивление, которое показывает максимальный “номинал” применяемых в цепи резисторов.

Виды LM358

Существует несколько типов ОУ, о котором мы говорим. Во-первых, нужно отметить, что есть не один признак классификации, а сразу три.

Начать “систематизацию” следует с такого признака, как область использования.

Итак, существуют программируемые и альтернативные виды. Если говорить о первых, то нужно сказать — они очень дешевые легкодоступные, ведь, как правило, находятся в “обращении” лишь в измерительных режимах. А вот вторые, в свою очередь, отличаются высокой ценой, так как в их структурах есть мощные агрегаты, способные минимизировать потребление внешней нагрузки, что обеспечивает стопроцентную безопасность от коротких замыканий всей электросистемы.

Теперь перейдем к разделению по “базам”: есть электронные (1) и полярные (2). 1 — работают благодаря своему интенсивному управлению потоком частиц, которые двигаются между катодом и анодом, то есть минусом и плюсом. 2 — функционируют с помощью регулирования и контроля величины сопротивления на выводах, которое определяет направление начального сигнала.

Ну и, конечно же, третья сортировка. Она определена быстротой действия электроприбора. Разумеется, рассмотрим быстродействующие и среднедействующие.

“БУ” свойственна максимально-возможная скорость смещения, ведь они содержат в себе несколько дифференциальных выходов. А вот “СУ” — полностью наоборот — не обладают необходимым количеством вышеназванных элементов, а также имеют низкую частоту испускания при однополярном процессе.

Подключение LM358

Наш технический инструмент, пожалуй, является самым популярным техническим прибором в спутниковой электронике, ведь его можно использовать в различных структурах, которые осуществляют повышение уровня блок-сигналов в разнообразных установках генератора, в аналого-цифровых преобразователях и в других аппаратах.

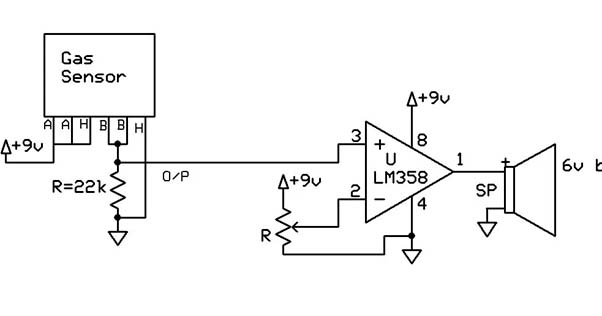

Подключение LM358

Так как его причисляют к элементам, способным получить большую ширину назначения в конструировании тех систем, которые контролируют уровень температур и других характеристик, его схема подключения основывается на обычных цепях.

Итак, выводы датчика соединяют с сетями питания (однополярного или двухполярного), где происходит формирование “главного сигнала”.

Уже потом в строениях усилителя образуются линии тока, способные регулировать и контролировать наш «импульс», преобразовывая его так, чтобы значение подходило для правильного функционирования электросети (то есть с минимальными потерями).

После подключения можно будет определить величину температуры, которая варьируется в диапазоне от одного градуса по Цельсию до тысячи. Именно величина T определит, как свою деятельность будут организовывать следующие элементы системы:

придаточный усилитель;
формализатор деформации тока;
«холодильник» преобразования напряжения;
двойной блок с обратным значением регуляции;
интегральный корпус дифференциального регулирования;
конструктор обеспечения;
контроллер частоты выводов.

Аналоги LM358

Наш инструмент имеет достаточное количество прототипов, о которых , безусловно, мы вам и расскажем. Начать, пожалуй, следует с самых популярных “ЛМ”: “258”, “158”, “209”, “4092, “307”, “2902”. Они имеют схожие характеристики и имеют практически идентичное внутреннее строение. Это объясняется тем, что выпускают их, чаще всего, из одного производственного учреждения.

LM258P

Если же говорить о тех приборах, которые все-таки имеют небольшие отличия, касающиеся тепловых или электрических свойств, то, прежде всего, необходимо отметить: “на-157”, “оп-122”, “са 358”, “та-6165”, “ора-257”. Структурный состав вышеназванных датчиков менее качественен, поэтому они меньше стоят, однако служат долго.

Описание более известных

Вспоминая те измерители, которые больше всего похожи на наш, нельзя ни в коем случае не сказать о ряде их особенностей, играющих ключевую роль в эксплуатации.

Итак, выделим следующие:

Частотная компенсация, реализованная внутри;
Большой коэффициент усиления постоянного напряжения: 100 Д.;
Широкая полоса пропускания: (1,1 МГц.)(с температурным “возмещением”)
Очень маленький электроток питания на каналах (практически не зависящий от мощности держания и электропитания);
Небольшая величина начального тока смещения и U-я: 20 нА и 2 мВ;
Масштаб и объем входящего “гравитационного” с напряжения включает отрицательные рельсы;
Большое изменение выходного давления: от нуля Вольт до плюс-минус полтора.

Описание менее известных

Так называемые “дешевые аналоги” обладают такими характеристиками:

Высокий коэффициент передачи сигнала на первичную фазу;
Легкий вид интегральной схемы;
Присутствие “неинвертирующих” и “инвертирующих” точек;
Упрощение сложных математических модулей;
Сопротивление на выводах равно нулю (бывают редкие исключения из правил).

Достоинства и применение LM358

Операционный усилитель имеет ряд достоинств, о которых нужно сказать. Итак, данное устройство обладает высокой чувствительностью, отличной компактностью и прекрасной надежностью. Кроме того, оно универсально в использовании, ведь не включает в свою систему сложных узлов, выступающих в качестве помех.

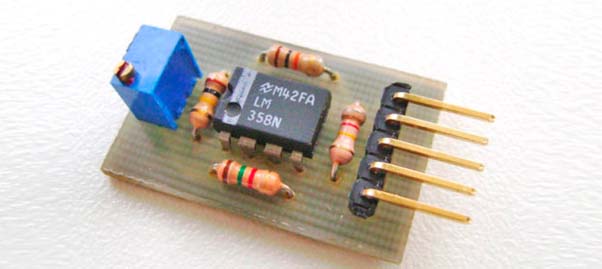

Микросхема

Как мы говорили ранее, наш прибор функционирует и при двухполярном процессе, и при однополярным, это объясняется высокой скоростью и максимально-возможной частотой испускания сигнала.

Вследствие наличия таких качественных и эффективных свойств, LM358 находит широкое применение в жизни людей. Его используют в:

Приставках, вертушках и DVD плейерах;
Самодельных кинопанорамах;
Измерителях и счетчиках газа;
Простых проигрывателях;
Дигитальных узлах и установках;
Мультимедийных системах;
Полевых передатчиках;
Электродвигательных установках;
Двигателях и генераторах;
Датчиках термометра;
Весах.

Где приобрести LM358?

Как вы уже поняли, операционный усилитель широко применятся в быту. Возможно, кому-то из вас так же понадобится данное устройство, и вы зададитесь вопросом: “А где же его купить?”. Так вот, найти электроприбор не составит никакого труда. Достаточно перейти на сайт алиэкспресс, где большой выбор и приемлемая цена. Там вы обязательно найдете наш электрический прибор или его аналоги. Ссылка на товар

Схема датчика сотрясения на микросхеме LM358N (КР1040УД1А, КР1053УД2)

Среди многочисленных датчиков состояния встречаются всевозможные приборы, поражающие подчас своими конструктивными особенностями.

Однако при разработке датчиков учитываются, как правило, более прозаические параметры, такие как компактность, высокая чувствительность, надежность (большое время наработки до отказа), минимальное наличие механических частей, универсальность в применении, работа в широком диапазоне температур и напряжения питания, отсутствие помех для других узлов устройства, минимальное потребление тока и др.

Принципиальная схема

Электрическая схема из серии датчиков воздействия — устройство датчика сотрясения — представлена на рис. 1.

Схема датчика сотрясения на микросхеме LM358N

Рис. 1. Электрическая принципиальная схема датчика сотрясения.

Ее особенность в необычном включении микросхемы-компаратора DA1 во взаимодействии с индуктивным датчиком L1. Катушка L1 намотана на круглом пластмассовом каркасе диаметром 8 мм (от резонансных катушек радиоприемника ВЭФ-202 или аналогичных) проводом ПЭЛ-1 диаметром 0,6 мм внавал и содержит 150 витков.

Ферритовый сердечник из каркаса не вынимается и перед первым включением схемы располагается по середине свободного хода внутри каркаса. Напротив катушки L1 на расстоянии 1. 2 мм располагают кусочек феррита круглой или прямоугольной формы размерами 4×9 мм на специальных подвесках из эластичной резины так, чтобы феррит при сотрясении вибрировал на свободном расстоянии до каркаса катушки L1.

Переменный резистор R1, включенный как регулятор-ограничитель тока, позволяет регулировать чувствительность датчика. При верхнем (по схеме) положении движка переменного резистора R1 чувствительность узла максимальная.

При отсутствии механических воздействий на датчик магнитное поле и ток, протекающий через катушку L1, носит постоянный характер и составляет доли микроампер. Оксидный конденсатор С1 не пропускает постоянную составляющую напряжения на вход компаратора (вывод 2 DA1).

Баланс напряжений между инвертированным и неинвертированным входами компаратора (выводы 1 и 2 DA1) не нарушается, поэтому на выходе компаратора (вывод 7 DA1) присутствует низкий уровень напряжения. Индикатор состояния узла— светодиод HL1 не светится и напряжение в базе транзистора VT1 недостаточно для его открывания.

Между общим проводом и выходом (Uвых) присутствует напряжение (разность потенциалов), близкое к напряжению источника питания.

Выходное напряжение для управления устройствами нагрузки (исполнительными элементами и последующими электронными узлами) можно снимать также, используя +U и Uвых.

Тогда в спокойном состоянии датчика напряжение на выходе узла будет стремиться к нулю, а при механическом воздействии принимать значения, близкие по напряжению к напряжению источника питания (12 В).

Метод подключения выходных контактов выбирается самостоятельно при каждом конкретном случае. Если в дополнительных исполнительных узлах необходимости нет, то резистор R10 в цепи коллектора транзистора VT1 заменяют на электромагнитное реле на напряжение 8—12 В с током срабатывания не более 100 мА.

При токе срабатывания реле более 100 мА, учитывая возможно длительный характер работы реле во включенном состоянии, потребуется заменить транзистор VT1, выполняющий роль усилителя тока, более мощным, например, любым из серии КТ815.

При незначительном сотрясении датчика (ферритового сердечника) вблизи катушки L1 в ней кратковременно создается ЭДС электромагнитной индукции и возникает ток и напряжение в несколько десятков микровольт. Скачок напряжения (импульс) беспрепятственно пропускает оксидный конденсатор С1 и через ограничительный резистор R2 он попадает на вход компаратора DA1.

Компенсационные цепочки в разных плечах компаратора (состоящие из элементов VD1, R5, R6 и VD4, R12) настроены таким образом, что даже такого минимального сигнала, вносящего дисбаланс напряжения на входах микросхемы, оказывается достаточно для срабатывания внутренней схемы сравнения напряжений и появления на выходе компаратора высокого уровня. Напряжение высокого уровня на выводе 7 DA1 включает светодиод HL1, сигнализирующий о воздействии на датчик, проходит через ограничительный резистор R8, детектируется диодом VD3 и через ограничительный резистор

R9 поступает в базу транзистора VT1. В момент появления напряжения на выводе 7 микросхемы DA1 заряжается оксидный конденсатор С4. Он включен в схему для того, чтобы обеспечить плавную задержку выключения узла (на 2— 3 сек), иначе включение нагрузки будет напоминать дребезг контактов и носить хаотичный характер.

Благодаря наличию оксидного конденсатора С4 транзистор VT1, открывшись от импульса напряжения, закроется только через 2— 3 сек после окончания управляющего импульса.

Если емкость данного конденсатора увеличить до 50 мкФ, задержка выключения узла может составить единицы минут, что может оказаться полезным при определенных задачах, стоящих перед радиолюбителем-конструктором; например, такая задержка будет уместна, если реле, включенное вместо резистора R10, в свою очередь будет включать охранную сирену.

Поступившее в базу транзистора VT1 напряжение высокого уровня открывает его и изменяет состояние выхода узла: между положительным выводом источника питания и контактом Uвых теперь присутствует напряжение источника питания, а между общим проводом и точкой Uвых соответственно напряжение равно нулю.

В налаживании узел не нуждается. Выпрямительный диод VD2 и ограничительный резистор R7 защищают микросхему от перенапряжения источника питания и обратного случайного включения Uпит. Оксидный конденсатор СЗ сглаживает пульсации напряжения.

При заведомо исправном и стабилизированном источнике питания, а также при питании данного электронного узла от батарей (аккумуляторов) элементы С3, R7, VD2 можно из схемы исключить, т. к. устройство работоспособно в диапазоне напряжения питания +7. +16 В. Ток потребления в режиме покоя не превышает 5 мА.

Однако при использовании устройства в автомобиле и в сочетании с нестабилизирован-ными источниками питания, данные элементы выполняют защитную роль и позволяют применять устройство как элемент охраны — датчик сотрясения (удара) в автомобилях.

Элементы устройства компактно монтируются в пластмассовом корпусе и жестко прикрепляются к контролируемой поверхности. В этом может способствовать моментальный клей или липучка.

Возможности использования рекомендуемого датчика практически не ограничены. Он может являться прототипом датчика удара в автомобилях, работать в составе охранной сигнализации — тогда корпус датчика закрепляют на косяке (дверной коробке) или двери охраняемого помещения и в других аналогичных случаях, когда требуется простой, чувствительный и надежный узел контроля сотрясений и ударов.

Кажущаяся сложность в изготовлении датчика и катушки L1 не более чем миф. Практика испытаний устройства показала, что даже при удалении феррита от каркаса L1 на расстоянии до 5 мм датчик уверенно срабатывает от сотрясения и качения феррита вблизи катушки.

Это достигается высокой чувствительностью компаратора на микросхеме LM358N. Кроме указанной на схеме микросхемы можно применить ее полные аналоги LM358, С358С, НА 17358, а также полные аналоги этого популярного компаратора, выпускающиеся другими фирмами. Отечественные микросхемы аналоги компаратора К1401УД5А—К1401УД5Б, К544УД8А—К544УД8Б, КР1040УД1А, КР1053УД2(А).

Детали и конструкция

При применении микросхемы К544УД8А—К544УД8Б чувствительность узла несколько понизится и придется изменить при подключении выводы микросхемы. Кроме того, в качестве феррита (прямоугольной формы) можно использовать обыкновенный кусочек магнита.

Транзистор VT1 — любой из серии КТ503 или аналогичный. Выпрямительный диод VD2 заменяют на КД213, КД105, Д202 или аналогичные по электрическим характеристикам с любым буквенным индексом. Остальные диоды типа КД521, КД522, Д311, Д220 с любым буквенным индексом.

Переменный резистор R1 типа СПО-1, СПЗ-З0В, СПЗ-12В или подстроечный типа СП5-28В, СПЗ-1 ВБ (оба многооборотные). Главное— при выборе типа этих резисторов в том, чтобы они имели линейную характеристику изменения сопротивления. При необходимости достижения узлом максимальной и нерегулируемой чувствительности данный резистор из схемы просто исключают, а средний вывод, показанный на схеме, соединяют с верхним (по схеме) выводом катушки L1.

Ограничительный резистор R7 типа МЛТ-0,5. Все остальные постоянные резисторы типа МЛТ-0,25. Оксидные конденсаторы фирмы Hitano, ESP, их аналоги, или отечественные типа К50-29, К50-35.

Индикаторный светодиод типа L63SRC, КИПД14А, КИПД-36, L1503SRC-C, КИПД41Б1-М или другие аналогичные с током до 10 мА.

В случае замены резистора R10 на слаботочное электромагнитное реле, рекомендации к выбору последнего такие: FRS10С-ОЗ, TRU-12VDC-SB-SL, ТТІ TRD-9VDC-FB-CL, Relpol RM85-2011-35-1012, РЭС-22 (исполнение РФ.4.523.023-01) или аналогичное.

При выборе реле следует учитывать ток и напряжение коммутации. Все указанные здесь типы реле коммутируют ток до 3 А при напряжении до 250 В.

Литература: Андрей Кашкаров — Электронные самоделки.
