Какая мощность выделяется на участке цепи? (28 декабря 2007)

Какая мощность выделяется на участке цепи, показанной на рисунке? Значения ЭДС E₁, и E₂, сопротивления R₁,и R₂, ток во внешней цепи I_o считать известными. Заранее спасибо!

законы постоянного тока
ЭДС и мощность тока
задачи с подсказками

версия для печати
Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Подсказка: при решении задачи воспользуйтесь законом Ома в применении к неоднородной цепи. Сила тока численно равна сумме разности потенциалов на концах цепи и действующей в цепи ЭДС, деленной на полное сопротивление участка. При этом учтите, что положительной считается ЭДС, которая вызывает увеличение потенциала в направлении тока. По первому закону Кирхгофа, алгебраическая сумма токов, сходящихся в узле, равна нулю. Определив разность потенциалов, Вы сможете определить мощность, выделяемую на участке. Успехов.

Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Мощность в электрических цепях.

Передача энергии w по электрической цепи (например, по линии электропередачи), рассеяние энергии, то есть переход электромагнитной энергии в тепловую, а также и другие виды преобразования энергии характеризуются интенсивностью, с которой протекает процесс, то есть тем, сколько энергии передается по линии в единицу времени, сколько энергии рассеивается в единицу времени. Интенсивность передачи или преобразования энергии называется мощностью р. Сказанному соответствует математическое определение:

Выражение для мгновенного значения мощности в электрических цепях имеет вид:

Приняв начальную фазу напряжения за нуль, а сдвиг фаз между напряжением и током за , получим:

Итак, мгновенная мощность имеет постоянную составляющую и гармоническую составляющую, угловая частота которой в 2 раза больше угловой частоты напряжения и тока.

Когда мгновенная мощность отрицательна, а это имеет место (см. рис. 1), когда u и i разных знаков, т.е. когда направления напряжения и тока в двухполюснике противоположны, энергия возвращается из двухполюсника источнику питания.

Такой возврат энергии источнику происходит за счет того, что энергия периодически запасается в магнитных и электрических полях соответственно индуктивных и емкостных элементов, входящих в состав двухполюсника. Энергия, отдаваемая источником двухполюснику в течение времени t равна .

Среднее за период значение мгновенной мощности называется активной мощностью .

Принимая во внимание, что , из (3) получим:

Активная мощность, потребляемая пассивным двухполюсником, не может быть отрицательной (иначе двухполюсник будет генерировать энергию), поэтому , т.е. на входе пассивного двухполюсника . Случай Р=0, теоретически возможен для двухполюсника, не имеющего активных сопротивлений, а содержащего только идеальные индуктивные и емкостные элементы.

1. Резистор (идеальное активное сопротивление).

Здесь напряжение и ток (см. рис. 2) совпадают по фазе , поэтому мощность всегда положительна, т.е. резистор потребляет активную мощность

2. Катушка индуктивности (идеальная индуктивность)

При идеальной индуктивности ток отстает от напряжения по фазе на . Поэтому в соответствии с (3) можно записать .

Участок 1-2: энергия , запасаемая в магнитном поле катушки, нарастает.

Участок 2-3: энергия магнитного поля убывает, возвращаясь в источник.

3. Конденсатор (идеальная емкость)

Аналогичный характер имеют процессы и для идеальной емкости. Здесь . Поэтому из (3) вытекает, что . Таким образом, в катушке индуктивности и конденсаторе активная мощность не потребляется (Р=0), так как в них не происходит необратимого преобразования энергии в другие виды энергии. Здесь происходит только циркуляция энергии: электрическая энергия запасается в магнитном поле катушки или электрическом поле конденсатора на протяжении четверти периода, а на протяжении следующей четверти периода энергия вновь возвращается в сеть. В силу этого катушку индуктивности и конденсатор называют реактивными элементами, а их сопротивления Х L и Х С , в отличие от активного сопротивления R резистора, – реактивными.

Интенсивность обмена энергии принято характеризовать наибольшим значением скорости поступления энергии в магнитное поле катушки или электрическое поле конденсатора, которое называется реактивной мощностью .

В общем случае выражение для реактивной мощности имеет вид:

Она положительна при отстающем токе (индуктивная нагрузка- ) и отрицательна при опережающем токе (емкостная нагрузка- ). Единицу мощности в применении к измерению реактивной мощности называют вольт-ампер реактивный (ВАр).

В частности для катушки индуктивности имеем:

Из последнего видно, что реактивная мощность для идеальной катушки индуктивности пропорциональна частоте и максимальному запасу энергии в катушке. Аналогично можно получить для идеального конденсатора:

Помимо понятий активной и реактивной мощностей в электротехнике широко используется понятие полной мощности:

Активная, реактивная и полная мощности связаны следующим соотношением:

Отношение активной мощности к полной называют коэффициентом мощности . Из приведенных выше соотношений видно, что коэффициент мощности равен косинусу угла сдвига между током и напряжением. Итак,

Активную, реактивную и полную мощности можно определить, пользуясь комплексными изображениями напряжения и тока. Пусть , а . Тогда комплекс полной мощности:

где — комплекс, сопряженный с комплексом .

Комплексной мощности можно поставить в соответствие треугольник мощностей (см. рис. 4). Рис. 4 соответствует (активно-индуктивная нагрузка), для которого имеем:

Применение статических конденсаторов для повышения cos

Как уже указывалось, реактивная мощность циркулирует между источником и потребителем. Реактивный ток, не совершая полезной работы, приводит к дополнительным потерям в силовом оборудовании и, следовательно, к завышению его установленной мощности. В этой связи понятно стремление к увеличению в силовых электрических цепях.

Следует указать, что подавляющее большинство потребителей (электродвигатели, электрические печи, другие различные устройства и приборы) как нагрузка носит активно-индуктивный характер.

Если параллельно такой нагрузке (см. рис. 5), включить конденсатор С, то общий ток , как видно из векторной диаграммы (рис. 6), приближается по фазе к напряжению, т.е. увеличивается, а общая величина тока (а следовательно, потери) уменьшается при постоянстве активной мощности . На этом основано применение конденсаторов для повышения .

Какую емкость С нужно взять, чтобы повысить коэффициент мощности от значения до значения ?

Разложим на активную и реактивную составляющие. Ток через конденсатор компенсирует часть реактивной составляющей тока нагрузки :

Из (11) и (12) с учетом (10) имеем

но , откуда необходимая для повышения емкость:

Баланс мощностей является следствием закона сохранения энергии и может служить критерием правильности расчета электрической цепи.

а) Постоянный ток

Для любой цепи постоянного тока выполняется соотношение:

Это уравнение представляет собой математическую форму записи баланса мощностей: суммарная мощность, генерируемая источниками электрической энергии, равна суммарной мощности, потребляемой в цепи.

Следует указать, что в левой части (14) слагаемые имеют знак “+”, поскольку активная мощность рассеивается на резисторах. В правой части (14) сумма слагаемых больше нуля, но отдельные члены здесь могут иметь знак “-”, что говорит о том, что соответствующие источники работают в режиме потребителей энергии (например, заряд аккумулятора).

б) Переменный ток.

Из закона сохранения энергии следует, что сумма всех отдаваемых активных мощностей равна сумме всех потребляемых активных мощностей, т.е.

В ТОЭ доказывается (вследствие достаточной громоздкости вывода это доказательство опустим), что баланс соблюдается и для реактивных мощностей:

где знак “+” относится к индуктивным элементам , “-” – к емкостным .

Умножив (16) на “j” и сложив полученный результат с (15), придем к аналитическому выражению баланса мощностей в цепях синусоидального тока (без учета взаимной индуктивности):

Основы теории цепей: Учеб. для вузов /Г.В.Зевеке, П.А.Ионкин, А.В.Нетушил, С.В.Страхов. –5-е изд., перераб. –М.: Энергоатомиздат, 1989. -528с.
Бессонов Л.А . Теоретические основы электротехники: Электрические цепи. Учеб. для студентов электротехнических, энергетических и приборостроительных специальностей вузов. –7-е изд., перераб. и доп. –М.: Высш. шк., 1978. –528с.

Что такое активная мощность?
Что такое реактивная мощность, с какими элементами она связана?
Что такое полная мощность?
Почему необходимо стремиться к повышению коэффициента мощности ?
Критерием чего служит баланс мощностей?
К источнику с напряжением подключена активно-индуктивная нагрузка, ток в которой . Определить активную, реактивную и полную мощности. Ответ: Р=250 Вт; Q=433 ВАр; S=500 ВА.
В ветви, содержащей последовательно соединенные резистор R и катушку индуктивности L, ток I=2 A. Напряжение на зажимах ветви U=100 B, а потребляемая мощность Р=120 Вт. Определить сопротивления R и XL элементов ветви. Ответ: R=30 Ом; XL=40 Ом.
Мощность, потребляемая цепью, состоящей из параллельно соединенных конденсатора и резистора, Р=90 Вт. Ток в неразветвленной части цепи I1=5 A, а в ветви с резистором I2=4 A. Определить сопротивления R и XL элементов цепи. Ответ: R=10 Ом; XС=7,5 Ом.

Что такое ИБП
Отличие источников
Как рассчитать мощность
Перед включением ИБП
Библиотека ИБП
Запрос стоимости ИБП

Помогите пожалуйста с физикой)

1. Мощность электрического тока на участке цепи можно определить следующим выражением. Выберите правильное утверждение.
А. IUt
Б. UI
В. I2Rt

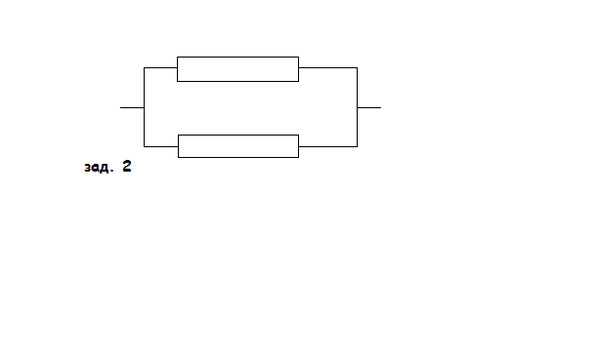

2. Медный и алюминиевый проводники одинаковой длины и одинакового диаметра включены в цепь так, как показано на рисунке. Выберите правильное утверждение.
3. а) Две одинаковые лампочки, рассчитанные на напряжение 6,3 В, включены в электрическую цепь. Одна лампочка светила 1 мин, другая — 2 мин. В какой лампочке электрическим током была совершена большая работа? б) Определите мощность электрического тока в лампочке, включенной в сеть напряжением 220 В, если известно, что сопротивление нити накала лампы 484 Ом.

Дополнен 10 лет назад

во втором:
А. Сила тока в медном проводнике больше, чем в алюминиевом
Б. В алюминиевом проводнике выделяется большая мощность, чем в медном
В. В обоих проводниках за одно и то же время выделится одинаковое количество теплоты

Лучший ответ

1) тут все понятно. P=U*I

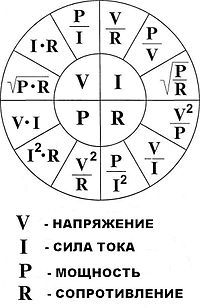

Вот вам универсальная шпаргалка по закону Ома

2) При параллельном соединении проводников напряжение на всех участках цепи равно, а вот ток в параллельных проводниках будет разный. Учитывая то что удельное сопротивление меди меньше чем у алюминия то и ток на медном проводнике будет выше. (I=U/R)

3) мощность можно узнать по формуле P=U2/R
Работа тока A=U*I*t или A=P*t. т. е. при одинаковой мощности работа будет больше на той лампочке которая горела дольше.

Работа и мощность электрического тока в цепи

Во время протекания тока по однородному участку цепи электрическое поле совершает работу. За пройденное время Δ t по цепи имеется заряд Δ q = I Δ t .

Электрическое поле выделенного участка выполняет работу, формулу которой мы запишем так: Δ A = ( φ 1 – φ 2 ) Δ q = Δ φ 12 I Δ t = U I Δ t , где U = Δ φ 12 – напряжение. Такая величина называется работой электрического тока.

Обе части формулы R I = U выражают закон Ома для однородного участка цепи с сопротивлением R , умноженным на I Δ t . В итоге получим соотношение R I 2 Δ t = U I Δ t = Δ A , выражающее закон сохранения энергии для однородного участка цепи. Работа Δ A электрического тока I , протекающего по неподвижному проводнику с сопротивлением R , преобразуется в тепло Δ Q , выделяющееся на проводнике. Δ Q = Δ A = R I 2 Δ t .

Закон Джоуля-Ленца

Дж. Джоуль и Э. Ленц установили закон преобразования работы тока в тепло.

Формула мощности электрического тока (измеряется в амперах) записывается в виде отношения изменения работы тока Δ A за определенный промежуток времени Δ t :

P = ∆ A ∆ t = U I = I 2 R = U 2 R .

Работа и мощность электрического тока обратно пропорциональны.

По таблице С И понятно, в чем измеряется мощность: в ваттах ( В Т ) , а работа в Джоулях ( Д ж ) .

Перейдем к рассмотрению полной цепи постоянного тока, которая состоит из источника с электродвижущей силой ε и внутренним сопротивлением r на участке R . Запись основного закона Ома для полной цепи имеет вид ( R + r ) I = ε . При умножении обеих частей на Δ q = I Δ t получаем, что соотношение для выражения сохранения энергии полной цепи постоянного тока запишется: R I 2 Δ t + r I 2 Δ t = ε I Δ t = Δ A с т . Из левой части видно, что Δ Q = R I 2 Δ t обозначает выделяющееся тепло на внешнем участке за промежуток времени Δ t , а Δ Q и с т = r I 2 Δ t – внутри источника за тот же время.

ε I Δ t – это обозначение работы сторонних сил Δ A с т , действующих внутри. Если имеется замкнутая цепь, тогда Δ A с т переходит в тепло, которое выделяется во внешней цепи ( Δ Q ) и внутри источника ( Δ Q и с т ) .

Δ Q + Δ Q и с т = Δ A с т = ε I Δ t .

Работа сторонних сил

Работа электрического поля не входит в данное соотношение, так как в замкнутой цепи работа не совершается, следовательно, тепло идет только от внутренних сторонних сил. В данном случае электрическое поле перераспределяет тепло по всем участкам цепи.

Внешняя цепь может иметь не только проводник с R сопротивлением, но и механизм, потребляющий мощность. Такой случай говорит о том, что R эквивалентно сопротивлению нагрузки. Энергия, которая выделяется по внешней цепи, преобразуется в тепло и другие виды энергии.

Работа, совершаемая сторонними силами за единицу времени, равняется P и с т = ε I = ε 2 R + r . Внешняя цепь характеризуется мощностью P = R I 2 = ε I — r I 2 = ε 2 R ( R + r ) 2 .

Коэффициентом полезного источника называют отношение η = P P и с т , записываемое как η = P P и с т = 1 — r ε I = R R + r .

Рисунок 1 . 11 . 1 показывает зависимость P и с т , полезной Р , выделяемой во внешней цепи, кпд η от тока I для источника с ЭДС, равной ε , и внутренним сопротивлением r . Изменение тока в цепи происходит в пределах от I = 0 ( при R = ∞ ) до I = I к з = ε r ( при R = 0 ).

Рисунок 1 . 11 . 1 . Зависимость мощности источника P и с т , мощности во внешней цепи Р и КПД источника η от силы тока.

Приведенные графики показывают, что максимальная мощность во внешней цепи может быть достигнута при R = r и запишется P m a x = ε 2 4 r . Формула тока в цепи будет иметь вид I m a x = 1 2 I к з = ε 2 r , где КПД источника не превышает 50 % . При I → 0 может достигаться максимальное значение КПД, тогда сопротивление R → ∞ . При коротком замыкании значение мощности Р = 0 . Тогда она только выделяется внутри источника, что грозит перегревом, причем КПД обращается в ноль.
