Как из кулера сделать вентилятор

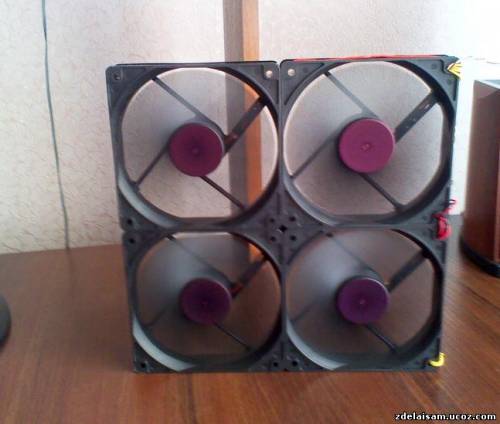

Большой вентилятор из кулеров

Прелестно! Чудесный ветерок сразу меня обрадовал. Попробовал подключить к 12 вольтам — и подумал, что чересчур — ветер как у обычного вентилятора на максимальной мощности, т.е. довольно сильный. Решил остаться на 5 вольтах.

У данной конструкции есть ряд достоинств по сравнению с обычным вентилятором. Основное — малогабаритность, засунул в пакет и неси куда хочешь.

Поставил в форточку, хочешь будет выдувать, хочешь будет вдувать.
Я вообще-то его с самого начала для форточки и делал.

Похожие мастер-классы

Как сделать вентилятор?

Ветрогенератор на велосипед из компьютерного вентилятора

Автоматический регулятор оборотов кулера

Мини электрический обогреватель 12 В 80 Вт

Усилитель 4х22 Вт

Доработка энергосберегающей светодиодной лампы

Особо интересное

3G 4G антенна с радиусом действия более 30 км

Антенна из кабеля для цифрового ТВ за 5 минут

Как восстановить биту

Инновационный способ соединить два провода

Вечное полено для экономии на дровах

Прибор ночного видения из старого фотоаппарата
Комментарии (15)

«Сделай сам – своими руками» — сайт интересных самоделок, сделанных из подручных материалов и предметов в домашних условиях. Пошаговые мастер-классы с фото и описанием, технологии, лайфхаки — все, что нужно для рукоделия настоящему мастеру или просто умельцу. Поделки любой сложности, большой выбор направлений и идей для творчества.

• Яндекс Дзен
• Добавить свою самоделку
• Последние комментарии
• Видеоблогеру
• Написать нам
• Политика конфиденциальности

Вентилятор из кулера и диска своими руками

Периодически возникает необходимость в своеобразном вентиляторе, но маленькие модели стоят сравнительно много. Не стоит спешить раскошеливаться, ведь небольшой вентилятор можно спокойно сделать собственными руками. По эффективности он не уступает покупным аналогам, и на его создание потребуется минимальное количество материалов.

Создание вентилятора из кулера

Самым простейшим способом самостоятельно сделать вентилятор будет использование ненужного кулера (такие используются в компьютере в качестве системы охлаждения комплектующих).

Не удивительно, что такой способ является наиболее простым, ведь кулер – это и есть маленький вентилятор. Осталось лишь совершить несколько простых шагов, чтобы придать ему окончательную форму и работоспособность.

Сам по себе кулер вполне работоспособен, однако нужно подготовить его к нестандартному способу использования:

Если вентилятор располагается рядом с компьютером, подойдёт обычный ненужный USB-провод. Его нужно обрезать и снять изоляцию (то же самое с проводами кулера):

Нас интересуют только два провода: красный (плюс) и чёрный (минус). Если в кулере или USB-шнуре имеются другие цвета, смело их отрезаем и изолируем, т. к. они абсолютно не нужны и будут лишь мешать.

После очистки, провода нужно соединить между собой (достаточно плотно перекрутить их друг с другом). Не перепутайте цвета. Это грозит серьёзными осложнениями в процессе создания вентилятора.

Для скручивания достаточно 10 мм длины. При необходимости позволяется очистить большую часть провода, это не страшно, однако изолировать придётся гораздо больше.

Помните, что правильная изоляция – залог успеха и гарантия, что компьютер или розетку не закоротит. Заклеивать оголённые провода следует изолентой (исключительно при отсутствии питания), причём чем толще она будет, тем лучше.

Нет особого смысла объяснять, чем грозит падение «минуса» на «плюс». Если красный и чёрный провода соприкоснутся во время передачи электричества, может сгореть не только USB-провод/порт, но и комплектующие компьютера.

В принципе, компьютеры не страшатся подобных моментов, если они оборудованы защитой от перепадов напряжения. Но когда используется розетка в стене, то чинить проводку в квартире будет гораздо сложнее создания маленького вентилятора.

Поэтому серьёзно позаботьтесь об изоляции оголённых частей проводов. Лишние сложности редко кому нужны.

Не забывайте, что компьютерный кулер очень лёгкий, но в то же время весьма быстрый. Даже при напряжении 5 вольт скорость его оборотов будет довольно высокой. Данное напряжение мы рассматриваем неспроста: кулер будет отлично справляться со своей задачей, а работа будет максимально бесшумной.

Из-за незначительных габаритов устройства от колебаний и вибрации он может упасть. Допускать этого не стоит по таким причинам:

• летальных порезов такой кулер даже во время работы причинить не сможет, но нет гарантий, что прибор не подпрыгнет и не отлетит, например, в лицо;
• упав не на плоскую поверхность (на карандаш, ручку, зажигалку) его лопасти могут повредиться: отломавшиеся на такой скорости вращения осколки могут нанести непоправимый ущерб;
• иные непредвиденные обстоятельства.

Поэтому важно закрепить кулер (скотчем, клеем) на какой-нибудь более устойчивой поверхности: коробка, деревянный брусок, стол.

По желанию, готовый вентилятор можно обновить внешне, добавить выключатель (чтобы не выдёргивать каждый раз шнур) и т. д. Но внимания стоит и способ, сравнительно хорошо увеличивающий эффективность устройства.

Достаточно просто срезать верхнюю часть пластиковой бутылки и приклеить её (широким отверстием) к раме кулера. Таким образом, поток воздуха будет более точным и направленным: сила движения воздуха станет сильнее приблизительно на 20%, что является довольно неплохим показателем.

На этом создание вентилятора окончено, и он готов к полноценной работе.

Вентилятор из дисков

Если предыдущий вариант Вас не устраивает, и хочется чего-то более сложного, то рассмотрим самостоятельное создание вентилятора из компьютерных дисков:

Т. к. мы не используем кулер, необходимо обзавестись каким-либо моторчиком, приводящим лопасти нашего будущего устройства в движение. По факту, можно использовать и мотор уже упомянутого кулера системы охлаждения, однако это слишком просто.

Вам следует найти или купить мотор с двигающейся определённой своей частью (например, торчащий железный стержень). Раз мы делаем вентилятор из дисков, то наличие подобного стержня будет наилучшим вариантом. Также прекрасно подойдут моторы из старого видеомагнитофона или плеера, ведь они раскручивают диски и кассеты – то что надо для вертящегося пропеллера в нашем вентиляторе.

Не стоит использовать двигатель из стиральной машины или даже прошлого вентилятора – они чрезвычайно сильны. Ввиду самостоятельного сбора конструкции она будет весьма хлипкой. Сильный мотор в первые же секунды разнесёт осколки лопастей по помещению и слетит с основания.[/stextbox]

При наличии работающего мотора его необходимо скрепить проводами по ранее упомянутой форме.

Имея на руках работающий двигатель, необходимо сконцентрироваться на дисках, являющихся основными комплектующими нашего вентилятора. Первым делом разрежьте один на 8 равных частей:

Чтобы не ошибиться во время процедуры, можно предварительно разметить диск карандашом. Лучше всего использовать паяльник (не будет острых краёв, так безопаснее), но подойдут и обычные ножницы.

После диск следует слегка нагреть зажигалкой, чтобы материал стал податливее, и выгнуть крылья на манеру лопастей, как у обычных вентиляторов:

Точно так можно поступить и с обычной пластмассовой бутылкой:

В центр нашего пропеллера нужно засунуть деревянную пробку от бутылки. Если размер великоват – её можно обстругать.

В качестве центра, удерживающего всю конструкцию, можно использовать обычную втулку от рулона туалетной бумаги:

Её следует закрепить по центру второго диска, который выступит фундаментом для вентилятора. Сверху можно расположить половину второй втулки, как видно на фотографии, чтобы внутри неё находился мотор. На него и нужно повесить лопасти из диска/бутылки.

Вентилятор готов к работе. По желанию можно добавить элементы декора, чтобы устройство выглядело презентабельнее.

А увидеть наглядно, как такой вентилятор делают из бутылки, Вы можете в этом видео.

Советы и рекомендации

Дополнительно следует напомнить о крайне важных моментах при создании самодельного вентилятора:

1. Для скрепления деталей друг с другом необходимо использовать качественный «суперклей».

Именно тот самый, отклеить который не получится даже при желании. Вся конструкция должна быть максимально устойчивой и не поддаваться на колебания и вибрации. Отнеситесь с ответственностью и залейте клеем всё, что увидите, кроме лопастей и внутренних частей двигателя.

Вы рискуете пропустить важную деталь, а это значительно повышает шансы, что в процессе работы готового вентилятора что-то пойдёт не так. Последствия могут быть весьма серьёзными.

1. Не используйте плохие комплектующие.

Если мотор, который используется для создания двигателя, Вам не нужен – возможно его работоспособность под сомнением. Убедитесь, что он ещё прослужит какое-то время и будет эффективен.

Создание двигателя с нуля является весьма узкоспециализированным процессом и требует хороших знаний. Позаботьтесь, чтобы системные платы были в порядке, все необходимые соединения были запаяны хорошо и т. д. Лучше лишний раз проверить, чем потом делать ещё один вентилятор.

Ещё раз напоминаем: не забывайте про качественную обмотку проводов изолентой. Не стоит её экономить, ведь короткие замыкания и их починка вынудят пожертвовать большими тратами. Возможно, даже в денежном смысле.

Собственноручный вентилятор довольно компактный, эффективный и хорошо справляется со своей задачей. Сделать его не сложно, если ответственно отнестись к процедуре и следовать инструкции. Не существует ограничений и по габаритам: если чувствуете силы, смело начинайте сборку вентилятора большего размера.

Как из кулера сделать вентилятор

Руководитель и главный редактор сайта, автор статей.
Опыт работы 5 лет.

Очень часто в знойную жару в помещении не хватает хотя бы минимального потока воздуха. Для решения этой проблемы многие покупают настольные вентиляторы, они удобны и компактны, часть из них работает от USB, то есть их можно подключить к любой зарядке, повербанку либо ноутбуку, чтобы прохлада всегда была с вами. Но зачем покупать то, что можно сделать самому из подручных средств? Для читателей сайта мы подготовили две простые инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками. Итак, все, что Вам нужно подготовить — это острый нож, хорошие ножницы, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки или другой игрушки.

Идея №1 – Используем кулер

Для того чтобы собрать USB вентилятор из кулера потребуется не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный, и иногда желтый, еще реже – синий. Желтый и синий нам не пригодятся. Зачищаем изоляцию на 10 мм и откладываем подготовленный элемент в сторону.

Далее нужно подготовить юсб провод. Отрезаем одну его половину и в месте среза счищаем изоляцию острым ножом, отлично подойдет канцелярский. Под ней Вы увидите четыре провода, из которых необходимыми являются два: красный и черный. Их тоже зачищаем, при этом остальные два (как правило, зеленый и белый) лучше обрезать и заизолировать.

Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным с помощью скрутки. После этого нужно тщательно заизолировать места соединения кабеля с помощью изоленты или термоусадки и сделать подставку. Что касается подставки, то тут уже дело Вашей фантазии. Кто-то удачно применяет проволоку, другие очень интересно вырезают посадочное гнездо в картонной коробке.

В конце концов, самодельный мини вентилятор подключается к компьютеру или зарядному блоку, и Вы можете насладиться работой своего собственного электроприбора.

Идея с кулером

Идея №2 – Используем моторчик

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше. Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).

Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).

Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.

Наглядные видео инструкции:

Идея с диском
Идея с компакт-диском №2

Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием! Обязательно посмотрите предоставленные нами видео, они помогут лучше понять принцип работы. Если у вас остались какие-либо вопросы, смело оставляйте их в комментариях.

Похожие материалы:

• Как сделать металлоискатель в домашних условиях
• Как разобрать выключатель света
• Как правильно сделать скрутку проводов

Как установить корпусные вентиляторы

Важный элемент любого компьютера — система охлаждения. Особое значение она имеет для игровых сборок, так как нагрев ПК напрямую зависит от нагрузки, а в играх она очень мощная.

Кулера, который поставляется вместе с центральным процессором, будет недостаточно. Охлаждение требуется и остальным частям компьютера. А значит, не обойтись без корпусных вентиляторов. Сегодня мы поговорим о том, как их подключить.

Какую роль играет корпус

Количество и размер вентиляторов напрямую зависят от возможностей корпуса, в котором собирается компьютер. В бюджетных корпусах могут быть всего одно-два посадочных места. В игровых встречаются и пять-шесть. Соответственно, если компьютер предназначен для игр, убедитесь, что корпус способен вместить достаточное количество вентиляторов для его охлаждения. Именно столько входит в корпуса Midi Tower, самые популярные на сегодняшний день.

Колодки и разъемы

Для начала рассмотрим, как подключаются вентиляторы. Сегодня используются три вида колодок: 3-pin, 4-pin и MOLEX. Существуют также кулеры с подключением 2-pin, но они предназначены главным образом для блоков питания. Поэтому о них мы сегодня больше говорить не будем.

Между собой указанные три типа подключения различаются количеством проводов, их типом и напряжением. В целом, для создания подключения используются одни и те же разновидности провода, в разной комбинации:

• черный — заземление;
• желтый/зеленый — тахометр, подает сигнал о скорости вращения;
• красный/желтый — питание, подает напряжение на вентилятор;
• синий — контрольный, для указания скорости вращения вентилятора.

Сегодня чаще всего можно увидеть подключение 3-pin и 4-pin. Разъем MOLEX встречается реже и постепенно исчезает. Его минус в отсутствии регулировки скорости вращения и считывания оборотов. Из-за этого вентилятор трудится все время на максимальной мощности, что делает компьютер шумным.

Подключение к материнской плате

Простейший способ подключить корпусные вентиляторы – подсоединить их в материнской плате. Это позволяет контролировать каждое устройство по отдельности и мониторить их.

Однако нужно учитывать количество находящихся на ней разъемов и их тип. Современные матплаты рассчитаны на большое количество вентиляторов. К некоторым можно подключить сразу пять корпусных вентиляторов и пару процессорных.

Что касается типов разъемов на материнской плате, их несколько:

• CPU_FAN — главный разъем для процессорного кулера;
• CPU_OPT FAN — разъем, дублирующий предыдущий. Если кулер на ЦП имеет два вентилятора, второй можно подключить через этот разъем. Или объединить их в единый канал при помощи разветвителя (об этом ниже);
• SYS_FAN (CHA_FAN) — разъемы для корпусных вентиляторов;
• AIO_Pump (Pump_FAN) — разъем для подсоединения помпы, то есть системы водяного охлаждения.

Остается только выбрать нужный разъем, подсоединить вентилятор и через BIOS или утилиту задать скорость его вращения. Это особенно пригодится, если речь идет о подключении 3-pin. Оно не имеет четвертого контакта, который отвечает за скорость вращения. Настроить параметр можно через BIOS, в разделе Monitor. Нужно выбрать один из типов регулировки:

• PWM (ШИМ) — коррекция скорости вращения автоматическая, меняется в зависимости от температуры. Процесс контролирует материнская плата;
• DC — указание скорости вращения вентилятора пользователем. Этот параметр не изменяется, держится постоянно на одном уровне.

Из специальных утилит рекомендуем Fan Control. С ее помощью можно менять скорость вращения вентиляторов в режиме реального времени. Правда, для этого она должна находиться в автозапуске Windows. Если скорость вращения регулируется через BIOS, необходимо каждый раз в него загружаться.

Еще одна проблема, которая может возникнуть при подключении вентиляторов к материнской плате, — недостаточная длина проводов. Нужно учитывать расстояние от вентилятора до разъема или покупать удлинитель. В последнем случае пострадает кабель-менеджмент.

Использование разветвителей

Иногда на материнской плате количество разъемов меньше, чем количество вентиляторов. Что делать в этом случае? Использовать разветвители. Они могут выглядеть как провод, который на одном конце разделяется на несколько разъемов. Обычно их два или три, но можно найти и модели на шесть штук.

Если такой «букет» не нравится визуально или плохо помещается в корпусе, можно использовать разветвитель в виде специальной платы. Она питается от провода 4-pin. Коннекторы для подключения вентиляторов распаиваются прямо на ней. С обратной стороны платы — двусторонний скотч, с помощью которого разветвитель крепится на корпусе.

Принцип действия одинаков для всех разветвителей: каждый вентилятор подключается к отдельной колодке, а общий провод идет к материнской плате. Рекомендуется объединять в один канал не более трех устройств на один разъем матплаты. Иначе тот может сломаться от перегрузки.

Подключение через контроллеры

Этот способ более эффективный, чем подсоединение к материнской плате. Для этого требуется отдельное устройство – контроллер, которое устанавливается в PCI-Express на корпусной задней стенке. К нему можно подключить множество вентиляторов. Возможно объединение четырех устройств в один канал на одном разъеме.

Контроллер также позволяет управлять вентиляторами и отслеживать их температуру (при наличии термопар и специализированных программ). Встречаются устройства с сенсорным управлением, но не так часто: для их установки нужен отсек 5.25.

Как подключить кулеры с подсветкой

Некоторые кулеры сегодня имеют подсветку одного из двух типов:

• RGB — набор светодиодов 12 В, объединенных в одну группу, расположенных на вентиляторе или специальной ленте. Цвет задается всем светодиодам сразу. Для подключения используется четырехконтактный разъем;
• ARGB —набор светодиодов 5В, где можно задать отдельный цвет каждому светодиоду. Разъем – трехконтакный.

Подключение таких кулеров выполняется так же: к материнской плате или контроллеру (специальному, для вентиляторов с подсветкой).

Для подключения в матплате надо разместить вентиляторы в корпусе и соединить между собой специальными кабелями. После этого подсоединяются два основных кабеля: 4-pin и RGB/ARGB. Управлять подсветкой можно через BIOS или утилиту, созданную производителем матплаты.

При подключении к контроллеру нужно подвести к нему основные провода. А сам контроллер – подключить к материнской плате. Можно воспользоваться инструкцией к устройствам, тогда проблем не будет. Настроить подсветку после подключения можно при помощи пульта.

Как вы видите, подключить вентиляторы совсем несложно. С этим справится каждый, достаточно следовать этому руководству, а также рекомендациям производителей.

Собираем ПК с хорошим охлаждением

Итак, вы знаете, как подключить вентиляторы, на что обратить внимание, выбирая матплату или корпус. Но как справиться с этим на практике? Как собрать компьютер, где каждая деталь будет трудиться на благо общей производительности?

Ответ на этот вопрос – онлайн-конфигуратор PC-Arena. Этот простой сервис создан специально для того, чтобы вы могли без труда собрать собственный компьютер.

Чтобы начать работу, выберите центральный процессор, на базе которого будет работать ваш ПК. Мы рекомендуем начинать именно с этого элемента, так как он является своего рода сердцем компьютера. После сделанного выбора конфигуратор предложил совместимые с данным ЦП комплектующие. Вам останется только выбрать те, что отвечают нужным техническим характеристикам и бюджету. Так вы без труда соберете ПК и, конечно, подберете к нему достойную систему охлаждения.
