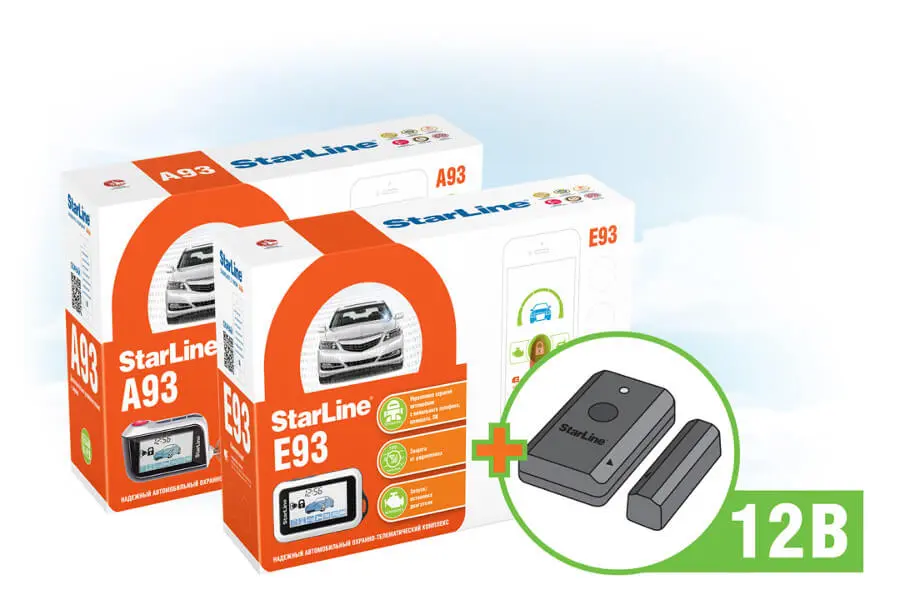

Герконовый датчик StarLine WSS-02 – теперь и для 12В авто
Хорошая новость: компания StarLine расширила возможности герконового датчика StarLine WSS-02. Теперь, помимо работы с сигнализациями 24В StarLine T94, он может работать с сигнализациями 12В!
Задача датчика — оповестить владельца о том, что открылась дверь. А благодаря беспроводной работе с основным блоком сигнализации и вовсе отсутствующим проводам, его установка может быть произведена скрытно и в неожиданном месте. Самые простые варианты использования в машинах с бортовой сетью 12V это реакция на открытие багажника или лючка бензобака.
Внимание! Герконовый датчик StarLine WSS-02 на данный момент можно установить только в паре с StarLine A63, StarLine A93, StarLine E63, StarLine E93, StarLine T94 и все их возможные комплектации. У систем 12В должна быть прошивка Q4 и выше, а программное обеспечение беспроводного датчика должно быть не ниже А4.
Алгоритм сопряжения, аналогичен подписи брелоков (по радиоканалу): нажимает 7 раз кнопку Valet — включаем зажигание — нажимаем на датчике кнопку — после звукового сигнала сирены, выключаем зажигание. Брелоки при этом не отшиваются.
Всего можно подвязать до 8 датчиков. Настройка осуществляется в программе StarLine Мастер в пункте №30 — «Режим работы беспроводного датчика» и имеет три варианта:
- отключён;
- совместно с зоной охраны «багажник»;
- отдельная зона охраны.
При срабатывании герконового датчика СтарЛайн WSS-02, в зависимости от настройки, отображается открытие багажника или доп. индикация.
Общее описание
Беспроводные датчики StarLine MS-06BT и StarLine MS-06BTv2 (в версии v2 добавлен датчик температуры) предназначены для использования совместно с моделями охранно-телематических комплексов StarLine: E96v2, S96v2, A97, AS97, B97, D97.
Датчик позволяет обеспечить охрану дополнительных зон в автодомах, микроавтобусах, грузовиках, гаражах, прицепах и кофрах без необходимости использования дополнительных проводных подключений.
Датчик изначально находится в транспортном режиме энергосбережения (не активен). В этом режиме нажатие кнопки на датчике сопровождается миганием светодиода попеременно зеленым, желтым и красным цветами.
Для выхода из транспортного режима нажмите несколько раз на кнопку датчика. Переход в нормальный режим работы подтверждается зелеными вспышками светодиода при каждом последующем нажатии на кнопку.
Общие требования к установке
Корпус датчика не является влаго- и пылезащищенным.
Не устанавливайте датчик снаружи транспортного средства без применения дополнительных мер защиты от воздействия влаги, пыли, грязи и т.п.
Не допускается установка датчика на элементы двигателя и системы выпуска, подвергающиеся нагреву, а также подвижные элементы подвески и трансмиссии.
Закрепите датчик на ровную, чистую и сухую поверхность защищаемой зоны с использованием прилагаемых отрезков двусторонней клейкой ленты.
Закрепите магнитный элемент на ответную поверхность в одной плоскости с установленным датчиком.
При этом треугольные отметки на корпусе датчика и магнитного элемента должны находиться напротив друг друга.
Максимальное расстояние между краями датчика и магнитного элемента в закрытом состоянии не должно превышать 12 мм
Регистрация беспроводного датчика в центральный блок охранного комплекса
1. Переведите охранный комплекс StarLine в режим Регистрации устройств (смотрите инструкцию по эксплуатации охранного комплекса).
2. Откройте корпус датчика и извлеките элемент питания из держателя на плате.
3. Нажмите и удерживайте кнопку на плате датчика. Вставьте элемент питания в держатель, соблюдая полярность. Светодиод загорится красным цветом.
4. Отпустите кнопку и проконтролируйте наличие серии вспышек красного цвета в течение 10 сек.
5. Успешная регистрация датчика будет подтверждена однократной вспышкой зеленого цвета, а также двойной вспышкой светодиода на сервисной кнопке и двойным звуковым сигналом охранного комплекса. Если датчик не зарегистрировался, то светодиод на нём загорится красным цветом.
6. Повторите пункты со 2 по 5 для остальных регистрируемых датчиков.
Обновление программного обеспечения
1. Откройте корпус датчика и извлеките элемент питания из держателя на плате.
2. Нажмите и удерживайте кнопку на плате датчика. Установите элемент питания в держатель на плате. Светодиод загорится красным цветом.
3. Дождитесь когда светодиод загорится желтым цветом. Отпустите кнопку.
4. Запустите программу StarLine Master в версии для компьютера или мобильную версию для смартфона. Подключите Bluetooth-программатор StarLine или активируйте встроенный Bluetooth-адаптер на компьютере или в смартфоне (для Bluetooth 4.2 и выше).
5. Убедитесь, что программа обнаружила датчик, отобразив его название и серийный номер во всплывающем окне. Выберите версию ПО из библиотеки прошивок и нажмите кнопку «Обновить».
6. Начнётся процесс обновления ПО датчика. После окончания появится сообщение об успешной загрузке.
Технические характеристики
Замена элемента питания
Для датчика используется элемент питания типа CR2450.
Для замены элемента питания аккуратно плоским металлическим или пластиковым предметом (металлическая линейка, тонкий пластик) откройте корпус датчика и, соблюдая полярность (как изображено на фотографии), установите элемент питания в отсек. После установки элемента питания датчик готов к эксплуатации.
Беспроводной герконовый датчик STARLINE MS-06BT основной блок, магнит 4004188
Беспроводной магнитный герконовый датчик StarLine MS-06BT зарегистрирует попытку открытия дверей, груза, кофра и отправит моментальное оповещение на ваш смартфон.
Магнитный датчик обеспечивает дополнительную защиту и информирование при открытии люка, крышки багажника или кофра, дверей грузовых отсеков или кейса для ценных вещей и т.д. 3D-акселерометр регистрирует удары, начало движения, срабавтывание режима тревоги. Bluetooth Smart обеспечивает стабильность связи между герконовым датчиком и охранно-телематичеcким оборудованием StarLine. Время работы от одного элемента питания составляет до 12 месяцев.
Последние отзывы или вопросы
Нет отзывов о данном товаре.
Подробно опишите свой опыт взаимодействия с магазином.
Расскажите, как вас обслуживали при выборе, заказе, доставке, возврате товара, о самом товаре и опыте его использования.
Что такое геркон и для чего он нужен?
Геркон – это скрытый датчик сигнализации. Он состоит из двух частей: элемента с магнитом и датчика. Геркон помогает контролировать каждое открывание и закрывание двери: магнитный элемент устанавливается на полотно дверей, датчик – в короб. Когда дверь закрыта, обе части датчика находятся в контакте, при размыкании они расходятся и срабатывает сигнализация.
Преимущества геркона
В названии «геркон» прячутся сразу два слова: «герметизированный» и «контакт». Слово «геркон» означает магнонитоуправляемый герметизированный контакт. Для него характерны высокая надежность и долговечность. Обладает геркон и другими преимуществами:
- безопасен для людей и животных, не имеет излучения;
- работает при температуре окружающей среды от -60 до +120 С;
- не боится влаги и пыли;
- имеет компактный размер и небольшой вес;
- не портит внешний вид двери;
- практически мгновенно срабатывает;
- рассчитан на долгий срок службы.
