Срок службы крана

Режим работы ГПМ устанавливается согласно ГОСТ 25546-82 и стандартом ISO 4301/1-88. Группу режима работы ГПМ определяют в зависимости от класса его использования и класса нагружения. Таким образом, эта характеристика крана учитывает степень нагрузки крана за весь срок его использования.

Выбор режима работы ГПМ влияет на экономические и технические аспекты предприятия. Режим работы крана и его стоимость взаимосвязана, так как чем выше режим работы, тем больше издержки по его изготовлению, а, следовательно, и конечная цена выше для клиента. Разница в цене между ГПМ с одинаковой грузоподъемностью и пролетом, но разным режимом работы, может отличаться. Соответственно сделаем вывод: не стоит выбирать тяжелый режим работы крана, т.к. это может быть экономически нецелесообразно.

При попытке сэкономить и ввести в эксплуатацию ГПМ с легким режимом работы может привести к еще более печальным последствиям. Длительные предельные нагрузки на ГПМ с легким режимом работы, не предназначенным для тяжелых работ ведет к повышенному износу механизмов оборудования, их ремонту — как следствие простой оборудования приводит к экономическим потерям на предприятии. В итоге кран может не проработать срок службы, установленный изготовителем. Из этого следует вывод –легкий режим работы крана не предназначен для длительных нагрузок с весом близким к номинальному.

Определить режим работы крана на производстве не легко, так как нужны достоверные исходные данные, которыми часто не обладает будущий владелец крана. Хорошо, если приобретаемый кран покупается взамен старому или на производстве уже существует аналогичный. В этом случае можно собрать исходные данные для расчета оптимального режима работы. Если есть возможность — желательно заказать выезд специалиста ГПМ для определения на месте режима крана. И даже в этих случаях собрать необходимую, а главное достоверную, информацию о характере перемещаемых грузов и интенсивность работы крана затруднительно, так как требуется довольно длительный срок и точный подсчет этой информации.

СРОК СЛУЖБЫ ГПМ

Сроки службы грузоподъемных машин регламентированы государственными стандартами, техническими условиями и другими нормативными документами.

В среднем кран служит 25-30 лет.

Срок службы кранов, которые работают под открытым небом, может быть ниже на 25%, чем у крана, работающего в помещении.

Каждый кран имеет определенный срок службы, указанный в его техническом паспорте, по окончании которого механизм должен быть списан или обследован на предмет его дальнейшего использования.

Срок службы крана зависит от срока службы несущих металлических конструкций. Практика показывает, что в процессе эксплуатации крана за время его службы практически все навесные детали (электромоторы, полиспаст, тормозная система) изнашиваются и заменяются новыми.

Факторы, снижающие срок эксплуатации крана

Чтобы продлить срок службы крана, что экономически выгодно для предприятий, нужно сначала определить причины возникающих поломок и дефектов, которые неизбежны в процессе использования грузоподъемного механизма.

На частоту возникновения поломок влияют такие факторы:

• состояние подкрановых путей, которое в свою очередь, зависит от:

1. скоростей движения крана;
2. числа одновременно работающих в пролетах кранов;
3. степени загрузки механизмов в смену.

• различным образом может сказаться на состоянии крана воздействие среды (коррозия конструкций);
• влияние динамических нагрузок может привести к поломке узлов и механизмов или поломке самой несущей конструкции крана;
• ужесточение режима использования, из-за чего возникают неисправности механизмов, в конечном счете ведет к выходу из строя крана;
• перебои в электроснабжении негативно влияют на электромоторы и электрооборудование;
• неправильный монтаж и работы по наладке – немаловажный фактор снижения срока службы крана;
• самым опасным фактором, влияющий на срок эксплуатации крана является несвоевременное техническое обслуживание, повышают износ поверхности трущихся деталей.

Приведем пример ТО крана.

Технические обслуживания ТО1, ТО2, ремонты Тр и С. Периодичность технических обслуживании и ремонтов приведена ниже.

Вид обслуживания, ремонта	Обозна­чение	Периодичность работы*
		Механическая часть	Электрическая часть
Ежесменное техническое обслуживание	ЕОТ	Перед началом каждой рабочей смены
Первое техническое обслуживание	ТО1	10 рабочих дней (25 ч.)
Второе техническое обслуживание	Т02	3 месяца (225 ч.)	1 месяц (75 ч.)
Текущий ремонт	Тр	48 месяцев (3600 ч.)	12 месяцев (900 ч.)
Средний ремонт	С	7,5 лет (7000 ч.)	7,5 лет (7000 ч.)

*Примечание: в скобках — периодичность работы в часах механизма подъема груза.

Эти работы выполняет ремонтно-эксплуатационные персонал предприятия, причем при проведении ТО1 и ТО-2 должен участвовать хотя бы один из крановщиков, управляющих данным краном.

Ориентировочная трудоемкость выполнения работ по техническим обслуживаниям крана может быть принята:

• ТО-1 — 40 человеко-часов, в том числе электрооборудование — 15 ч.ч;
• ТО-2 — 70 ч., в том числе электрооборудование — 30 ч.ч.

В целях обеспечения гарантии безопасной эксплуатации технических устройств, расчет остаточного ресурса требуется выполнять грузоподъёмным машинам, для которых:

— срок службы, после установленного заводом-изготовителем, превышает:

• 20 лет — для специальных кранов и кранов-перегружателей;
• 15 лет — для кранов общего назначения мостового типа, портальных кранов;
• 10 лет — для кранов стрелового и башенного типа, подъемников и вышек, строительных подъемников.

— техническое состояние базовых конструкций требует капитального ремонта или замены элементов;

— режимы работы превышают паспортные;

— окружающая среда эксплуатации агрессивна;

— требуется проводить реконструкцию или модернизацию под новые технологии.

За пределами нормативного срока службы регламентировано пользоваться правилами экспертизы промышленной безопасности – Приказ Ростехнадзора от 14.11.2013 №538 «Правила проведения экспертизы промышленной безопасности».

Вам также может быть интересно:

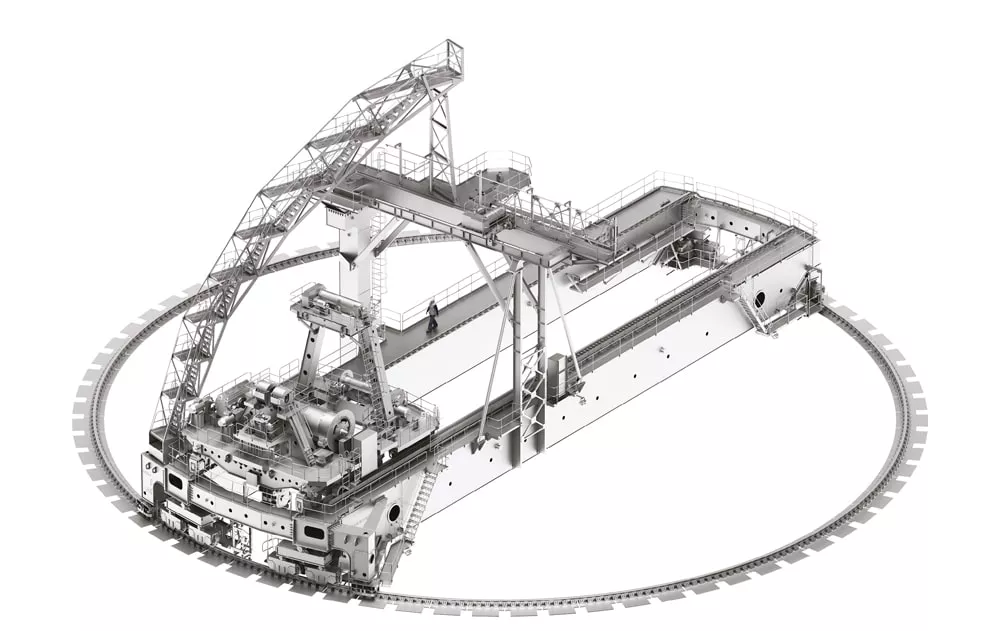

Кран мостовой электрический кругового действия (полярный) для реакторного отделения

Полярный кран устанавливается под куполом гермооболочки реакторного здания АЭС и используется для перемещения грузов в реакторном отделении.

Тележка полярного крана перемещается вдоль моста, сам кран передвигается по круговому рельсу над шахтой ядерного реактора, что позволяет совершать транспортные операции в любой точке здания.

Полярный кран выполняет следующие операции:

• транспортно-технологические и ремонтные операции по обслуживанию атомного реактора в период эксплуатации АЭС с грузами, включая ядерноопасные грузы; операции по загрузке ядерного топлива в контейнер свежего топлива и выгрузке отработанного топлива в транспортный коридор;
• подъемно-транспортные и строительно-монтажные операции в период строительства АЭС: операции по складированию оборудования (частей реактора, корпусов парогенераторов, компенсатора, главных циркуляционных насосов трубопроводов и др.), а затем по его установке на проектное место.

Управление краном осуществляется с помощью кресла-пульта, установленного в кабине управления, которая расположена вне крана, в гермозоне реакторного помещения. Кроме органов управления краном кресло-пульт оборудуется цветным сенсорным монитором, системой видеонаблюдения и телефонной связью. Шкафы управления с пускорегулирующей аппаратурой устанавливаются в отдельном помещении вне гермозоны.

Полярные краны относятся к наиболее ответственному оборудованию АЭС, имеющему класс безопасности 1Н.
