Датчик утечки газа
Датчик утечки газа подает звуковой и визуальный сигнал, а также направляет вам рush- и sms- уведомление в случае выявления случаев превышения допустимого уровня концентрации горючих бытовых газов в воздухе в закрытом пространстве.
Для подключения Датчика к системе rubetek необходим приёмник, который будет передавать команды другим устройствам Умного дома и в rubetek Cloud.
Центр управления CC1
Умная Wi-Fi розетка RE-3301
Модуль управления RM-3712
Блок управления одноканальный RE-3311
Блок управления двухканальный RE-3312
Поворотная Wi-Fi камера RV-3403
Поворотная Wi-Fi камера RV-3404
Поворотная Wi-Fi камера RV-3407
Принцип работы
Датчик утечки газа — это устройство, предназначенное для определения утечки метана, пропана, бутана и других горючих бытовых газов. Датчик подает звуковой и визуальный сигнал, а также отправляет рush- и sms-уведомление в случае превышения допустимого уровня концентрации газа в воздухе в закрытом пространстве.
Создавайте удобные сценарии в связке с другими устройствами rubetek: например, электрические приборы отключатся при первых признаках утечки, а вентиляция включится автоматически.
Место установки датчика должно быть в пределах зоны уверенного приема RF сигнала устройством с функцией SmartLink.
Датчик газа устанавливается в местах возможного скопления газов на расстоянии 0,5 м от пола для пропана, бутана и 0,5 м от потолка для метана.
Звуковое оповещение об утечке газа работает независимо от наличия управляющего устройства с функцией Smart Link.
Как установить и подключить датчик утечки газа
Газификация квартиры или дома — отличное решение, способное обеспечить жилище дешевым и эффективным источником энергии. Очень важную роль в использовании газового оборудования занимает безопасность. Несоблюдение правил и неисправности газового оборудования могут привести к утечке, а это уже чревато отравлением или даже взрывом газа. Для мониторинга концентрации газа в воздухе применяют специальные приборы — датчики утечки газа.
Как работает датчик утечки газа
Датчик газа — это устройство, которое реагирует на изменение состава воздуха в помещении, а в случае превышения предельной концентрации анализируемого газа подает звуковой сигнал. Это самый простой сценарий применения. В более сложных вариантах, кроме сигнала, владельцу приходит уведомление на смартфон, и в целях устранения утечки происходит перекрытие подачи газа запорным краном или клапаном. Есть модели, даже отправляющие сигнал аварийным службам.
Устройство состоит из корпуса, чувствительного элемента, микросхемы. Питание датчика бывает как проводным, так и беспроводным. Датчики разделяются по типу чувствительного элемента. Но самое важное — то, какой газ может фиксировать датчик. Самые продвинутые приборы могут фиксировать как природный, так и сжиженный газ.
Опасности использования газа
Опасностью при использовании газа является утечка и, как следствие, вероятность воспламенения. Это приводит к очень печальным последствиям, вплоть до взрывов и разрушений домов. При этом наибольшую опасность представляет несоблюдение правил эксплуатации газового оборудования в многоквартирных домах, в которых утечка может привести к очень серьезным последствиям. Кроме утечки газа из баллона или газопровода, с эксплуатацией газового оборудования связана и другая опасность. Это продукт сгорания — угарный газ.
Для полного сгорания 1 кубометра газа нужно примерно 10 кубометров воздуха. Если воздуха недостаточно, то газ сгорает не полностью. При этом выделяется смертельный для человека угарный газ. Он не имеет ни запаха, ни цвета. Поэтому учуять или увидеть его невозможно. А концентрация в 0,1% уже представляет опасность для человека.
К сожалению, полностью универсальных датчиков, способных уловить все виды газа, нет. В зависимости от вида датчик может фиксировать либо природный и сжиженный, либо природный и угарный. Есть модели, которые могут фиксировать только один вид газа.
Требования к датчикам утечки газа
Чем меньшую концентрацию газа в воздухе способен уловить датчик, тем лучше. Взрывоопасной считается уже 5% концентрация природного и 2% сжиженного. Некоторые производители не указывают информацию о минимальной концентрации, которую способен уловить датчик. Но обычно это в районе 5–7%. Основная проблема бытовых датчиков утечки газа — слишком высокий порог срабатывания.
Условия работы датчика могут быть достаточно суровыми, например, при установке в котельной. Поэтому корпус датчика должен защищать содержимое от пыли и повышенных температур. Датчик может быть установлен и в не отапливаемом помещении, поэтому он должен нормально работать и при отрицательных температурах. Сейчас нижним пределом рабочей температуры почти всех датчиков утечки газа является -10 о С, верхним +50 о С.
Питание датчика должно обеспечивать постоянную бесперебойную работу. Особенно беспроводного датчика. Элемент питания такого датчика должен стабильно работать продолжительное время. Часто это обычные алкалиновые или литиевые батарейки.
Умные датчики
Подачи звукового сигнала о возможной утечке недостаточно, дома может никого не оказаться. Именно поэтому самым лучшим вариантом в плане защиты будет датчик в системе умного дома. Так датчик не только обнаружит утечку и подаст звуковой сигнал, но и проинформирует владельца на смартфон, передаст сигнал об утечке в центр управления умным домом, а тот, в свою очередь, закроет кран газопровода. А самые продвинутые модели могут подключаться еще и к пожарно-охранной сигнализации. Это самый целесообразный вариант применения датчиков утечки газа, но реализация такого варианта будет дороже.
В качестве устройства, которое закроет в случае утечки газовый кран, может быть специальный механизм. Он устанавливается поверх крана. Но это не всегда возможно, особенно если кран старый. Здесь может понадобиться замена газового крана новым или установка клапана, которую без вызова специализированной службы не выполнить.
Размещение датчика
Размещение датчика зависит от типа используемого или анализируемого газа. Для природного газа датчик нужно крепить выше (метан легче воздуха и, соответственно, поднимается вверх). Угарный газ тоже легче воздуха, именно поэтому зачастую один датчик может выступать в качестве сигнализатора природного и угарного газа.
Некоторые производители рекомендуют размещать датчик угарного газа примерно в полутора метрах от пола, а датчик на природный газ — не ниже 30 см от потолка. Датчик на пропан-бутан, наоборот, размещают ниже, так как газ из баллона тяжелее воздуха.
Касаемо расстояния от газового оборудования, датчики не рекомендуется размещать слишком близко (не менее метра от оборудования). То же самое касается окон и систем вентиляции — не менее 2 метров.
В любом случае каждый производитель в инструкции это прописывает, но общие рекомендации — вышеназванные.
Датчики имеет смысл устанавливать только там, где есть газовое оборудование. А если помещение большое, можно разместить несколько датчиков, так их работа будет эффективней.
Подключение
Самый простой вариант подключения датчика газа — крепление в нужном месте и подключение к электросети. Это относится к простым датчикам только со звуковым сигналом. Датчики с возможностью информирования владельца и отправки сигнала в центр управления умным домом более сложные в подключении. Здесь нужно будет на смартфон установить приложение производителя или стороннее приложение, которое поддерживает работу конкретного датчика.
Связь между датчиками и центром управления, как правило, происходит по Wi-Fi. При этом владелец может даже на расстоянии контролировать работу системы. Главное, чтобы устройства были в сети, а для этого они не должны размещаться слишком далеко друг от друга и от роутера.
Бывают и готовые комплекты с проводным соединением устройств. Обычно в такой комплект входит несколько датчиков и автоматический кран или клапан. Такой комплект даже не требует наличия сети, только электричество.
Итог
Плюсы газоснабжения тесно переплетаются с особыми требованиями к безопасности использования газового оборудования. Одним из способов повысить безопасность являются датчики утечки газа. Даже простой датчик с минимальными возможностями вполне в состоянии предотвратить возможные катастрофические последствия утечки газа. А расширенные комплекты еще эффективнее. К тому же стоимость таких приборов не такая уж и высокая. Безопасность превыше всего!
Как подключить датчик утечки газа
Нажимая на кнопку «Оплатить», вы даете согласие на обработку персональных данных и соглашаетесь c Политикой конфиденциальности.
Защита от утечки газа
Защита от утечки газа
Чтобы защитить семью от опасностей, вызванных утечкой газа, подключите газовый извещатель к умному дому Livicom. Для максимальной защиты настройте автоматическое прекращение подачи газа в случае обнаружения утечки.
Для защиты от утечки газа в умном доме Livicom вам понадобятся:
Для обмена информацией и командами между пользователями системы и подключенными устройствами.
Датчик утечки газа (газовый извещатель) стороннего производителя с тревожным выходом типа «сухой контакт»
Универсальный датчик
Livi US
Для подключения датчика утечки газа к умному дому Livicom и получения данных от устройства.
Модуль защиты от протечек
Livi Water Control
Электрический манипулятор шарового крана HG-511
Бесплатное мобильное приложение Livicom
Для прекращения и возобновления подачи газа.
Для контроля за концентрацией газа в помещении
Для управления электромеханическим поворотным устройством.
Для удаленного контроля и управления через смартфон.
Видеоинструкция:
- необходимое оборудование;
- схемы подключения;
- настройка датчиков;
- примеры сценариев.
Как настроить систему защиты от утечки газа? Вариант 1
Этот вариант подойдет вам, если длина провода для подключения датчика утечки газа или газового извещателя не превышает 10 метров.
Подключите газовый извещатель к модулю защиты от протечек Livi Water Control
Подключите датчик утечки газа к модулю защиты от протечек по приведенной схеме подключения.
Длина провода для подключения не должна превышать 10 метров.
- извещатель пожарный газовый ДГ-1-ПБМ-1 (для непрерывного контроля содержания пропана, метана и бутана в воздухе).
Разместите подключенный датчик или извещатель в месте вероятной утечки газа
Разместите газовый извещатель в месте наиболее вероятной утечки, например, рядом с кухонной плитой, газосчетчиком или котлом, на расстоянии не более четырех метров.
При определении высоты, на которой нужно установить датчик, отталкивайтесь от вида контролируемого газа.
Важно! Если датчик определяет концентрацию угарного газа, то он размещается на высоте 1,8 м от пола и не ниже 0,3 м до потолка. Если датчик определяет концентрацию пропана или бутана, то он размещается на высоте максимум 0,5 м от пола. Если датчик определяет концентрацию метана, то он размещается на высоте 0,5 м от потолка. Если датчик определяет концентрацию метана и угарного газа, то он размещается на высоте 0,3 – 0,5 м до потолка.

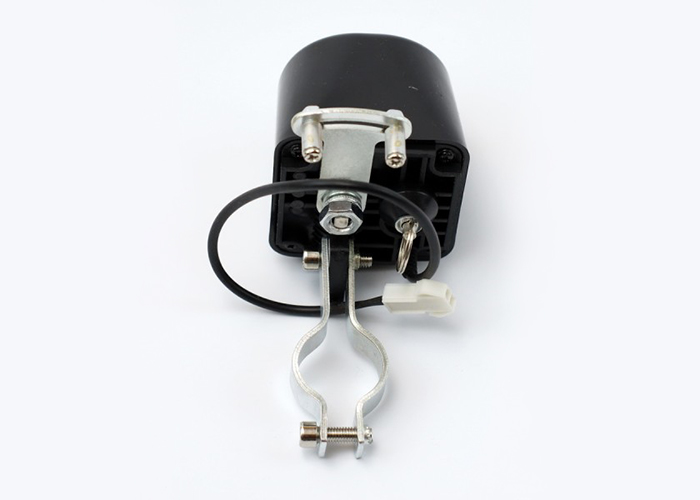

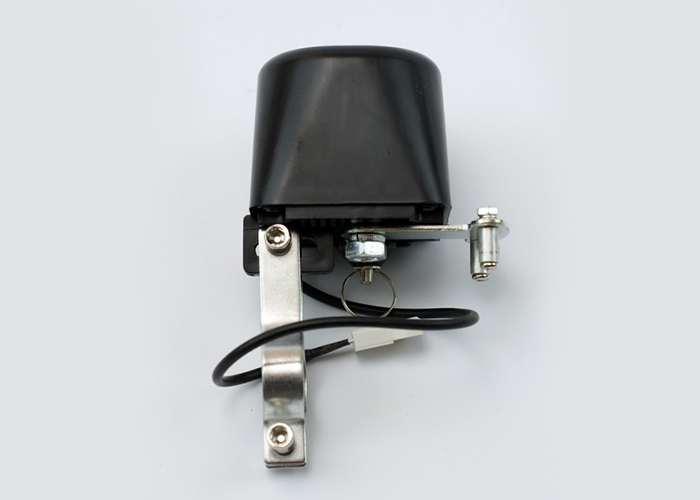

Установите электрический манипулятор шарового крана HG-511
Манипулятор может устанавливаться непосредственно на газовую трубу диаметром 0,5, 0,75, 1 дюйм.
Для установки манипулятора не нужно делать врезок в трубу и вызывать сотрудников газовой службы.
Подключите манипулятор шарового крана (ЭПУ) к модулю защиты от протечек Livi Water Control
Подключите манипулятор к модулю защиты от протечек Livi Water Control согласно приведенной схеме подключения.
При обнаружении утечки газа модуль защиты от протечек автоматически подаст команду на перекрытие шарового крана. На ваш смартфон придут уведомления об обнаружении утечки и о перекрытии подачи газа.
Система отработает в автоматическом режиме даже при перебоях со связью, создавать дополнительные сценарии автоматизации не нужно.
Как настроить систему защиты от утечки газа? Вариант 2
Этот вариант подойдет вам, если длина провода для подключения газового извещателя более 10 метров.
Подключите датчик утечки газа к универсальному датчику Livi US
Подключите датчик утечки газа к универсальному датчику Livi US по одной из нижеприведенных схем.
К одному Livi US можно подключить один или два датчика утечки газа с тревожным выходом типа «сухой контакт».
- извещатель пожарный газовый ДГ-1-ПБМ-1 (для непрерывного контроля содержания пропана, метана и бутана в воздухе).
Разместите подключенный датчик или извещатель в месте вероятной утечки газа
Разместите газовый извещатель в месте наиболее вероятной утечки, например, рядом с кухонной плитой, газосчетчиком или котлом, на расстоянии не более четырех метров.
При определении высоты, на которой нужно установить датчик, отталкивайтесь от вида контролируемого газа.
Важно! Если датчик определяет концентрацию угарного газа, то он размещается на высоте 1,8 м от пола и не ниже 0,3 м до потолка. Если датчик определяет концентрацию пропана или бутана, то он размещается на высоте максимум 0,5 м от пола. Если датчик определяет концентрацию метана, то он размещается на высоте 0,5 м от потолка. Если датчик определяет концентрацию метана и угарного газа, то он размещается на высоте 0,3 – 0,5 м до потолка.
Установите электрический манипулятор шарового крана
Манипулятор может устанавливаться непосредственно на газовую трубу диаметром 0,5, 0,75, 1 дюйм.
Для установки устройства не нужно делать врезок в трубу и вызывать сотрудников газовой службы.
Подключите электроманипулятор шарового крана (ЭПУ) к модулю защиты от протечек Livi Water Control

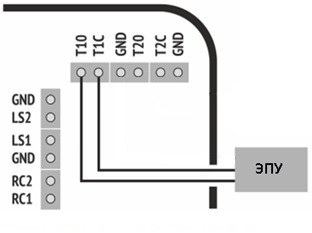

Подключите манипулятор к модулю защиты от протечек Livi Water Control согласно приведенной двухпроводной схеме подключения.
Настройте универсальный датчик Livi US
В мобильном приложении Livicom, в карточке универсального датчика, измените логику работы устройства на «Аварийную», исходя из типа подключенного датчика.
Создайте сценарии автоматизации
Подключенный датчик утечки обнаружит превышение концентрации газа. При обнаружении утечки в датчике замыкается встроенное реле, которое подключено к одному из входов универсального датчика. Соответствующий вход Livi US переходит в состояние «Авария».
Для автоматического прекращения подачи газа при утечке создайте сценарий «по событию»: если сработала аварийная сигнализация, Livi Water Control передает команду манипулятору на перекрытие газовой трубы.
Хаб умного дома отправит уведомление на смартфон хозяина об утечке и о прекращении подачи газа.
У некоторых моделей газовых извещателей, например, у ДГ-1-ПБМ, есть встроенная сирена. При превышении концентрации газа автоматически включается звуковой сигнал для предупреждения жителей дома об опасности.
Важно! В системе Livicom датчики утечки газа контролируются 24/7, независимо от режима охраны объекта.
В случае необходимости создайте второй сценарий «по событию», чтобы система перекрывала подачу газа, пока вас нет дома. В качестве условия запуска выберите включение полной охраны, а в качестве действия – перекрытие газовой трубы.
Также можно создать сценарий «по расписанию»: пусть манипулятор в одно и то же время перекрывает и возобновляет подачу газа. Например, подача газа прекращается в 9.00 с понедельника по пятницу и возобновляется в 18.00 в эти же дни.
Сценарий «по расписанию» удобно использовать, чтобы защитить ребенка или пожилого родственника, который находится один дома до вечера. Вы будете уверены, что ваши близкие не пострадают и не станут жертвами утечки газа.
Выбираем и устанавливаем сигнализаторы загазованности
Утечки газа происходят, как правило, из-за человеческого фактора. Вовремя зафиксировать утечку и избежать ее последствий позволяют датчики контроля загазованности.
Бытовой газ имеет специфический запах, который легко распознать и отличить от других. Но утечка может произойти и в ваше отсутствие или пока все спят. Чтобы избежать опасных ситуаций, необходимо установить приборы газового контроля. Установка сигнализатора загазованности в частном доме, квартире или любом другом помещении поможет своевременно определить присутствие газа и оперативно предотвратить чрезвычайную ситуацию. Эти компактные приборы пропускают через себя воздух и анализируют его состав. В случае повышения концентрации газа или других вредных веществ в воздухе они подают сигнал.
template guide —>
Как безопасно использовать газ
Физлица, нет газа Физлица, есть газ Статья
Виды сигнализаторов
Классификаций газосигнализаторов существует множество. Собственникам газового оборудования в квартирах и частных домах прежде всего нужно знать, что приборы отличаются по количеству видов газа, которые они могут распознавать. Они бывают однокомпонентные (определяют один вид газа — метан, пропан или окись углерода — угарный газ) и двухкомпонентные (определяют метан и угарный газ). Так как пропан скапливается внизу, для него нужен отдельный датчик.
Есть сигнализаторы, которые работают в постоянном режиме — автоматический контроль происходит без перерывов. Другие модели могут работать в периодическом режиме — например, с 10:00 до 19:00 или во время использования газовых приборов.
Различаются приборы газового контроля и по количеству дополнительных функций. Самые простые при обнаружении утечки просто подают световой и звуковой сигнал. Практически ко всем моделям можно подключить электромагнитный клапан, перекрывающий подачу топлива. Более продвинутые модели синхронизируются с мобильным телефоном, с помощью которого отправляют владельцу сообщение об утечке газа. Через специальное приложение можно удаленно перекрыть газ.
Нужно помнить, что датчики могут сработать, уловив табачный дым или дым горящего на улице костра. Повышение температуры воздуха при приготовлении еды тоже может спровоцировать ложную тревогу.
template guide —>
Что делать при утечке газа
Физлица, есть газ Гайд
template guide —>
«Умный» газовый счетчик. Какая выгода?
Физлица, нет газа Физлица, есть газ Статья
Установка и обслуживание сигнализаторов
Устанавливать датчики нужно во всех помещениях, где используется газ. Расстояние по горизонтали от газового прибора не должно превышать четырех метров. Высота установки зависит от газа, который определяет датчик:
- для угарного газа и/или метана — на расстоянии 30-40 см от потолка;
- для пропана — не выше 50 см от пола.
Обычно датчики подключаются к электрической сети 220 вольт, но есть и модели с автономным питанием.
Самый простой датчик без перекрывающего клапана можно установить самостоятельно. Но для подключения клапана к газовому оборудованию нужно обращаться в специализированную организацию Газораспределительная организация, допущенная в установленном законодательством Российской Федерации порядке к осуществлению деятельности по техническому обслуживанию внутридомового газового оборудования и имеющая аварийно-диспетчерскую службу либо заключившая договор об оказании услуг аварийно-диспетчерской службы | глоссарий → с лицензией на такие работы.
Нужно помнить, что газосигнализатор нельзя устанавливать рядом с окнами и вентиляцией, близко к плите и дымоходу, в местах, где хранятся горючие вещества.
Как и счетчики, газосигнализаторы должны проходить ежегодную поверку Комплекс мероприятий с использованием специального измерительного оборудования, который выполняется с целью подтверждения соответствия счетчика метрологическим характеристикам, а также выявления неисправности и установки их причины | глоссарий → . Для этого нужно обратиться в любую сертифицированную организацию. Обычно у компаний, занимающихся поверкой счетчиков, есть лицензия и на поверку датчиков.
Самостоятельный уход за сигнализатором заключается в своевременном удалении пыли с решетки.
