Делаем патч корд для сети по 4 жилам

В этой статья мы Вам расскажем, как переделать стандартный восьмижильный провод для витой пары для подключенгия к двум компьютерам.

Многие не знают, что 8 жил витой пары используется для 1 гигабитных сетей. Но, такие высокоскоростные сети сейчас встречаются очень редко. В обычном офисе работают обычные 100 мегабитные сети. А если вам нужен только интернет, то такой скорости и подавно хватит.

Также, часто случаются ситуации, когда нужно подключить второй компьютер к сети. И чтобы не тянуть еще один провод и не использовать дополнительный коммутатор нужно всего лишь разделить стандартный 8 жильный провод на 4 жилы.

Итак, начнем по порядку.

Нам нужно разделить провод на четыре пары: в одну часть берем бело-оранжевый, оранжевый, бело-зеленый, зеленый провода.

Во втором проводе будет: бело-коричневый, коричневый, бело-синий, синий.

Сначала нужно отрезать кусок провода примерно 15 20 см. Делаем это для того, чтобы снять оплетку, разделить ее пополам и одеть на каждую двойную пару.

Теперь разделяем провода по по парам. Строго по цвету (см выше) Некоторые умники говорят, что можно цвета пар подбирать произвольно, какой понравиться, но это не так. Нужно все делать по стандарту. Повторюсь( 1 провод — б-о, о, б-з, з ) Второй провод будет ( б-к, к, б-с, с)

Дальше одеваем на подготовленную пару проводов оплетку, которую мы сняли с провода и разделили на две части. Это делается не только для более эстетичного вида, но и для того, чтобы провода плотно сидели в коннекторе. Иначе придется обматывать их изолентой, что, согласитесь, не очень красиво.

Потом идет стандартная процедура — обрезаем провода примерно на 1 см, предварительно разобрав их по приведенной выше схеме и вставляем их в коннектор. Бело оранжевый в 1-й разъем, оранжевый, во 2-й, бело-зеленый в 3-й, и зеленый в 6-й. Начинающим трудно бывает с первого раза попасть именно в шестой разъем. То есть первые три провода вставляются довольно легко, так как они находятся рядом, а с шестым бывает проблема. Спешить не надо.

Используем Кримпер — обжимной инструмент, применяемый для соединения проводов икабелей методом опрессовки. Можно, конечно, воспользоваться и обычной отверткой. Но, проще купить этот недорогой инструмент для обжима кабелей. Так называемая обжимка.

Да, кстати, для изолирования проводов в компьютерных сетях совсем не обязательно использовать изоленту. Очень хорошо зарекомендовал себя обычный канцелярский узкий скотч. Клеющая способность у него отличная, толщина небольшая и все выглядит очень красиво. Проверить правильность обжима очень легко с помощью специального LAN тестера

Не забудьте, правильную расцветку проводов

Порядковые номера цветов проводов соответствуют номерам каналов на рисунке:

1 БЕЛО — ОРАНЖЕВЫЙ
2 ОРАНЖЕВЫЙ
3 БЕЛО — ЗЕЛЕНЫЙ
6 ЗЕЛЕНЫЙ

Порядковые номера цветов проводов соответствуют номерам каналов на рисунке:

1 БЕЛО — СИНИЙ
2 СИНИЙ

3 БЕЛО — КОРИЧНЕВЫЙ
6 КОРИЧНЕВЫЙ

Если Вы занимаетесь профессионалной прокладкой LAN сетей, то мы рекомендуем купить набор связиста три в одном Ну и напоследок, посмотрите это видео, кде все показано более наглядно на примере обжима кабеля по четырем проводам

Как самому сделать патч-корд из витой пары

Для коммутации между устройствами сегодня используют два вида соединения — проводное и беспроводное. Последнее более популярно в мобильном сегменте. Однако для стационарного оборудования (сервера, мощные игровые ПК, модемы, маршрутизаторы, концентраторы) больше подходит кабельное подключение. Оно стабильнее, безопаснее, имеет более высокую защиту от помех.

При стационарном расположении ПК и подключении к нему роутера проводное соединение предпочтительнее. Если случайно повредится внутрисетевой кабель (патч-корд), его можно легко заменить либо заново обжать коннектор. Как это сделать, расскажет данная статья.

Что такое патч-корд?

Для передачи информации от одних устройств к иным применяют патчкорды (наиболее популярны патч-корды 6 категории). Они содержат токопроводящие медные жилы, которые свиты по принципу «витой пары», обязательно покрыты ПВХ изоляцией. На концах изделий присутствуют коннекторы RJ-45, соединенные с проводами посредством врезного контакта. В свою очередь он содержит 8 медных контактов с позолоченным напылением.

Поверх разъема находится пластиковая защелка, обеспечивающая фиксацию в порту устройства. Патч-корды оснащают предохранительными колпачками либо «язычком». Последний упирается в защелку, чем облегчает удаление разъема из гнезда. Также он защищает пластиковую деталь от повреждения.

Зачем нужна витая пара?

Проводка всегда актуальна, когда необходимо обустроить быструю и стабильную сеть. Например, в доме требуется провести канал всего на пару этажей, организовать видеонаблюдение либо подключить смарт телевизор через провод. Слабый вай-фай приемник — частая причина постоянного прерывания просмотра фильмов.

Вести проводку своими силами можно в любых направлениях, если на роутере достаточно портов. Причем новичку потребуются специальные практические умения. Для самостоятельного создания патч-корда нужно хоть разок увидеть, каким образом обжимают провод.

Инструменты и материалы

Патч-корды производятся по стандартным лекалам. Их ассортимент нередко ограничен по размеру либо качеству. Кабель вместе с разъемом невозможно протянуть через небольшое отверстие либо под крышей. К тому же заводские изделия не всегда характеризуются высоким качеством. При собственноручном изготовлении патч-корда есть возможность использовать лучшие комплектующие.

1. Провод. В зависимости от характеристик витая пара бывает восьми категорий. Для домашней обстановки подходит пятая. Жилы витых пар должны быть медными, а не омедненными.
2. Коннекторы. Провод 5e требует разъемы с обозначением 5e. Коннекторы хорошего качества имеют полностью позолоченные контакты.
3. Кримпер. Если нужно обжать несколько проводов в год, можно приобрести простой инструмент. При других обстоятельствах лучше выбрать более дорогой инструмент.
4. Нож. Подойдет канцелярский или какой-либо другой, которым будет несложно снять кабельную оболочку.
5. Отвертка. Самый распространенный инструмент, присутствующий почти в любом доме.

После обжима кабель нужно проверить на короткое замыкание, уровень сигнала. Для этого желательно применить тестер, созданный для витых пар. Если он отсутствует, собственноручно изготовленный патч-корд можно протестировать на любых работающих устройствах.

Инструкция по изготовлению

Существует 2 метода обжима витой пары: прямой и перекрестный. Первый применяется для подключения компьютера к свитчу или роутеру, второй востребован при соединении только однотипного оборудования (компьютер-компьютер).

Подготовка провода и коннектора

Изначально необходимо снять верхний защитный слой кабеля на 1,5 длины коннектора (3–4 см). Если есть нить либо изоляционная фольга, их следует обрезать. Зачистку важно выполнять осторожно, чтобы случайно не повредить оболочки жил восьми разноцветных проводов, скрученных попарно. Их требуется расправить, выровнять, отделить один от другого, составить в определенном порядке.

Следующий шаг — примерять провод к разъему, определить длину его элементов. Для каждого из них внутри коннектора предусмотрены салазки. Как только проводки займут на свои дорожки, их следует максимально продвинуть. Кабельная оболочка должна достичь участка, где уже начинаются салазки. Тогда защелка всецело закроет очищенный провод.

Обжим

Подготовленную конструкцию необходимо поместить в рабочий паз кримпера. Он содержит ограничительную деталь, надежную защиту от ненадлежащего расположения коннектора. Как только он окажется в правильном положении, требуется крепко сжать ручки инструмента и дождаться щелчка — срабатывания стопора кабельной оболочки.

Зубцы обжимного инструмента обладают равным шагом, точно соответствуют контактам внутри разъема. После нажатия ручек они мгновенно проникают в пазы с контактами.

Проверка качества

Кабель стоит протестировать на качество обжима. Важно убедиться, что ножи правильно «врезались» в провода, а кабельная оболочка надежно зафиксирована. Если даже один контакт не касается проводника, рекомендуется выполнить повторный обжим либо воспользоваться отверткой.

Доработка

Когда не все зубцы кримпера равномерно достигают контактов, отдельные пары остаются бесконтактными. При таких обстоятельствах требуется настройка обжимной каретки. Ее положение легко регулируется посредством фиксирующих болтиков.

Откорректировать дефект также поможет отвертка. С помощью ее плоскости вовсе не сложно дожать необходимо контакт. При отсутствии кримпера таким образом возможно обжать весь провод. Но весь процесс займет много времени.

Проверка работы

Для контроля качества патч-корда рекомендуется применить тестер. Он быстро обнаруживает короткое замыкание и обрывы, перепроверяет правильность расположения проводов. Без специального оборудования возможно обойтись: используя новый кабель, подсоединить компьютер к роутеру и дождаться успешного подключения.

Как обжать интернет кабель в домашних условиях

Интернет уже давно стал незаменимой частью для любого человека. Трудно представить современное жильё, в которое не был бы проведён интернет. Обычно для проведения интернета используют интернет-кабель, который позволяет создать максимально качественное и в то же время недорогое соединение с всемирной сетью.

Установка соединения между вашими отдельными компьютерами или даже с созданием полноценной домашней сети требует значительный перечень работ по монтажу и настройке. И как правило, ваш провайдер на данном этапе будет отвечать только за установленный модем или роутер. А если вы решили создать полноценную локальную сеть, то придётся нанять ещё мастеров для создания подключения или взяться это дело в свои руки. Для прокладки интернет-кабеля часто применяется LAN-кабель. Купить подобный кабель не представляет особых проблем, но вот превратить его в патч-корд, который можно использовать для прямого подключения кабеля к прочим устройствам уже сложнее. Для создания патч-корда придётся обжать сетевой кабель на конце с помощью специального коннектора, что и представляет основную сложность при подключении. Однако данная работа не очень сложна и при желании можно без проблем самому научиться правильно обжимать сетевой кабель.

Какой сетевой кабель лучше применять?

Для правильного выбора сетевого кабеля под ваши нужды нужно иметь достаточно полное понятие о специфике имеющихся кабелей витой пары. Кабель витая пара в общем состоит из внешней изоляции и нескольких пар спирально свитых проводов, которые отличаются друг от друга с помощью цветовой маркировки. Обычно применяется кабель с четырьмя парами, но данный показатель может и отличаться для некоторых конструкций.
Подобные кабели витой пары могут разделяться на несколько стандартов в зависимости от уровня внешней защиты от помех.

• Тип UTP – самый бюджетный вариант защиты кабеля. В данном стандарте не предусмотрено экранирование. Кабель состоит из пар проводов, которые находятся внутри внешней изоляционной-защитной оболочки. Данный кабель не рекомендуется использовать рядом с источником электромагнитных помех (например, возле электропроводки), поскольку это может привести к ухудшению качества передаваемых сигналов.
• Тип FTP – В отличии от UTP в конструкции данного кабеля под оболочкой также размещается экран из фольги, благодаря которому у кабеля появляется дополнительная защита от возможных наводок. Такой кабель можно располагать возле некоторых источников помех (таких как электропроводка), и при этом качество передаваемых сигналов не пострадает. Цена данного кабеля немного выше чем у UTP.

• Тип STP – Самый защищённый тип кабеля. Кроме внешнего общего экрана в данном кабеле также предусмотрена защита из фольгированной оплётки индивидуально для каждой витой пары. Обычно кабели с такой высокой степенью защиты используют возле промышленного оборудования, в крупных дата-центрах, узлах связи и т.д.

Также кабели витой пары можно разделить на несколько основных категорий в зависимости от их пропускной способности.

• Cat 5 – значит, что кабель работает в диапазоне частот до 100 МГц и даёт возможность достичь скорости передачи данных до 100 Мбит/с.
• Cat 5е – диапазон рабочих частот составляет до 125 МГц, со скоростью передачи данных до 1 Гбит/с.

Также есть более высокие категории (6, 6А 7 и т.д.) которые имею ещё более высокие показатели скорости и диапазона частот, но для домашней сети будет более чем достаточно категории 5 или 5е. Лучший вариант, ориентированный на будущее развитие вашей компьютерной сети считается кабель с категорией 5е.

Обжим кабеля витой пары

Для обжима кабеля витой пары используют коннекторы типа RJ-45. Обжим рекомендуется проводить с помощью специального инструмента – кримпер витой пары (ранее мы уже писали, Как правильно обжимать сетевой кабель RJ-45 с помощью кримпера). Однако за неимением такового на крайний случай можно также использовать отвёртку.

Схемы обжима

Имеется две основные схемы подключения интернет-кабеля: прямое и перекрёстное подключение.

Прямое подключение

Зачастую применяется прямое подключение, которое даёт возможность провести коммутацию разных устройств и приборов в различном сочетании. К примеру, используются подключения компьютер – маршрутизатор, компьютер – коммутатор, маршрутизатор – телевизор и т.д. В данном подключении используется одинаковое расположение проводов в контактах обоих коннекторов.

Также для скорости до 100 Мбит/с можно удешевить общую стоимость локальной сети используя кабель с двумя витыми парами.

Перекрёстное подключение

Данное подключение принято использовать при подключении однотипных устройств (роутер-роутер или компьютер-компьютер, например). Перекрёстное подключение на одном конце кабеля используется цвета «распиновки» как при прямом подключении, а на другом конце пара цветов меняются местами.

В остальном расположение проводов остаётся таким же.

Однако стоит отметить, что данная схема всё меньше используется при обжиме, поскольку многие современные устройства имеют интерфейс Auto MDI-X, который позволяет автоматически определять тип подключения и в дальнейшем перейти на требуемый тип коммутации. Поэтому для таких устройств можно просто делать обжим по прямой схеме и не париться.

Обжим интернет-кабеля в домашних условиях с помощью отвёртки

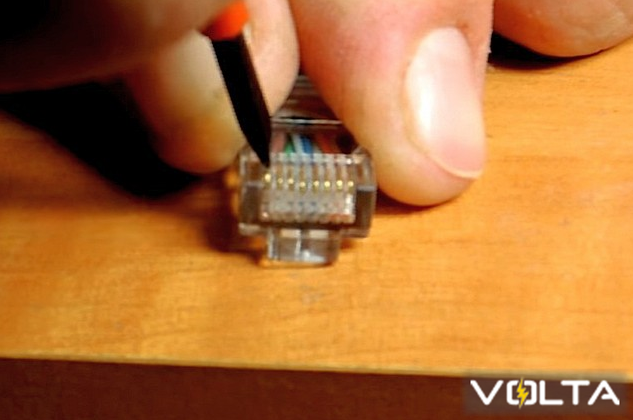

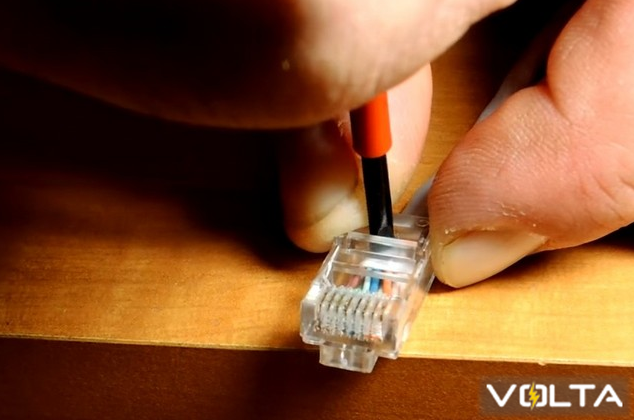

1. Для срочного проведения обжима кабеля можно использовать отвёртку с плоским жалом шириною не более 3-4 мм.Подготовьте отвёртку и нож для последующей работы. При выполнении работы старайтесь делать всё как можно аккуратней.

Достаточно сложный способ в сравнении с кримпером, да и вероятность успеха ниже, но за неимением лучшего способа можно использовать и этот вариант. Так что на первых порах рекомендую приготовить пару запасных коннекторов на случай неудачи.

Способы проверки качества обжима интернет-кабеля

Существует 3 основных способа проверки качества обжима:

• Проще всего это просто подключить полученный патч-корд в место подключения и если все устройства стали работать как надо, то значит ваш обжим прошел успешно.
• Специалисты же для проверки обычно используют LAN-тестеры, которые достаточно легко и точно позволяют оценить качество обжима.
• Как вариант можно попробовать заменить LAN-тестер на обычный мультиметр, который установлен на прозвон (со звуковым сигналом) или на минимального сопротивление со значением, к примеру 200 Ом. Потом каждый провод с одинаковым цветом проверяют на двух коннекторах. Если провод не звонится, то значит обжим прозваниваемого контакта не удался.
