Сварочная маска хамелеон. Устройство, ремонт.
Показан способ разборки и замены батарейки.
Сварочная маска хамелеон вроде бы работает, но время до включения затемнения увеличилось и регуляторами не уменьшается. При работе это неудобно.
Из информации в интернете установлено, что корпус маски заклеен и замена батареек не предусмотрена. К тому же есть ссылка на то, что солнечный элемент должен обеспечивать работу маски.
Модель маски “Optech S998e”.
Информации по разборке именно этой модели в интернете не нашел. Пришлось разбираться самому.
Маска имеет три регулятора. Ручка освещенности находится снаружи, остальные две – чувствительность и задержка, внутри.
Для начала нужно поджав защелки изнутри маски вынуть блок с электроникой и защитными стеклами наружу маски. Особенность в том, что нужно отжимать не защелки, а отводить корпус от защелки иначе жесткие защелки можно сломать. Освободив одну защелку вставить фиксатор из полоски жести. Освободив вторую защелку с той же стороны, выдавить эту сторону. Оставшиеся две защелки с другой стороны можно не отжимать, они выйдут и так. Регулятор освещенности я не снимал. Длины провода хватило, чтобы раскрыть блок и заменить батарейку.
Ниже показан снятый блок.
Далее нужно снять защитные стекла с каждой стороны. С внутренней поменьше, с наружной побольше. В корпусе есть углубления, поддев ногтем стекло легко снимается.
Корпус блока состоит из двух склеенных половинок. Разделить их можно скальпелем постепенно поддевая и перемещаясь по периметру.
Одна из батареек имеет напряжение 3,27В,
Хотя, когда солнечный элемент освещен, то на севшей батарейке более 6В. Поэтому маска и работала. Но ввиду того, что это не аккумулятор, а батарейка, она не заряжается. Я проверял. Держал на свету несколько часов. Затем в затемненном месте проверял напряжение. Сразу оно было около 3,4В, но спустя некоторое время, около часа, падало до значения менее 1В.
Задержка при работе с такой севшей батарейкой появлялась видимо потому, что батарейка сдерживала рост напряжения от солнечного элемента. Другими словами, зажигается дуга сварки, от ее света солнечный элемент выдает напряжение, но поскольку оно поступает и на разряженную батарейку, она в данном случае работала как конденсатор, то напряжение на схеме достигает нужного значения 3В с задержкой.
Тип применяемых батареек GR2430 показан ниже.
После замены неисправной батарейки сварочная маска хамелеон заработала, как и положено.
Проверять работу маски можно на лампе накаливания. Светодиодные лампы, а также экономки и солнце для этого не подходят.
При сборке половинки корпуса блока можно не склеивать. Вставленный на место блок хорошо фиксируется. Если кто часто использует маску, замена батареек может понадобиться чаще. При желании можно двумя проводками вывести каждую батарейку наружу и применить другие типы, подходящие по напряжению.
Материал статьи продублирован на видео:
1 комментарий к “Сварочная маска хамелеон. Устройство, ремонт.”
У меня такая ситуация: пролежала с включённым регулятором несколько месяцев, работала. Потом почему-то стала разряжать быстро батареи. Хватало на день-два. Купил LIR, но часто лазить менять надоело. Что может быть?
Оставьте комментарий Отменить ответ
| Пн | Вт | Ср | Чт | Пт | Сб | Вс |
|---|---|---|---|---|---|---|
| « Фев | ||||||
| 1 | 2 | 3 | ||||
| 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 25 | 26 | 27 | 28 | 29 | 30 | 31 |
Свежие записи
- Запотевание фар. Причины и способы устранения.
- Штангенциркуль электронный. Быстро садится батарейка.
- Измеритель емкости аккумуляторов. ZB2L3.Не калибруется.
- Как проверить брелок автомобильной сигнализации.
- Блок питания для тепловоза.
Свежие комментарии
- admin к записи Mercedes W211. “Command NTG1 Japan”. Установка Bluetooth.
- Mike к записи Mercedes W211. “Command NTG1 Japan”. Установка Bluetooth.
- Александр к записи Сварочный инвертор «MMA 200», устройство, ремонт.
- Александр к записи Импульсный стабилизатор с регулировкой напряжения (от 1,25 до 28В) и тока (от 0,1 до 8А) на основе микросхемы XL4016.
- Сергей к записи Блок питания-зарядное 0…30В/0…10А.
Как заменить батарейку в маске хамелеон
Подавляющую часть самой разнообразной электроники в мире производит Китай. Мы об этом хорошо осведомлены, как и том, что китайская продукция очень отличается по качеству. Например, мало кто задумывается о том, что аккумулятор в материнской плате любого компьютера способен работать годами, и ничего с ним не происходит, т.е. срок его службы никак не меньше срока службы материнки. Приходит время, плата устаревает и аккумулятор вместе с ней отправляется в переработку. Другое дело — аккумулятор в сварочной маске “хамелеон”.
Нет, вам может улыбнуться удача и батарейка в сварочной маске проработает, ну… пару лет, а может быть и больше. Но, рано или поздно наступит момент, когда светофильтр не сработает и вы задумаетесь о покупке новой маски. Не стоит спешить! Оказывается, аккумулятор в сварочной маске вполне поддается замене, то есть ее ремонт можно выполнить своими руками достаточно просто. Мало того, можно выполнить не только замену элементов питания в сварочной маске, но и сделать для них выносной корпус, чтобы процедура замены батарейки в дальнейшем выполнялась максимально быстро и просто.
Дублировать технологию ремонта сварочной маски мы не стали, а даем ссылку на страницу “блога домашнего мастера”, где человек полностью разобрался в устройстве китайского светофильтра и предлагает несколько методов решения проблемы.
Как заменить батарейку в сварочной маске «хамелеон»
Сегодня очень популярны сварочные маски типа хамелеон. Однако желание сэкономить берет верх над благоразумием.
В результате большинство сварщиков пользуются в работе недорогими «хамелеонами» стоимостью до 20 долларов.
Тут логика очень простая: зачем переплачивать, когда такую же маску можно приобрести за сравнительно меньшие деньги?
Читайте также: 8 способов как сделать металлический хомут своими руками
Кроме того, под управляющей платой присутствует солнечная батарея и два датчика, которые находятся рядом с ней.
Замена «севшей» батарейки
Прежде чем приступить к распайке, необходимо повернуть в крайнее положении со щелчком. Это нужно, чтобы обесточить плату.
На следующем этапе аккуратно выпаиваем «посадочное место» элемента питания.
Проверить напряжение батарейки можно при помощи мультиметра. Если напряжение элемента питания менее 3 V, то батарейка подлежит замене.
Напряжение на новой батарейке должен превышать 3 V. Причем чем толще элемент питания, тем дольше он прослужит.
Однако толстые батарейки не помещаются в корпус.
В этом случае можно вынести элемент питания наружу. Тогда не придется больше лазить внутрь корпуса.
Видео по теме
Подробно о том, как заменить батарейку в сварочной маске «хамелеон», можно посмотреть в авторском видеоролике ниже.
Сварочная маска Esab warrior Tech замена севшей батареи.
Посвящается всем тем, кто имеет дело со сваркой и защитой от излучения от этой самой сварки.

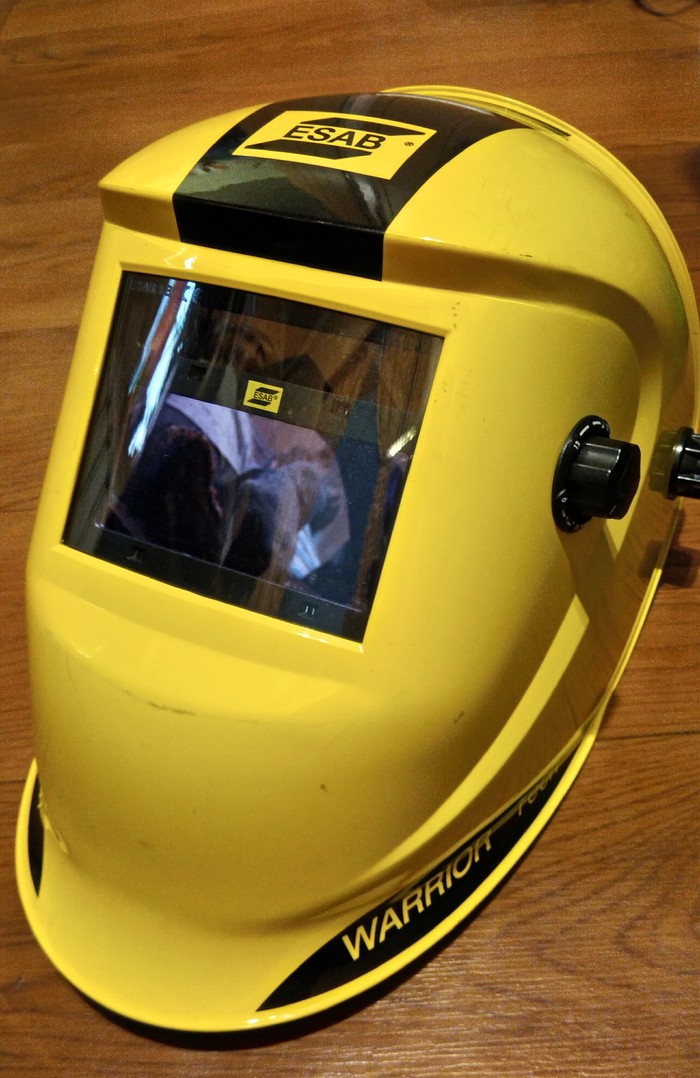

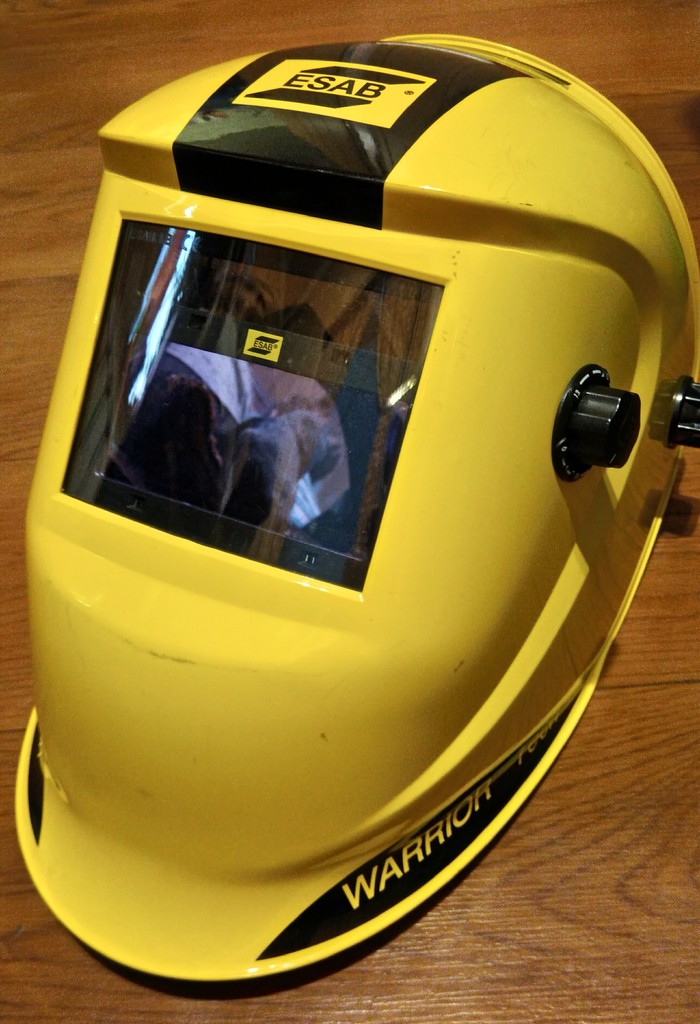

Имеем в своем пользовании с 2016 года вот такую неплохую для проведения сварочных работ маску хамелеон.
Все бы ни чего, если бы не села встроенная батарея питания в блоке затемнения этой самой маски. Как следствие постоянные несвоевременные затемнения светофильта и естественно так называемые зайцы. Хотя в маске и установлена солнечная батарея, но её энергии явно не хватаен на полноценное и своевременное срабатывание электроники. Было решено вскрыть блок затемнения и заменить эту батарею.
Для вскрытия блока понадобится следущее: в моем случае брюшистый скальпель, шприц, средство для снятия лака или ацетон.
1) Набираем в шприц небольшое количество растворителя и через тонкую иглу вводим (НЕБОЛЬШИМ количеством) в шов скрепляющий две половинки светофильта, то есть между верхней и нижней его частями. Достаточно будет трех четырёх капель. Капельки растворителя растекутся куда им положено. Но для начала капаем по центру каждой стороны коруса. Особое внимание уделите углам, так как они склеены получше.
2) Оставляем это все дело на 5 минут в покое.
3) Берем скальпель или иной довольно тонкий предмет и вводим его под верхнюю часть крышки, ОСТОРОЖНО! Как только вы почувствуете, что инструмент уперся, не спеша проводим инструментом в доль линии шва. Если вы понимаете, что клей не размягчился и крышка не идет на отделение, повторите пункт #1.
При достаточном размягчении клеевой основы, инструментом пройдите вдоль всего периметра светофильта. Прилагать чрезмерное усилие на отрыв не стоит!

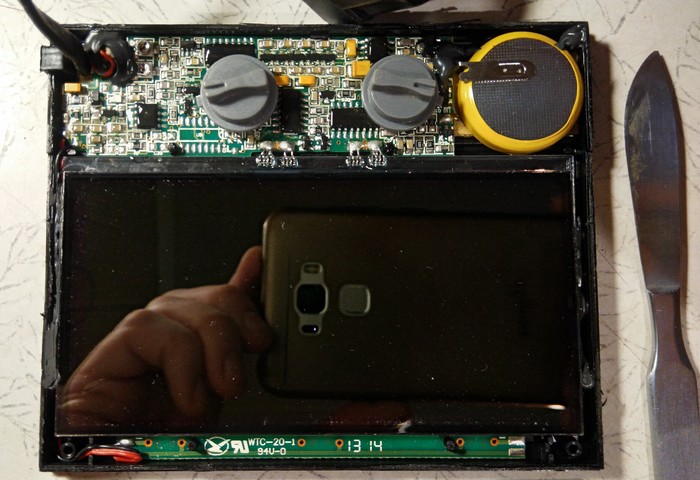

Если вы всё сделали не спеша и без фанатизма, у вас должно получиться вот так.
Если фаза вскрытия прошла успешно, можно переходить ко второй фазе.

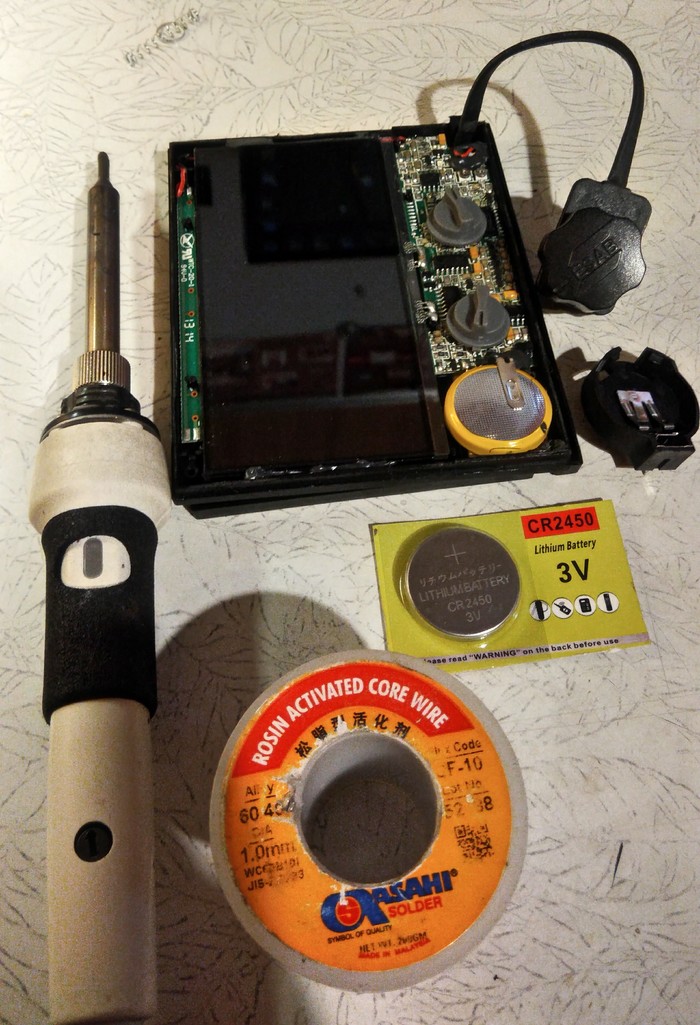

Для этого нам понадобится : паяльник, припой, пара проводов длиной сантиметров 5, кусачки, новая батарея форм фактора 2450, колодка для батареи, клей момент и термоклей.

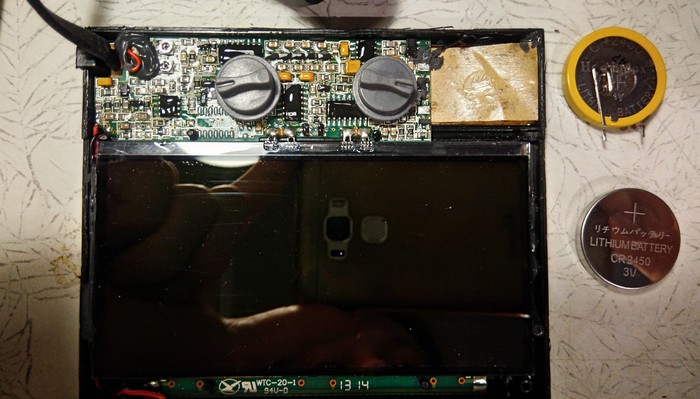

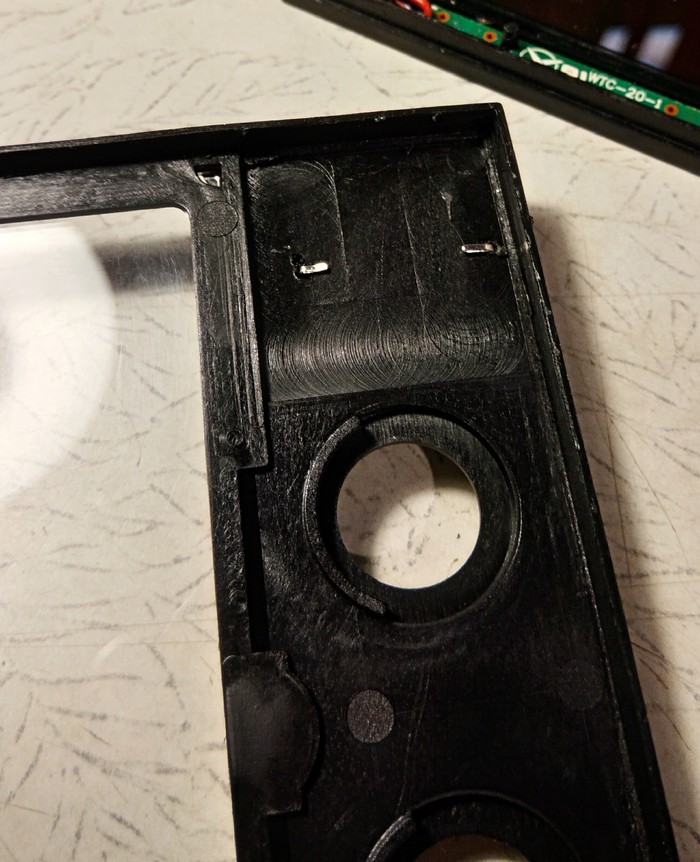

Певым делом аккуратно отпаиваем старую батарею, контакты батареи могут быть залиты командном, его очень аккуратно удаляем и отпаиваем два вывода батареи. Должно получиться так:
Далее берем колодку для батареи, и стараемся её разместить примерно в той же позиции, что и старая батарея лишь с одним отличием. Все это мы делаем с внешней стороны верхней крышкы. Предварительно сделав два отверстия диаметром в 1,5 мм под выводы колодки.

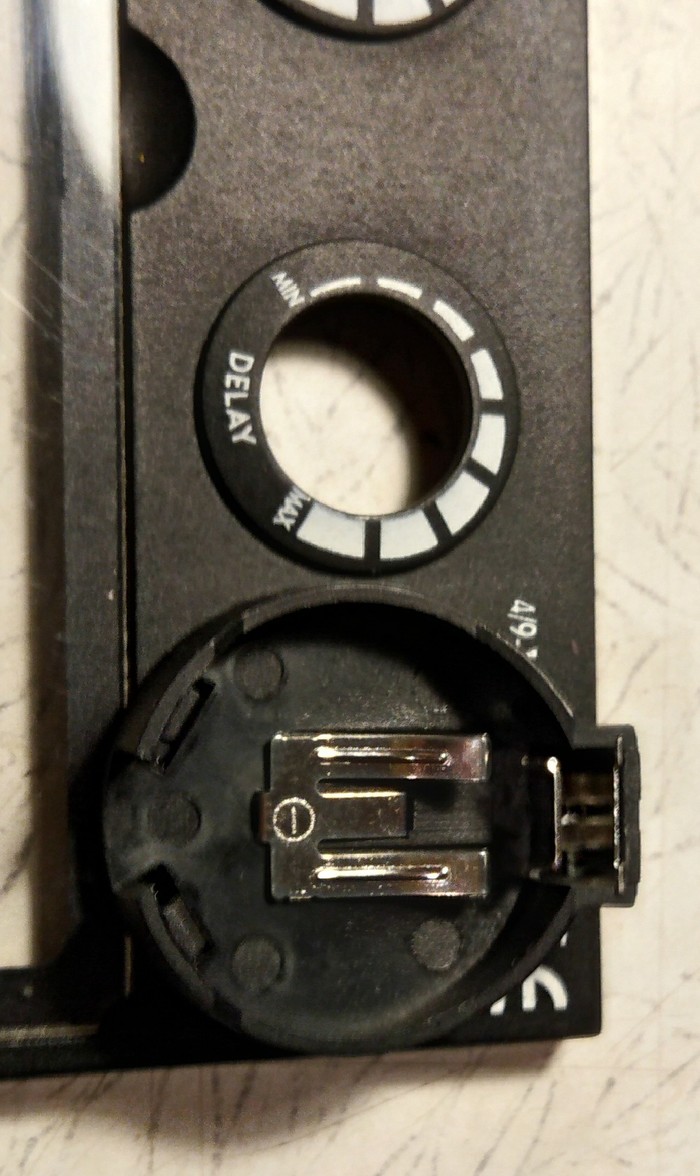

Колодку приклеиваем на клей момент. Получиться должно примерно так

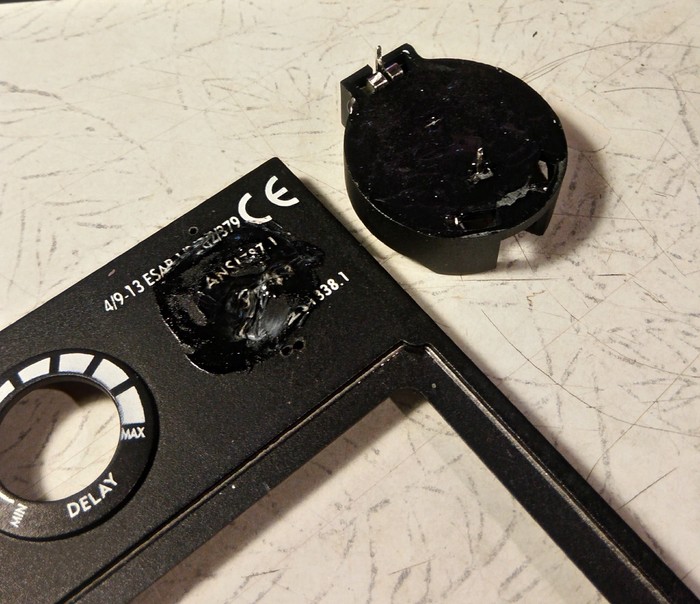

С обратной стороны крышки, выводы колодки загибаем.

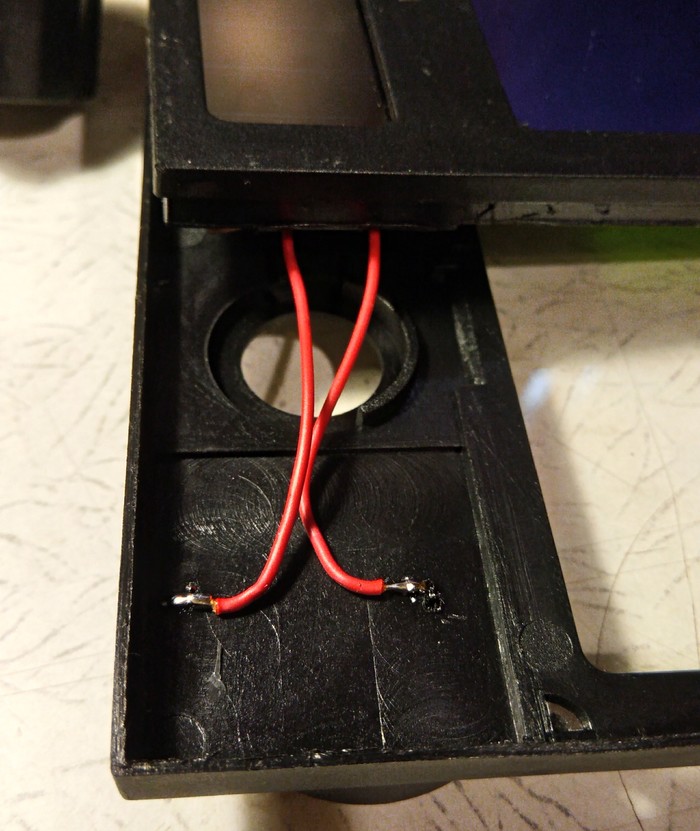

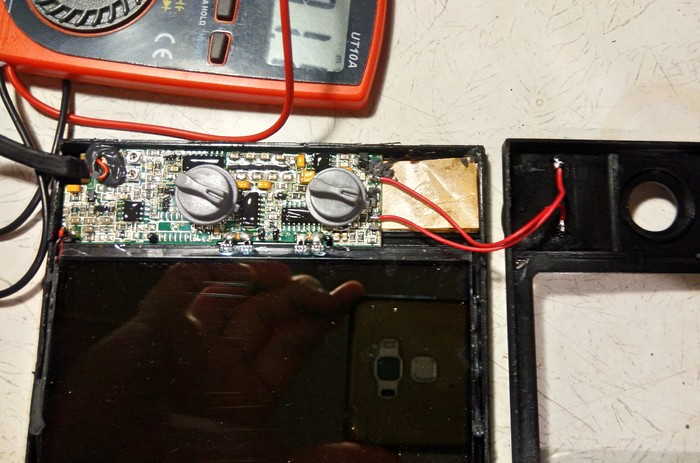

Далее готовим два провода, предварительно залуживаем и припаиваем к колодке.

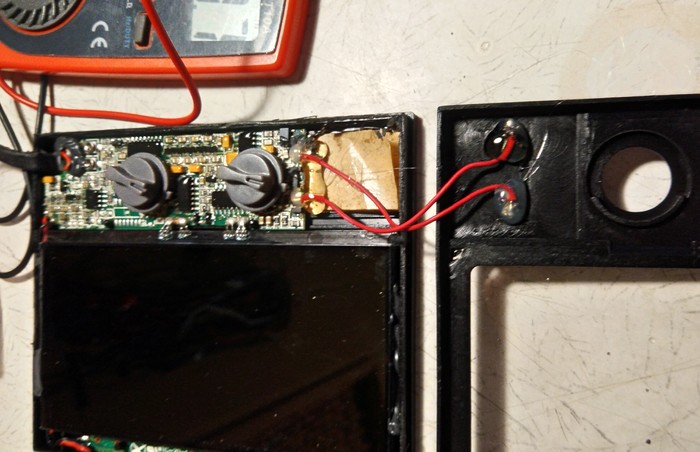

Следующим этапом будет припаять два провода к плате светофильта. Не забываем про полярность в схеме!
Берем термоклей и заливаем места пайки и фиксируем провода.
Этап финальный и заключительный.

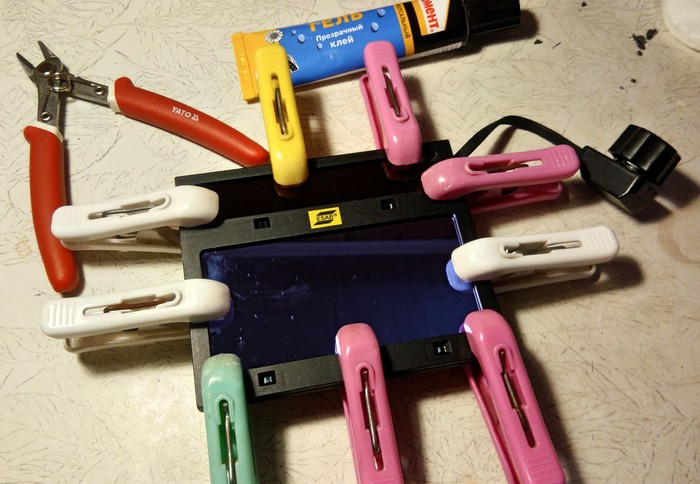

Перед склеиванием корпуса светофильтра убедитесь, что не напутали с полярностью подключения батареи. Вставьте батарею и проверьте фильтр на срабатывание. Если всё работает, проклеивайте периметр корпуса клеем и ложите под БСЭ или в моем случае были прищепки 🙂

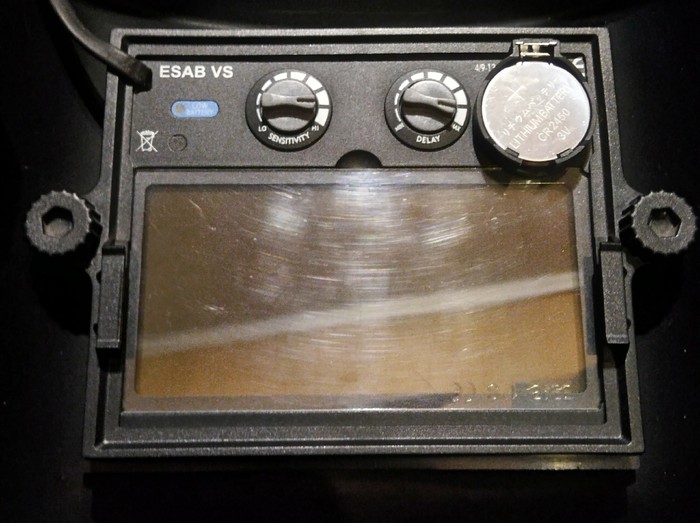

На этом модернизация завешена, собираем все на свои места и работаем без зайцев!
P. S Мой первый длиннопост.
Баянометр кончно же ругался, но это были маски от других производителей туториалов по ремонту масок от Esab в сети я не нашёл. Спасибо моему хорошему другу Сагыну за поддержку в проведении сего зверства!
