Как разобрать датчик движения для освещения

Как подключить датчик движения

Для чего нужен? Если подключить датчик движения, то это значительно увеличивает комфорт и безопасность жилища. Чаще всего к такой опции прибегают для автоматического включения света, будь то какое-то помещение в доме или же фонарь на улице.

В чем отличия? Существуют два типа датчиков – с двумя и тремя проводами, и от этого зависит то, как их можно подключить. Каждый из способов имеет свои плюсы и минусы, поэтому заранее нужно оценить условия, чтобы купить именно то устройство, которое необходимо.

1. Выбор датчика движения для установки
2. Подключение двухпроводного датчика движения
3. Подключение трехпроводного датчика движения
4. Неполадки и ошибки в подключении датчика движения

Выбор датчика движения для установки

В зависимости от типа устройства и принципа работы выделяют следующие виды:

• Пассивные. Наиболее распространенная разновидность датчиков, реагирующих на тепло. Устанавливается для автоматизации освещения.
• Активные. Более сложная вариация. Чтобы понять, как правильно подключить такой датчик движения, следует понимать принцип его работы. Последний основан на анализе длины отражения поданного сигнала. Если расстояние меняется, значит, в помещении кто-то есть. Такие датчики могут работать через ультразвук или радиочастоты. Первый вариант подходит там, где исключено появление животных. Второй очень важно правильно смонтировать, в противном случае он будет срабатывать на любое движение, в том числе от дуновения ветра, и игнорировать определяющие «зону работы» стены.
• Комбинированные. Сочетающие в себе принципы действия двух предыдущих видов.

Если рассматривать датчики по дальности работы, то и здесь есть разделение. Также следует уделять внимание углам обзора (по вертикальной и горизонтальной оси).

Датчики группируют по типу размещения и подвижности. Первый критерий предполагает существование настенных и потолочных. Последние имеют максимальный обзор – на 360°. Те, что устанавливаются на стены, ограничены ровно наполовину. Их угол обзора составляет 180° по горизонтали и 20° по вертикали. Таким образом, при покупке датчика следует заранее подумать о том, насколько он будет соответствовать возлагаемой на него задаче в силу технических возможностей.

Получите бесплатно инструкцию по выбору подрядчика от Videoglaz:

Команда Videoglaz совместно с главным техническим экспертом компании подготовили файл, который поможет вам не ошибиться при выборе подрядчика для своего проекта.

“В самом начале работ часто возникает вопрос: Как быстро определить качество партнера или исполнителя по системам безопасности? Именно поэтому мы подготовили подробную инструкцию, в которой осветили основные пункты, благодаря которым вы сможете без проблем выбрать добросовестного подрядчика, сохранить бюджет и выполнить проект в срок.”

Скачивайте и используйте уже сегодня:

Валентин Белоусов
Руководитель отдела проектных решений

10 шагов, которые помогут выбрать добросовестного подрядчика

Поможет сохранить бюджет и уложиться в сроки проекта

Уже скачали 11 507

По устройству различают:

• Подвижные датчики – могут крутиться по вертикальной и горизонтальной осям.
• Неподвижные датчики – имеют определенный угол обзора.

Большинство моделей устроены таким образом, что их максимальная дальность составляет около 12 м. Такое расстояние считается оптимальным для прибора, размещенного в помещении. Если речь идет о более крупных и многоуровневых (в несколько этажей) площадях, целесообразно монтировать по периметру несколько устройств.

Подключение двухпроводного датчика движения

Для того чтобы вмонтировать такое устройство, понадобится место под выключатель и подрозетник. Датчик подсоединяется к фазному проводу и располагается таким образом, чтобы оказаться между электрическим щитком и лампочкой. Когда он фиксирует движение, происходит срабатывание и свет включается. При этом устройство всегда находится под напряжением.

Как подключить такой датчик движения? Прежде всего, необходимо приобрести его в комплекте с автоматом и распределительной коробкой, которая устанавливается в квартирный электрический щиток. Это необходимо для того, чтобы кинуть в сторону места, где будет вмонтирован датчик, двухжильный кабель сечением 2х1,5 мм.

Производители рекомендуют устанавливать технику в зоне максимального обзора. В помещениях это уровень 1,2–2 м. Если датчик ставится на входе, то располагается дальше, чем открывается дверь, и над самой головой, то есть так, чтобы была возможность распознать движение с любой стороны. При этом производители советуют воздерживаться от монтажа устройства поблизости от нагревательных приборов.

При установке датчика движения к распределительной коробке направляют три группы кабелей:

• от автомата;
• от светильника;
• от датчика.

К лампе обратно выводят трехфазный кабель.

Теперь расскажем о том, как подключить сам датчик движения. Его схема предполагает объединение различных жил. Сначала скручивают или иным образом закрепляют друг с другом нулевые, идущие от лампы и автомата. Затем выполняют заземление. Далее силовые жилы:

• автомат – датчик;
• датчик – светильник.

Следующим шагом станет подсоединение самого устройства. Жила от светильника подключается к клемме с обозначением лампочки (на некоторых устройствах – нагрузки), а другая (оставшаяся) прикрепляется к той, на которой написано «L». Провода фиксируют и устройство помещают в коробку или подрозетник, вделанные в стену/потолок. Сверху все это закрывают декоративной панелью.

После установки выполняют настройку. Она производится по флажкам на панели, которых в зависимости от модели 3 или 4. Как с ними работать:

1. Первый ставится в автоматический режим, то есть наводится на букву «А».
2. Второй регулирует уровень освещения в разное время суток. Например, его можно настроить, чтобы днем он не срабатывал на движение.
3. Третий является своеобразным таймером. Используется, чтобы погасить свет спустя какое-то время после последнего зафиксированного движения. Например, через 1 или 2 минуты.

Топ-3 товара по теме:

8 472 ₽ 10 590 ₽

Преимущества установки двухпроводного датчика движения:

• возможность механического включения света;
• легкость установки и настройки;
• универсальность.

Такие устройства удобны в эксплуатации с обычными лампами. Однако со светодиодными, как и с энергосберегающими, эти преимущества теряются, поскольку присутствует заметное мерцание.

Подключение трехпроводного датчика движения

Для корректной работы такого устройства необходимо его грамотное размещение. Угол обзора должен охватывать все варианты путей движения. Например, перед входом его располагают прямо напротив двери. Однако если существует еще одно направление, то датчик монтируют в потолок для полного обзора, то есть на все 360°.

Также имеются следующие рекомендации:

• удаленность от приборов с ЭМ-излучением, чтобы избежать помех при работе;
• монтаж на расстоянии от потоков воздуха (например, от вентилятора или сплит-системы);
• установка вдали от отопительных устройств;
• оборудование должно быть вне зоны досягаемости уличного освещения.

Последнее означает, что датчик, предназначенный включать лампочку, можно настроить на отсутствие реакции в дневное время суток. Если учитывать перечисленные рекомендации, устройство вовремя включит свет и сэкономит его, если движение в помещении прекратится, то есть люди уйдут.

Как же подключить датчик движения для освещения, если, например, дома обитают коты, собаки или попугаи. Для этого настройку чувствительности нужно выставить на минимальный уровень. Правда, можно поступить проще и приобрести модель с предустановленной реакцией на животных. Она не реагирует на движения, вызванные объектами весом меньше 25 или даже 10 кг.

Для того чтобы понять, как устроен датчик и по какому принципу он работает, проще всего ознакомиться с его внутренним устройством. Для этого его можно разобрать.

Берем отвертку и последовательно откручиваем все винтики. Снимаем заднюю часть корпуса и видим под ней основу для крепления кабелей. По этой колодке становится ясно, что монтаж датчика и выключателя аналогичен. И тот, и другой замыкают или размыкают цепь, инициируя работу лампочки либо наоборот.

Как соединить все элементы правильно? По обозначениям. На колодке есть метки: N – нулевой провод, L – фаза, L со стрелкой (или А) – клемма для соединения с осветительным прибором. Они не позволят перепутать, что и к чему крепить. Помимо этого, производитель датчика также предусмотрительно размещает в инструкции или на коробке простую схему, по которой тоже можно сориентироваться.

Есть два наиболее распространенных формата монтажа. Рассмотрим их подробно.

Вариант 1: подключение через лампу

В таком случае освещение работает до тех пор, пока есть движение, то есть человек находится в зоне обзора. Оптимально для монтажа на лестничной площадке, в прихожей, в подвале и т. п. Монтируется следующим образом: кабель ведется к фазе от L-клеммы, так же как и нулевой провод от N и провод от А – к светильнику.

Вариант 2: подключение через выключатель

Подходит для использования в помещениях, где человек может присутствовать какое-то время без движения. Например, в гостиной за просмотром телевизора или на кухне во время готовки, приема пищи. Такой датчик является трехпозиционным и монтируется по своей схеме. От метки N на колодке кабель направляется в распределительный щиток, откуда далее ведется к лампе.

Клемма L и трехступенчатый выключатель соединяются проводом на клемме, регулирующей «среднее» положение кнопки, то есть промежуточное, зависящее от настройки датчика движения. Его, в свою очередь, с лампой соединяет кабель из точки А. Далее, уже от осветительного прибора к верхней позиции выключателя направлен свой провод. Таким образом, лампы в комнате срабатывают как на движение, так и на механическое нажатие кнопки.

Как только воспроизведена вся схема, собираем корпус датчика. Далее – устанавливаем. Прикрепить его можно к стене или потолку в зависимости от угла обзора. Для того чтобы зафиксировать короб, понадобится сделать одно или два (по типу корпуса) отверстия, вставить в них дюбели и при помощи саморезов закрепить на них корпус, предварительно направив устройство в нужную сторону, если оно поворотное.

Как только все готово, настраиваем датчик. Затем пробуем его в работе и проверяем корректность действия.

Неполадки и ошибки в подключении датчика движения

Несмотря на все рекомендации производителей, монтаж или эксплуатация устройств все равно периодически происходят некорректно. Среди наиболее распространенных проблем:

• Соединение нуля с фазой. Теоретически это не страшно, однако на практике «посредник» должен располагаться на втором типе проводника с целью соблюдения правил безопасности.
• Ошибка срабатывания. Происходит, если перед тем как подключить светодиодный датчик движения, вблизи были вмонтированы радиатор или иные нагревательные приборы либо проведены элементы отопления. Случается и от других неучтенных механических помех.
• Постоянное включение, когда поблизости находятся лампы накаливания или из окна на датчик попадают блики с улицы.
• Монтаж в стену устройства, предназначенного для работы на потолке, и наоборот. Иными словами, нарушение инструкций. Дальнейшая эксплуатация устройства происходит с ошибками. Настенный датчик «видит» на потолке гораздо меньше и не крутится, в то время как потолочный в обратной ситуации не может реализовать все свои функции. Схемы подключения также терпят изменения.
• Срабатывание на сквозняк и блики. Происходит при монтаже вблизи окон, если устройство действует по принципу улавливания ИК-волн.
• Механическое повреждение или попадание грязи на линзу Фрекеля, ответственную за распознавание движения, на этапе установки. В такой ситуации прибор не может сфокусировать ИК-лучи и верно распознать «картинку». Дальнейшая эксплуатация невозможна, так как за этим следуют ошибки срабатывания и ложные включения. Есть вероятность, что устройство вообще откажется включать лампы.

В статье были рассмотрены различные виды датчиков движения и особенностей их использования, даны описания простых схем соединения и пояснения к ним, перечислены варианты ошибок с причинами, которые приводят к подобным ситуациям. Исходя из перечисленных сведений, можно сделать вывод, что для регулировки освещения на улице достаточно двухступенчатого устройства. В доме же больше подойдет трехпозиционный датчик, позволяющий настраивать период отключения ламп.

Схемы подключения датчика движения для управления освещением

Датчик движения для освещения позволяет значительно сэкономить электрическую энергию. При установке устройства свет будет включаться только в присутствии человека, то есть, в тот момент, когда он нужен.

Датчик движения для освещения позволяет значительно сэкономить электрическую энергию. При установке устройства свет будет включаться только в присутствии человека, то есть, в тот момент, когда он нужен. Устройство реагирует на движущееся объект, передает сведения на контроллер, который замыкает электрическую цепь, что приводит к включению освещения.

Где используют датчики движения

Датчики движения для управления освещением нашли широкий спектр применения, с их помощью можно реализовать различные идеи. Например, часто устройства используют для освещения загородных участков. Например, фонари будут включаться тогда, когда человек идет по дорожке, подходит к крыльцу, к подсобному помещению или к гаражу. Иногда датчики устанавливают совместно с охранными системами. В этом случае при приближении к объекту может включаться прожектор. Датчики устанавливают в подъездах жилых многоквартирных домов, в различных подсобных помещениях и т.д. В последние годы люди активно используют инновационные технологии для «умного дома». Интеллектуальное управление домом или квартирой не обходится без датчиков движения для освещения. С их помощью можно реализовать множество сценариев, например, свет будет включаться в прихожей, когда хозяин заходит в квартиру, в ванной комнате и в других помещениях.

Как выбрать датчик движения

• где вы собираетесь устанавливать устройство;
• площадь контролируемой территории;
• условия эксплуатации устройства.

В продаже есть датчики движения, предназначенные для использования в помещении или в уличных условиях. Внешние датчики имеют корпус, защищающий прибор от повышенной влажности и других негативных факторов среды. Такие модели могут стабильно работать при минусовой температуре.

По способу установки выделяют классические датчики в отдельном корпусе или встраиваемые устройства.

Важным моментом является тип питания. Можно выбрать датчики, работающие от электрической сети или модели с автономным питанием. Во втором случае вы можете устанавливать устройства в местах, где нет возможности подключения к источнику электрической энергии, однако придется постоянно отслеживать заряд аккумуляторной батареи.

По принципу работы выделяют следующие виды датчиков:

• инфракрасные (реагируют а тепло человеческого тела, недостаток таких моделей в том, что они могут реагировать и на другие источники тепла, например, включаться при нагреве от солнечных лучей);
• ультразвуковые (движение определяется при помощи ультразвуковых волн, такой тип опознавания объекта более надежен);
• микроволновый датчик (работает на основе микроволн, не реагирует на тепло, определяет любое движение);
• комбинированные датчики (объединяет микроволновый и ультразвуковой принципы распознавания объектов, отличаются высокой степенью надежности.

Как определить место установки датчика движения

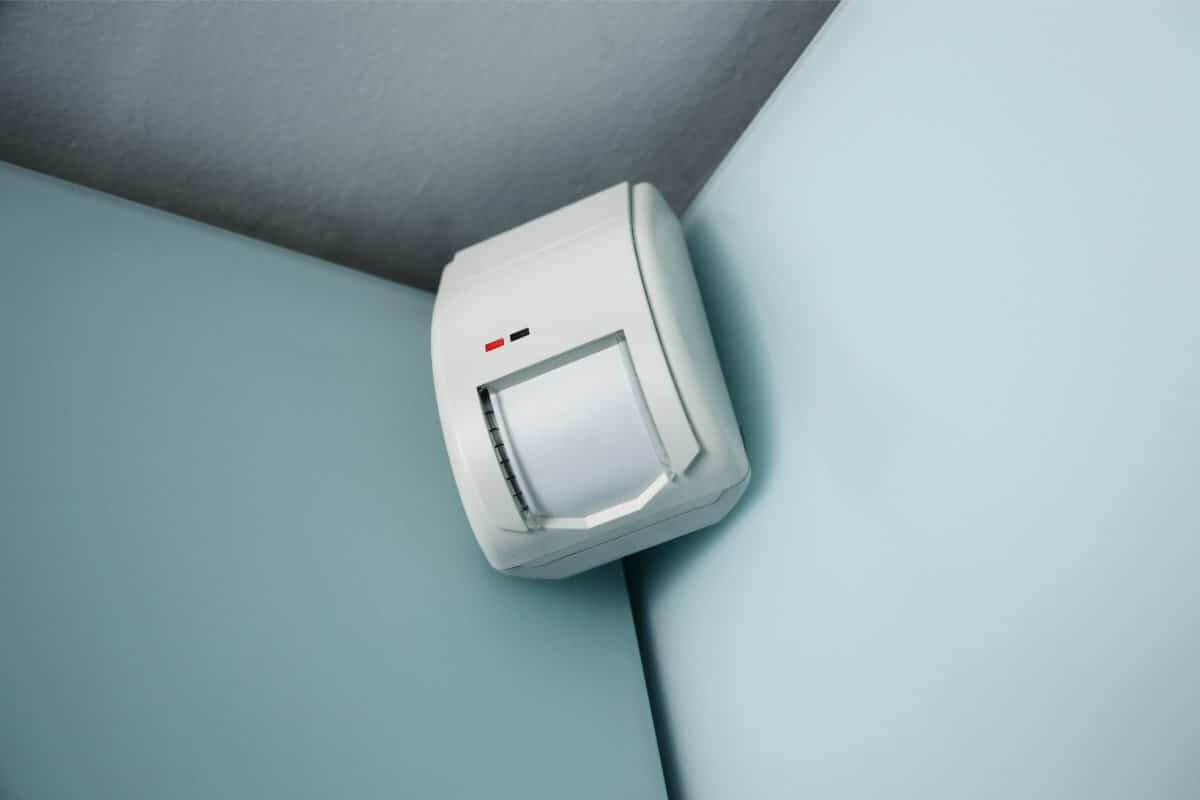

Крепление датчика движения для управления освещением возможно на стену или на потолок. Выбор места зависит от площади контролируемой территории. Настенные и потолочные датчики имеют различные характеристики. У потолочных моделей угол охвата 360 градусов. Устройство способно контролировать все помещение, дальность охвата – 10-20 метров.

Угол обзора у настенных датчиков – 90 градусов, а дальность от 7 до 10 метров. Рекомендуется вешать такие устройства в углу помещений, это позволит обеспечить полный обзор и отсутствие «слепых» зон. Оптимальная высота – 2,5 метра.

Схема подключения датчиков движения для освещения

Проще всего купить осветительный прибор сразу со встроенным датчиком. В этом случае владельцу не придется разбираться в схеме подключения. Однако выбор таких приборов ограничен, поэтому многие предпочитают покупать отдельно светильник и устройство по отслеживанию движений.

Схема подключения двухпроводного устройства

Двухпроводной датчик движения подключается к светильнику таким же способом, как и двухклавишный выключатель. Это наиболее простая схема. Нужно действовать следующим образом:

• устройство слежение устанавливается в подрозетник;
• подключается питающая фаза, которая затем подается к осветительному прибору.

Схема совместима только с лампочками накаливания или галогеновыми светильниками. Светодиоды и люминесцентные лампы будут мерцать. Рекомендуется подключать двухпроводной датчик движения отдельно от основного освещения, требуется установить отдельный автомат и распределительную коробку.

Основные преимущества такой схемы подключения датчика движения:

• простота монтажа;
• возможность установить на место любого выключателя (не требуется проводить дорогостоящий ремонт);
• невысокая стоимость подключения.

Из недостатков выделяют невозможность использования светодиодных осветительных приборов и необходимость установки отдельного автомата.

Важно тщательно выбрать место для размещения датчика, устройство должно располагаться таким образом, чтобы обзору не мешали никакие помехи.

Подключение трехпроводного устройства

Трехпроводная схема подключения датчиков движения применяется для инфракрасных устройств. Такая система возможна для любых типов ламп, в том числе, для светодиодных осветительных приборов. Датчик движения подключается к распределительной коробке при помощи трех проводов: «земля», «ноль» и «фаза». Что касается подключения к источнику света, то используется три провода для светильников с металлическим корпусом и два провода для моделей с пластиковым корпусом.

Подключение датчика движения с выключателем

Датчик движения включает свет, когда в зоне контролируемой территории появляется движущейся объект. При отсутствии движения свет выключается. Такая система удобна при освещении территории, коридоров, по которым человек просто проходит или в подъездах многоквартирных домов. Однако там, где люди могут просто спокойно сидеть, подобная система будет доставлять дискомфорт. В доме, в зоне отдыха на садовых участках лучше устанавливать датчики движения с выключателем. В этом случае включение света происходит при наличии движения, а выключение — в принудительном порядке при помощи выключателя.

Подключение нескольких датчиков движения

Один датчик движения подойдет для небольшого помещения, для освещения входа в загородный дом или гараж. Однако нередко возникает потребность управлять сразу несколькими осветительными приборами, расположенными на каком-то расстоянии друг от друга. Например, на аллее загородного дома, на лестнице или в длинном коридоре. В этом случае используют схему для подключения нескольких датчиков движения.

Также может потребоваться подключение на одну лампу двух и более датчиков. Такая необходимость может возникнуть, если помещение большое или имеет сложную конфигурацию. В этом случае один датчик не сможет обеспечить охват зоны контроля, и используют следующую схему.

Как подключать датчик движения к осветительному прибору повышенной мощности

Все вышеприведенные схемы можно использовать только со стандартными светильниками. Если мощность осветительного прибора свыше 1 киловатта, то при стандартной схеме подключения датчик быстро выйдет из строя, так как через него будет проходить высокое напряжение.

Для уличного освещения или для прожекторов используйте следующую схему:

Для защиты устройства между датчиком движения и источником света подключается контактор. Когда датчик срабатывает на движение, напряжение подается на катушку контактора, при этом датчик и источник света изолированы.

Настройка датчиков движения

При устройстве управления освещением нужно не только подключить датчик, но и правильно его настроить. Настройка проводится по следующим показателям:

• Угол обзора. Один из самых важных параметров, от которого зависит, каким образом будет улавливаться движение, а также размеры контролируемой территории. Угол обзора зависит от вида модели и от правильно выбранного места размещения устройства.
• Чувствительность. Настраивать датчик нужно таким образом, чтобы он не реагировал на движение веток за окном, на пролетающих птиц или домашних животных. Как правило, пользователи выбирают настройки чувствительности опытным путем. Датчики оснащаются колесиками с надписями SENS, настройки производят при помощи регулировки колеса.
• Задержка выключения. Это время, которое проходит с момента отсутствия движения до выключения света. Период выбирают с учетом потребностей пользователя.
• Уровень освещенности. Настройка необходима, чтобы обеспечить работу датчика только в темное время суток. Если не настроить уровень освещенности, свет при движениях будет включаться и днем.

Подведем итоги

Датчики движения для управления осветительными приборами позволяют сделать жизнь более комфортной. С их помощью можно автоматизировать освещение в квартире, в доме и на загородном участке и значительно сэкономить на счетах за электричество.

Однако для того, чтобы устройство оправдало все ваши ожидания, необходимо правильно выбрать датчик движения, грамотно подключить и настроить устройство.

Купить датчик движения с учетом условий эксплуатации и любых дополнительных требований вы можете в нашем интернет магазине. Мы поможем подобрать подходящую модель, а также предложим услуги по установке устройства и подключению к осветительным приборам. Мы гарантируем надежность нашего оборудования и профессиональный монтаж, обеспечивающий корректную работу системы.

Простая сборка и ремонт датчика движения своими руками

Сегодня датчики движения используются повсюду. Они хорошо зарекомендовали себя как в служебных помещениях, так и в частных домах или квартирах. Из-за своей относительной дешевизны их может установить себе каждый желающий. Однако даже самые надёжные устройства когда-нибудь сломаются. Исправить ситуацию поможет ремонт датчика движения своими руками.

Общие сведения

Датчик движения — это аппарат, который распознаёт любые перемещения в строго определённой зоне действия. Все подобные устройства делятся на три основных типа: активный, пассивный и смешанный. Работа первого из них основана на электромагнитном и ультразвуковом излучении, второго — на инфракрасном. Смешанный тип сочетает в себе характеристики активного и пассивного прибора.

Виды датчиков

Перед тем как сделать датчик движения, необходимо определиться с его видом. Работа всех таких устройств основывается на приёме и передаче импульсов, которые исходят от движущегося объекта. При этом неважно, будет он живым (человек, животное) или неживым (автомобиль).

Датчики производят только трёх видов. Их функционал может выбираться исходя из требований и личных предпочтений владельца помещения или участка.

Разнообразие приборов:

1. Тепловые. Эти аппараты реагируют на изменения температуры в зоне их покрытия. В устройстве вмонтирован лазерный или инфракрасный датчик, который не пропустит ни одного движения, произведённого объектом или субъектом, излучающим тепло. Такой вариант очень часто используется в охранных системах.
2. Звуковые. Прибор получает импульсы при колебании воздуха от различных звуков, издаваемых человеком или автомобилем во время движении. Устройство имеет самую простую конструкцию и легко собирается своими руками. Применять такой датчик лучше всего на открытом пространстве.
3. Колебательные. Такие устройства фиксируют в зоне своего действия все изменения магнитного поля и колебания предметов окружающей среды. Датчики широко применяются в домах или квартирах для автоматического включения или выключения света.

Преимущества и недостатки

Датчики движения, как и любые другие приборы, имеют свои положительные и отрицательные стороны. Они влияют на выбор того или иного устройства и помогают избежать большей части ошибок при эксплуатации.

К преимуществам самодельно изготовленного датчика можно отнести следующее:

1. Не требует дополнительного обслуживания. Для установки прибора, сделанного своими руками, не нужно приглашать специалистов и тратить на них денежных средства.
2. Датчик может быть адаптирован к конкретным условиям местности. Это помогает более надёжно замаскировать его и настроить под свои требования.
3. Не нуждается в больших затратах денег и времени. Прибор изготавливается довольно быстро и из минимального количества доступных материалов.
4. Возможность модернизации и внесения каких-либо изменений в настройках. Эта положительная особенность сделанных своими руками датчиков очень важна при частой смене окружающих условий и необходимости подстраиваться под них.
5. Простота ремонта. Если самостоятельно смастерить реагирующий на движение аппарат, то можно без проблем выполнить его починку в случае возникновения каких-либо проблем.

Помимо всех положительных сторон, существуют и отрицательные. Все они так или иначе связаны с возможность допущения ошибки при самостоятельном монтаже и его большей сложностью.

Среди недостатков можно выделить такие:

1. Нет гарантии работоспособности. Даже если устройство хорошо себя проявило при тестировании, нет стопроцентной гарантии, что оно также сработает во время ежедневной эксплуатации. Из-за этого возникает риск появления нестандартных и неприятных для владельца ситуаций.
2. Меньшая надёжность, по сравнению с датчиками, произведёнными на предприятии. Малейшая ошибка при проектировании или монтаже может вывести из строя весь прибор и оставить помещение без защиты.
3. Необходимость поиска большого количества деталей. При самостоятельном изготовлении устройства понадобится немало времени, чтобы найти и купить нужные материалы.
4. Риск отказа прибора при попадании влаги или работы в сильный мороз. Сделанный своими руками датчик движения для включения света или охраны помещения может перестать работать при плохой погоде. При этом нужно будет принять дополнительные меры по устранению неполадок, которые приведут к непредвиденным финансовым затратам.

Способы самостоятельной сборки и ремонта

Все схемы датчика движения для освещения своими руками предусматривают простую сборку с применением небольшого количества деталей. Все они стоят недорого и могут быть куплены в любом специализированном магазине.

Простейший вариант

Для новичков в этом деле лучше использовать самую простую схему сборки и смастерить элементарный датчик, реагирующий на движения. С его помощью можно изучить основы, которые помогут для дальнейшего развития и совершенствования навыков. Всё это также поможет и при проведении ремонта устройства.

В работе будут использоваться такие предметы:

• объёмный корпус (подойдёт от старого фотоаппарата или любой другой подобной техники);
• база управления, которую можно купить в магазине или снять со старого прибора;
• паяльный аппарат;
• провода разного диаметра;
• отвёртка;
• шурупы.

Базу управления можно также найти на барахолке или у людей, профессионально занимающихся ремонтом старых и новых электроприборов. Стоит она недорого, поэтому покупка не станет накладной даже для самых небогатых людей.

Пошаговая инструкция сборки:

1. На базе транзистора собирается генератор слабых колебаний.
2. Затем присоединяется фильтр низких частот и конденсатор. Благодаря им импульс будет поступать на контакты сигнализации.
3. После этого ставится резистор, который поможет отрегулировать чувствительность устройства.
4. К общей схеме присоединяется стабилизатор, повышающий сигнал.
5. На следующем этапе прикрепляется стабилитрон и небольшое реле.
6. В верхней части платы располагается антенна, которая тщательно обрабатывается обезжиривающими составами и полируется. Кроме этого, можно дополнительно покрыть её канифолью, которая будет препятствовать окислению во время эксплуатации.
7. Берётся провод небольшого сечения (примерно 0,2 или 0,23 мм), и с его помощью обматываются две катушки.
8. Втулка аккуратно привинчивается к отверстию в центре датчика и надёжно фиксируется.
9. Затем выполняется подгонка корпуса под нужный размер. Для этого делаются все необходимые измерения.
10. Затем намечается центр, и в нём просверливается отверстие.
11. К детектору присоединяется источник света или звука, который будет служить сигнализацией.

Лазерный прибор

Несмотря на изначальную сложность, такой датчик собирается довольно просто. Работу можно без проблем выполнить даже в домашних условиях. Сам механизм состоит из двух связанных друг с другом приборов: лазерного датчика, излучающего световой луч, а также сенсора, который его принимает. Принцип действия основывается на воздействии источника света на фотоэлемент. Как только поток прерывается (проходит человек или проезжает автомобиль), замыкается схема и происходит включение света или сигнализации. Такой прибор идеально подходит для охраны особо важных объектов, вход на территорию которых строго ограничен.

Чтобы своими руками смастерить лазерный датчик, реагирующий на движения, необходимо приобрести следующие материалы и инструменты:

• корпус, в котором будет размещена электронная схема;
• блок управления, снятый со старого советского прибора, или набор деталей для его сборки;
• провода различной толщины;
• крепёжные элементы;
• резисторы разного номинала;
• паяльник с припоем и тонким наконечником;
• плоскогубцы;
• отвёртка;
• кембрик;
• изолента.

Лучше всего сразу закупить всё необходимое для работы, чтобы потом не отвлекаться на поиск того или иного предмета. Такая предварительная подготовка значительно ускорит и упростит процесс изготовления датчика.

Делается лазерный датчик с соблюдением такой последовательности действий:

1. Собирается источник питания. После этого осуществляется его настройка и проверяется выдаваемый устройством ток.
2. К минусу блока присоединяется резистор, а к плюсу — диод.
3. Затем выводится резистор подстройки.
4. На следующем этапе к отрицательному проводу блока питания прикрепляется транзисторный эмиттер.
5. В самом конце резистор присоединяется к базовой схеме.

Готовое устройство устанавливается в нужном месте и маскируется. Схема действия простая, поэтому прибор будет работать следующим образом:

1. Как только луч света попадёт на фототранзистор, он открывается и способствует зарядке конденсатора.
2. Если кто-то или что-то прервёт световой поток, то фототранзистор это зафиксирует и спровоцирует разрядку конденсатора.
3. При этом напряжение резко упадёт, и операционный усилитель сработает.
4. В результате он включит прибор оповещения (сигнализацию или освещение).

Источником света для фотоэлемента может служить обыкновенный лазер. Он способен покрыть площадь в радиусе 10 метров вокруг себя и реагировать даже на самые незначительные движения. Кроме этого, можно использовать инфракрасный светодиод. Он хорош тем, что, в отличие от лазера, практически незаметен невооружённым глазом.

Полезные советы профессионалов

Самостоятельно сделанный датчик, реагирующий на движения, хорош тем, что его можно подстраивать под свои нужды. Для этого подойдут любые доступные материалы и инструменты, которые можно найти и купить в специализированных магазинах.

Полезные советы:

1. В качестве индикатора движения можно использовать веб-камеру. Для этого её нужно подключить к сигнализатору или компьютеру. В последнем варианте потребуется специальная программа, которая устанавливается на ПК.
2. Во время присоединения датчика к системе оповещения нужно следить за тем, чтобы рядом не было больших бытовых приборов и вентиляторов. Они своей работой могут повлиять на устройство и привести к неправильному или несвоевременному оповещению.
3. При создании «умного дома» рекомендуется использовать сенсорные выключатели, в которых уже установлен подобный датчик движения.
4. Лазерное устройство лучше не использовать для охраны жилых помещений. Это обусловлено тем, что инфракрасное излучение может навредить глазам человека.
5. Точно так же можно смастерить сигнализацию на автомобиль. Единственным отличием будет добавление специального звукового сигнала.

Изготовление и ремонт датчика, реагирующего на различные движения, — это довольно трудное мероприятие, которое, если есть умения и навыки, можно выполнить своими руками. При правильном подходе к делу и соблюдении всех советов профессионалов можно самостоятельно смастерить полезный прибор, который надёжно защитит помещение и упростит жизнь владельцам.

Что делать, если не работает датчик движения

Есть такое правило у квалифицированных электриков — не считать себя умнее других в своей профессии. Оно означает: перепроверяя чью то работу после ввода в эксплуатацию какого-нибудь устройства и увидев несоответствие схемы, не стоит сразу делать вывод, что здесь допущена грубая ошибка.

Вполне вероятно, что ты сам не до конца разобрался в наладке этого электроприбора, хитростях его настройки и работы. Задумайся над возникшим вопросом, просмотри еще раз документацию по нему, проанализируй уставки, влияние на другие устройства. В крайнем случае проконсультируйся у коллег.

Вполне вероятно, что это — не ошибка предыдущего специалиста, а твое незнание особенностей работы этой схемы и внесенных в его алгоритм корректив другими электриками.

Это правило часто помогает избавиться от неприятных ситуаций и заставляет совершенствовать свои знания самостоятельно. Оно полностью подходит к случаю, когда вы установили датчик движения для управления своим освещением, собрали схему для его подключения, а он не работает или совершает какие-то «чудеса».

Не спешите делать вывод, что датчик движения поломан и его надо менять. Проанализируйте свои действия. Возможно, что причина неправильной работы освещения кроется не в самом датчике, а в его расположении, настройках, схеме подключения.

Учтите, что с исправным датчиком движения освещение может:

1. не включаться;

3. включаться совершенно неожиданно.

Других вариаций просто нет, но если вы их знаете, то укажите в комментариях. Начнем с ними разбираться по порядку.

Содержание статьи

• При исправном датчике движения свет не загорается
• Проверка наличие питания на датчике и светильнике
• Проверка настроек датчика движения
• Регулировка местоположения датчика движения
• При исправном датчике движения свет не гаснет
• Произвольное включение света

При исправном датчике движения свет не загорается

Для анализа этой причины рассмотрим обычную схему подключения датчика движения, но, для упрощения — без защитного нуля, подводимого РЕ-проводником.

На ней у датчика движения промаркированы цифрами 1 и 2 клеммы, приходящих от сети фазы и нуля, и отходящего фазного провода на светильник (клемма 3). Условно показано, что внутри датчика движения подключена собственная логическая схема, которая управляет положением выходного контакта, подающего напряжение на клемму 3.

На клеммы светильника 4 и 5 подключаются соответствующие провода фаз и нуля с клемм датчика 2 и 3, по которым подводится напряжение на контакты самой лампочки 6 и 7.

Теперь последовательно рассмотрим причины, которые могут повлиять на отсутствие света при исправном датчике. Хочется напомнить, что все работы под напряжением должны выполнять электрики минимум с 3-ей группой по электробезопасности. Ведь все, что предстоит делать дальше как раз подпадает под это требование правил потому, что потребуется иметь доступ к контактам, на которых будет присутствовать потенциал сети.

Проверка наличие питания на датчике и светильнике

Чтобы снизить риск поражения электрическим током рекомендуется отключить питающий автоматический выключатель освещения и при снятом напряжении со схемы обеспечить временный доступ к местам подключения проводов на светильнике и датчике движения. Затем их надо механически зафиксировать для исключения случайного замыкания и после этого подать напряжение.

Обычно электрики обходятся отверткой-индикатором и смотрят наличие фазы на клемме 1. Если ее нет, то все становится понятно и надо искать причину.

Однако, это неполная проверка. Ведь надо еще узнать — приходит ли потенциал нуля на датчик. Случай его пропадания показан на фотографиях старого электрощитка, эксплуатируемого уже около 40 лет.

Место сборки нулевых проводов выделено красным прямоугольником. Старая перемычка с выгоревшей изоляцией показана снизу справа, а место, где она стояла — выше. Провод был вставлен в грязную клемму со строительным мусором и не прожат. В итоге образовался толстый слой нагара. Схема работала до тех пор, пока под нагрузкой из-за большого нагрева и окисления не пропал контакт.

Еще одной причиной исчезновения потенциала нуля может быть деформация и последующая поломка алюминиевой жилы. К сожалению, с такими хрупкими проводами не всегда электрики обращаются аккуратно.

Чтобы проверить сразу наличие потенциалов фазы и нуля на датчике движения надо воспользоваться вольтметром и приложить его щупы к клеммам 1 и 2.

Если на шкале прибора будет показан приемлемый уровень, то все нормально. В противном случае надо искать причину отсутствия напряжения.

Целостность проводов нуля можно вызвонить замером сопротивления участков цепи при снятом напряжении со схемы питания.

Правильность срабатывания датчика движения тоже можно проверить вольтметром. Для этого щупы надо подключить к клеммам 2 и 3. При замкнутом внутреннем контакте вольтметр покажет напряжение сети.

Если щупы подключим к точкам 4 и 5, то определим целостность схемы на входе светильника, а на клеммах 6 и 7 будет показана разность потенциалов, подводимая к цоколю лампочки.

Даже если есть напряжение на этом месте светильник может не работать по причине перегорания нити накала в лампе. Ее надо будет заменить на исправную.

Для облегчения проверки целостности лампочки в светильнике можно параллельно выходному контакту прибора поставить выключатель.

Проверка настроек датчика движения

На лицевой стороне прибора размещены регуляторы настроек:

1. SENS — уровень чувствительности к восприятию инфракрасного излучения (может отсутствовать на упрощенных моделях);

2. TIME — период времени на замыкание выходного контакта датчика от момента возникновения движения в зоне его чувствительности;

3. LUX — ограничение включения прибора по уровню естественного освещения зоны, контролируемой датчиком движения.

Они предназначены для дифференцированного учета конкретных условий работы прибора в разных условиях эксплуатации. Производители выпускают датчики, способные работать в большом диапазоне ситуаций, но потребитель должен выставить положение регуляторов так, как ему необходимо.

Если это не выполнить, то работа датчика будет происходить не корректно. Например, положение рычажка LUX может быть выбрано для срабатывания датчика от уровня освещенности темной ночи до светлого солнечного дня.

При высокой яркости естественного света регулятор LUX вначале ставят в минимальное положение либо ближе к среднему значению шкалы. В темных местах уставку начинают выставлять с максимального значения.

Таким же образом надо выставить регулятор SENS. Его неправильно выбранная уставка чувствительности к инфракрасному излучению может запретить срабатывание всего устройства.

Другими словами, датчик движения может просто не замкнуть свой контакт потому, что заданные для него пользователем условия не разрешают это сделать, а изменение уровня регулировки яркости либо чувствительности даже на незначительную величину может исправить сложившуюся ситуацию.

Регулировка местоположения датчика движения

Зона обнаружения движущихся объектов ограничена рабочими характеристиками прибора. За пределами их диапазона никакое движение фиксироваться не будет.

При выборе модели датчика движения во время покупки необходимо учесть:

• углы горизонтального и вертикального обзора;
• дальность действия.

Во время монтажа прибор необходимо расположить на определенной высоте и сфокусировать так, чтобы эти параметры оптимально подходили к условиям местности. Зона охвата территории имеет определенные границы.

При исправном датчике движения свет не гаснет

Причиной длительного горения светильника может быть постоянное движение людей или животных в контролируемом пространстве датчика. Ведь, когда приходит момент для его отключения, очередное перемещение человека будет запускать электронную схему в работу.

Так же надо проверить период выставления задержки времени TIME. Вполне возможно, что он имеет очень большую величину и не позволяет разомкнуть выходной контакт, управляющий светильником. Задержку времени на срабатывание надо немного уменьшить.

Если уровень порога яркости LUX завышен регулятором, то отключение света тоже будет блокироваться. Необходимо понизить величину его уставки.

И еще одна причина не отключения света датчиком связана с особенностями работы его электронной схемы, которая проявляется довольно редко. Когда он длительное время находится под напряжением, то его контакт может не отключиться из-за возникновения остаточных нагрузок. Исправить это можно кратковременным отключением питания с прибора и последующим повторным включением секунд через 10.

Произвольное включение света

Электронная схема датчика движения рассчитана на работу в нормальных условиях. Если их нарушить, то могут происходить сбои.

Например, облучение датчика высокочастотными радиосигналами способно нарушить работу его электроники. Поэтому располагать прибор в зоне действия радиопередатчиков нельзя.

Таким же образом датчик может реагировать на сильные электромагнитные поля, которые передаются от рядом расположенных пускателей, контакторов, сварочных аппаратов и других электромагнитных устройств.

Если нельзя от них избавиться, то частично исправить ситуацию можно:

1. экранированием корпуса со всех сторон (можно обернуть фольгой) с обязательным заземлением;

2. загрублением уставки чувствительности регулятором SENS.

Наличие плохого контакта в соединительных проводах тоже может создавать электромагнитные помехи в сети, быть причиной ложных включений света.

Нарушение температурного режима электронной схемы датчика, вызванное работой обогревателей, рядом расположенных ламп накаливания, прямого попадания лучей солнца приводит к случайному включению светильника. Поэтому на пути движения тепловых лучей необходимо создавать препятствия и барьеры, не позволять им влиять на работу чувствительной электроники.

Причиной неожиданных срабатываний может быть движение в рабочей зоне прибора каких-нибудь предметов, например, веток близкорасположенного дерева, которые колышутся под действием порывов ветра.

Если в этой зоне периодически проезжают автомобили или находятся животные, то они тоже могут стать причиной непонятных срабатываний.

Даже атмосферные осадки в виде дождя, града и снега, а также выбросы теплого воздуха вентиляторами или просто открытые окна могут произвольно включать светильник.

Большинство перечисленных причин можно устранить ограничением зоны охвата контролируемой территории и созданием преград для воздействия неблагоприятных факторов.

Чтобы избежать всех этих ошибок необходимо проявить внимательность и для каждого места: коридора, подъезда, входа в дом подбирать конкретную модель прибора и определенный вид светильника к нему.

Таким образом, надо представлять, что датчик движения имеет сложную конструкцию на основе электронной схемы, которая подстраивается под определенные условия работы. Если их не соблюдать, то даже полностью исправное устройство не станет работать так, как нам хочется, а будет выполнять тот алгоритм действий, который в него заложен автоматикой.

• Светодиодные диммеры и их использование
• Как выбрать датчик движения для включения света
• Типовые схемы подключения датчика движения для освещения

Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Электрическая энергия в быту и на производстве » Устройства автоматики

Подпишитесь на наш канал в Телеграм «Автоматика и робототехника» (современные технологиии, инновации и будущее автоматизации). Нажмите на ссылку ниже и будьте в центре событий в мире автоматики: Автоматика и робототехника

Поделитесь этой статьей с друзьями:
