Описание параметра «Наличие импульсного выхода»
Импульсный выход (телеметрический импульсный канал, ТИК) служит для проверки счетчика на соответствие классу точности.
Импульный выход передает информацию о значении измеренной счетчиком мгновенной мощности в числоимпульсном коде. Значение мощности прямо пропорционально частоте следования импульсов. Информация об энергии формируется путем подсчета количества импульсов в расчетное время. Количество импульсов, соответствующее 1 кВт • ч измеряемой энергии, является постоянной величиной для каждого типа и модификации счетчика и носит название передаточного числа, которое указано в паспорте и на лицевой панели счетчиков.
Предупреждение
Для загрузки документа зарегистрируйтесь или зайдите в свой аккаунт.
Импульсный выход счетчика электроэнергии что это
- Все форумы
- Технологический форум
- Машиностроение
- Металлургия
- Химия, нефтехимия и топливная промышленность
- Деревообработка
- Пищевая промышленность
- Животноводство, рыбоводство и растениеводство
- Другие темы
- Общие вопросы
- Промышленность стройматериалов
- Экология
- Охрана труда и техника безопасности
- Биржа труда
- Генеральные планы
- Сооружения транспорта
- Автомобильные дороги
- Железнодорожные пути
- Мостостроение
- Другие темы
- Общие вопросы
- Инженерные изыскания
- Биржа труда
- Архитектурные решения
- Дизайн интерьеров
- Ландшафтное проектирование
- Реконструкция и реставрация зданий
- Градостроительство
- Общие вопросы
- Другие темы
- Светотехника
- Биржа труда
- Основания и фундаменты, механика грунтов
- Конструкции железобетонные
- Конструкции деревянные
- Конструкции металлические
- Обследование и усиление строительных конструкций
- Ограждающие конструкции, кровли
- Общие вопросы
- Другие темы
- Строительная теплотехника
- Защита от шума и вибрации
- Программы ConstructorSoft
- Организация строительства и производства работ
- Биржа труда
- Классификация зданий, помещений и зон
- Пожарная сигнализация
- Общие вопросы
- Огнестойкость строительных конструкций
- Оповещение и эвакуация
- Водяное и пенное пожаротушение
- Газовое, порошковое и аэрозольное пожаротушение
- Дымоудаление
- Другие темы
- Огнеопасные свойства веществ и материалов
- Биржа труда
- Генерация электроэнергии
- Электрические подстанции
- Силовое электрооборудование
- Электроосвещение внутреннее
- Электроосвещение наружное
- Заземление и молниезащита
- Воздушные и кабельные ЛЭП
- Общие вопросы
- Другие темы
- Взрывозащищенное электрооборудование
- Электропривод и электрические машины
- Учёт электроэнергии
- Электропроводки и токопроводы
- Программы Beroes Group
- Релейная защита и автоматика
- Контактные сети
- Электроснабжение объектов
- Биржа труда
- Автоматика и телемеханика
- Локальные сети передачи данных
- Телевидение и радиовещание
- Общие вопросы
- Другие темы
- Телефония и другие системы связи
- Контроллеры и электроника
- Оптоволоконные сети передачи данных
- Видеонаблюдение и СКУД
- Охранная сигнализация
- Биржа труда
- Внутренние водопровод и канализация
- Наружные сети водоснабжения
- Наружные сети канализации
- Насосные станции
- Противопожарное водоснабжение
- Общие вопросы
- Другие темы
- Биржа труда
- Холодоснабжение
- Вентиляция
- Кондиционирование
- Воздухоснабжение
- Аспирация (пылеудаление)
- Общие вопросы
- Другие темы
- Биржа труда
- Тепловые станции
- Теплоснабжение
- Теплоизоляция оборудования и трубопроводов
- Тепломеханические решения котельных
- Отопление
- Устройства газоснабжения
- Общие вопросы
- Другие темы
- Биржа труда
- AutoCAD, AutoCAD LT и СПДС модуль Autodesk
- AutoCAD Civil 3D (Land Desktop), AutoCAD Map 3D и AutoCAD Raster Design
- Revit Architecture и AutoCAD Architecture
- Revit Structure, AutoCAD Structural Detailing и Autodesk Robot Structural
- Revit MEP и AutoCAD MEP
- Autodesk 3ds Max (Design), AutoCAD Freestyle и Autodesk Impression
- Autodesk Design Review, DWG TrueView, Autodesk DWF Writer, AutoCAD WS
- Autodesk Navisworks Products, Autodesk Vault Products
- AutoCAD Electrical
- AutoCAD Mechanical
- Autodesk Inventor
- AutoCAD P&ID, AutoCAD Plant 3D, Autodesk Intent
- Общие вопросы
- Другие программы Autodesk
- Общие вопросы
- Allplan
- GeoniCS
- CREDO
- Другие программы
- ArchiCAD
- DIALux
- MicroSoft Office
- nanoCAD и другое ПО от «Нанософт»
- T-Flex CAD и другое ПО от «Топ Системы»
- Компас и другое ПО от «Аскон»
- Программы Weisskrahe
- Стоимость строительно-монтажных работ
- Стоимость проектных работ
- Стоимость пусконаладочных работ
- Стоимость ремонтных работ
- Стоимость технического обслуживания
- Программное обеспечение для составления смет
- Другие темы
- Биржа труда
- Авторский надзор
- Архивы и делопроизводство
- Другие темы
- Общие вопросы
- Технический надзор
- Управление проектами
- Юридические вопросы
- Свободное общение, шутки, юмор
- Вопросы, замечания и предложения по сайтам
- Вопросы, замечания и предложения по форумам
- www.proektant.by
- Строительные калькуляторы и конструкторы
- Архив файлов
- Технологический
- Генплан и сооружения транспорта
- Архитектурный
- Строительный
- Пожарная безопасность
- Электротехнический
- Автоматизация, связь, сигнализация
- Водоснабжение и канализация
- Вентиляция, кондиционирование и холодоснабжение
- Теплоснабжение и газоснабжение
- Библиотека строительных норм и правил
- Библиотека строительства «Зодчий»
- Библиотека климатического оборудования
- Библиотека кафедры ТТГВ ТОГУ
- Все пользователи
- Кураторы подразделов
- Пользователи по регионам
- Посетившие форумы в течение суток
- Поиск пользователей
- Правила форумов
- Список всех подразделов
- Список всех тем
- Календарь
- Забыли пароль?
- Регистрация
- Помощь
ПОИСК ПО ФОРУМАМ
перед созданием новых тем используйте поиск,
возможно ответ на Ваш вопрос уже есть на форумахЗаписки IoT-провайдера. Проклятие импульсного выхода
Здравствуйте, уважаемые любители Интернета Вещей. Сегодня мне хотелось бы поговорить про импульсный выход. Один из популярнейших телеметрических выходов у приборов учета. Простой, как пять копеек. И самый тяжелый в эксплуатации.
Начнем с теории.
Импульсный выход (ИВ) — это два контакта, которые выходят из прибора учета. Внутри счетчика может стоять геркон или некое подобие реле. Замыкание происходит механически. Между контактами периодически возникает падение сопротивления. Одно падение — один импульс. Данная схема вообще не требует какой-либо электроники внутри счетчика, только на устройстве съема.
В случае с электросчетчиком, импульсный выход реализуется через схему открытого коллектора. Тут система уже сложнее, но ненамного.
Число импульсов пропорционально потребленному ресурсу. Воде, газу, электричеству, теплу. Или еще чему-нибудь. Нам попадались импульсные выходы на расходомерах нефтяных скважин.
Как работать с импульсным выходом? Проще всего пояснить на примере:
Водосчетчик «пропустил» через себя кубический метр воды. Вес его импульса — 0,1 м3. Это значит, что в процессе прохождения воды мы зафиксируем 10 импульсов. Зная вес, легко посчитать сколько ресурсов намотал тот или иной прибор.Пока да. Проблемы начинаются в процессе эксплуатации.
Съем показаний обеспечивают специальные модули — счетчики импульсов (СИ). Они могут быть проводные или беспроводные, с батарейкой или от 220. Но смысл один — счетчик импульсов — это обычный конвертер из одного интерфейса в другой. Посчитав замыкания контактов, СИ передает эту информацию на сервер. Каким путем уже дело десятое.
Так где же кроется проклятье?
Главная проблема импульсного выхода — он дает информацию только о текущем положении дел. Скажем, если вы прослушиваете контакты час, то с уверенностью сможете сказать только о потреблении за этот прошедший час. И не более. Никакой информации о том, что на табло у счетчика, через ИВ получить невозможно.
Такая ли это большая проблема?
Если вы подключаете установленный прибор учета, то нужно просто переписать начальные показания счетчика. Внести эту поправку в ваш интерфейс и работать дальше. Все просто?
Нет. Тут начинаются подводные камни:
1) Человеческий фактор. Счетчики редко стоят на освещенном пьедестале. Чаще они расположены в местах, куда не так просто добраться. В подвалах, где сыро, грязно и очень темно. Правильно переписать начальные показания — не такая уж простая задача. Потому мы можем получить ошибку еще на этапе внесения.
2) Человеческий фактор №2. К сожалению, не все обладают прямыми руками из плеч. Если провода от ИВ некачественно смонтированы в клеммной колодке счетчика импульсов, то может начаться такая неприятная штука, как погрешность замера. С одинаковой вероятностью это может внести ошибку как в большую, так и в меньшую сторону.
3) Пресловутый вес импульса. Отлично, если он нанесен на сам прибор учета гравировкой. Неплохо, если он вообще есть на приборе. Но часто заветная цифра оказывается только в документации. Если речь про уже установленные приборы учета, высока вероятность, что документацию потеряли или она «где-то там». Гугление вам не поможет, у многих приборов учета в общих паспортах указаны только возможные веса. На на конкретный прибор надо смотреть конкретный паспорт. Которого нет. И тут начинается игра «угадай вес импульса по опыту».
Пример хорошего счетчика. Вес импульса на корпусе, на самом видном месте.
4) Дополнительные внешние факторы. К примеру, слишком длинный кабель от прибора учета к счетчику импульсов. Или кабель высокого напряжения в одном стояке. Все это может вызывать погрешности в подсчетах. А для ИВ на открытом коллекторе еще важна полярность подключения — дополнительная возможность ошибиться.
Казалось бы — все проблемы так или иначе связаны с качеством монтажа. Ну или техкартой монтажа. Ограничь длину кабеля, распиши где его можно прокладывать. Сделай все качественно с первого раза, наконец!
На практике огрехи монтажа неизбежны. Но если мы используем ModBus и RS-485 такие проблемы очень легко отловить автоматизированной системой. У нас либо есть связь со счетчиком, либо нет. Если связь есть, то счетчик нам передаст свои показания, на табло смотреть не обязательно (за редким исключением глюков самого счетчика).
С импульсным выходом обязательна сверка через некоторое время. Так и только так мы сможем с уверенностью сказать, что считаем правильно. Что все качественно смонтировано, что мы не промахнулись с весом импульса и верно считали начальное значение. Удаленно диагностируется только факт наличия импульсов или их отсутствия. Такая себе информация.
Да, друзья. Двадцать первый век, умные приборы учета. Но если они оснащены ИВ, то им обязательно нужна сверка через какое-то время. Хотя бы раз, но нужна.
Что это значит для эксплуатации? Это значит, что сверка должна быть заложена в ваши расходы. И нельзя использовать импульсный выход на том приборе учета, к которому больше не сможешь попасть.
Если мы подключаем общедомовой прибор учета по заказу Управляющей Компании, то у нас все хорошо. УК кровно заинтересована в правильной работе телеметрии и разумеется пустит нас свериться недельки через две. Мы сделаем вывод, что у нас все хорошо, внесем коррективы или перемонтажим.
Но вот что делать, если прибор учета стоит в квартире абонента?
Даже самый кристально чистый пользователь никогда не окажется дома в нужное вам время. Представьте себе задачу — сверить показания счетчиков многоквартирного дома? Квартир этак на сто? Сколько времени на это уйдет?
А теперь помножьте это на любовь некоторых пользователей к «волшебным магнитам» или «жукам» в щитке. Вы сами даете ему в руки инструмент обмана. Он выдерет провод из счетчика, скажет, что запнулся и в квартиру для ремонта вас не пустит. Что делать?
Делать нужно вывод. ИВ — это крайне ограниченный в применении интерфейс. Он не должен располагаться в недоступном вам месте. Он требует сверки. Он ненадежен, т. к. не передает конкретных цифр, только импульсы. Даже если он работает сейчас, не факт, что он будет работать через два года (когда контакты окислятся). И уж точно он не подходит для контроля «хитрых» абонентов.
Для счетчиков в квартире нужны устройства в сборе, на борту которых уже есть радиомодуль и связь с радиосетью. Это не панацея, но вероятность хитрости тут меньше. Только такие счетчики реально опрашивать.
С другими типами счетчиков (промышленными, общедомовыми) ситуация легче, но и тут ИВ должен быть крайней мерой.
Несколько слов в защиту. Некоторые пользователи сомневаются, что ИВ работоспособен, когда импульсов в единицу времени слишком много. Давайте разберем пример.
Счетчик Энергомера СЕ101. Выдает 3200 импульсов на киловатт-час.
Таким образом, если через прибор учета пройдет 1 кВтч, то за час мы должны успеть насчитать 3200 импульсов. А если десять? Тогда цифра станет уже больше, 32000 импульсов.
Это почти десять импульсов в секунду.Реально ли их посчитать без ошибки?
Обратимся к технической документации. Счетчик импульсов с LoRaWAN модулем от Веги (СИ-11) умеет улавливать до 200 Гц. Это значит, что в секунду он может зарегистрировать 200 импульсов.
Контрольный прибор СИ-206-Д2 улавливает до 30 импульсов в секунду.
Энергомера СЕ101 рассчитана на ток до 100 А (максимальное значение ряда моделей), т.е. за час она сможет «протащить» до 22 кВт. Тут мы уже близки к критическим значениям. Но это квартирный электросчетчик, а проводка обычной квартиры столько не выдержит. Реальные цифры будут далеки от пороговых значений.
А производители осознают реальную «пропускную способность» своих приборов и подбирают веса в соответствие с возможностями счетчиков импульсов.
Закончить хотелось бы так. Импульсный выход — это ОЧЕНЬ дешевый интерфейс, который подкупает дешевизной производителей и потребителей. Но вот беда. Много от сэкономленного придется потратить на эксплуатацию. Стоит ли оно того?
P. S. Сразу после выкладки эту статью заминусовали. Я понял, что часть мыслей была раскрыта некорректно, потому сделал правки и более подробно описал некоторые вещи. В таком виде ее и оставляю. Для многих тема будет казаться мелочной и не стоящей. Но, судя по планам производителей и интеграторов, они видят за импульсным выходом будущее. Хотелось бы посеять хоть какие-то сомнения в их уверенность.
- iot
- промышленный интернет
- диспетчеризация
- беспроводные сети
- Интерфейсы
- Беспроводные технологии
- Интернет вещей

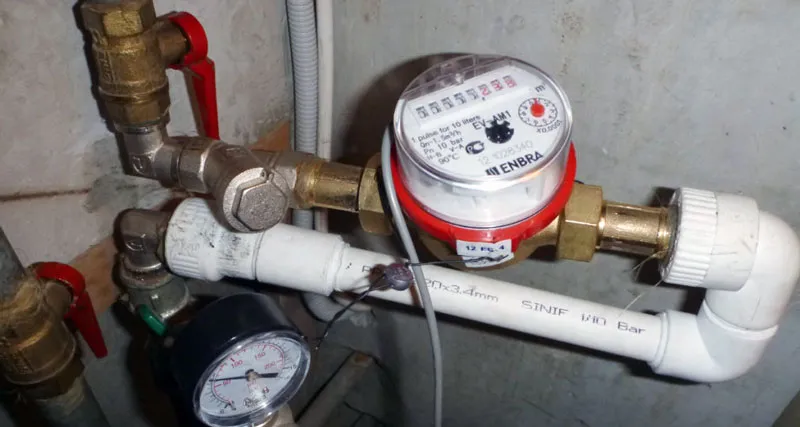

Умный водосчетчик с импульсным выходом: что это такое и как работает?
До сих пор у большинства россиян в домах и квартирах стоят стандартные счетчики воды, с которых приходится ежемесячно снимать показания и передавать в УК или ресурсоснабжающую компанию. Разве можно как-то по-другому, спросите вы? Да, и даже нужно, ведь есть куда более удобный и в то же время быстрый способ передачи показаний. Для этого нужен счетчик с импульсным выходом.
ЗАКАЗАТЬ УСЛУГУ У АККРЕДИТОВАННЫХ КОМПАНИЙ
Что такое импульсный выход у счетчика воды?
Под импульсным выходом понимается кабель, который соединен с магнитной системой водомера. Как правило, это двухжильный провод, подключаемый к контактам приемного устройства, которое далее преобразует стандартный электрический сигнал в цифровой формат для удобного подсчета.
В чем отличия от стандартных счетчиков воды?
Какая разница между импульсным и обычным счетчиком на воду? На самом деле принципиальных различий между ними нет. Счетчик с импульсным выходом работает абсолютно так же, как и стандартный водомер с единственным отличием в том, что с него вам не надо снимать показания вручную. Механическая часть устройства осталась аналогичной. Механизм приводится в движение потоком воды, его положение считывается магнитной муфтой – она и передает показания на экран.
Отличие новых счетчиков в том, что у них, помимо стандартного механизма, в конструкции есть еще и маломощный магнит вкупе с герконом. Последний замыкается при воздействии на него магнита. За счет этого при каждом полном обороте счетного механизма геркон отправляет электроимпульс. Куда именно? На счетное устройство, которое подключается к импульсному выходу. Интересно, что такой водомер не требует внешнего питания – геркон сам воспроизводит электрический импульс.
Для чего нужен импульсный выход на счетчике?
Импульсный выход на счетчике воды позволяет подключить к водомеру считывающее устройство для дальнейшей передачи информации о показаниях в систему сбора данных. Для пользователя эта технология полезна тем, что с таким счетчиком больше не придется регулярно тратить время и силы на ручное снятие и передачу показаний о расходе воды. Импульсный выход автоматизирует этот процесс. Более того, упомянутый выше геркон не только упрощает снятие показаний, но еще и может сигнализировать об утечке воды. За счет высокой чувствительности он может определить возросший расход в системе водоснабжения, и через систему учета данных оповестить об этом.
Как подключить счетчик с импульсным выходом?
Именно установка счетчика с импульсным выходом осуществляется аналогично монтажу обычного водомера. Различия начинаются в момент, когда нужно подключить счетчик к сети через выход. Для этого используется специальное принимающее устройство. Таких приборов, на самом деле, не так уж и мало, и доступны они от различных производителей. В их числе Стриж, SAURES, Мультисистема, Болид и многие другие. С подключением проблем возникнуть не должно, так как сам водомер имеет кабель, который нужно соединить с контактами на принимающем устройстве.
В устройстве, подключенном к импульсному выходу, электрический сигнал со счетчика воды сразу конвертируется и передается прямиком в систему сбора данных. Точка приема данных при этом может располагаться на расстоянии более километра от водомера, что делает возможным монтаж таких счетчиков в многоквартирных домах без риска потери сигнала с показаниями расхода воды.
В чем плюсы водомеров с импульсным выходом?
Теперь, когда вы знаете, как работает импульсный счетчик воды, нелишним будет поговорить о том, стоит ли вообще менять на него стандартный прибор. Для замены есть ряд веских причин:
- Автоматический сбор показаний. Главное преимущество, из-за которого такие счетчики и пользуются большой популярностью и активно заменяют стандартные приборы.
- Защита от мошенничества. Так как подсчетом занимается механизм, а не человек, риск того, что переданные показания будут намеренно заниженные, сводится к минимуму.
- Сбор показаний в тяжелых условиях. Например, если водомер стоит в труднодоступном месте или его стекло запотело так, что показаний расхода воды попросту не видно.
- Совместимость со сложными системами учета. При желании водомер с импульсным выходом можно подключить к умному дому для полного контроля над расходом воды.
Однако нужно учитывать и недостатки, которые у счетчиков с импульсным выходом тоже есть. В первую очередь это ограниченный срок службы геркона. Со временем он размагничивается, из-за чего вносит погрешность в показания. Есть и хорошая новость – при первой же поверке этот факт будет обнаружен, к тому же срок службы геркона обычно не меньше, чем время работы счетчика. Еще один минус – уязвимость геркона к воздействию сильного магнитного поля. Этот недостаток вас не потревожит, если вы не будете предпринимать попыток повлиять на водосчетчик магнитом.
Если вы хотите упростить себе жизнь и заменить обычный счетчик воды на водомер с импульсным выходом, обратитесь в РосСчет. Предложим оптимальное устройство под ваш бюджет, доставим и выполним установку прибора с подключением. Выполним заказ в короткий срок и по лучшей цене.
